Микроамперметр (корпус)

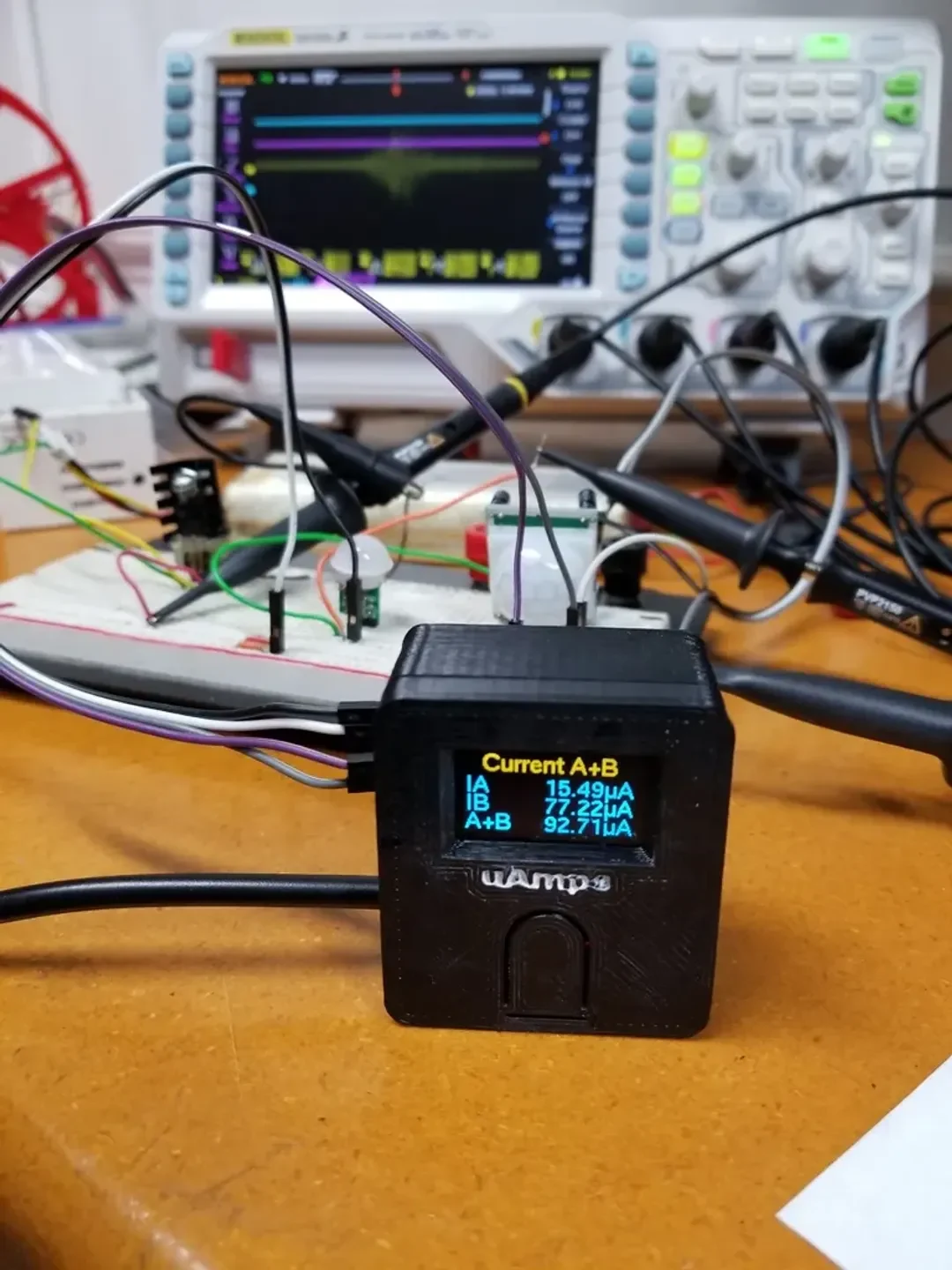

Я разработал этот корпус для проекта микроамперметра, который я построил на основе превосходной работы AWI@openhardware.com:
https://www.openhardware.io/view/380/Micro-nano-ampere-meter-double

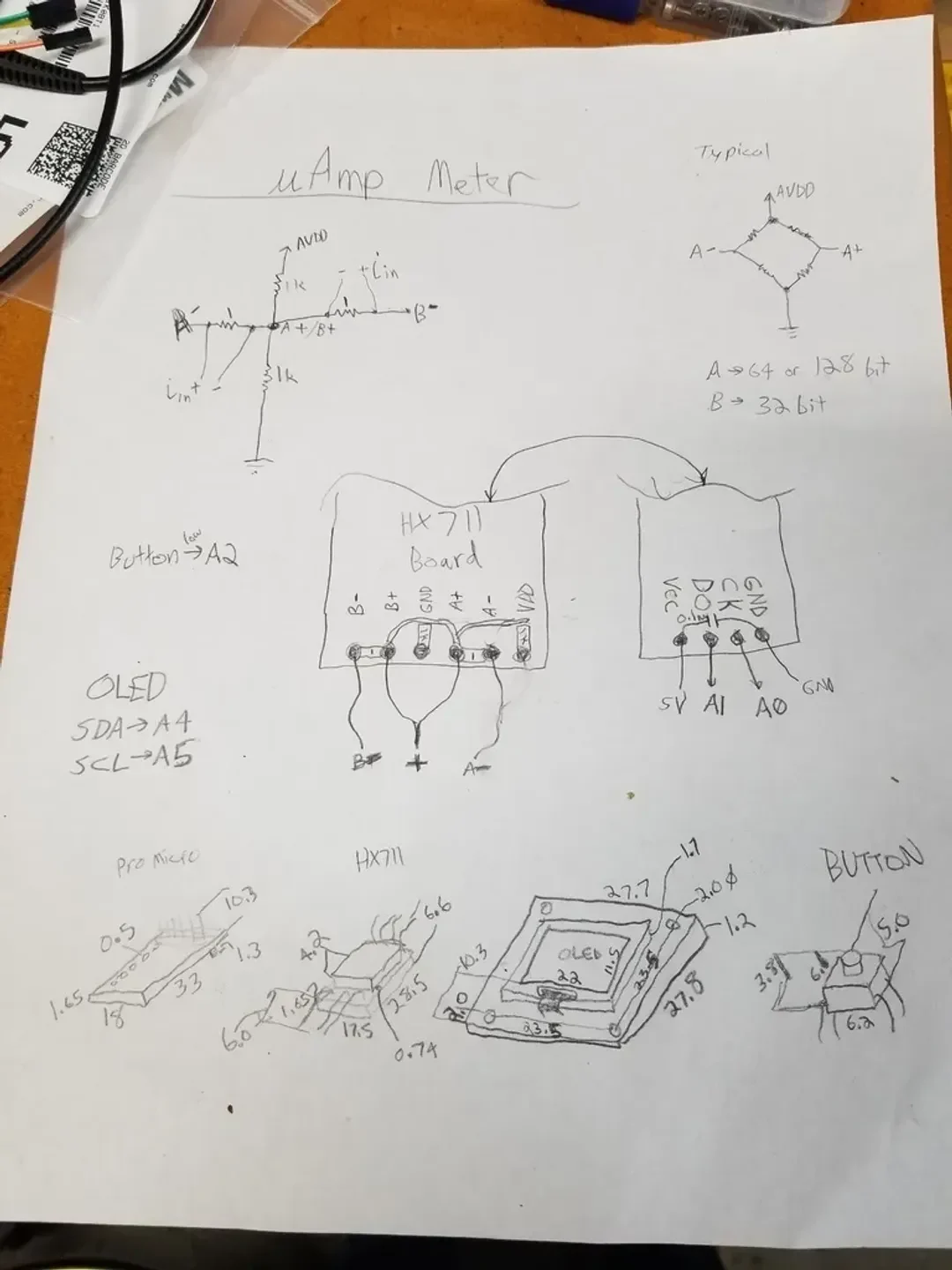

Там вы найдете исходный код, инструкции по эксплуатации и общую информацию. Я загрузил сюда несколько фотографий своих заметок и сборки, чтобы помочь вам разобраться. Вот детали, которые я использовал, но другие детали также могут подойти (номер детали без ссылок можно приобрести в Mouser, Digikey, Farnell и т. д.):
1@HX711 — тип «красная печатная плата с металлическим корпусом»: https://www.amazon.com/Electronic-Dual-channel-Conversion-Anti-Jamming-WIshioT/dp/B07D5BDBGB/
1 @Arduino pro mini 328p/5 В/16 МГц (мне нравится их раскладка): https://www.amazon.com/Arducam-Atmega328-Development-Compatible-Arduino/dp/B01981EBBA
1@SD1306 OLED (128x68 I2C OLED… Я использовал синий+желтый): https://www.amazon.com/UCTRONICS-SSD1306-Self-Luminous-Display-Raspberry/dp/B072Q2X2LL
2 @ 1 Ом, 0,1 Вт, 1%, 25 PPM, резисторы 0603: RT0603BRD071RL
2 @ 1 кОм, 0,1 Вт, 1%, 5 ppm, резисторы 0805: PCF0805131K0BT1
6x6x5 мм SPST NO тактильный переключатель: PTS645SL502LFS
2 болта M3x20
1 @ болт M3x6
1 @ USB-кабель (или другой провод питания)
Примечания к компонентам:
Я выбрал вышеуказанные резисторы, потому что они имеют низкое значение PPM, недороги и имеют достаточные размеры для пайки вручную с помощью утюга. Если вы решите использовать другие детали, учтите, что PPM влияет на производительность этой схемы (чем меньше, тем лучше), а более короткая проводка (т. е. SMD) уменьшит паразитное сопротивление. Внутри коробки должно быть достаточно места для маневра, если вам нужно запихнуть внутрь большие детали со сквозными отверстиями.
Наиболее распространенные тактильные переключатели размером 6x6 мм должны работать. У меня высота 5 мм, но я спроектировал крепление переключателя с некоторой регулировкой по высоте, чтобы можно было разместить более высокие кнопки (подойдет все, что до 8 мм или около того).
oled, hx711 и pro mini имеют более или менее стандартные размеры, но знаете… среди армии клонов есть некоторые различия в дизайне и отделке. Я разработал эту штуку, чтобы избежать попадания горячего клея и других нежелательных веществ в коробку. Таким образом, посадка на печатной плате плотная; Я никому не скажу, нужно ли было использовать горячий клей для скрепления разных деталей ;). Тем не менее, я разработал это в Freecad и сохранил параметризацию на 99%. Так что оставляйте комментарии, если вам нужно что-то изменить… Я загружу исправленные stl-файлы, если вы достаточно любезно попросите.
Сборка:

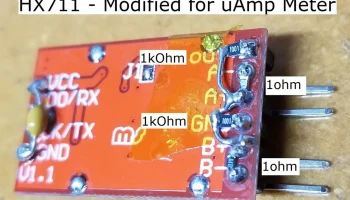

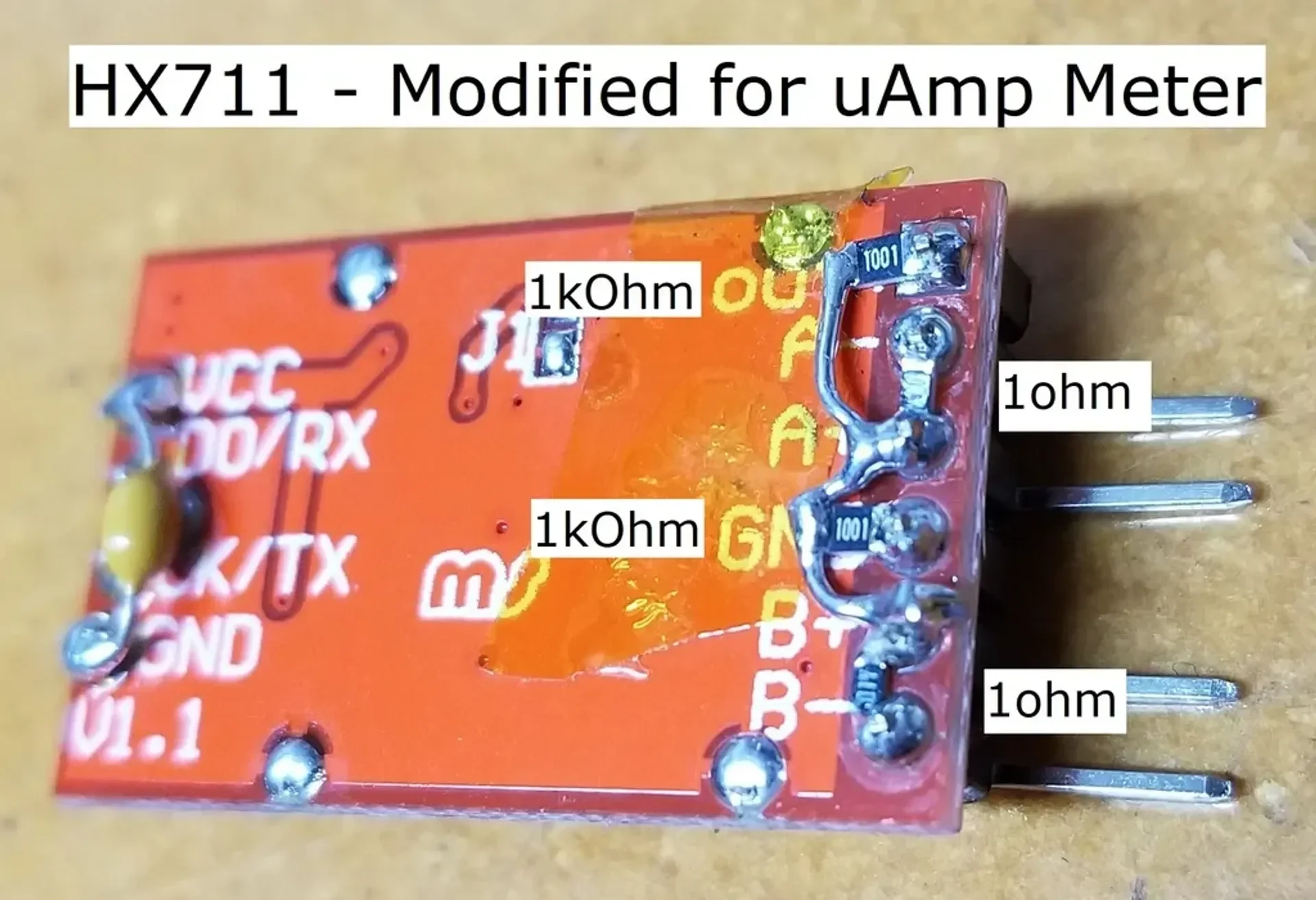

Сначала припаяйте разъемы 90*, резисторы и кусочки проводки на HX711. Обрежьте 4 контакта power/do/ck на HX711 настолько, чтобы к ним можно было припаять провода, и обрежьте контакты AVDD и GND со стороны входа (они не нужны). Припаяйте прямой разъем FTDI к Pro Mini для дальнейшего использования. Проденьте провод питания USB через отверстие (при необходимости просверлите побольше) и припаяйте/термоусадите остальную часть проводов вместе, оставив пару дюймов провисания на проводах дисплея и кнопок для безопасного открытия/закрытия корпуса.

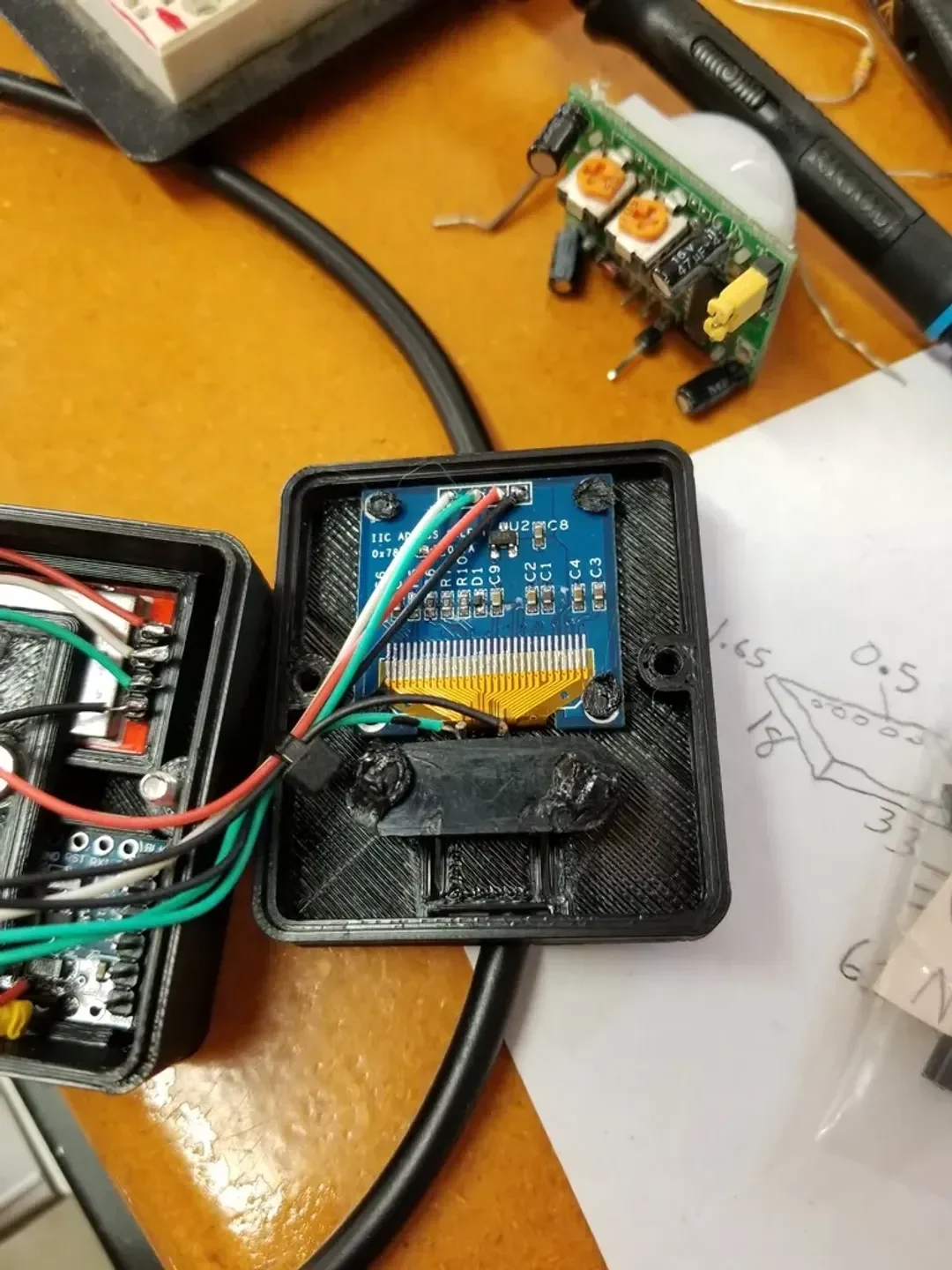

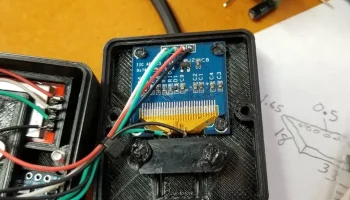

Затем наденьте OLED на монтажные стойки (если вы его не проверяли, верхняя часть экрана должна находиться там, где припаяны контакты). Вы можете либо расплавить стойки с помощью горячей отвертки, как это сделал я, либо использовать клей, чтобы закрепить дисплей сверху.
Теперь отломите 2 неиспользуемых штыря с одной стороны переключателя, вставьте их в крепление переключателя и прижмите крепление к стойкам сверху. Отрегулируйте зазор между переключателем и клапаном кнопки так, как вы хотите, прежде чем плавить / приклеивать на место (убедитесь, что переключатель не включен постоянно принудительно… зазор в 0,5 мм или около того подойдет).

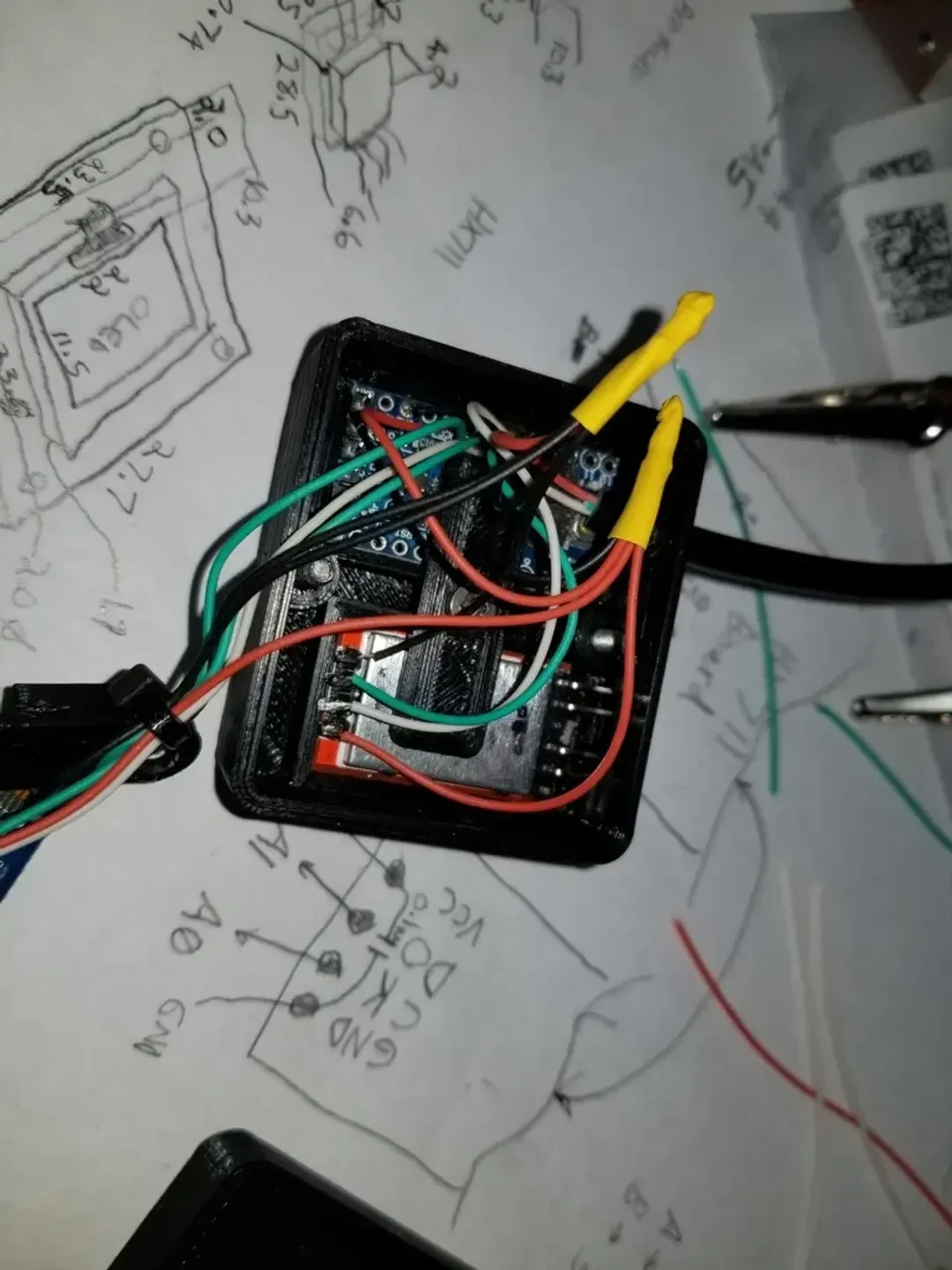

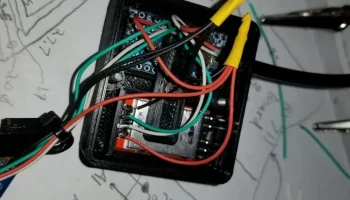

Теперь вставьте pro micro и hx711 в основание; убедитесь, что входные контакты HX711 направлены наружу из отверстия сбоку. Теперь закрепите на них ремень печатной платы коротким болтом М3. Вы можете добавить небольшой кусок пенопласта между ремешком печатной платы и платой Pro Mini для более плотного прилегания (не настолько, чтобы быть опасным, но пенопласт предотвращает дребезжание).
Наконец, скрутите нижнюю и верхнюю часть болтами M3x20, стараясь при этом не защемить провода. При сборке между верхом и низом намеренно имеется зазор ~1 мм. По моему мнению, это придаст ему лучш��й вид, особенно если вы решите напечатать половинки разных контрастных цветов.
