Крошечный активный динамик

Arduino и пр.

Источник:

www.printables.com

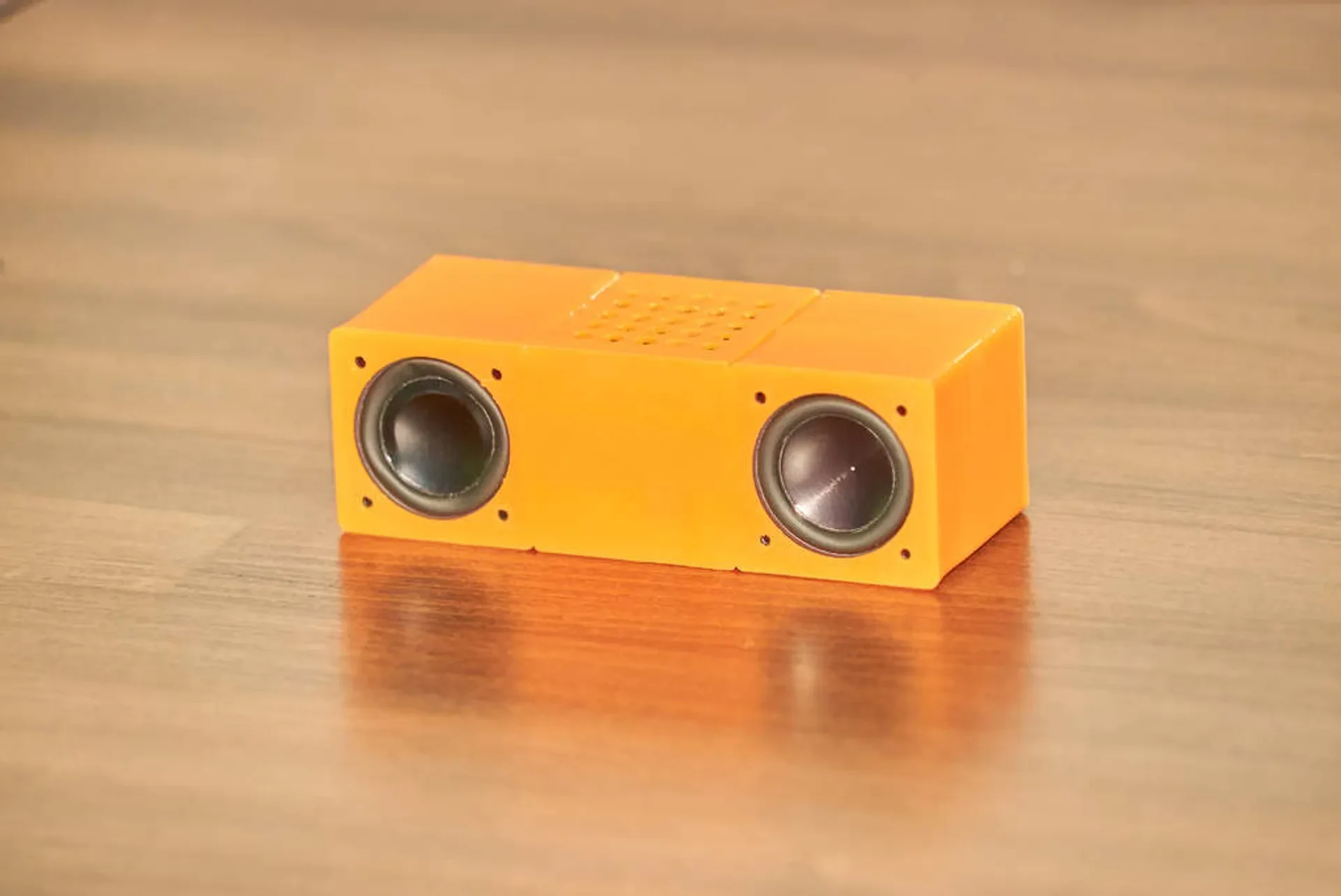

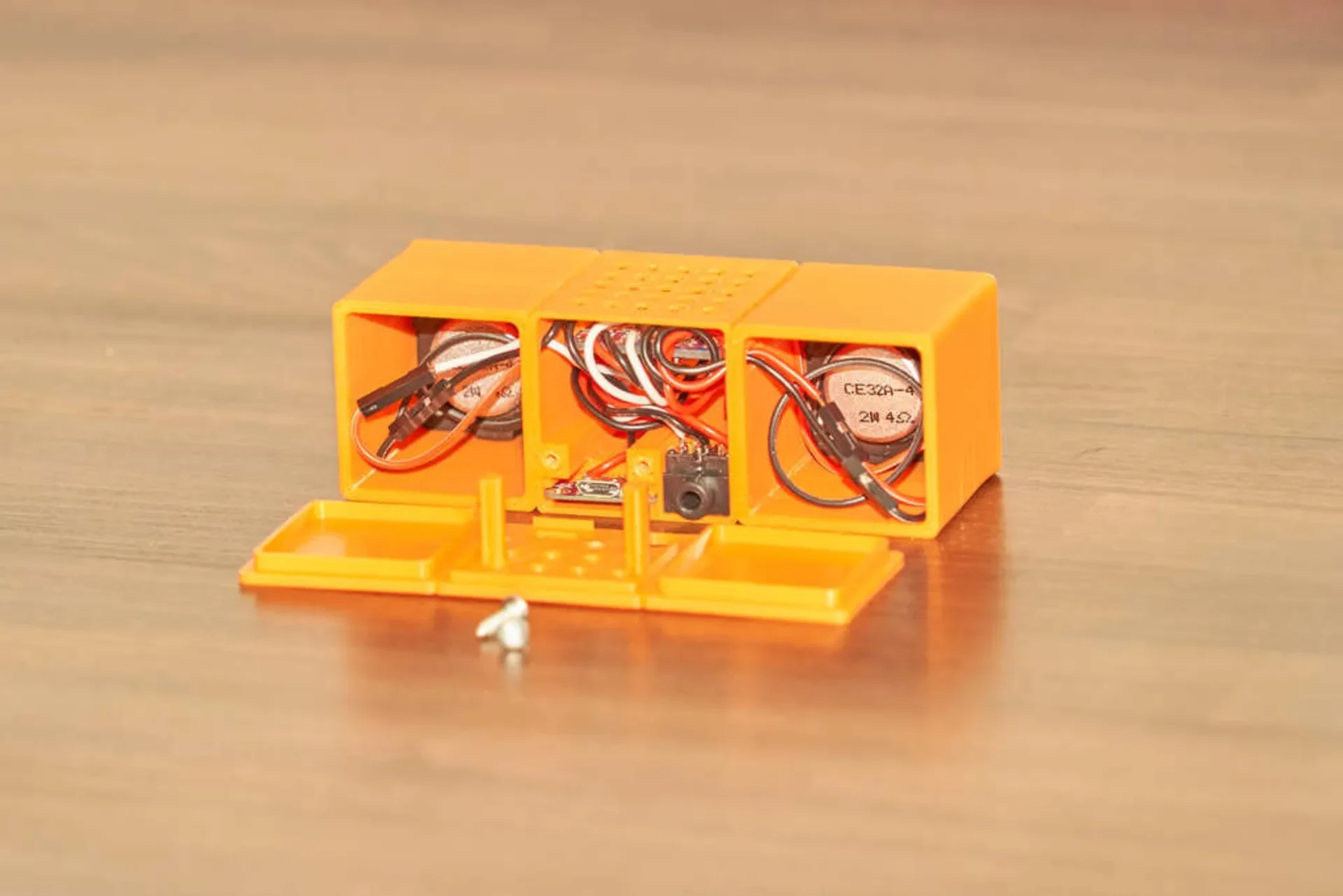

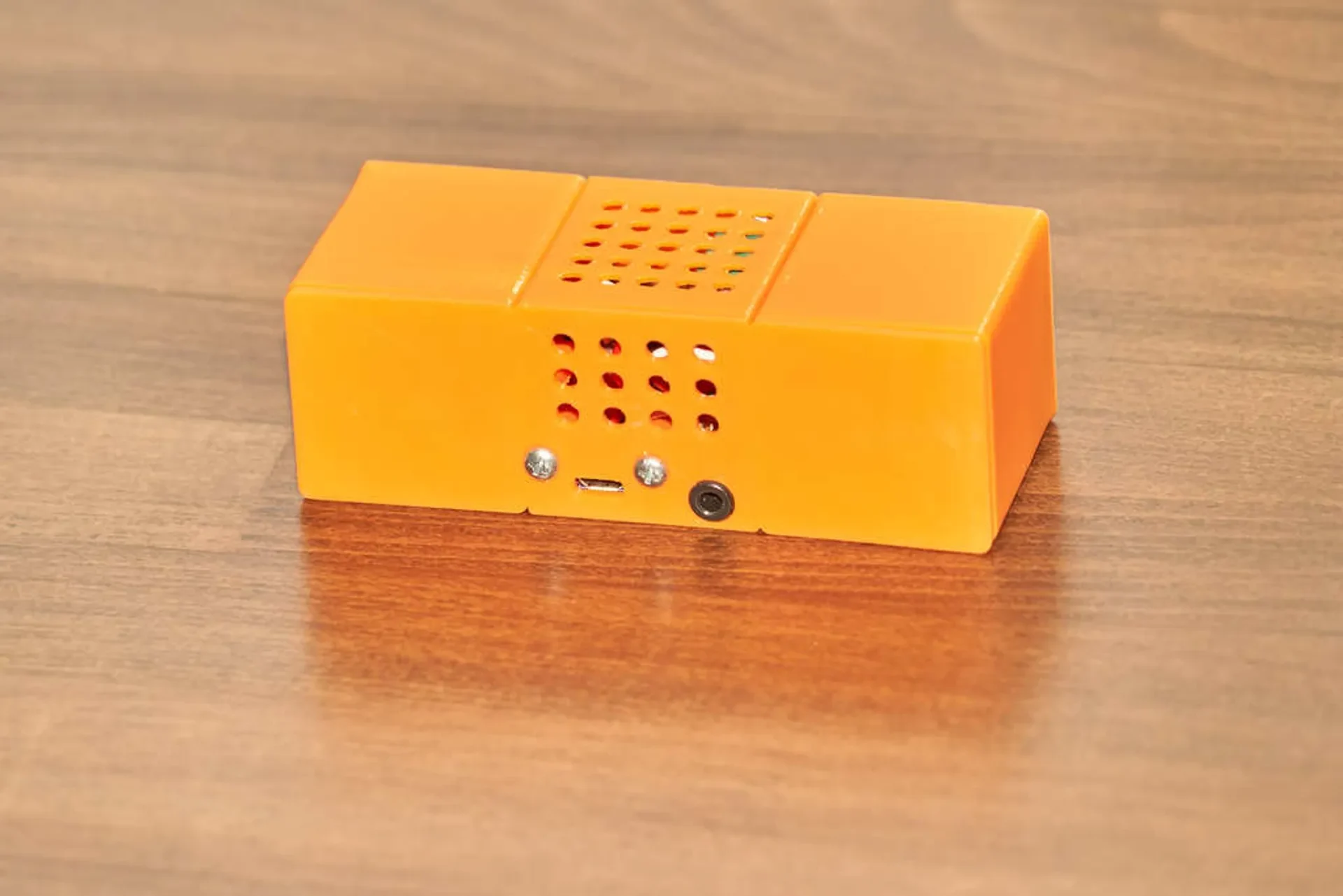

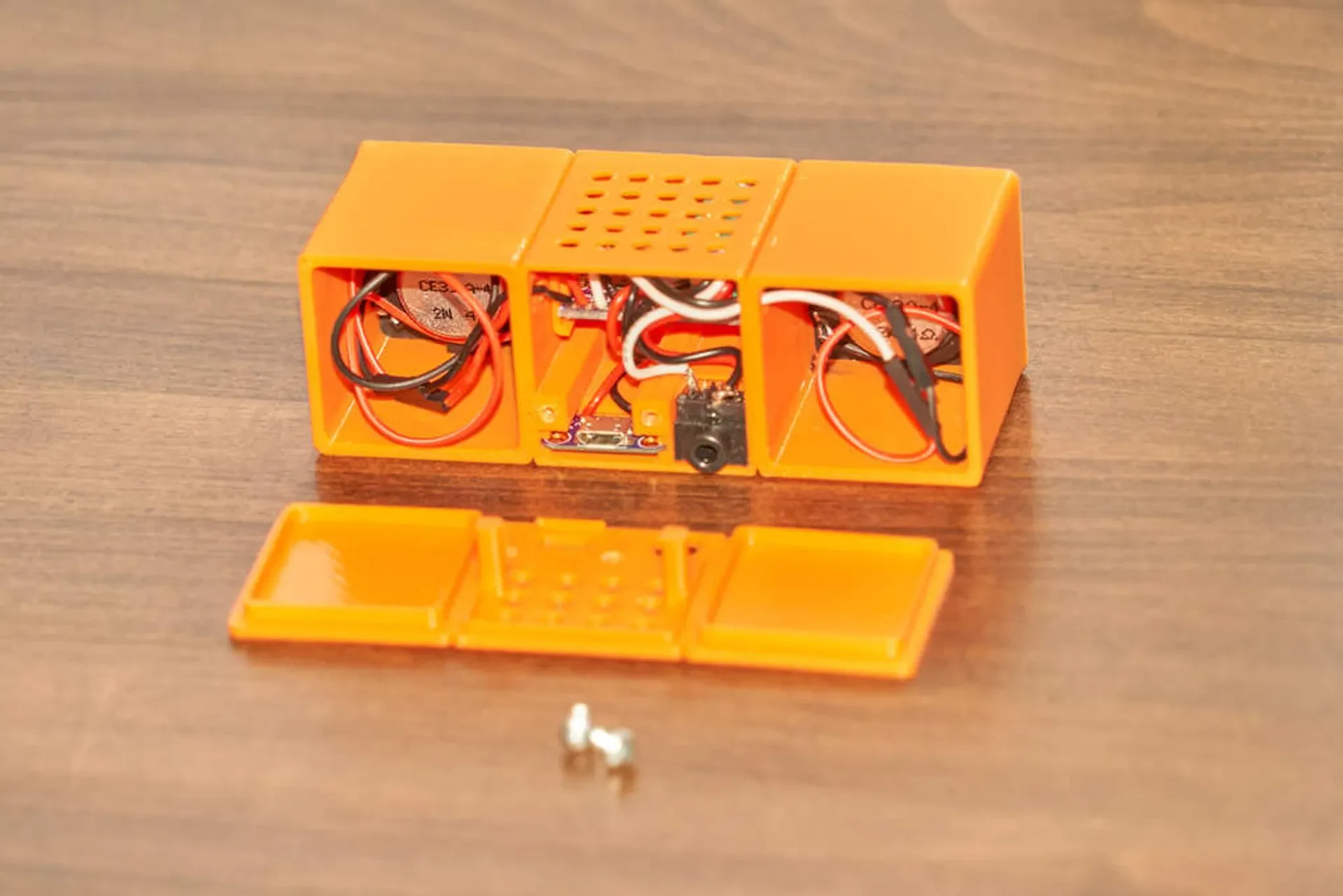

Крошечная акустическая система, состоящая из аналогового усилителя и двух динамиков.
Есть 2 варианта в зависимости от усилителя.

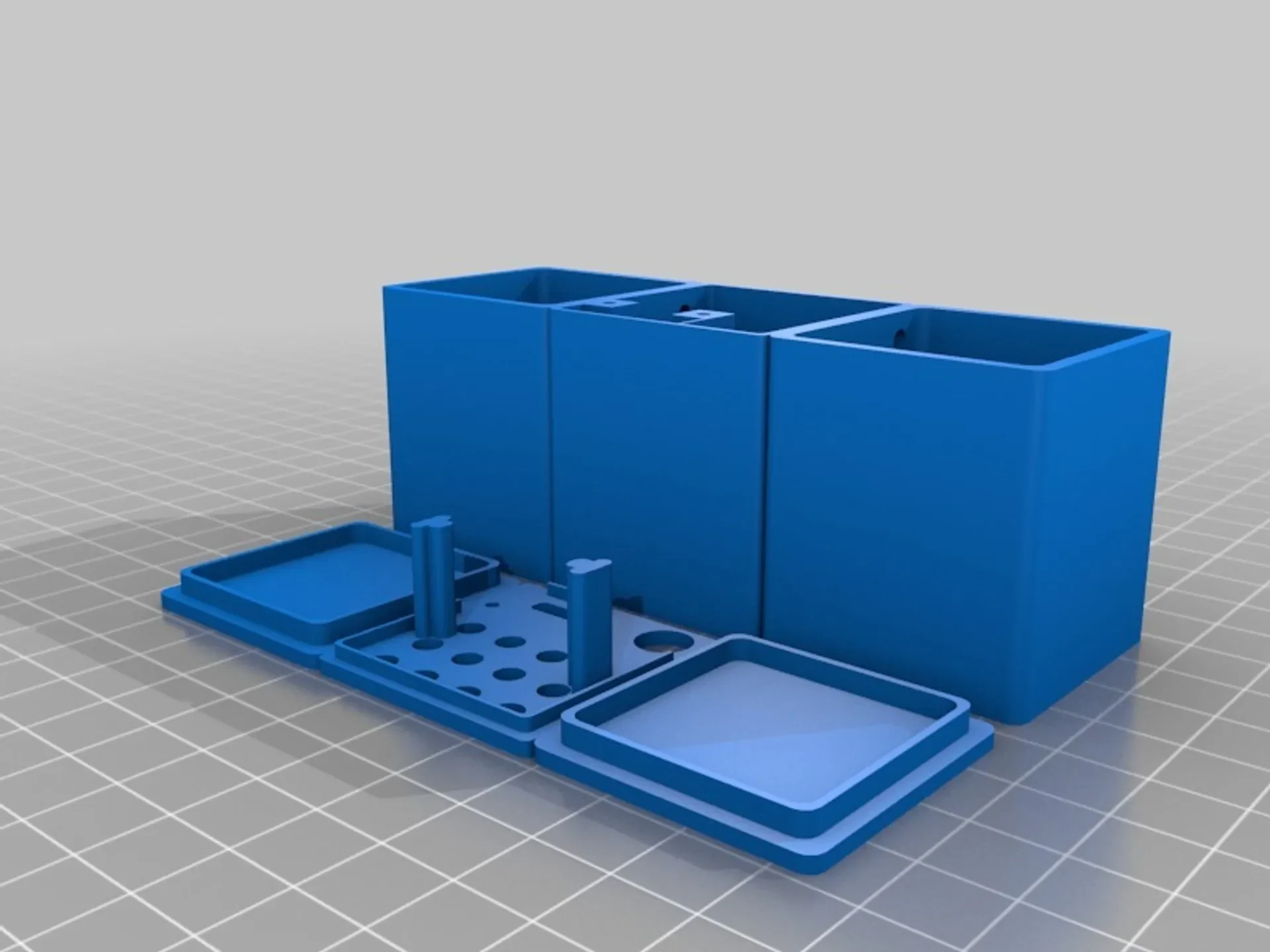

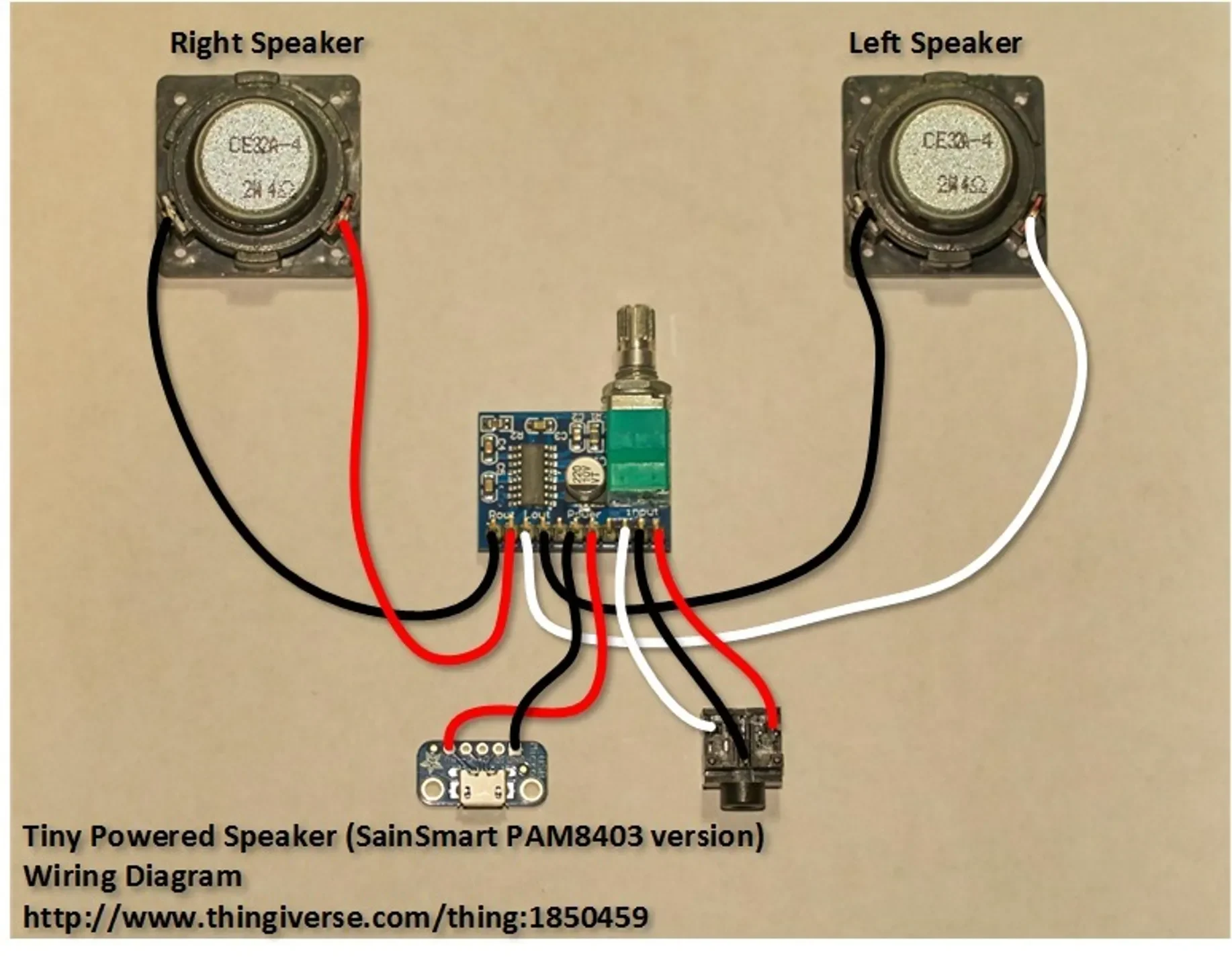

Compo_PAM8403.stl // на базе SainSmart PAM8403

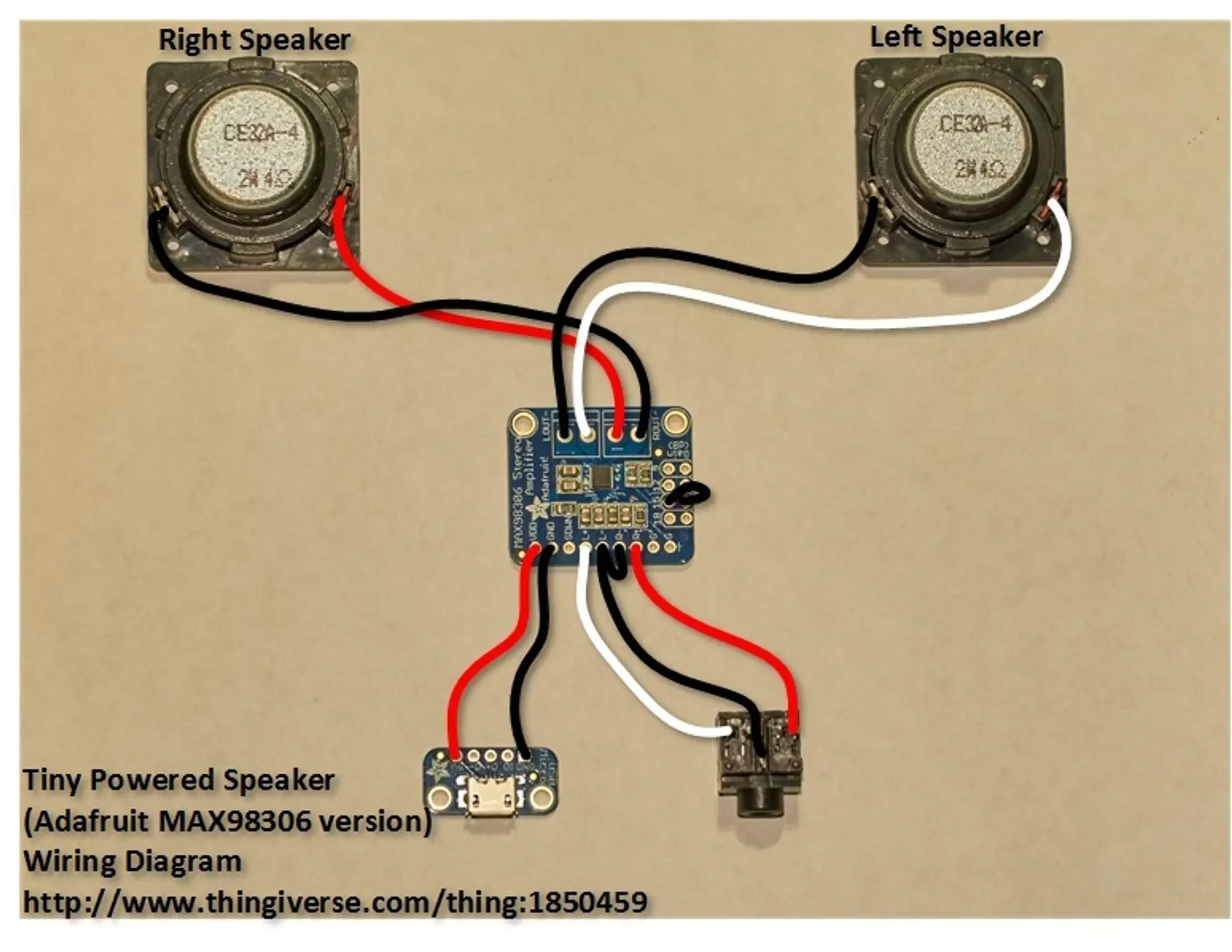

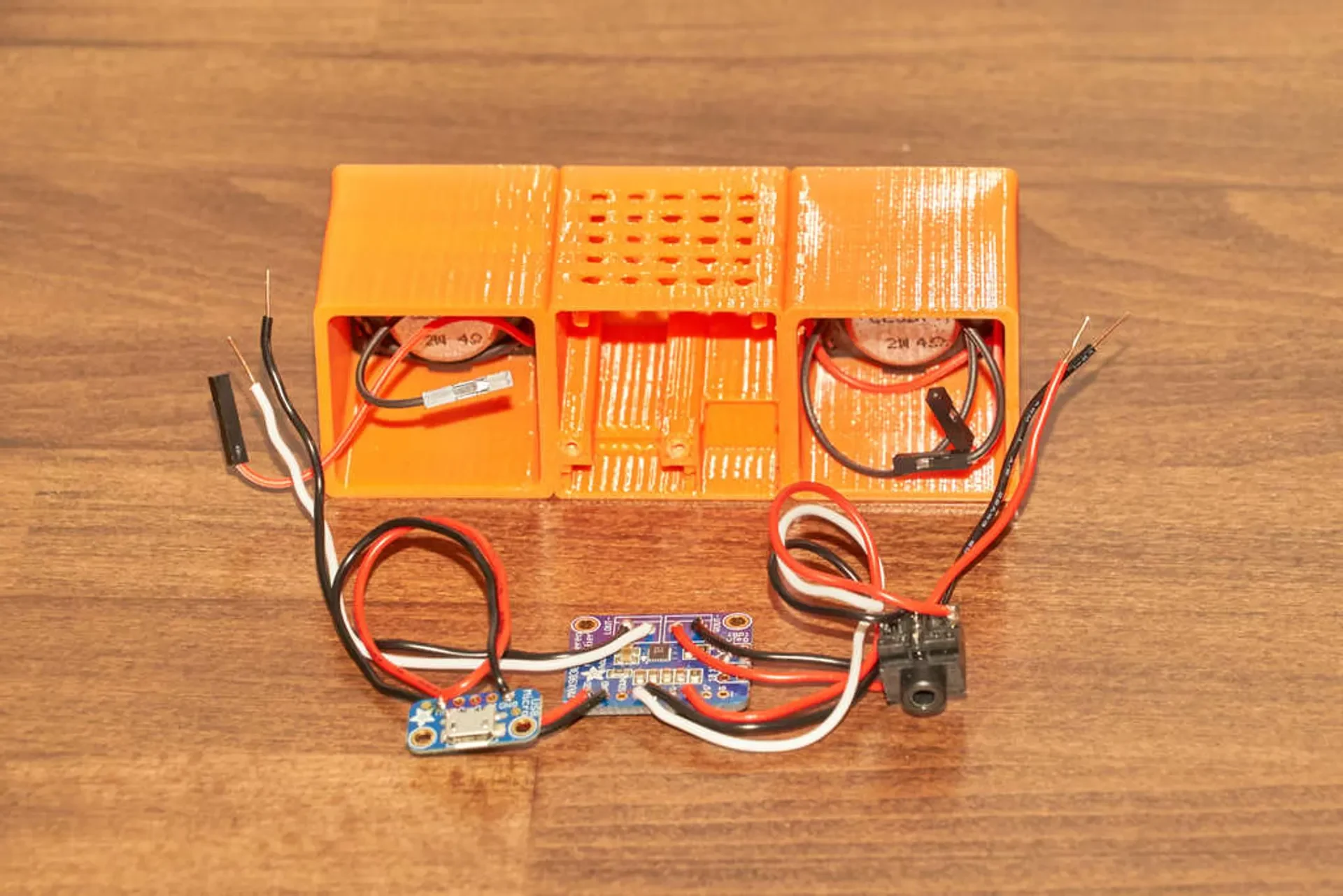

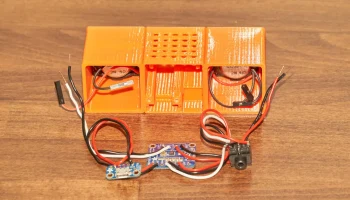

Compo_MAX98306.stl // Для сборки на основе Adafruit MAX98306 требуются следующие детали.

1 усилитель звука: Sainsmart или Adafruit Stereo 3,7 Вт, аудиоусилитель класса D MAX98306.

2 динамика размером 1 дюйм Dayton Audio CE32A.
2 маленьких винта № 4 3/8 дюйма.
1 x разъем для стереонаушников 3,5 мм, совместимый с макетной платой Adafruit.

1 корпус коммутационной платы Adafruit USB Micro-B. Эта модель представляет собой ремикс нескольких следующих моделей.

CE32A Корпус драйвера динамика 1 дюйм

Плата крошечного аудиоусилителя на базе PAM8403
Аудиоуси��итель Adafruit Stereo 3,7 Вт класса D MAX98306 Корпус
Удобный для макетной платы корпус Adafruit со стереоразъемом для наушников 3,5 мм

Корпус коммутационной платы Adafruit USB Micro-B小さなパワードスピーカーのようなものです。アナログアンプとРазмер: 3,5 мм, размер Micro: 3,5 мм. USB-порт.
使用するアンプによってモデルは2種類あります(SainSmart PAM8403 D級ステレオアンプモジュールまたは Adafruit MAX98306。

Compo_PAM8403.stl // SainSmart PAM8403版

Compo_MAX98306.stl // Adafruit MAX98305版組み立てに必要な部品は以下のとおりです。

1 x SainSmart PAM8403 D級ステレオアンプモジュールまたは Adafruit MAX98306

2 x 1 шт. Dayton Audio CE32A.
2 шт. #4 3/8 мм, M2,2 x 10 мм, диаметр 2 мм, диаметр 10 мм.
1 x разъем для стереонаушников 3,5 мм, совместимый с макетной платой Adafruit.

1 корпус коммутационной платы Adafruit USB Micro-B. このモデルは以下のモデルの自己Remixとなっています。

CE32A Корпус драйвера динамика 1 дюйм

Плата крошечного аудиоусилителя на базе PAM8403
Аудиоусилитель Adafruit Stereo 3,7 Вт класса D MAX98306 Корпус
Удобный для макетной платы корпус Adafruit со стереоразъемом для наушников 3,5 мм
Корпус коммутационной платы Adafruit USB Micro-B
Настройки печати

Принтер:

КИДИ

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,4 мм

Заполнение:

20%

Сборка из исходных файлов OpenSCAD

Пожалуйста, обратитесь к README для получения инструкций по созданию файлов STL из исходного файла OpenScad.
