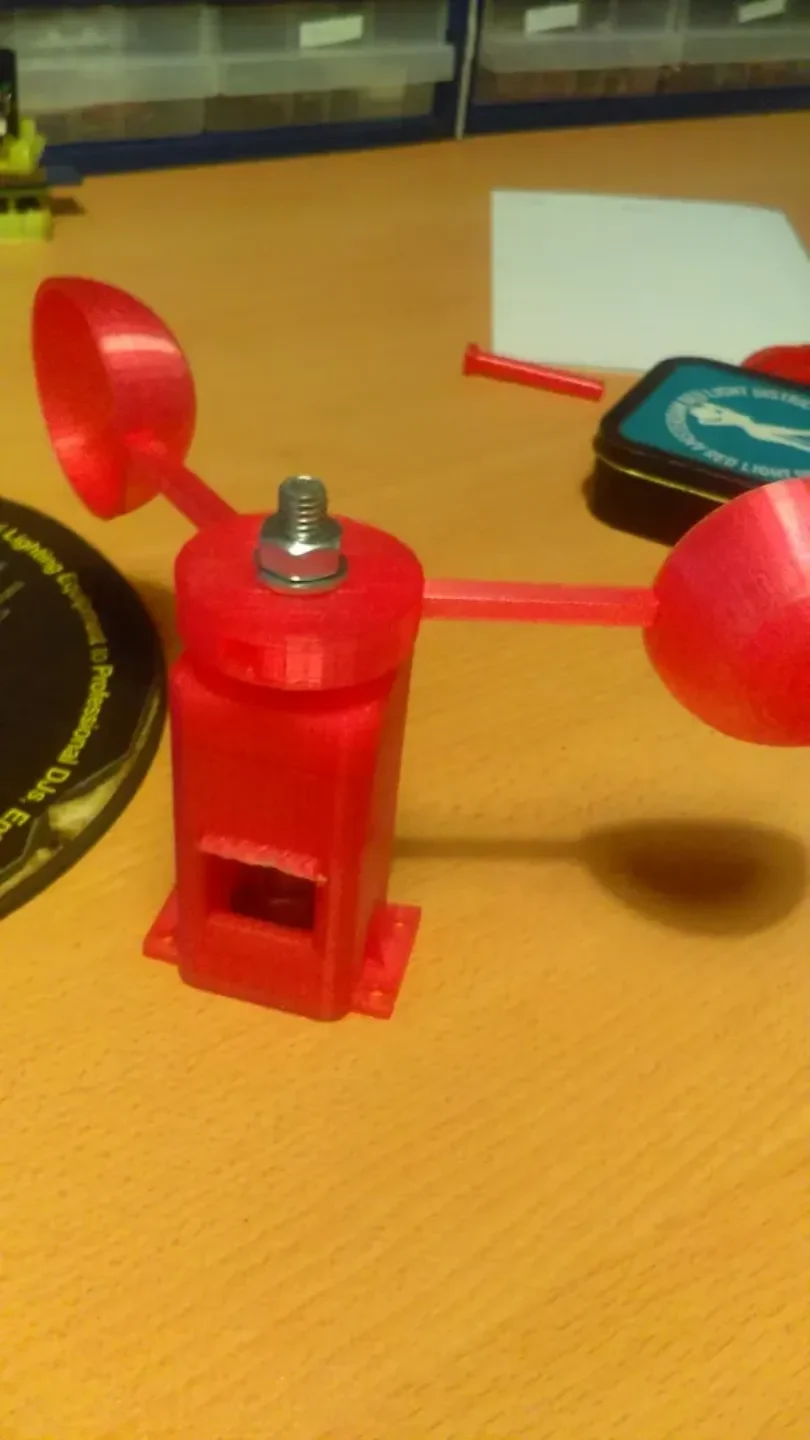

Анемометр для Raspberry Pi

Анемометр для малинового пи. Используйте либо эффект Холла, либо геркон, приклеенный горячим способом сбоку через отверстие в корпусе. Горячим клеем неодимовый магнит на резьбовой стержень.

Требуется:

2 подшипника 608z

5 гаек M8

3 шайбы

Резьбовой стержень

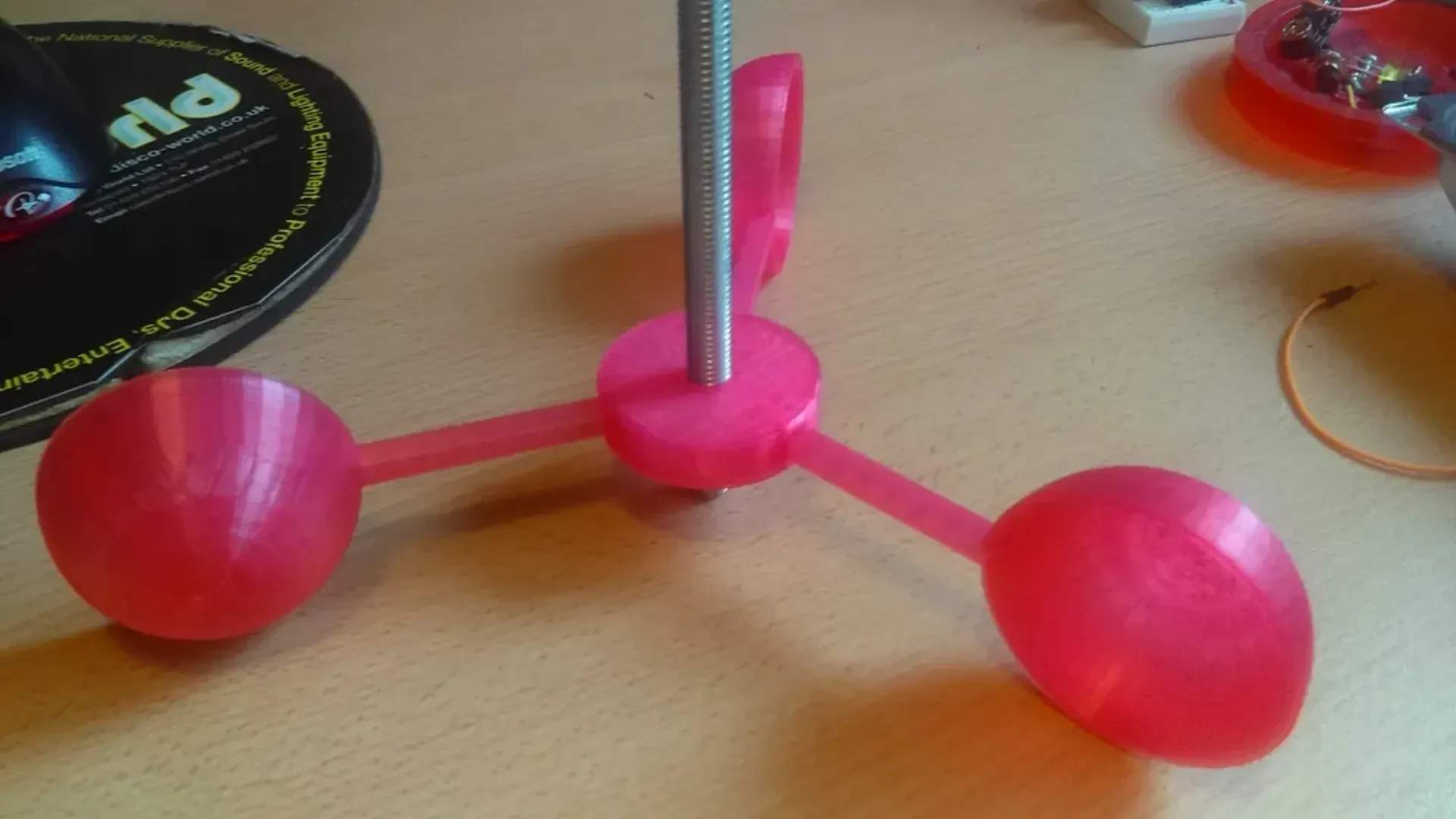

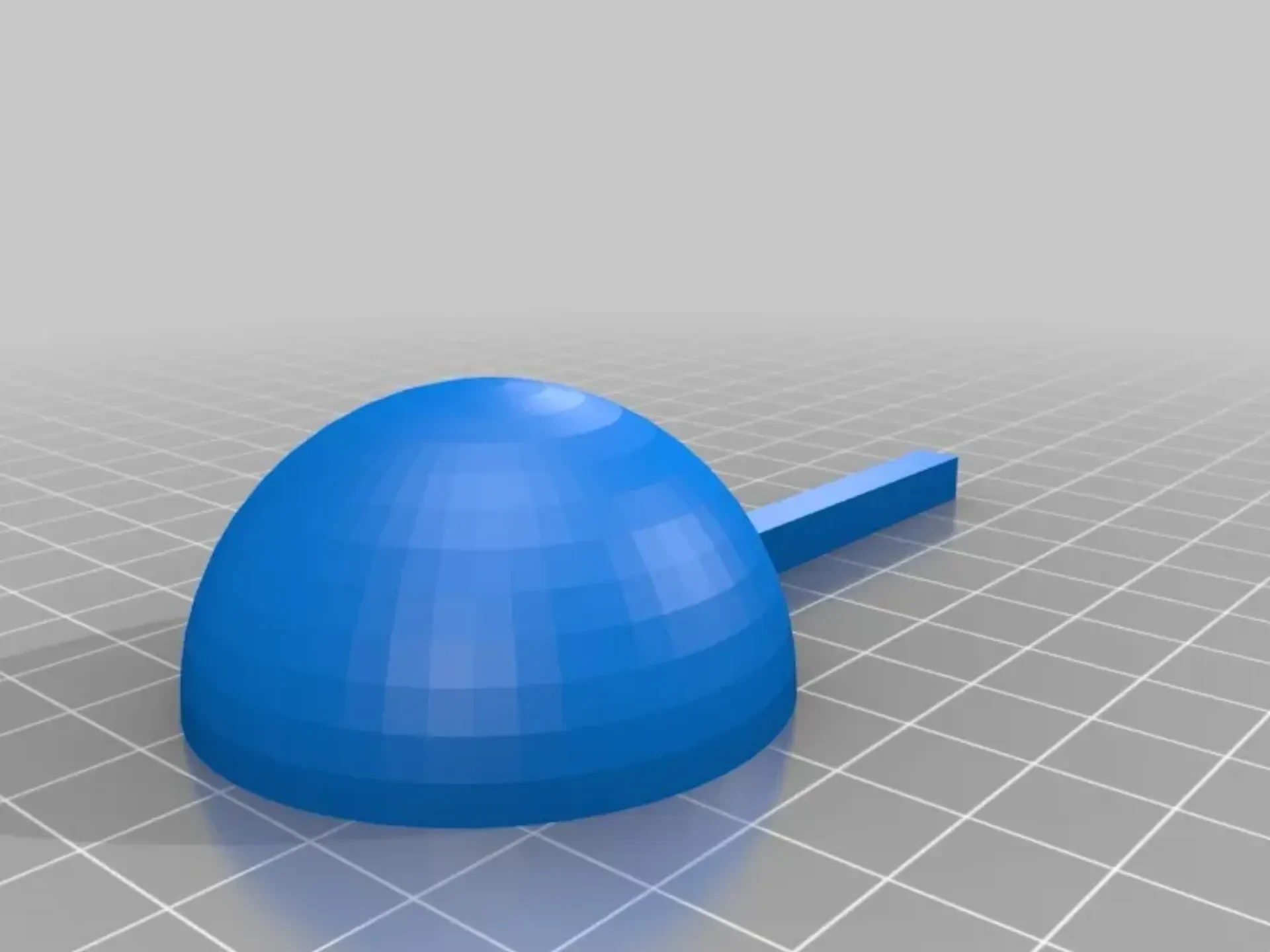

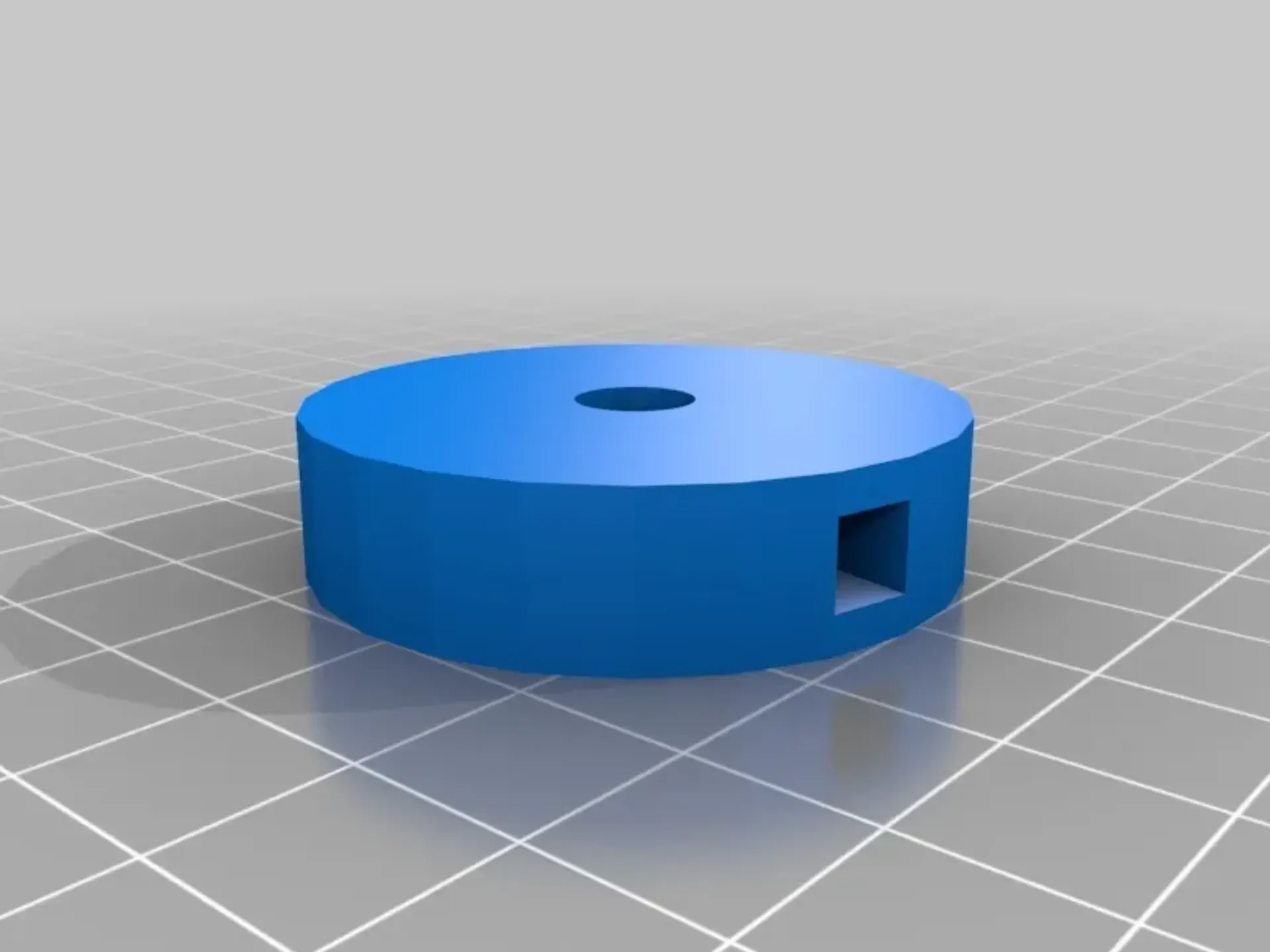

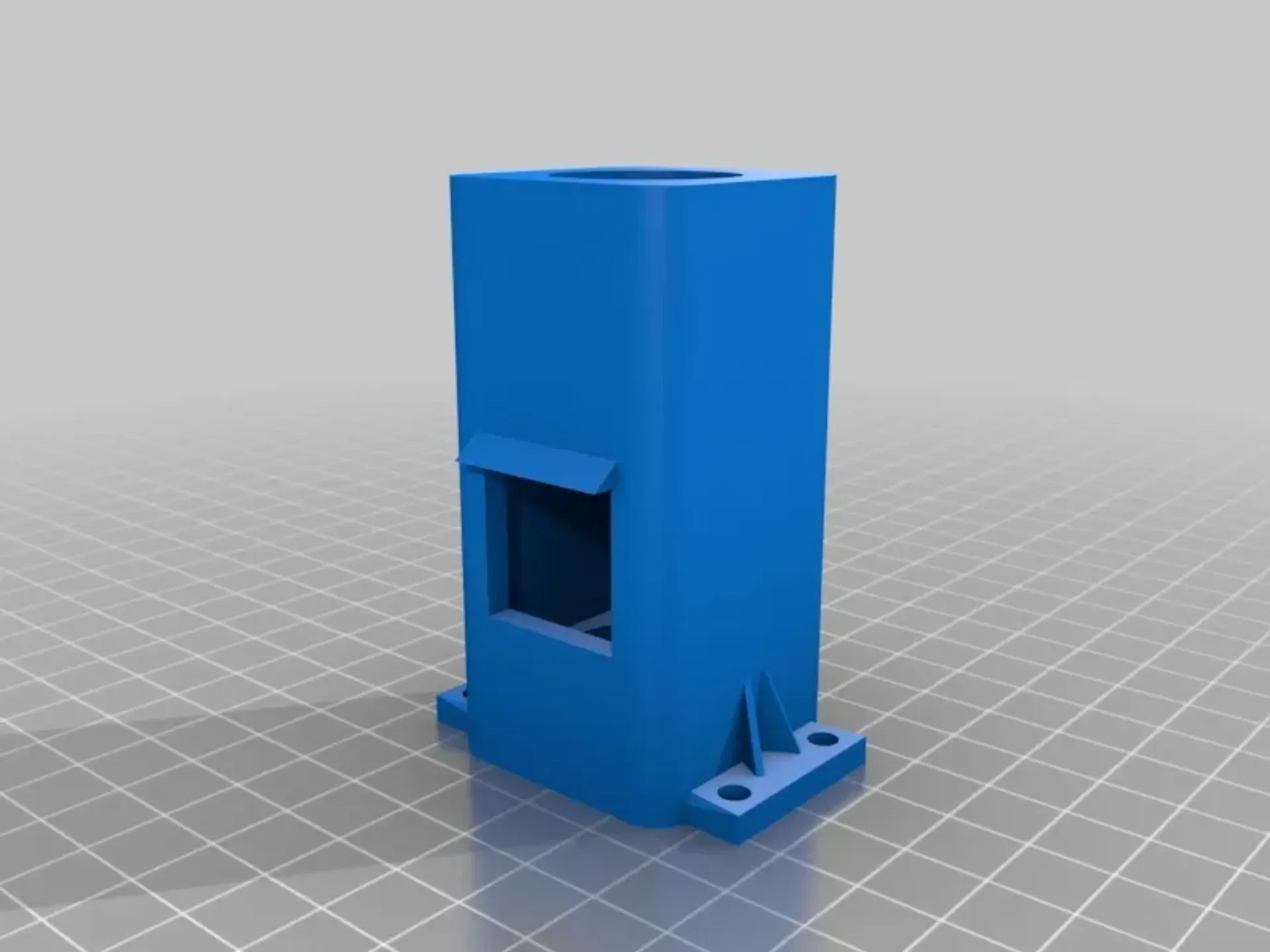

Основной корпус можно прикрутить. Это была одна из функций, которую я хотел: возможность прикрепить анемометр к крыше сарая на участке. Чашки вставляются в центральное кольцо. Вы можете приварить чашки на место супер/горячим клеем или PLA.

Не уверен насчет оборотов. При испытании с помощью сверла, прикрепленного болтами к резьбовому стержню, одна чашка вылетела на очень ВЫСОКИХ оборотах.

Руководство по сборке скоро появится в Instructables.

Категория: Обучение

Настройки печати

Принтер:

Да Винчи младший

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

20%
