Корпус симулятора Altair 8800 — Altairduino

Если вы когда-нибудь хотели вновь пережить славные дни начала революции домашних компьютеров, этот проект для вас. Altair 8800 был анонсирован в январском номере журнала Radio-Electronics за 1975 год и очень быстро превзошел все ожидания. Altair 8800 стал движущей силой, побудившей Билла Гейтса бросить Гарвард и основать Microsoft для продажи программного обеспечения для Altair, а Стив Возняк стал еще одним счастливым обладателем. Altair 8800 помог начать революцию в области микрокомпьютеров и считается первым коммерчески успешным персональным компьютером.

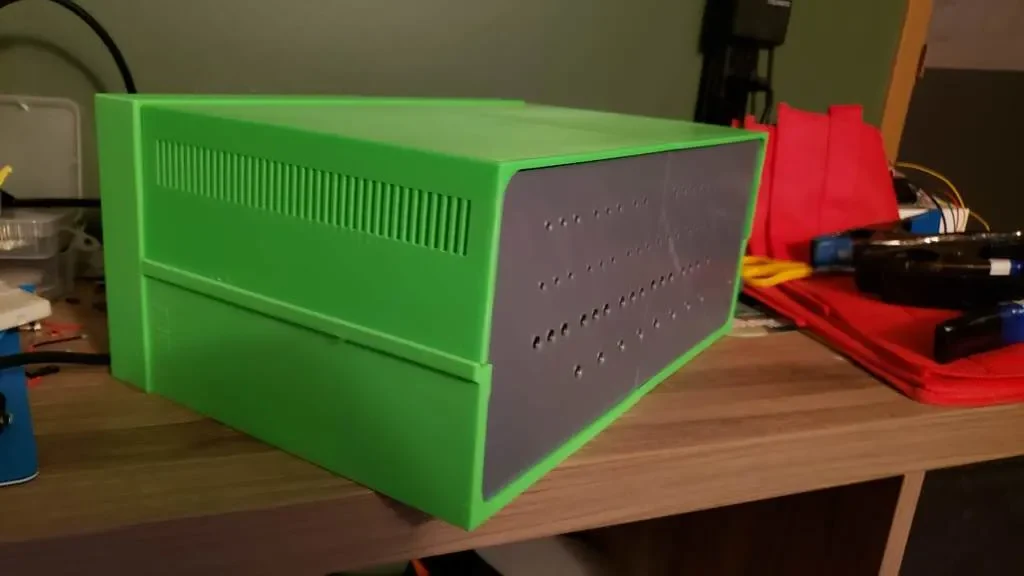

Это проект, над которым я время от времени работал около двух лет, и, наконец, пришло время загрузить его сюда на случай, если кто-то еще захочет создать свой собственный. Это полностью напечатанный на 3D-принтере корпус для симулятора Arduino Altair 8800 Дэвида Гензеля.

Инструкции и спецификацию по электрической части вы можете найти здесь.

Я внес в свою версию несколько незначительных изменений, о которых подробно расскажу ниже. Я бы порекомендовал прочитать страницу Дэвида Ханеля и в противном случае следовать его инструкциям.

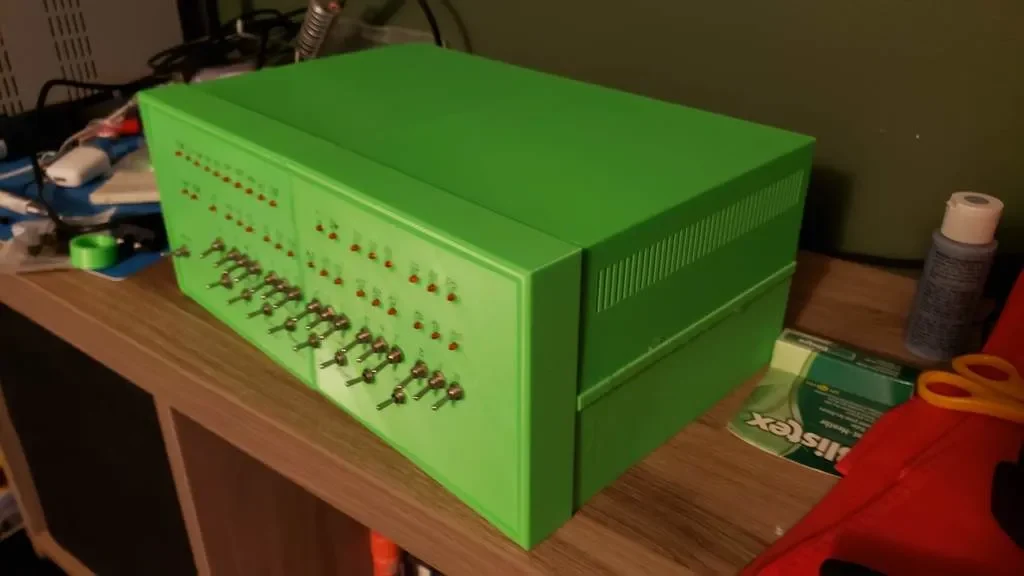

Я спроектировал свой Altairduino так, чтобы детали можно было печатать на принтере Ender 3, разделенными на две части. В связи с этим этот корпус не такого масштаба, как настоящий Altair 8800. Настоящий Altair имеет размеры примерно 445 x 432 x 178 мм, эта версия примерно на 30% меньше: 340 x 220 x 140 мм.

Дизайн

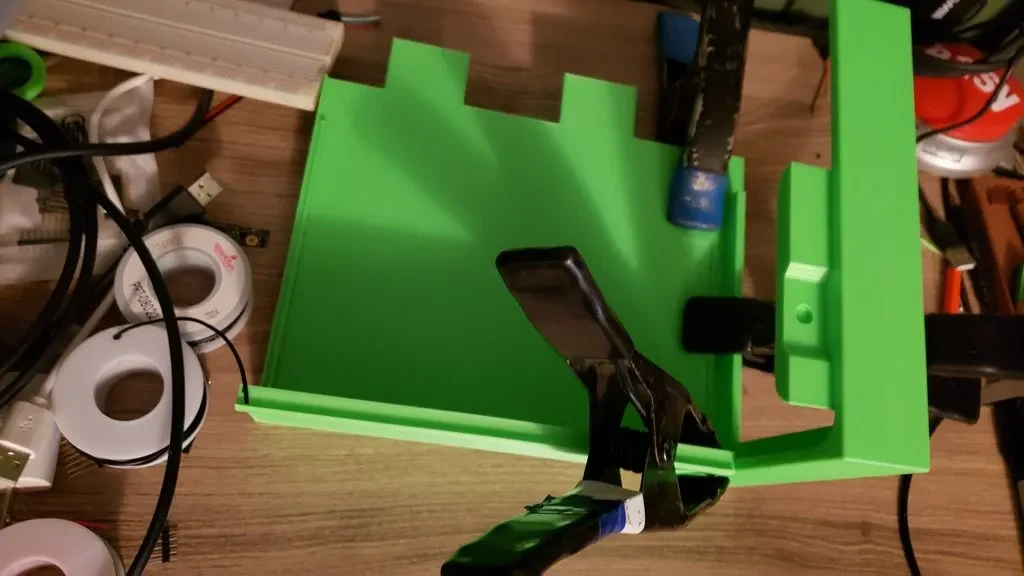

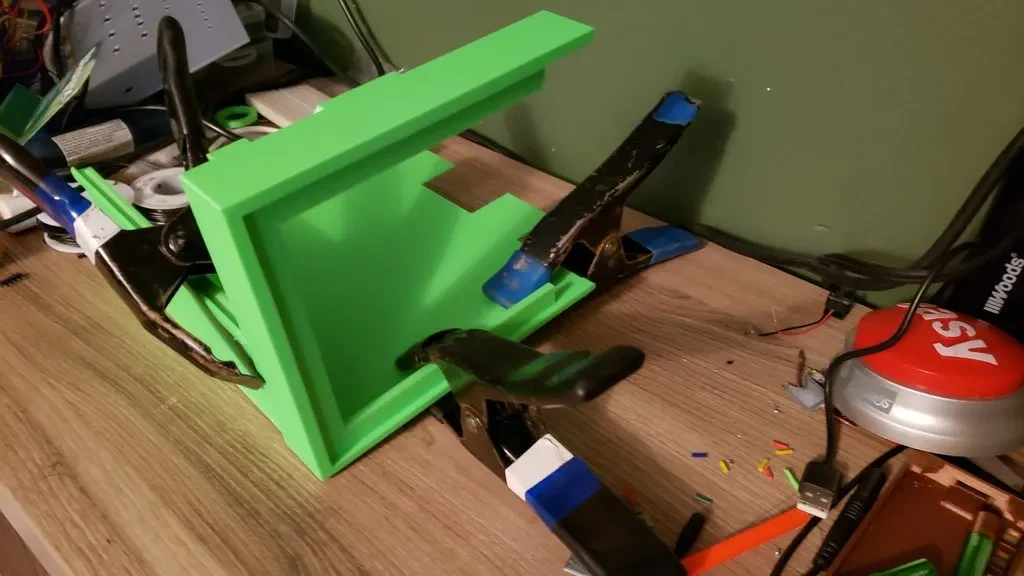

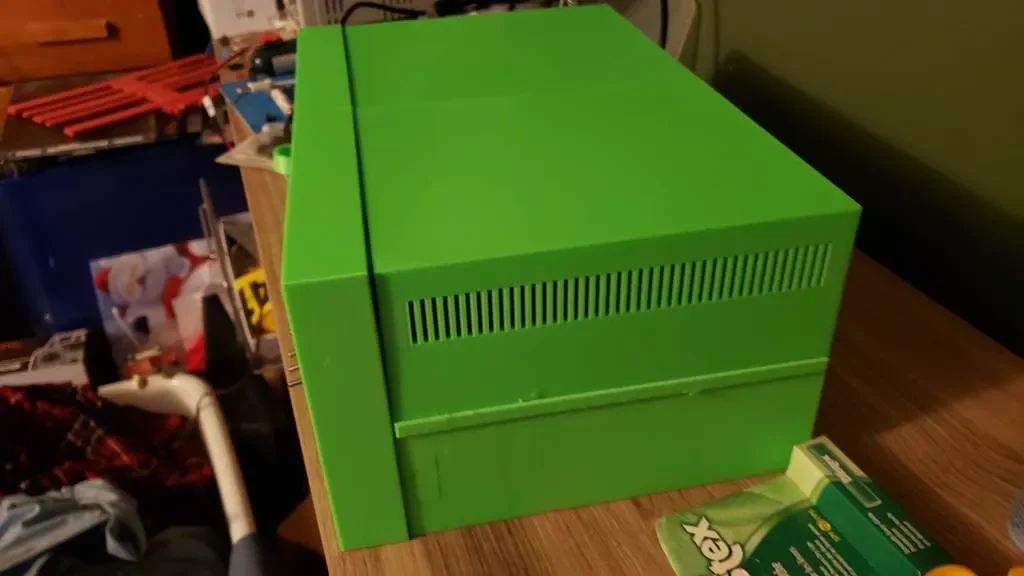

Эта конструкция имеет съемную верхнюю панель, обеспечивающую легкий доступ к внутренней части корпуса. Он удерживается с помощью набора из четырех магнитов размером 6х3 мм. Каждый компонент распечатывается из двух частей, а затем склеивается с помощью вкладок. Для себя я использовал клей CA (суперклей).

Также имеется накладка на переднюю панель, которую можно распечатать. Для этого вам понадобится бумага формата Legal. Я еще не применил свой, потому что не нашел хорошего способа вырезать 3-миллиметровые отверстия для светодиодов. Возможно, если у вас есть лазерный резак или резак для винила, он подойдет.

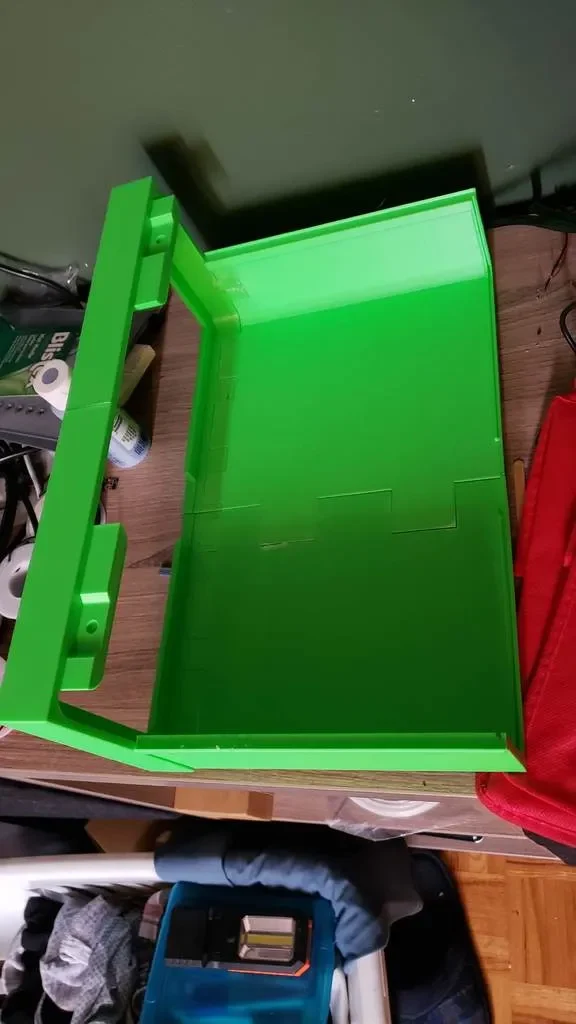

Распечатайте передние скосы лицевой стороной вниз с опорами, как показано в галерее. Детали нижнего регистра следует печатать нижней частью вниз, с опорами для колышков там, где это необходимо. Верхние части печатаются на крыше, с опорами только для колышков. Передняя панель должна печататься ровно на столе.

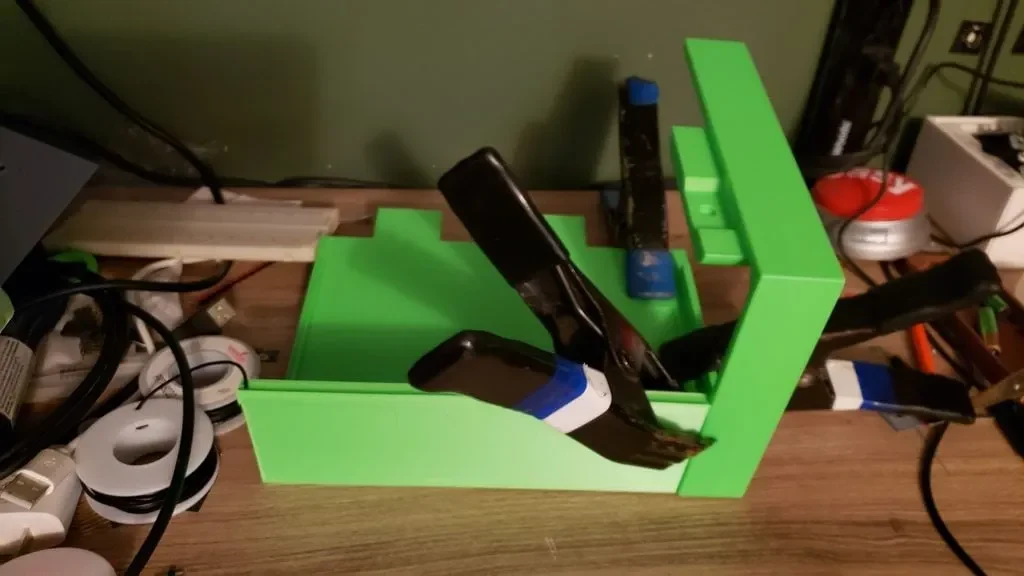

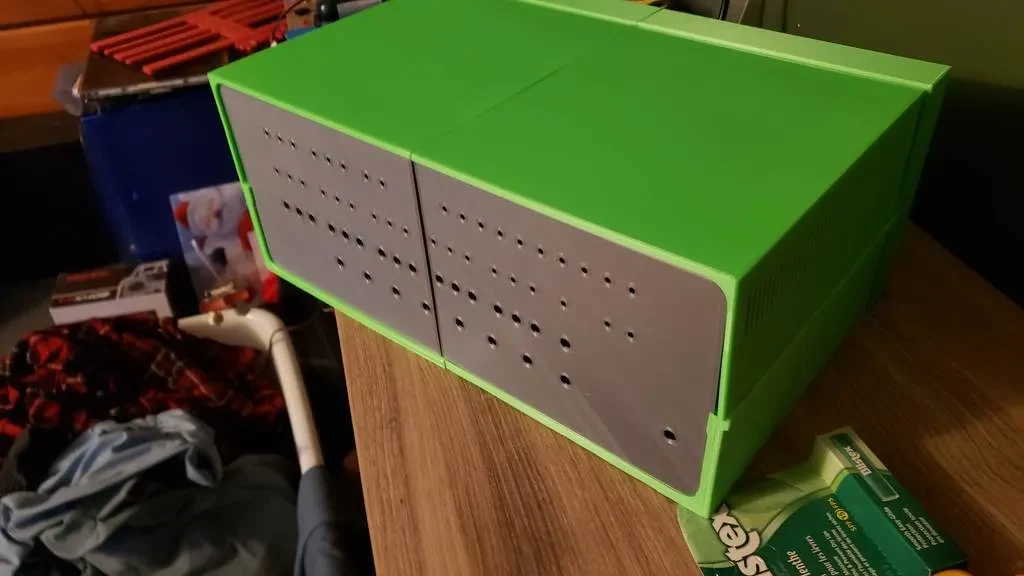

Здесь включены две версии. v01 — это версия, которую я распечатал и изображена в галерее. У перв��й версии было несколько слабых мест. А именно, у меня защелкнулись петли, соединяющие переднюю фаску с нижним корпусом, пока я их соединял. В v02 для компенсации этого раздела имеются более толстые вкладки. В v01 также не было выступов для соединения двух половин передней фаски, поскольку для выравнивания использовалась строчная буква. Допущена ошибка в соединении между собой верхней части передних скосов. В итоге я использовал много клея CA и просто сжал его, оставив свой немного перекошенным. v02 имеет выступы для соединения передних фасок. Для задней панели корпуса я использовал неудачный отпечаток передней панели, который у меня валялся. Я добавил пару отверстий в верхнюю часть корпуса, чтобы выровнять заднюю панель. v02 имеет специальную заднюю панель и систему крепления на верхнем корпусе. На задней панели v02 нет отверстий, я оставляю вам решать, какие отверстия вам нужны сзади и где они вам нужны.

Я думаю, что v02 — это улучшенный дизайн. Однако я не планирую печатать новый футляр для тестирования новой версии. Так что я полагаю, распечатайте на свой страх и риск и дайте мне знать, как все пройдет. Если вы печатаете версию v01, вам нужно будет распечатать вторую переднюю пан��ль, приклеить ее сзади и накрыть листом бумаги или чем-то еще.

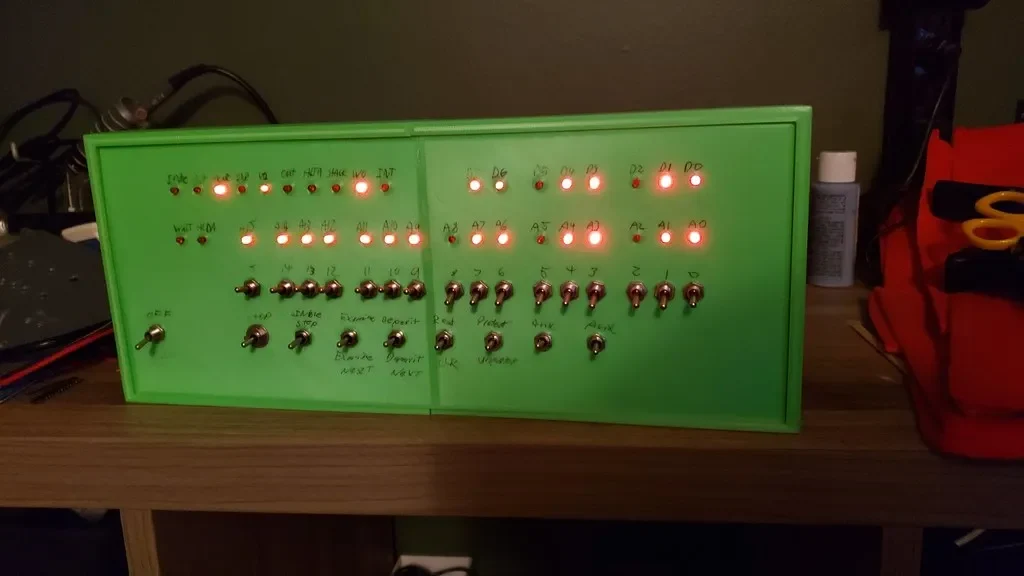

Учитывая изменение масштаба, я решил использовать светодиоды диаметром 3 мм вместо светодиодов диаметром 5 мм. Я не знаю, насколько сильно размер светодиодов влияет на яркость, но когда я тестировал схему драйвера светодиодов Дэвида Гензеля, я обнаружил, что они слишком яркие. После некоторых проб и ошибок, а также после некоторых расчетов максимального тока, который будут потреблять светодиоды по сравнению с тем, который способен обеспечить Arduino, я решил пропустить схемы драйверов светодиодов и
