Саундборд для Discord

Источник:

www.printables.com

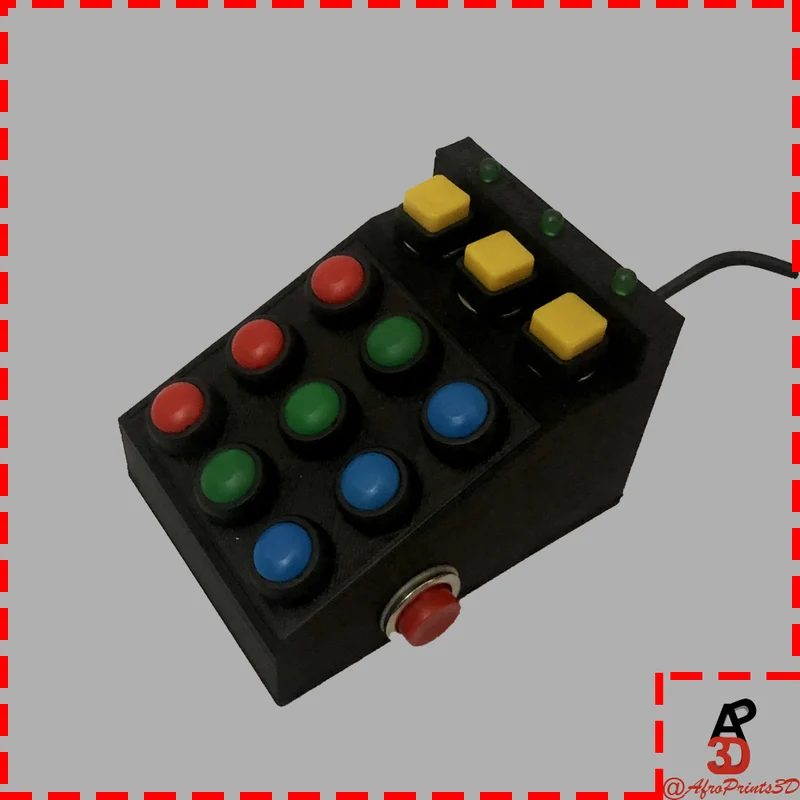

Это дека, которая имеет 3 режима

В каждом режиме можно воспроизводить 9 различных звуков, всего эта дека может воспроизводить 27 звуков + сбоку есть кнопка отключения звука.

Кроме того, ее можно использовать в качестве макроклавиатуры.

Настройки печати

Принтер:

4GenPro 2R

Плоты:

Не имеет значения

Поддерживает:

Да

Разрешение:

0,1-0,3

Заполнение:

20%

Нить:

АБГ НОАК

Черная пост-печать =============

Вот видео об этом

Как я это разработал ===================

Начало всего

Я просматривал Интернет и увидел проект Дэйва Мэдисона «Stream Cheap» в разделе «Части, не включенные в комплект» (https://www.partsnotincluded.com/diy-stream-deck-mini-macro-keyboard/), и я понял, что могу использовать его в качестве деки, и это сработало.
Но проблема в том, что у меня слишком много звуковых эффектов, и этой штуки мне было недостаточно, поэтому я решил сделать что-то похожее, но более функциональное.

Проектирование и кодирование

Я начал искать детали, которые собираюсь использовать, но понял, что мне не нужно слишком много, если я могу изменить комбинации кнопок с помощью одной клавиши, это даст мне больше места для добавления звуков.
Я пытался его закодировать, но мне было сложно, поэтому я решил найти программиста и сделал это.

Я нашел программиста по имени eng_ras на FiveRR, он был лучшим программистом, с которым я когда-либо работал. Я определенно советую вам работать с ним, если вам когда-нибудь понадобится программист.

Когда он начал программировать, я начал проектировать в Fusino360, это был простой дизайн, и на его выполнение у меня ушло несколько часов.

Пользовательский раздел

Как это работает

В первом режиме кнопки назначены от F13-F21.
Во втором и третьем режимах кнопки на самом деле являются символами на клавиатуре, например! @ # $

И кнопка отключения звука — F22.

Чтобы использовать его в качестве SoundBoard, вам необходимо загрузить программное обеспечение SoundBoard на свой компьютер. Я использовал EXP Soundboard, а для передачи звука в Discord вам следует загрузить Virtual Audio Cable (ссылки приведены ниже).

Когда вы загрузили оба программного обеспечения, добавьте свои звуки на деку EXP, выберите «Кабельный вход» в качестве «2. Выход» (не забудьте активировать его) и активируйте микрофонный инжектор, затем перейдите в «Параметры»> «Настройки» и выберите виртуальный аудиокабель в качестве «Кабельный вход». После завершения этой части перейдите в Discord (или программу, которую вы хотите использовать), выберите устройство ввода в качестве «Кабельный выход» и все.

Сборка

Из-за геометрии этой детали сборка может быть немного утомительной, гайка кнопки IC180 не позволяет основанию правильно встать на место, поэтому вместо гайки я использовал горячий клей, я также использовал горячий клей для светодиодов.

Все части соединены одним общим заземляющим проводом, и каждая часть имеет свой собственный сигнальный провод.

Все детали подогнаны по своим местам

Для Arduino может быть полезен двусторонний скотч или вы можете использовать горячий клей, чтобы надежно закрепить его на мес��е.

Детали, которые вам следует купить

1x кнопка IC180

9 кнопок IC184

3 переключателя IC186

3 светодиодных диода

3 резистора 220 Ом

1x Arduino Pro Micro (5 В)

1 кабель Micro USB типа B к Micro USB типа A
