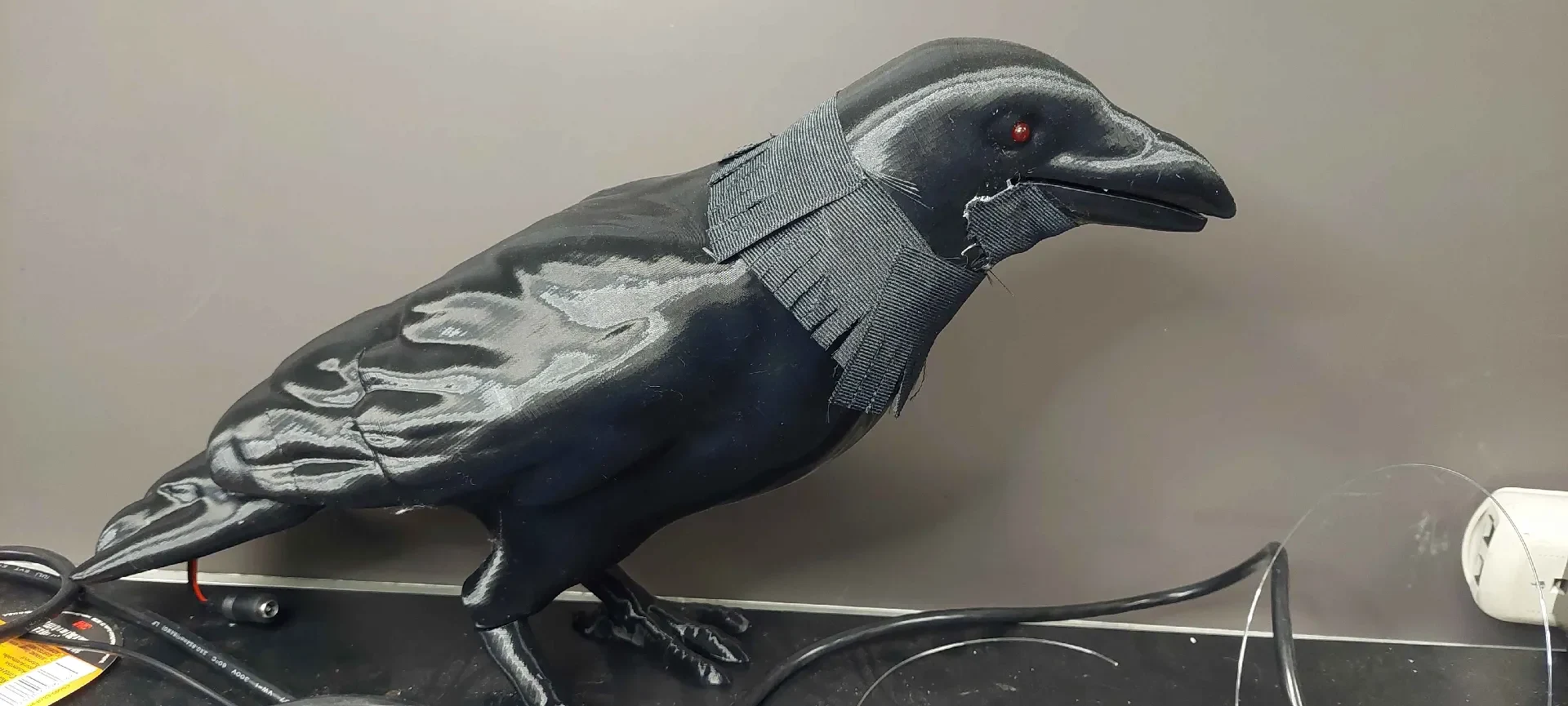

Аниматроник Хэллоуинская ворона
Это ремикс аниматроника-вороны.
Обновление от 17.10.2024: Загружен код для контроллера Arduino nano. Загружен улучшенный клюв, фиксированное центрирование, перемещено отверстие для провода зажима, чтобы его было намного проще использовать. Загружен новый корпус с вырезами для подключения ножек.
Фотографии будут добавлены после завершения.
Изменения

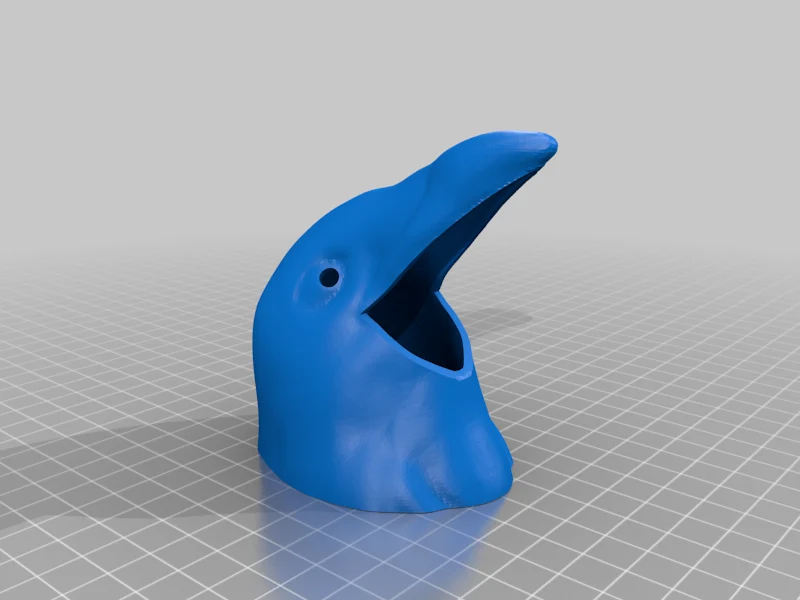

Головка: полая. Предварительно вырезаны отверстия для светодиодов диаметром 5 мм. Предварительно выре��ано отверстие для провода. Разделено на нижнюю, нижнюю и верхнюю части. Добавлен сервопривод, который может открывать и закрывать клюв.

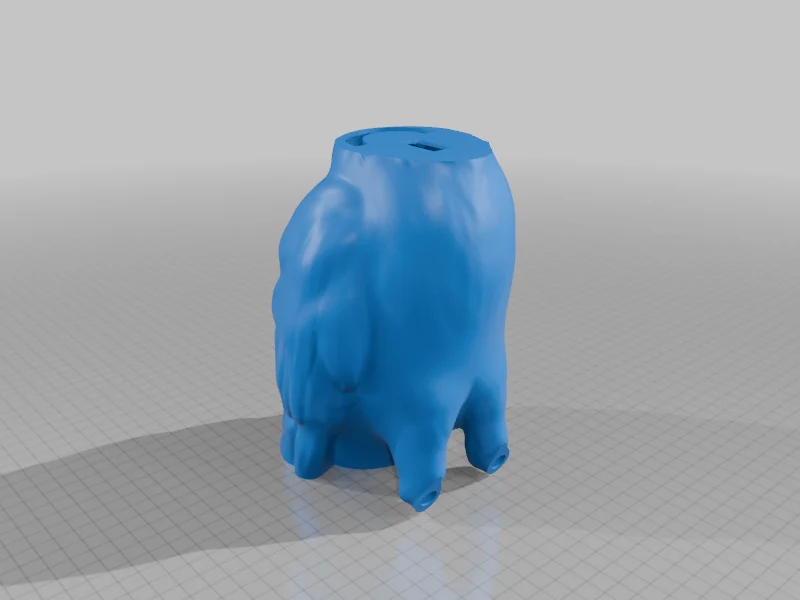

Корпус: Полый. Предварительно вырезано отверстие для сервопривода и проводной канал. Открыты и добавлены отверстия для магнитов.

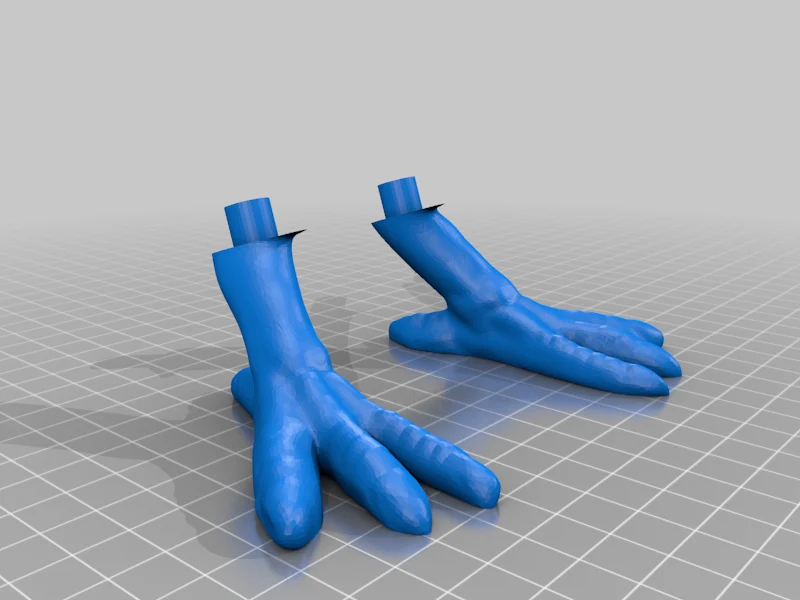

Ноги: добавлены булавки. Дремель понадобится, чтобы проделать отверстия в корпусе. Это значительно облегчит приклеивание на место прямо сейчас. Возможно обновлю тело в будущем.

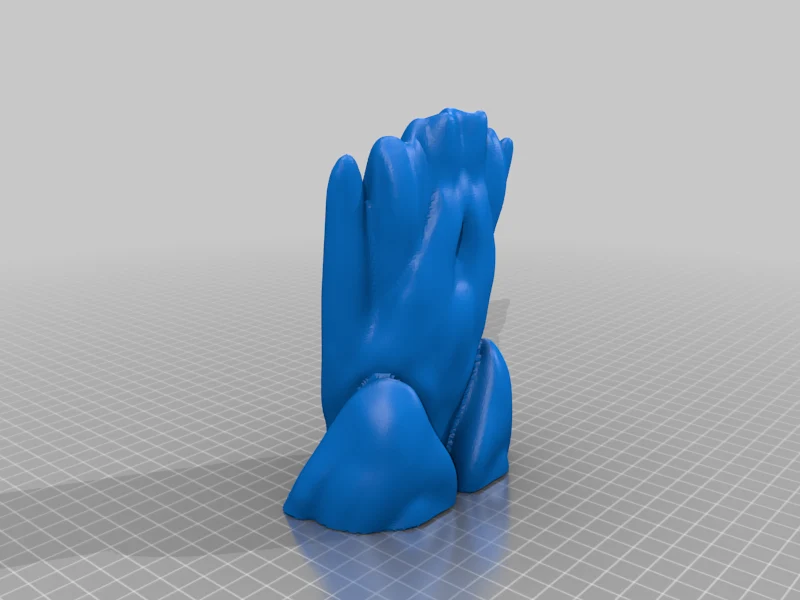

Хвост: Сделан полым. Добавлены отверстия для магнитов. Добавлено отверстие для питания.
Отверстия для сервоприводов предназначены для сервоприводов размером 24x12 мм.

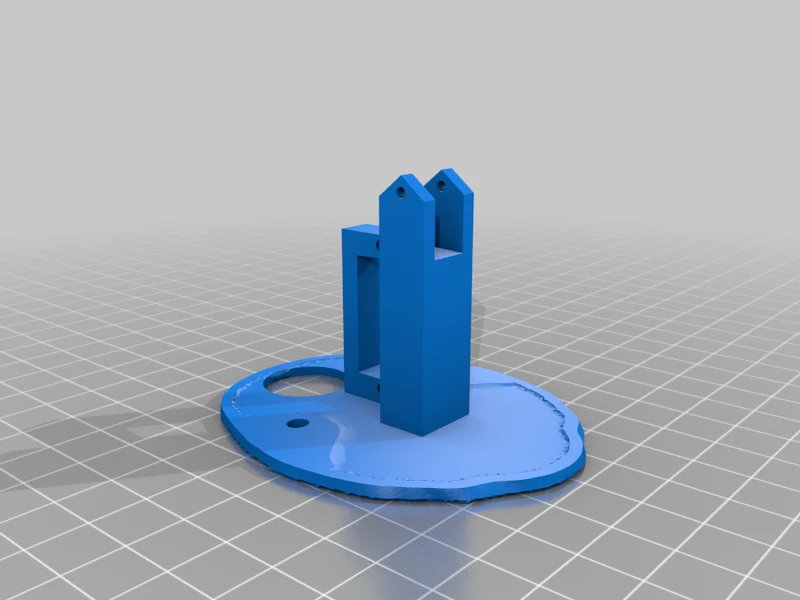

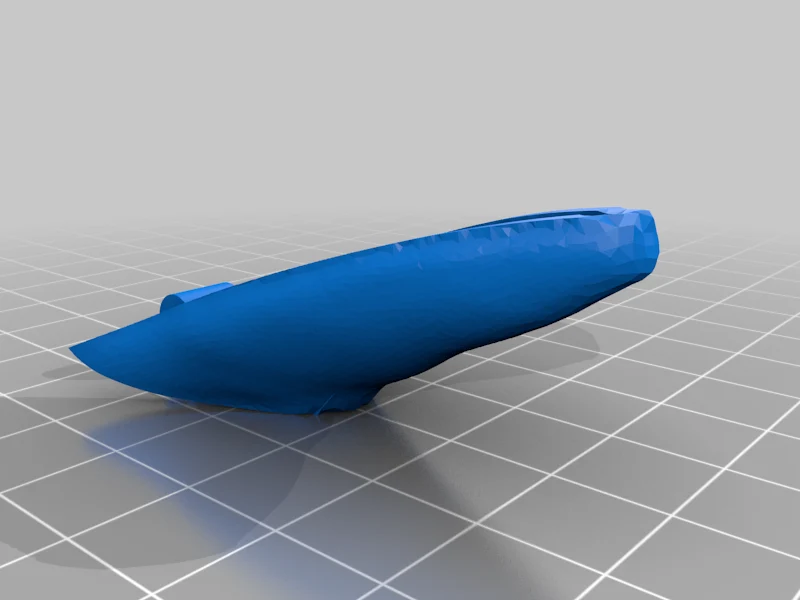

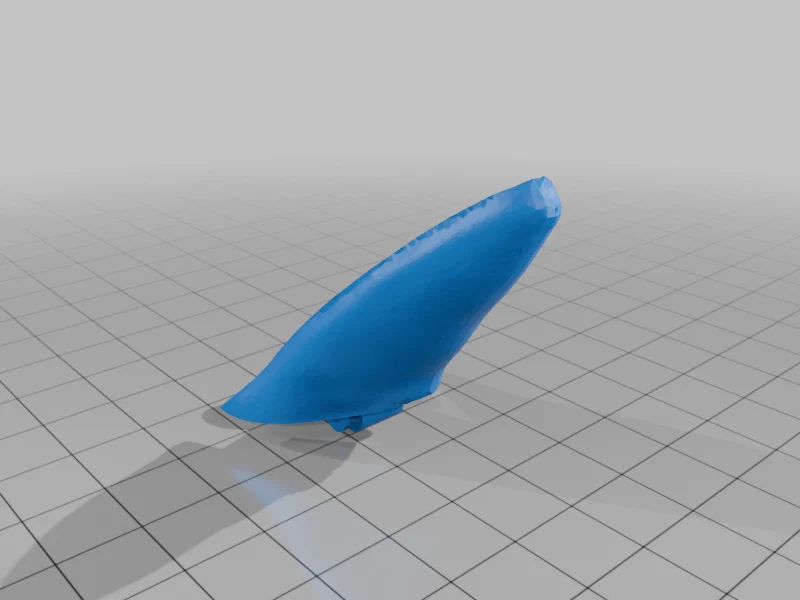

Сборка Вставьте сервопривод в нижнюю часть головки. Вставьте нижнюю часть клюва в стойки, зафиксируйте стержнем диаметром 2 мм. Пропустите музыкальный провод или аналогичный материал через отверстия в челюсти, подсоедините к сервоманипулятору. Проволочные светодиоды д��я головы. Вставьте основание головы + узел клюва в голову. Сожмите боковые части челюсти, она должна выскочить до конца. Скрутите/склейте основание и головку вместе. Примечание. Для плавного перемещения может потребоваться удалить дополнительный материал из нижней части отверстия в головке.

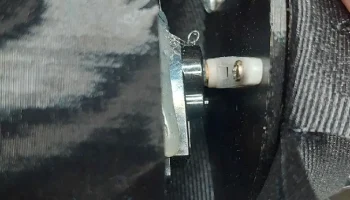

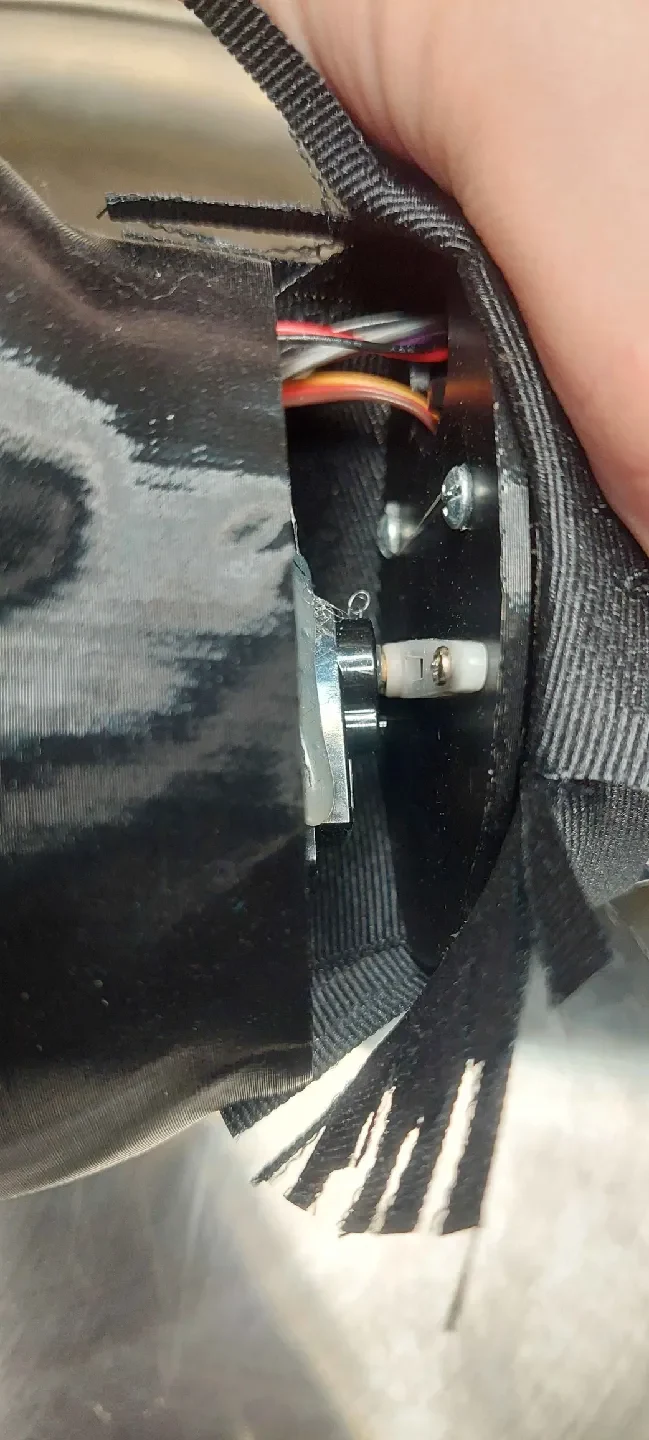

Установите сервопривод в верхнюю часть корпуса, подсоедините рычаг сервопривода, при необходимости склейте или прикрутите все вместе.
В будущем: я планирую добавить булавки к ногам и корпусу, чтобы облегчить сборку. Пока этого не произошло, следуйте инструкциям Данмана в оригинале.
Настройки печати
Бренд принтера:
Креативность
Принтер:
Эндер 3 Про
Поддерживает:
Да
Примечания:
Напечатано с использованием опор для деревьев. Большинству деталей требуется хотя бы некоторая поддержка.
Категория: Животные
