Портативный монитор 3D-принтера для OctoPrint............
Я создаю «портативную» версию с LiPo-аккумулятором емкостью 2500 мАч для беспроводного использования.

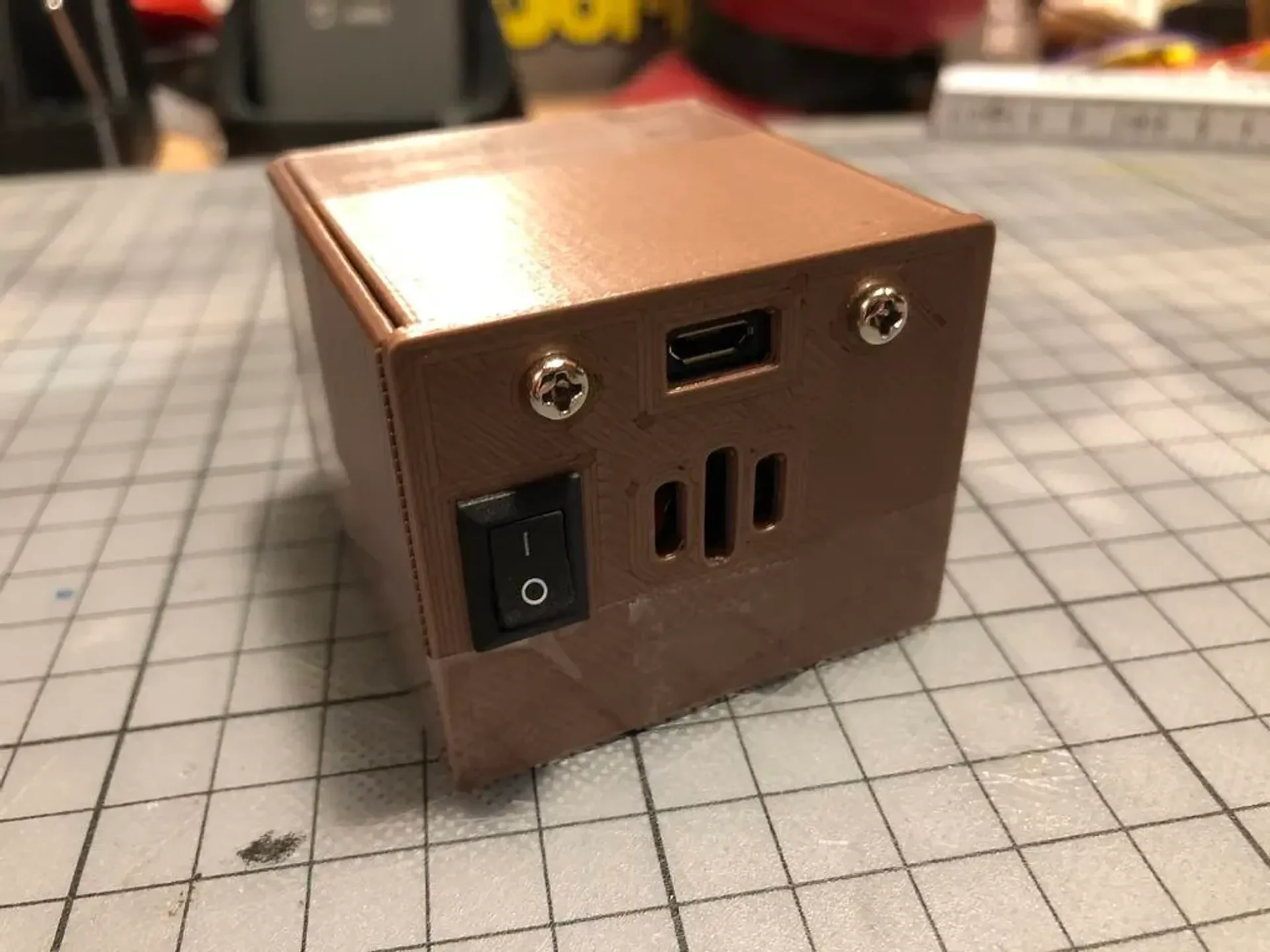

Я добавляю 2 версии: одну с USB-портом для внешней загрузки и питания и одну без него (корпус легко открыть для загрузки)

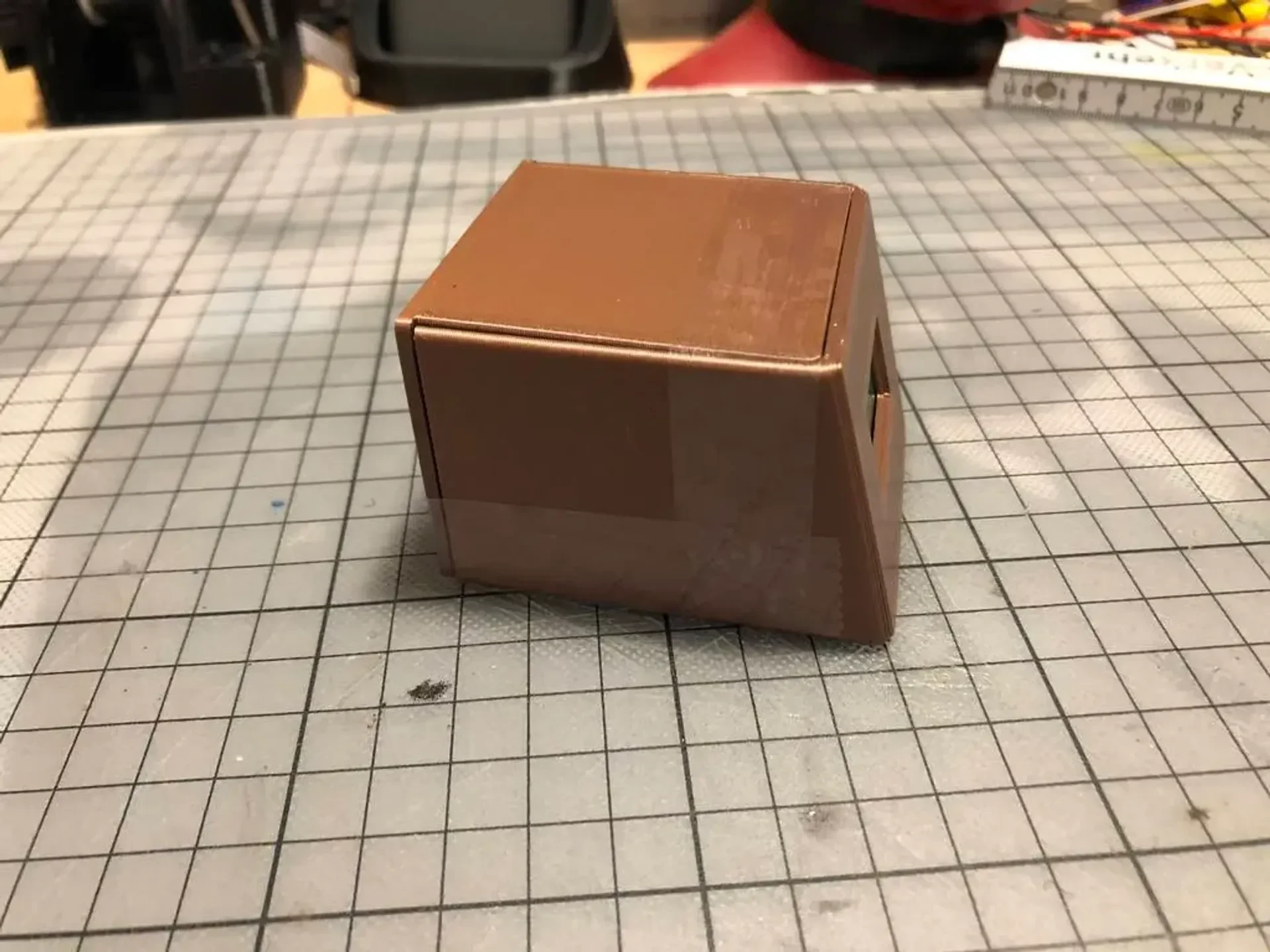

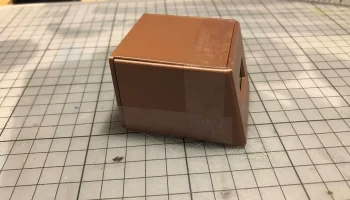

Беспроводная версия плотно прилегает, для USB-кабеля нужно немного больше места, поэтому мне пришлось заклеить чехол скотчем, чтобы он лучше держался XD
Я новичок в мире 3D и я новичок в Fusion360. Оригинальные файлы прилагаю. Не стесняйтесь редактировать и делать ремиксы, чтобы сделать их лучше… возможно, с помощью оснастки или винтов… что угодно… для лучшего понимания… Сделайте ремикс и дайте мне знать ;)

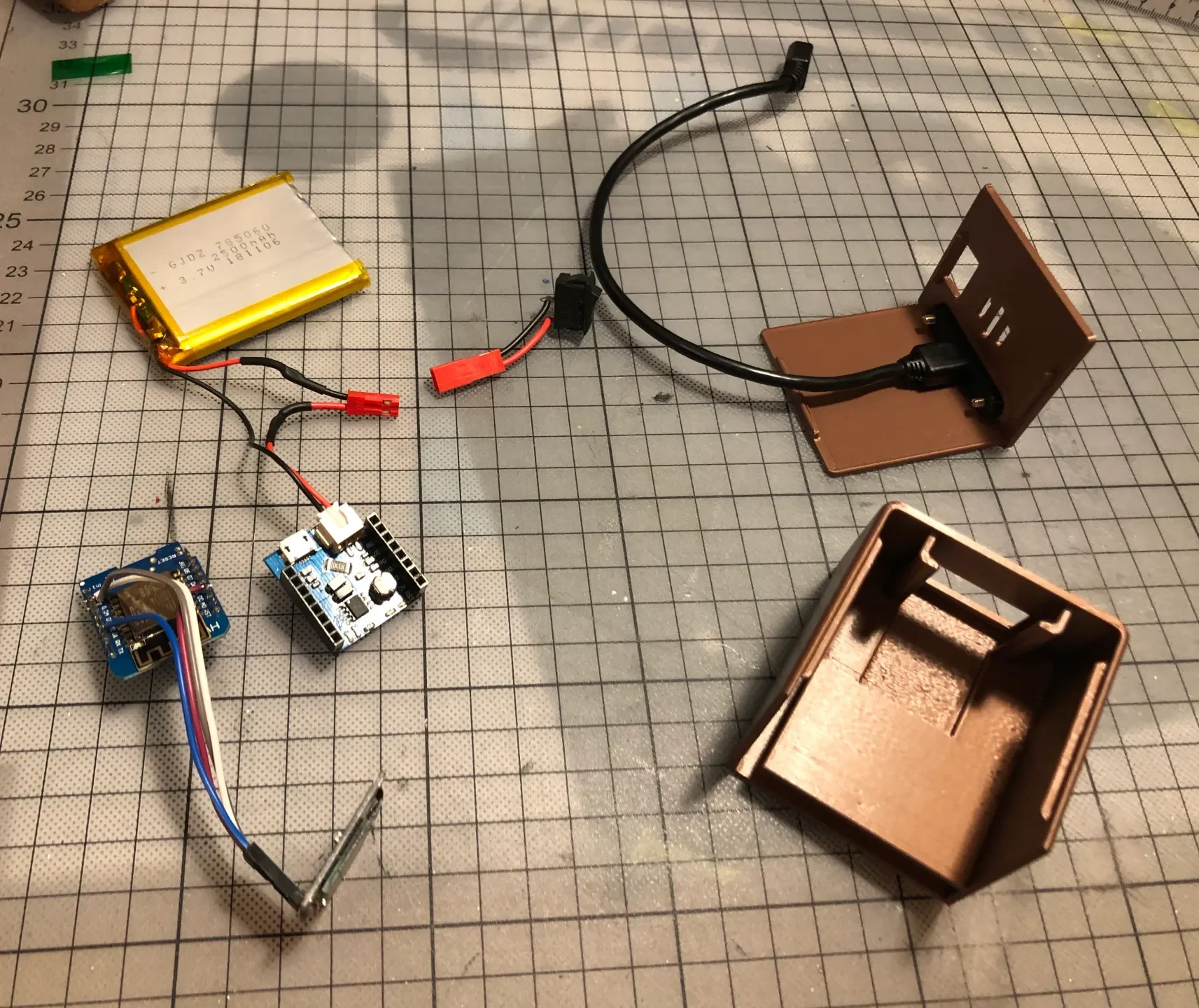

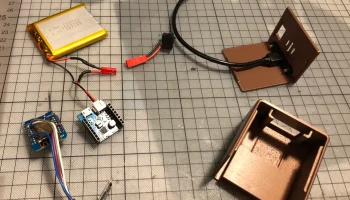

Части, которые я использую:

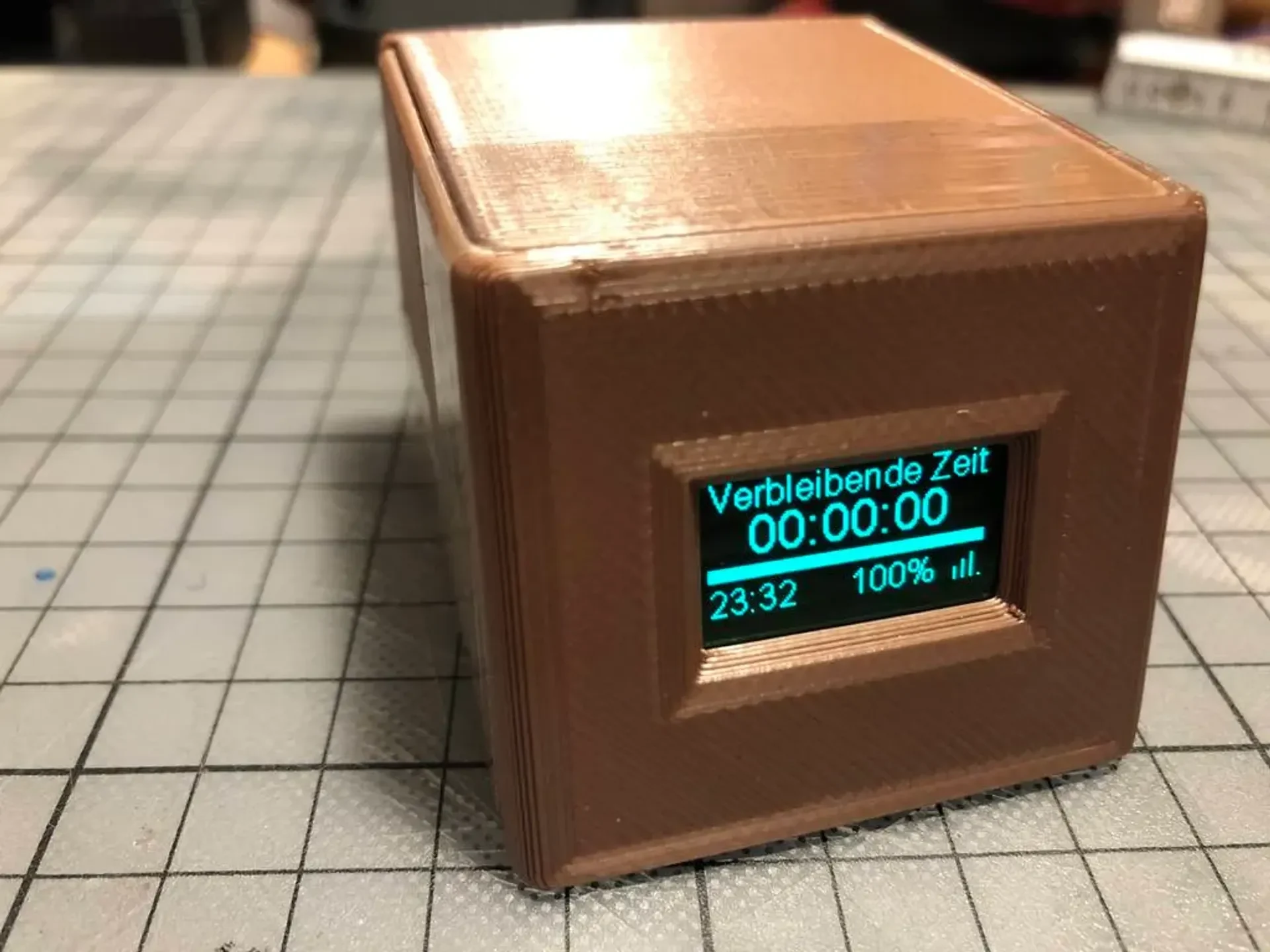

128 x 64 пикселей 0,96 Zoll OLED I2C-дисплей: https://amzn.to/32CfJej
D1 Mini — ESP8266: https://amzn.to/30EgxgO
Щит батареи для D1: https://amzn.to/2Y8MW1j
Порт микро-USB: https://amzn.to/2XLD26q

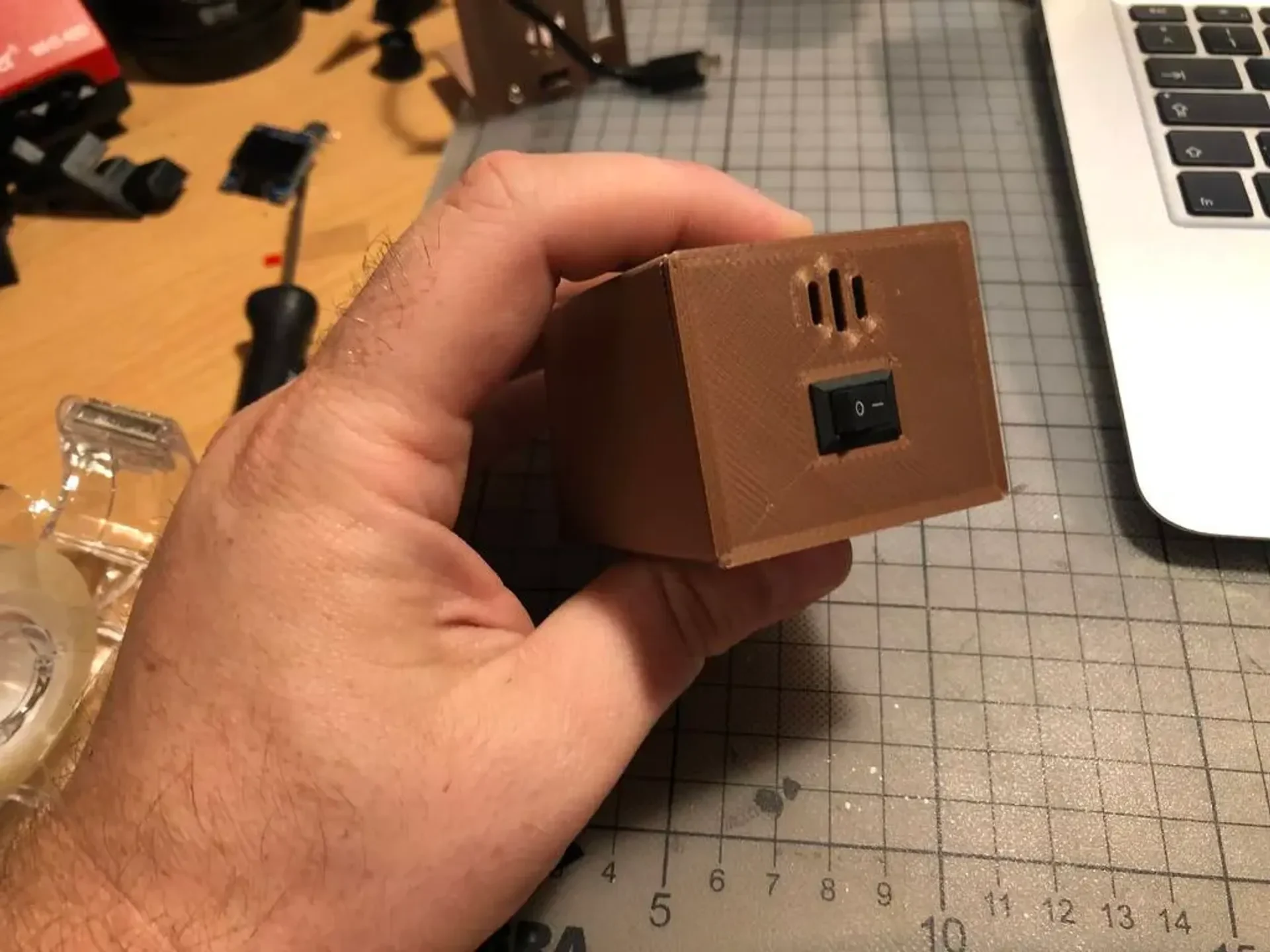

Переключатель включения/выключения SPST 13x8 мм: https://amzn.to/2XSz2RN
Литий-полимерный аккумулятор 3,7 В, 2500 мАч, 2-контактный JST: https://www.berrybase.de/strom/batterien-akkus/industrieakkus/lp-785060-lithium-polymer/lipo-akku-3-7v-2500mah-mit-2-pin-jst-stecker
РЕДАКТИРОВАТЬ: Здесь использованы эскизы Arduino.
Оригинал (с инструкциями по компиляции и тем, какие библиотеки вам нужны) https://github.com/Qrome/printer-monitor
И вот моя измененная и переведенная на немецкий вилка (все еще в стадии разработки) https://github.com/NeoRame/Printer-Monitor_DE
Настройки печати
Бренд принтера:
Anycubic
Принтер:
Цельнометаллическая Мега
Плоты:
Нет
��оддерживает:
Нет
Разрешение:
0,3
Заполнение:
15%
Нить: Zaper PLA Silk, бронза.
Пост-печать =============
Состояния переключателя и USB:
Выключение с помощью USB-штекера: монитор работает от ��нешнего источника питания (синий светодиод)
Включение без USB-разъема: монитор работает от аккумулятора
Включение с помощью USB-разъема: контролирует работу аккумулятора и нагрузку аккумулятора (красный светодиод), если аккумулятор заряжен, индикатор становится синим (только при подключенном кабеле)
