Модульная электронная стойка

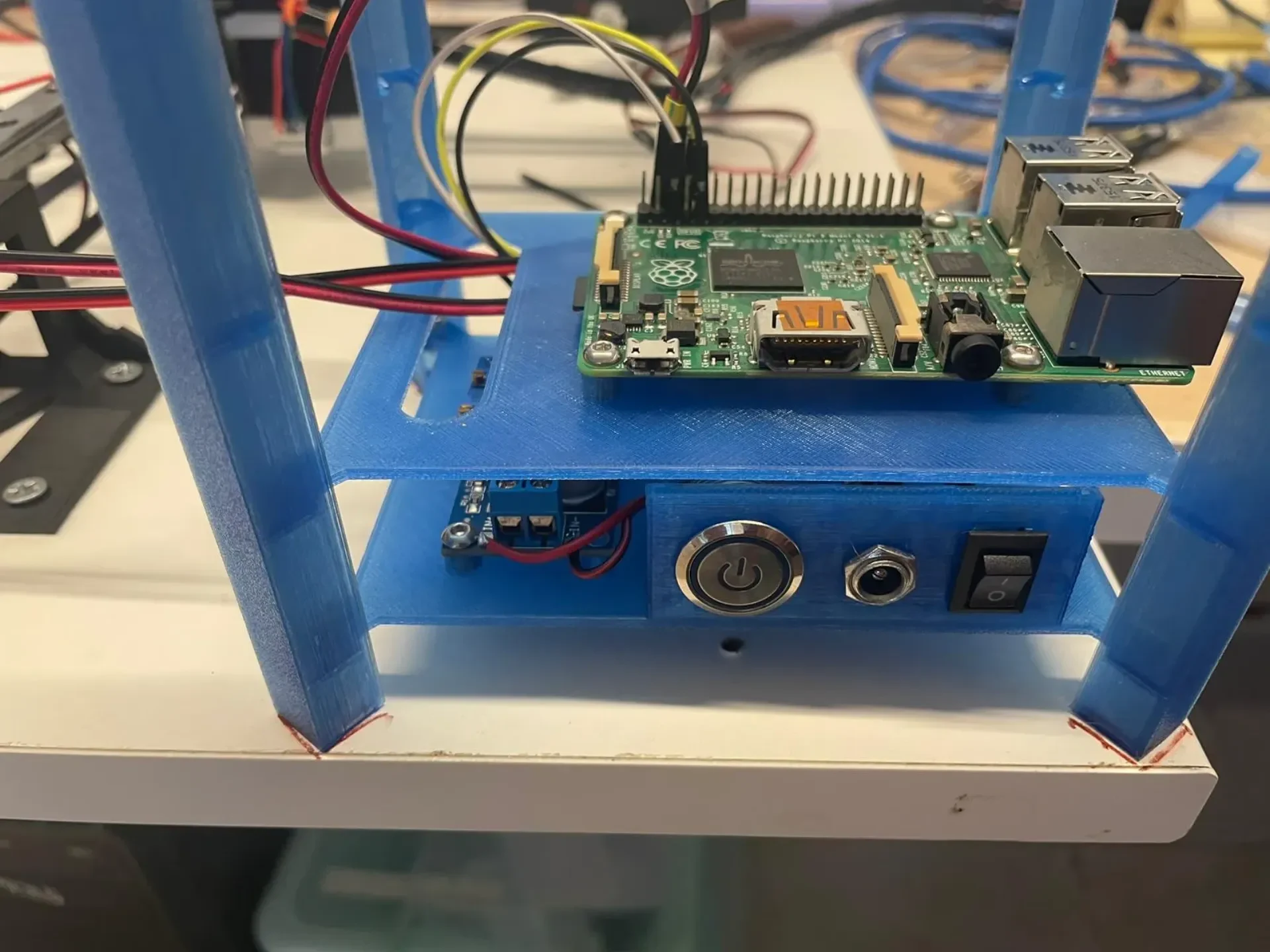

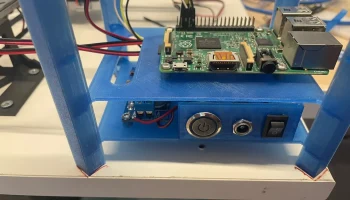

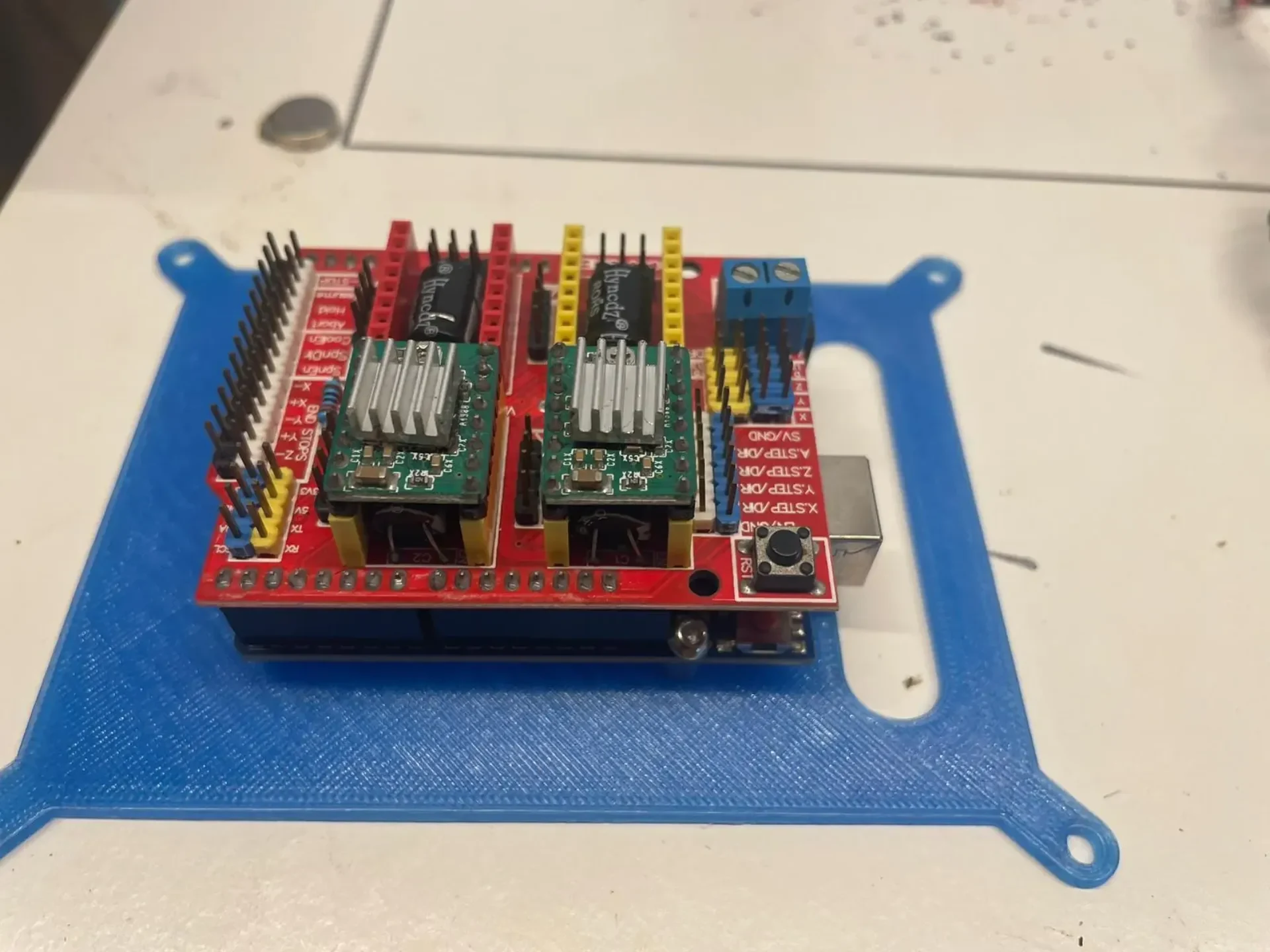

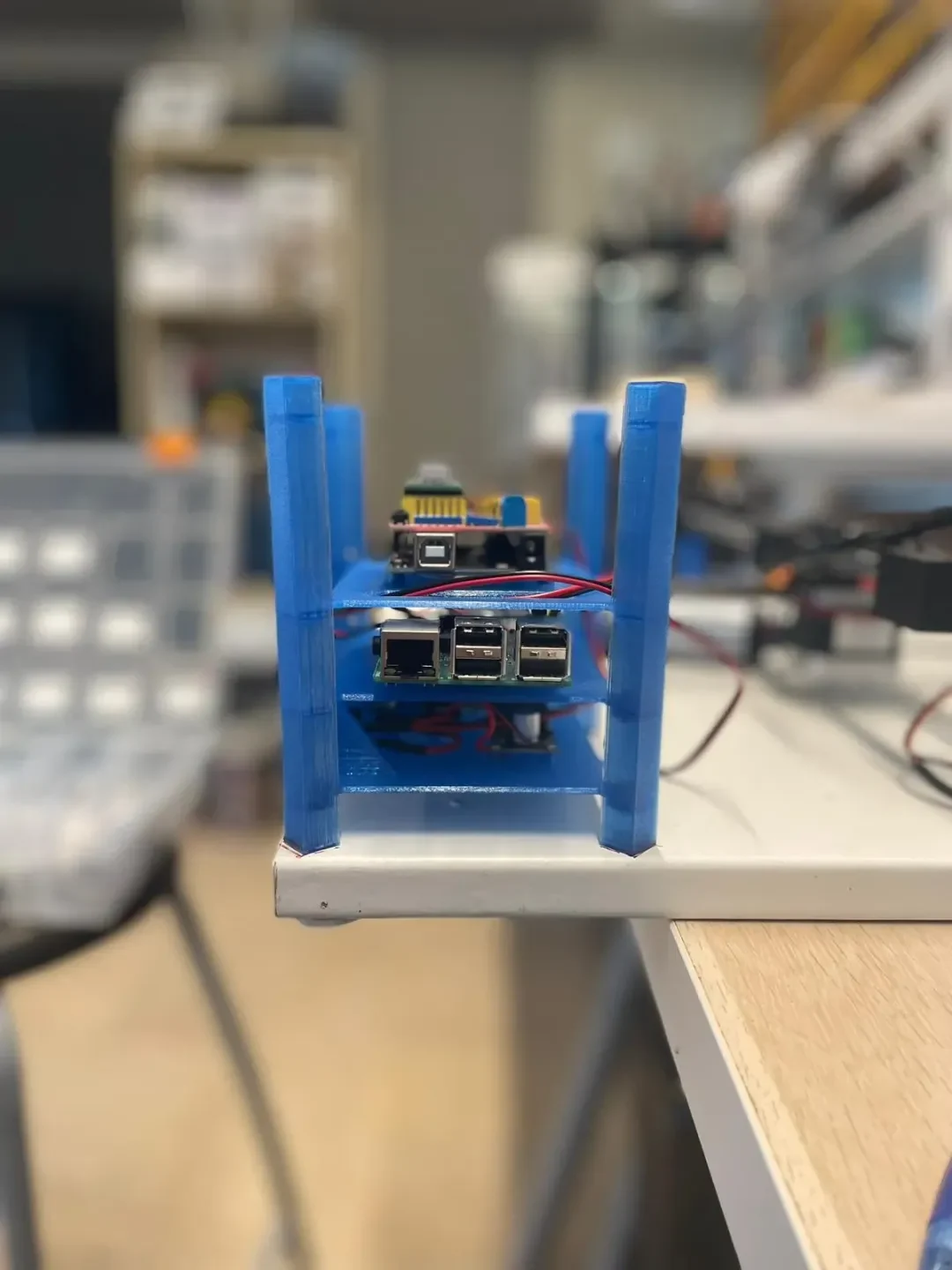

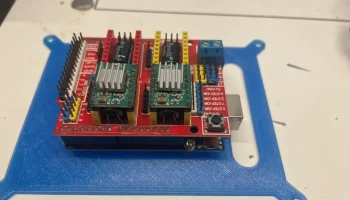

Это открытая модульная электронная стойка. Вы можете использовать его для создания любой конфигурации стойки с учетом ваших конкретных потребностей. В прилагаемом примере я разместил три полки для размещения всей электроники, необходимой для плоттера с ЧПУ. В первом находятся все силовые цепи и переключатели, во втором — Raspberry Pi, а в третьем — Arduino Uno с экраном ЧПУ. Вы можете использовать прикрепленные файлы SCAD для настройки вашей модели. Вам нужно будет включить «m_rack.scad», который содержит базовый код. Например, вы можете проверить «pi4_shelf.scad».

Для проекта вам понадобятся 4 ножки стойки (проверьте «rack_leg.scad», чтобы настроить расстояние между полками). Чтобы прикрепить полку к ножке, вам понадобятся четыре винта м3 диаметром 6 мм и четыре гайки м3. Вы можете использоватьrack_jig, чтобы помочь со сборкой.
