2-канальный корпус реле

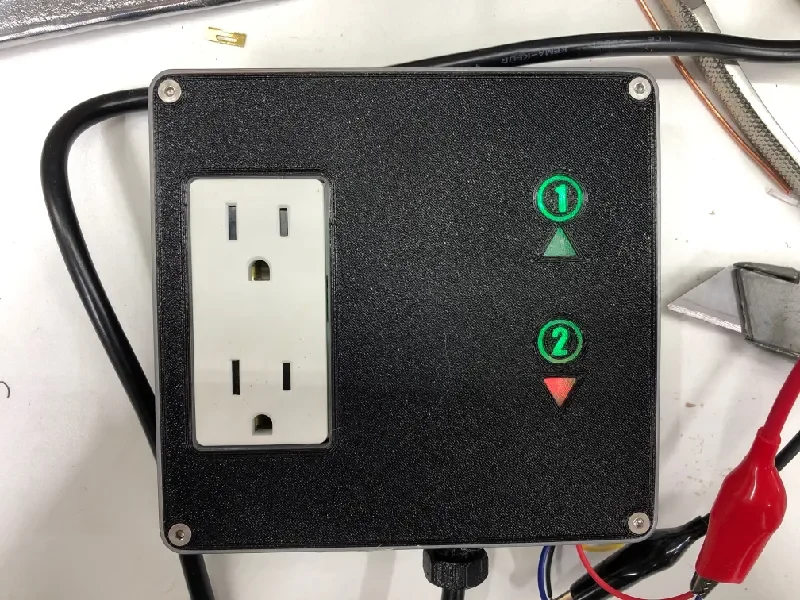

Мне нужен был способ контролировать температуру и освещение в камере печати с помощью Raspberry Pi, поэтому я собрал несколько запасных частей и деталей, которые валялись вокруг, и сконструировал этот маленький корпус реле. Он использует два одноканальных релейных модуля 5 В для независимого управления верхней и нижней розетками стандартной розетки.

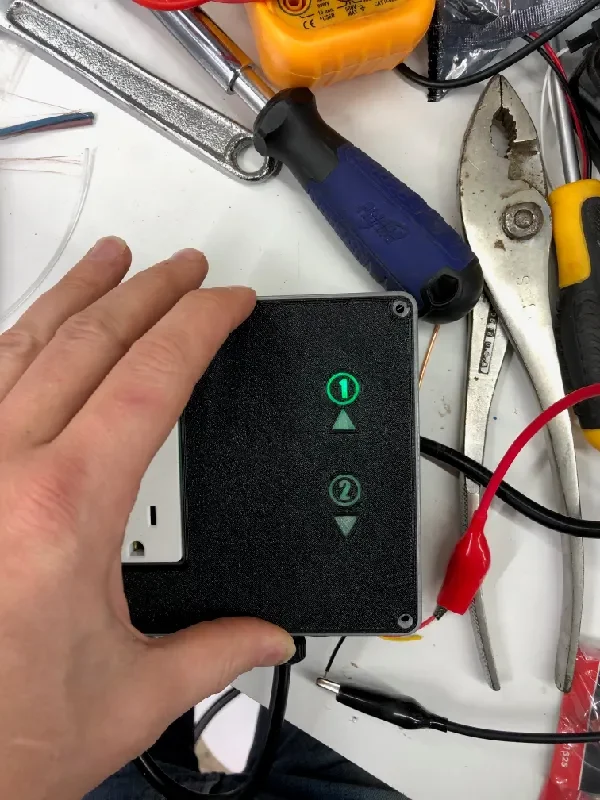

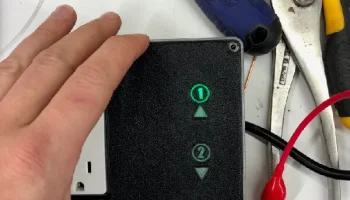

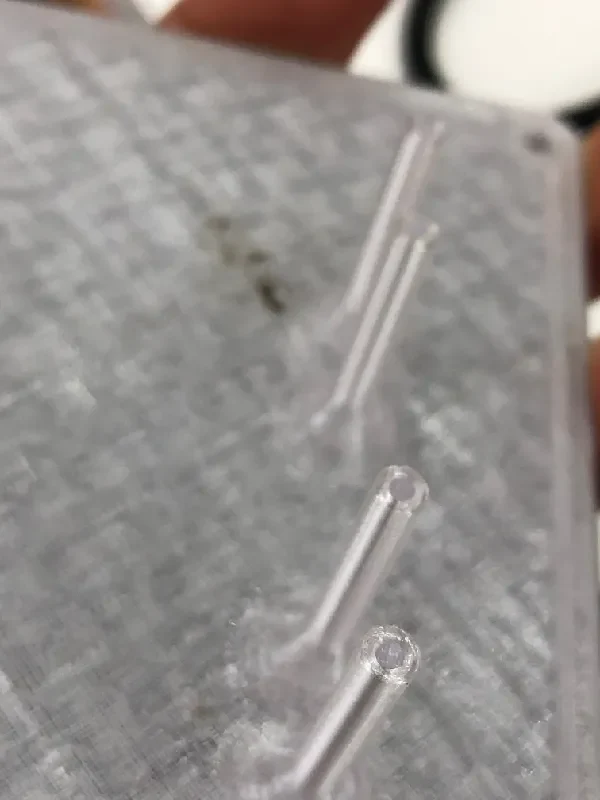

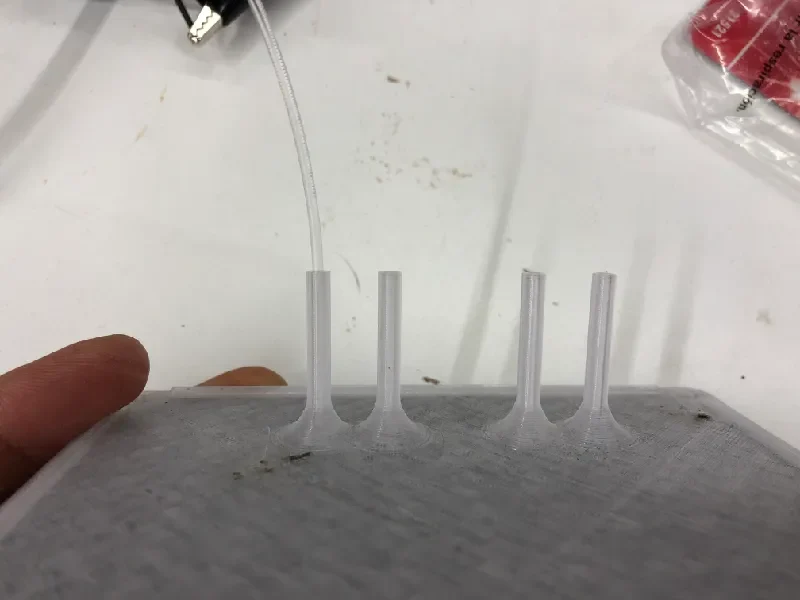

Поскольку в релейные модули встроены симпатичные маленькие светодиодные индикаторы, я также спроектировал несколько световых трубок, чтобы передавать информацию о состоянии на переднюю панель. Я использовал короткий кусок прозрачной нити PETG, отрезанный лезвием бритвы заподлицо в верхней части печатного корпуса световой трубки. При этом используется свойство [полного внутреннего отражения](https://en.wikipedia.org/wiki/Total_internal_reflection) для эффективного направления света от светодиода. Я был удивлён, насколько это эффективно — на втором фото оба модуля запитаны, но нить накаливания установлена ​​только в верхнем! Важно, чтобы конец нити был как можно более прозрачным, поэтому обязательно режьте лезвием бритвы, а не резаками заподлицо.

Я также включил небольшой компенсатор натяжения кабельного ввода, который я разработал для другого проекта. Он плотно прилегает к круглому шнуру диаметром 7 мм. Возможно, вам придется поэкспериментировать с настройками компенсации XY в слайсере, в зависимости от допусков вашего конкретного принт��ра.

Используемые детали:

[Модули реле 5 В] (https://www.amazon.com/gp/product/B07M88JRFY/ref=ppx_yo_dt_b_asin_title_o04_s01?ie=UTF8&psc=1)
[стереоразъемы 3,5 мм](https://www.amazon.com/gp/product/B089222S84/ref=ppx_yo_dt_b_asin_title_o03_s01?ie=UTF8&psc=1)
[шнур питания](https://www.amazon.com/Bergen-Industries-Inc-PS313163-Appliance/dp/B07BQCMPF2/ref=sr_1_5?dchild=1&keywords=ac%2Bcord%2B3%2Bprong&qid=1615407723&sr=8-5&th=1)
[розетка для декоративной розетки](https://www.amazon.com/Legrand-Seymour-radiant-885WCC21-Duplex/dp/B000UPGKZY/ref=sr_1_2?dchild=1&keywords=outlet+decorator&qid=1615407831&sr=8-2)
