Дело Тонуино

Реализация проекта tonuino: https://www.voss.earth/tonuino/

Используемые детали:

24-мм аркадные кнопки
poweradd slim 2 powerbank -> сломан для доступа к USB 5 В (чтобы снять верхнюю пластину, нужно приложить немало усилий, она подходит с трением)
динамик 50 мм
стандартный переключатель «19,2 х 12,9 мм» для 5В от павербанка
M3 Гайки и болты (гайки-вкладыши)

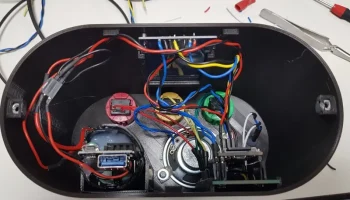

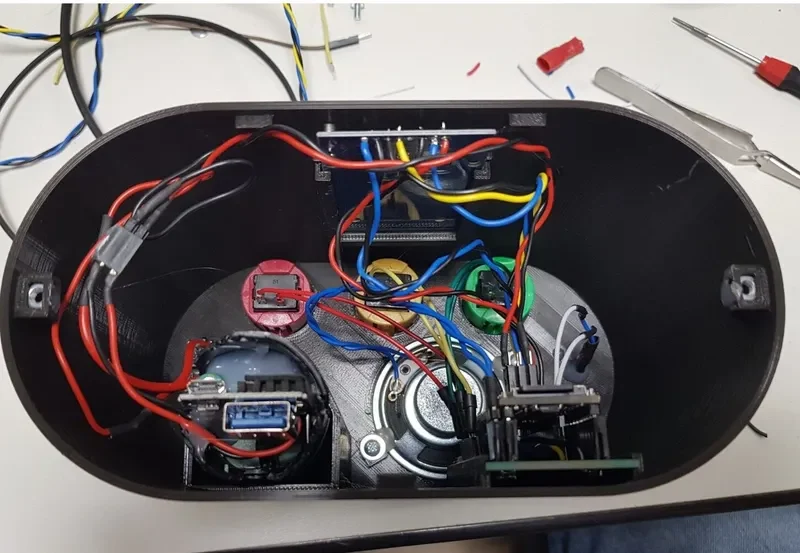

Важно, поскольку оригинальная печатная плата не прибыла вовремя, использовался вот такой прототип размером 70x30 мм: https://www.amazon.it/Basetta-Millefori-Vetronite-piastra-Prototype/dp/B075W1H2TL

Также вы можете использовать внешний аккумулятор, которым легче злоупотребить… Я в основном разрезал свой.

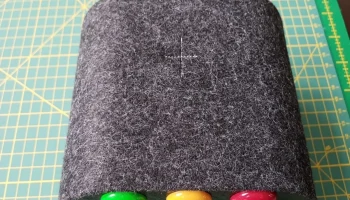

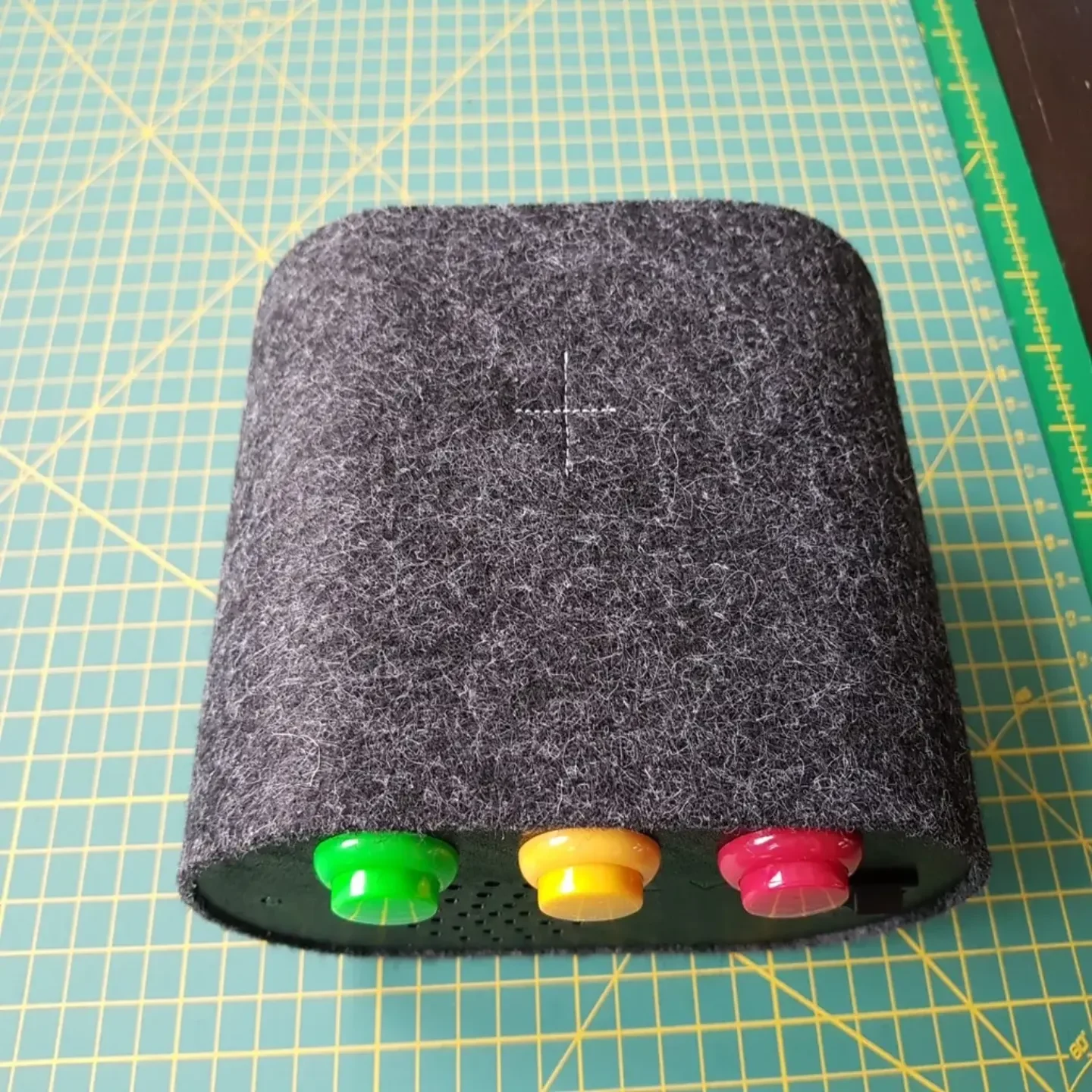

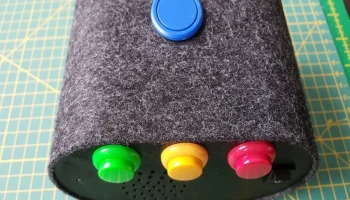

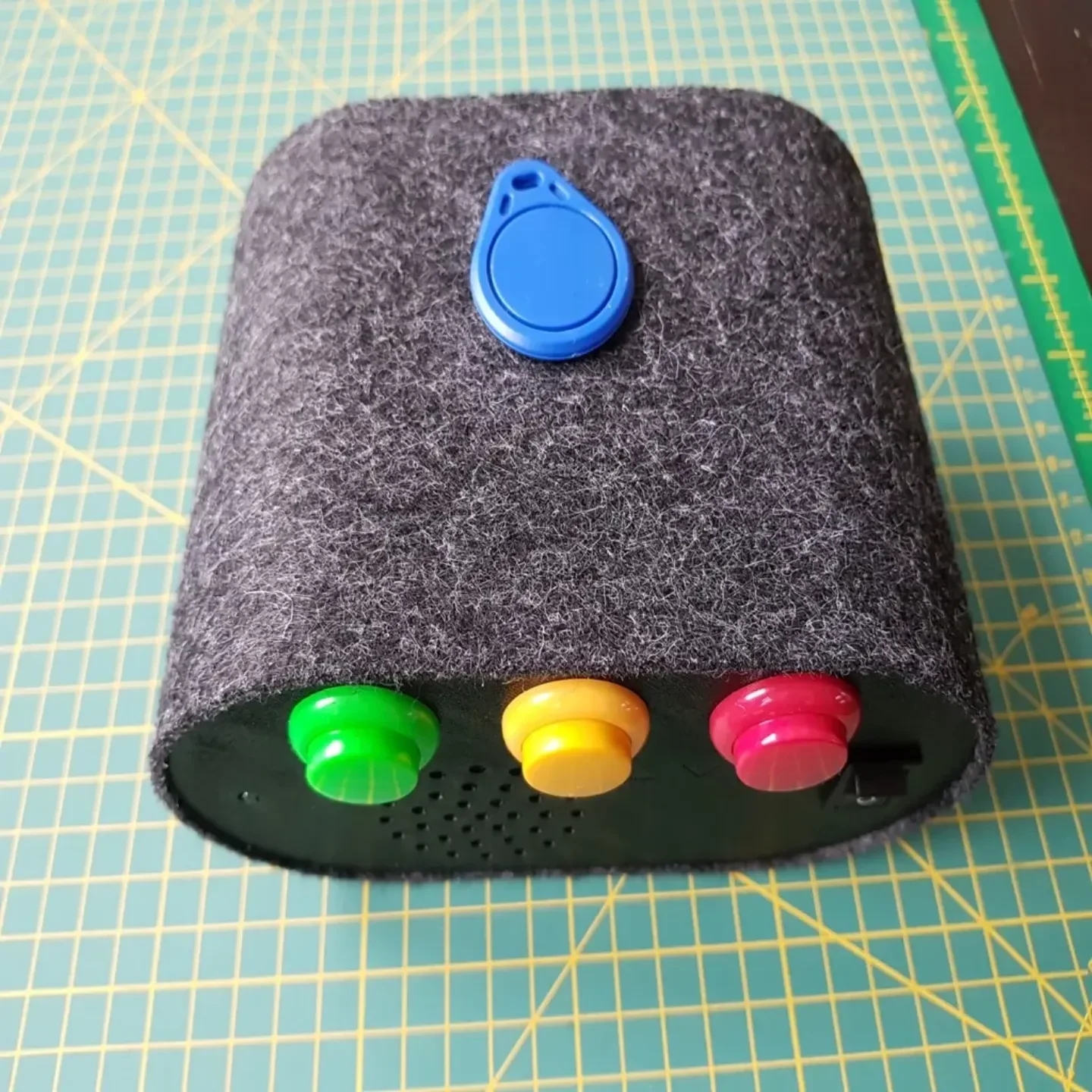

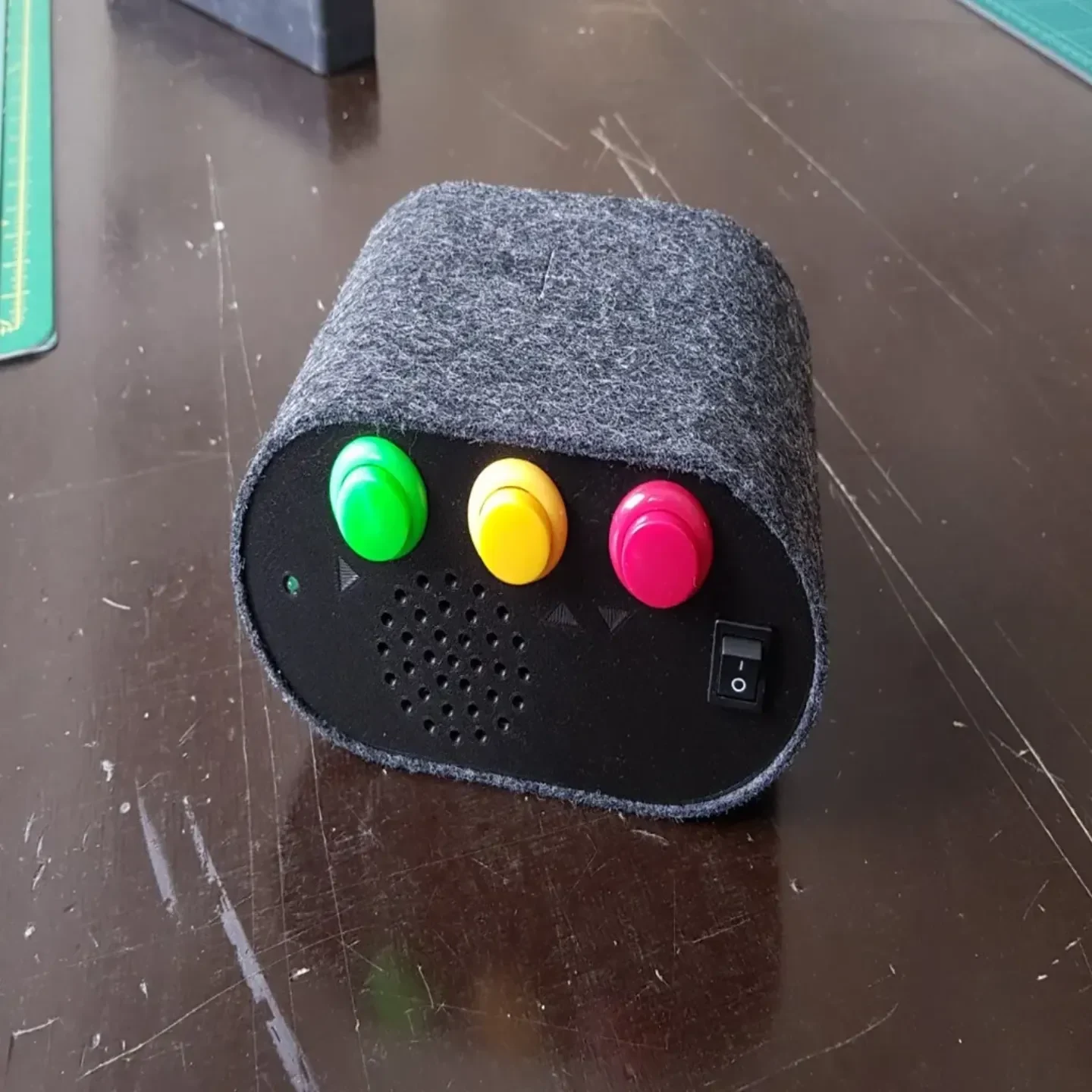

После сборки кусок фетра был отрезан по размеру и прикреплен двусторонним скотчем, на фетре пришитый крестик отмечает RFID-нашивку.

Обновление через пару месяцев:

Добавьте хот-снот на колонку и любые другие вещи, имеющие массу (пауэрбанк)
используйте подходящие перемычки с разъемами типа Molex 1/10 дюйма, китайские с круглым штекером слишком тонкие.
вообще используйте правильные провода
