Ваза со скрытым светодиодным кольцом............
ОСТАНАВЛИВАТЬСЯ! Я ценю, что вы зашли так далеко, но сделайте мне одолжение — прокрутите назад и нажмите кнопку «Мне нравится» и кнопку «Смотреть». Я ожидаю, что будут некоторые дополнения и изменения, и я хочу, чтобы вы их увидели. Это также помогает другим людям увидеть это.

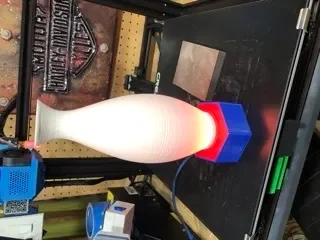

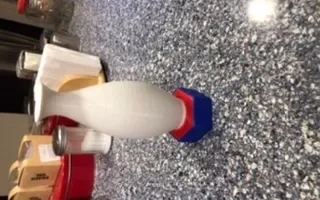

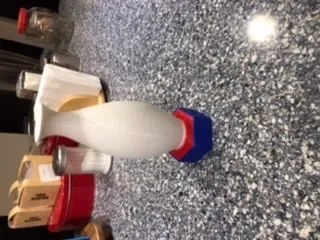

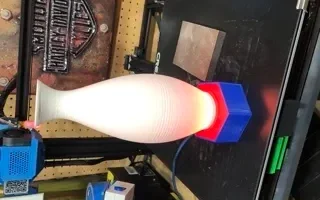

Это ваза со светодиодным кольцом Adafruit Neopixel, созданным по образцу ИНТЕРЬЕРА вазы. Спрятано! Он волшебным образом загорается светом, когда вы его подключаете.
Это среднепродвинутый проект. Вам придется использовать не только свои навыки печати, но и некоторые навыки работы с одноплатным компьютером — но не пугайтесь — я смог это понять.
Некоторые из моих ресурсов:
https://www.adafruit.com/
https://learn.adafruit.com/
https://www.adafruit.com/category/168
https://www.arduino.cc/
https://github.com/adafruit/Adafruit_DotStar/blob/master/examples/ASTRANDtest/Strandtest.ino
СПИСОК ЧАСТЕЙ:
https://www.amazon.com/Adafruit-NeoPixel-Ring-Integrated-Drivers/dp/B00KBXT9I0/ref=sr_1_5?crid=28LN WK21WU4X2&dchild=1&keywords=neopixel+ring+16&qid=1603968437&sprefix=neopixel+ring%2Caps%2C168&sr=8-5
https://www.amazon.com/LAFVIN-Board-ATmega328P-Micro-Controller-Arduino/dp/B07G99NNXL/ref=sr_1_2_sspa?crid =VGAP22DETBZ0&dchild=1&keywords=arduino+nano&qid=1603968489&sprefix=ardui%2Caps%2C432&sr=8-2-spons&psc=1&sp La=ZW5jcnlwdGVkUXVhbGlmaWVyPUFDOVBDNTRUVERNRVUmZW5jcnlwdGVkSWQ9QTazNzA4OTZRM0o2TlkyTDhNNDYmZW5jcnlwdGVkQWRJ ZD1BMDc0MTMwMEYwVlBGRkpMRzFTVyZ3aWRnZXROYW1lPXNwX2F0ZiZhY3Rpb249Y2xpY2tSZWRpcmVjdCZkb05vdExvZ0NsaWNrPXRydWU
ДОПОЛНИТЕЛЬНО: https://www.amazon.com/Elegoo-EL-CP-004-Multicolored-Breadboard-arduino/dp/B01EV70C78/ref=sr_1_3?crid=3 C4YV8023N2CZ&dchild=1&keywords=arduino+перемычка+провода&qid=1603968584&sprefix=arduino+ju%2Caps%2C197&sr=8-3
https://www.amazon.com/ELEGOO-Project-Tutorial-Controller-Projects/dp/B01D8KOZF4/ref=sr_1_1_sspa?crid=1ZD3WAO NNAE2J&dchild=1&keywords=arduino+starter+kit&qid=1603968751&sprefix=arduino+%2Caps%2C170&sr=8-1-spons&psc=1&s pLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUEzNllNSTFOMzQzWUsxJmVuY3J5cHRlZElkPUEwNDc1OTU5MzhaMkVUTlVLT0RKMiZlbmNyeXB0ZWRBZ ElkPUExMDAXMzc2M1RTT1dKR0NNR05TQiZ3aWRnZXROYW1lPXNwX2F0ZiZhY3Rpb249Y2xpY2tSZWRpcmVjdCZkb05vdExvZ0NsaWNrPXRydWU
Я не могу пытаться научить вас здесь Arduino Nano, но ресурсы указаны выше. Стартовый комплект доставляет массу удовольствия.
Вам потребуются некоторые базовые навыки пайки. Ваш первый шаг — припаять выводы к кольцу светодиода. Перечисленный выше комплект перемычек стоит недорого и в него входит запасной материал для игры. провода НЕ пройдут через отверстие в вазе с включенными разъемами. Обрежьте провод и отложите ЖЕНСКИЙ конец в сторону. Оставьте ровно столько провода на розеточном конце, чтобы его можно было позже зачистить и припаять. Отрежьте другой конец у разъема. Припаяйте три провода (5 В, заземление и вход данных) к кольцу. Обратите внимание на то, чтобы провода были лучше проложены в одном месте.
Это хорошее время, чтобы протестировать ваш Nano, ваш эскиз и вашу пайку. Подключите все и убедитесь, что все работает. После того, как вы напечатаете, не повредив отпечаток, возврата к проверке пайки или функционирования уже не будет.
Первое, что нужно распечатать, — это верх и низ основания. Это легко. Они имеют фрикционную посадку, поэтому вам может потребоваться незначительная постобработка, особенно если у вас маленькая слоновья нога. Отложите их в сторону.

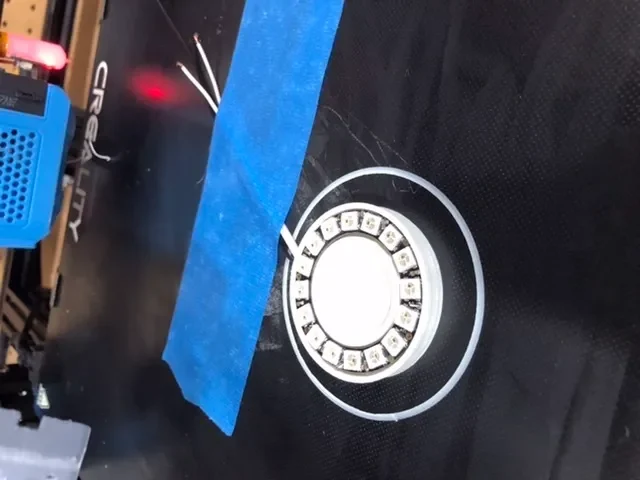

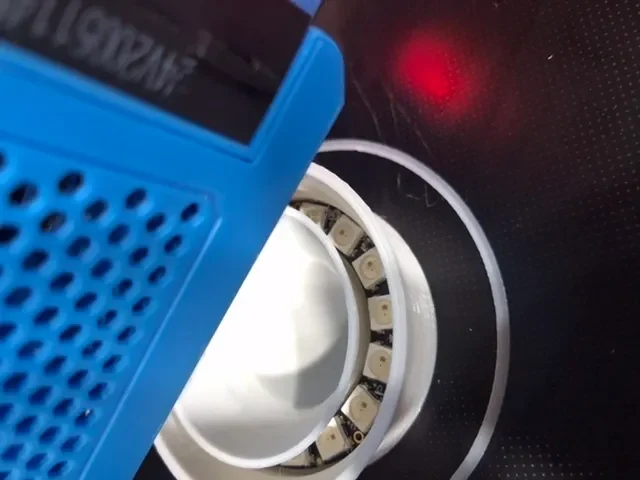

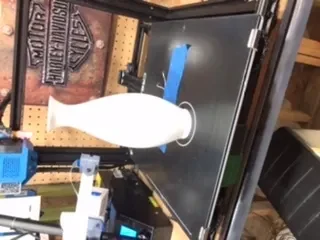

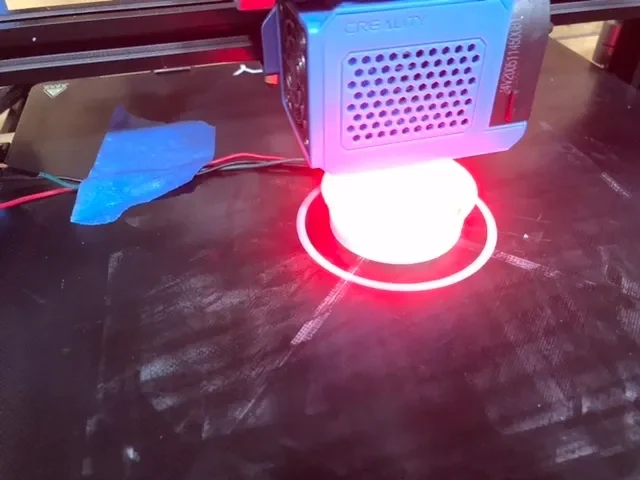

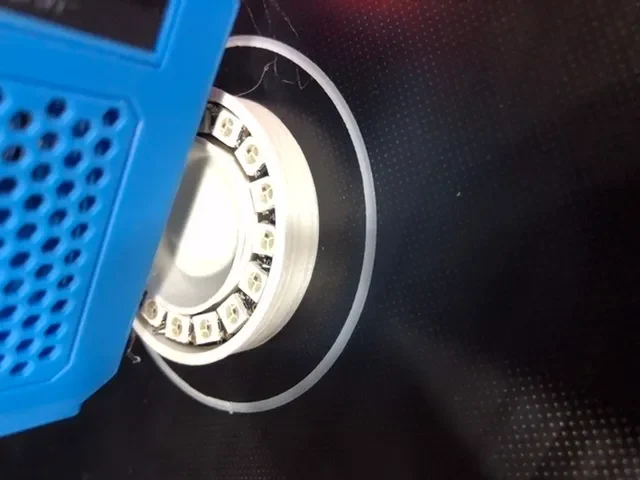

ОК, пора приступить к печати вазы. Вам необходимо установить команду паузы на высоте в слайсере примерно на 9 мм. Начните печать, когда будете уверены, что будете доступны во время паузы. Когда оно остановится, пропустите провода через отверстие и установите кольцо на место. Я бы прикрепил провода к станине, чтобы они не цеплялись за печатающую головку. Завершите печать!
Как только ваза будет готова, снова припаяйте гнездовые разъемы, защитите соединение лентой или термоусадкой, подключите их к нано и подключите!
Не забывайте — ЛАЙК ЛАЙК ЛАЙК, подписывайтесь и не стесняйтесь оставлять чаевые!
Настройки печати
Бренд принтера:
Креативность
Принтер:
CR-10
Плоты:
Нет
Поддерживает:
Да
Разрешение:
0,16
Заполнение:
100
Нить: Hatchbox PLA
Белый для вазы
Примечания:
Подберите цвет для основы
Пост-печать
Рассмотрите возможность горячего склеивания нано на месте и верхней части основания.
