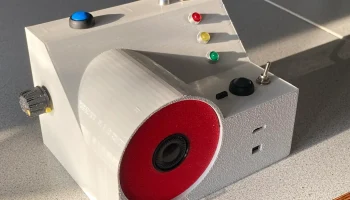

Таймер команд диапазона

Эту вещь, которую я недавно разработал, можно использовать в качестве таймера, например. команды диапазона.

Его можно запрограммировать на выдачу таких команд, как:

а) «На следующие соревнования — Загрузка»

б) «Начало»

в) «СТОП»

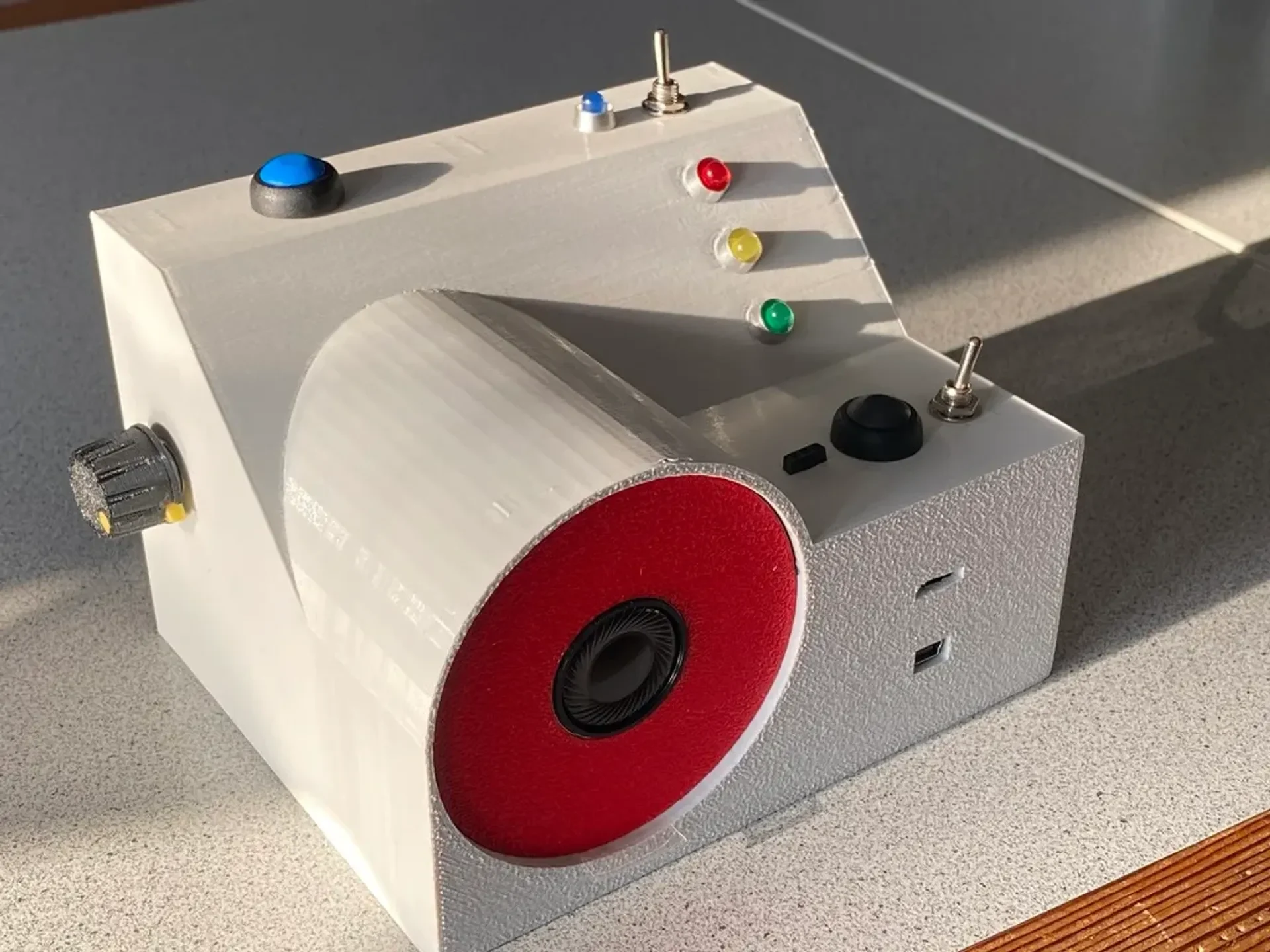

Светодиоды обозначают: «Включение», «Стоп» (КРАСНЫЙ), «Готовься» (ЖЕЛТЫЙ), «Съемка» (ЗЕЛЕНЫЙ).

Встроенный усилитель PAM 8404 и громкоговоритель дают четкие команды. Команды были созданы с помощью приложений преобразования текста в речь, а затем немного отредактированы с помощью аудиоредактора. Я сделал три команды: см. выше a, b, c.

Все они имеют формат mp3 и сохраняются на карте micro-SD для DFPlayer-mini.

Arduino Nano и дополнительные светодиоды, провода, резисторы, аккумулятор, разъемы, кнопки и переключатели завершают инвестиции. Я думаю, это стоит около 15 долларов, включая PLA-нить.

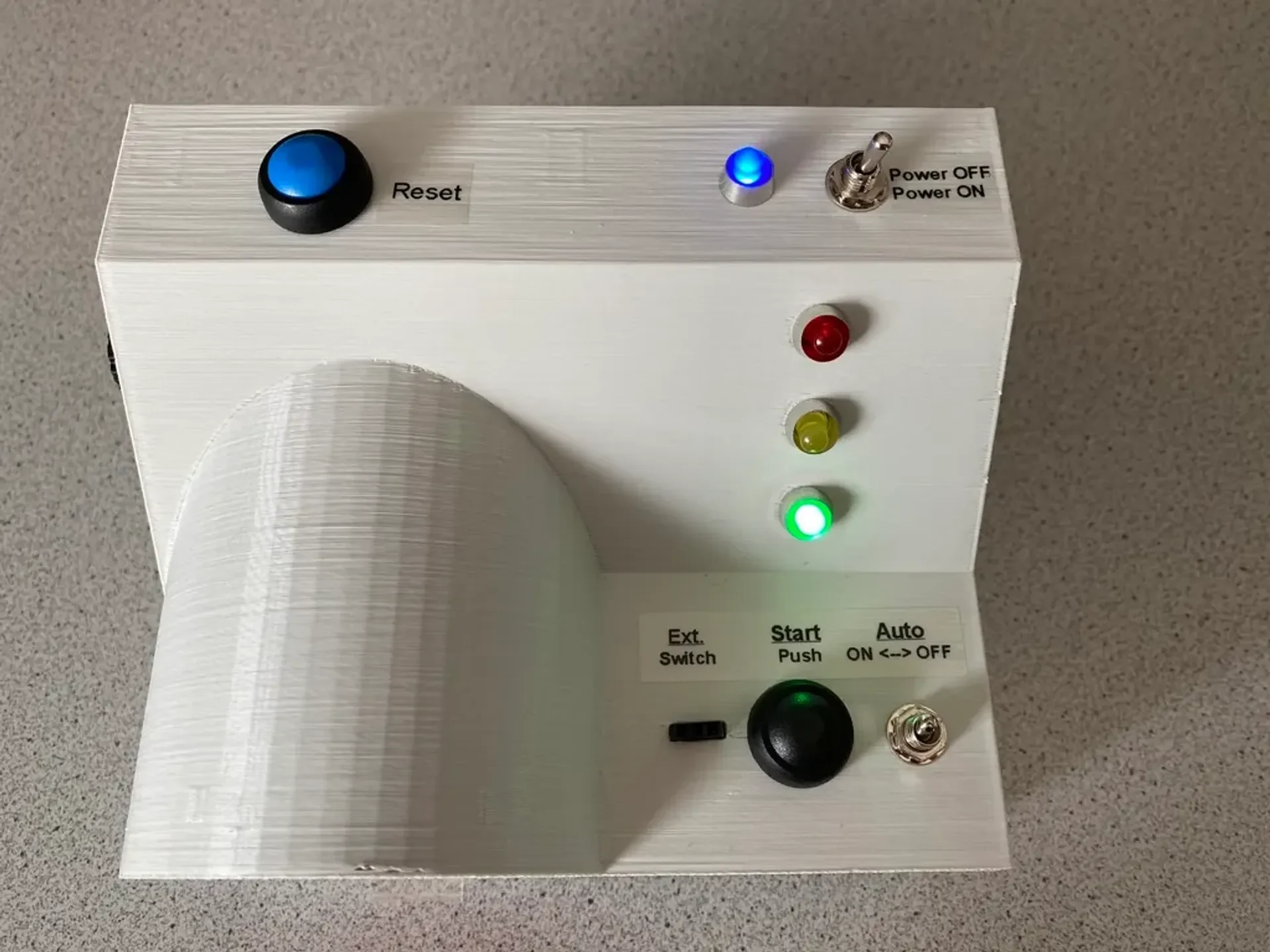

Режимы:

У вас есть 3 режима работы:
Внеш.: используйте внешний переключатель (ножной переключатель, другое) для запуска операции по каждому выстрелу!
Нажмите кнопку: используйте кнопку «Пуск», чтобы начать
Авто: установите правый переключатель из правого положения (автовыключение) в левое (автовключение). Затем после команды СТОП он автоматически перезапускается через пару секунд.
Кнопка сброса для сброса Arduino.

Операция:

Включение питания (горит синий светодиод)
Начните с 1. или 2. или 3.
Загорается желтый светодиод, голос говорит:… На следующее соревнование — ЗАРЯЖАЙ...
Затем… ПУСК (Зеленый светодиод). Затем у вас есть 50 секунд времени, чтобы выполнить то, что вы когда-либо практикуете.
Через 40 секунд загорится желтый светодиод, указывающий на необходимость ускориться. Ваши последние 10 секунд истекают....
Через 50 секунд после СТАРТа загорается красный светодиод, это команда СТОП.
Через несколько секунд красный светодиод погаснет. Вы готовы к следующему раунду.

Это очень полезно для обучения, это доставляет массу удовольствия, и создавать его было очень весело.

Настройки печати

Бренд принтера:

Пруса

Принтер:

я3 МК3

Плоты:

Не имеет значения

Поддерживает:

Не имеет значения

Разрешение:

Средний или тонкий

Заполнение:

Ваш выбор

Нить: Ваш выбор PLA (ваш выбор) Ваш выбор

Примечания:

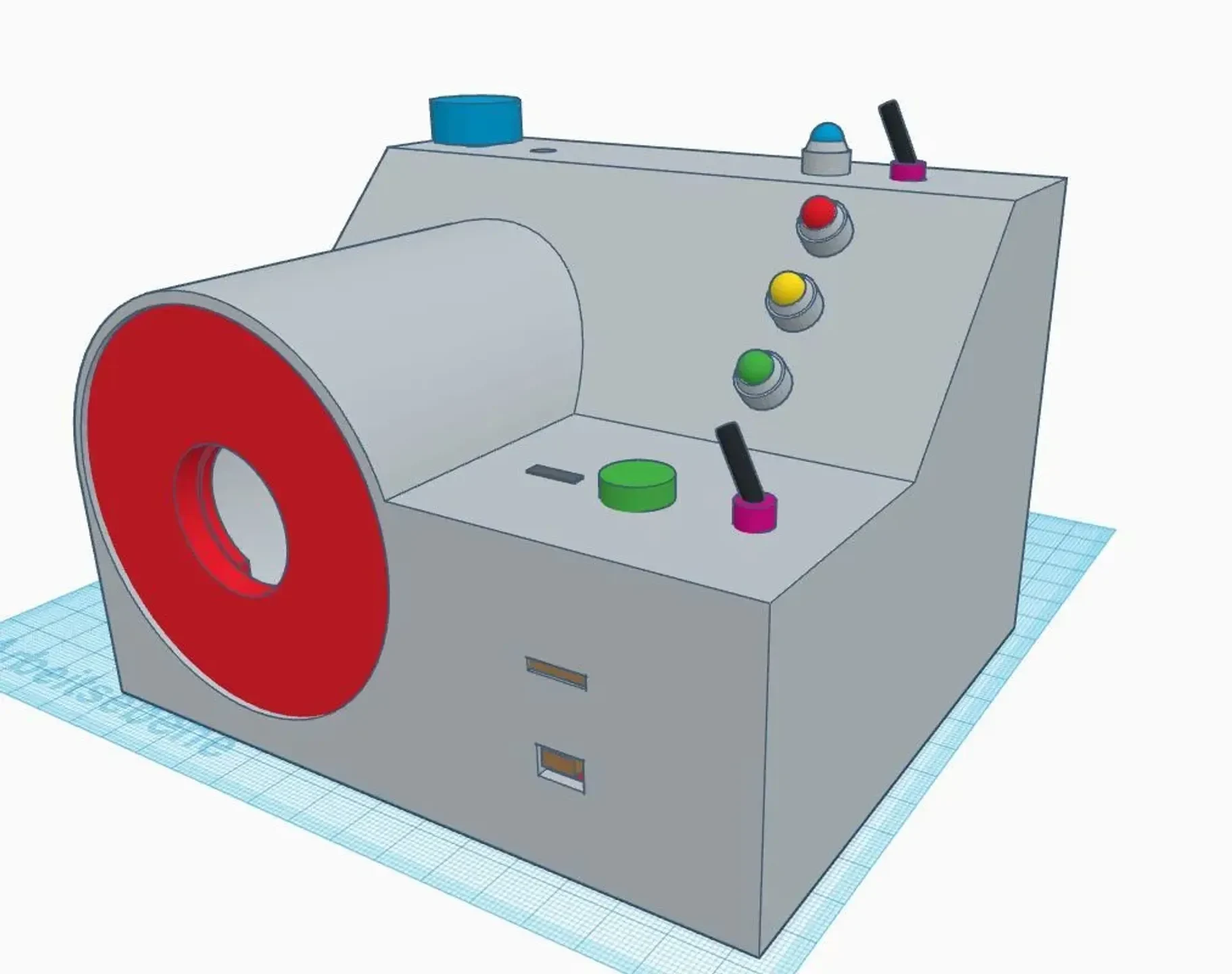

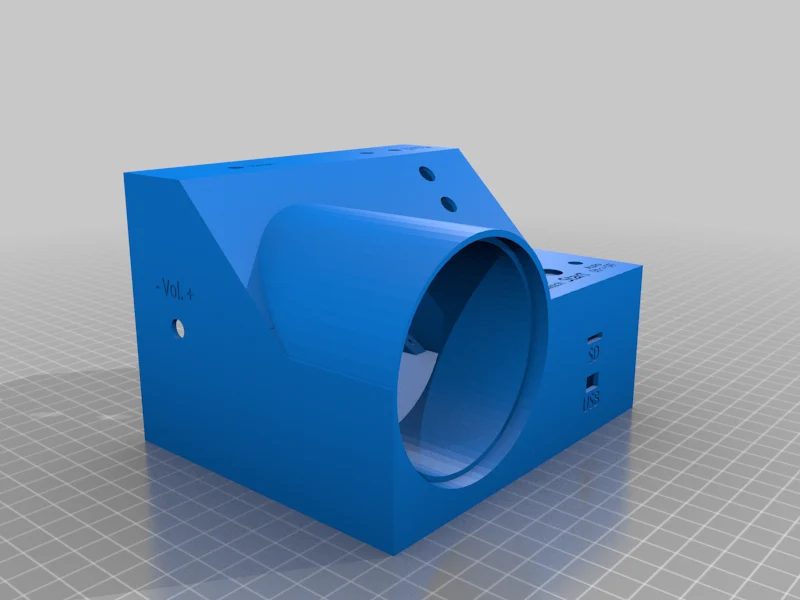

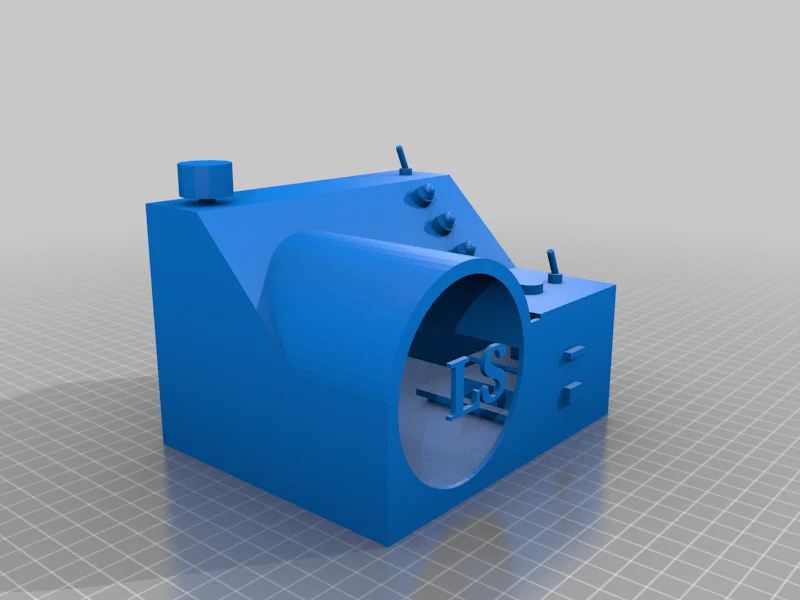

Вам нужно определиться с плотом или опорой. Зависит от файла(ов). Я построил основной корпус с отверстием для громкоговорителя на рабочей пластине. Моя Пруса хорошо печатала В ОСНОВНОМ без подставок. Я просто использовал созданные ВРУЧНУЮ опоры только в отверстии динамика.
Пластину динамика необходимо изменить в зависимости от вашего динамика. Я распечатал динамик размером 99%, чтобы он лучше помещался в корпусе. Никаких переделок!

Звук вполне приемлемый для динамика диаметром 28 мм. Звук просто отличный, после того, как вы встроите его в корпус. Раньше вы едва могли слышать говорящего. Имейте это в виду. Модуль PAM 8403 справляется со своей задачей достойно, у меня работает на громкости менее 50%. Я воодушевлен тем, как ведет себя мой новый динамик, как только он прибудет (из-за фактического времени выполнения заказа Corona...).

Внутри монтажная стойка требует некоторого внимания, так как детали чаще всего монтируются по-разному.

Я использую (пока) внутренний аккумулятор из 4 батареек типа АА (перезаряжаемых).

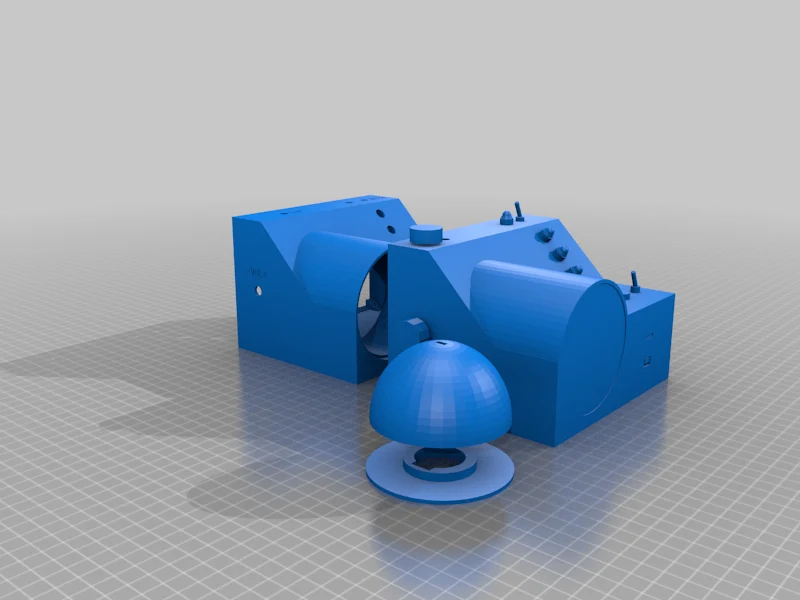

Возможно, вам придется отсортировать файлы и, вероятно, разделить соединенные поверхности для более точной настройки.

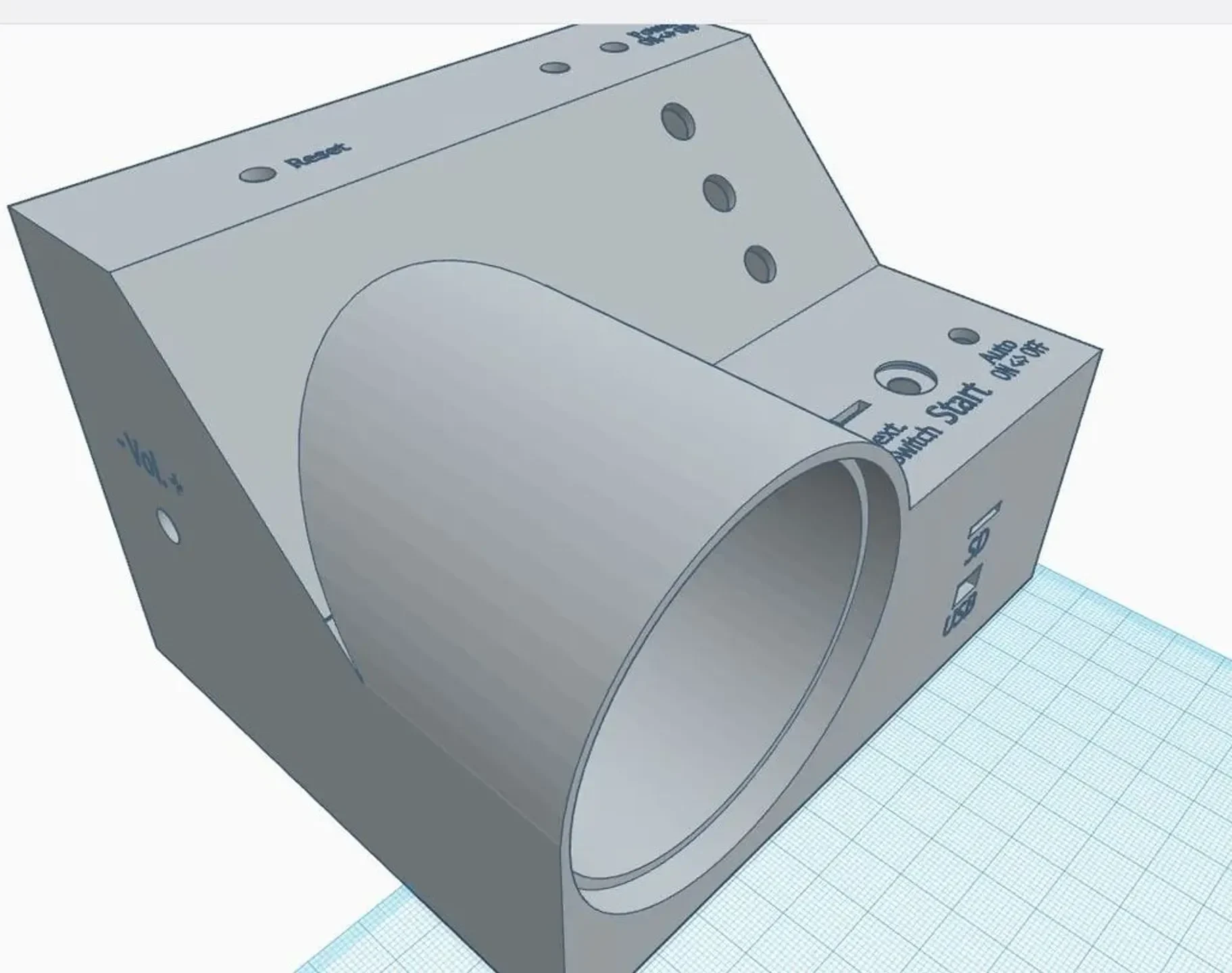

Одна версия корпуса уже соде��жит все необходимые описания в печатном виде. На тот случай, если вам это понравится.
