Зарядное устройство для мини-гусеничного погрузчика Bluet...

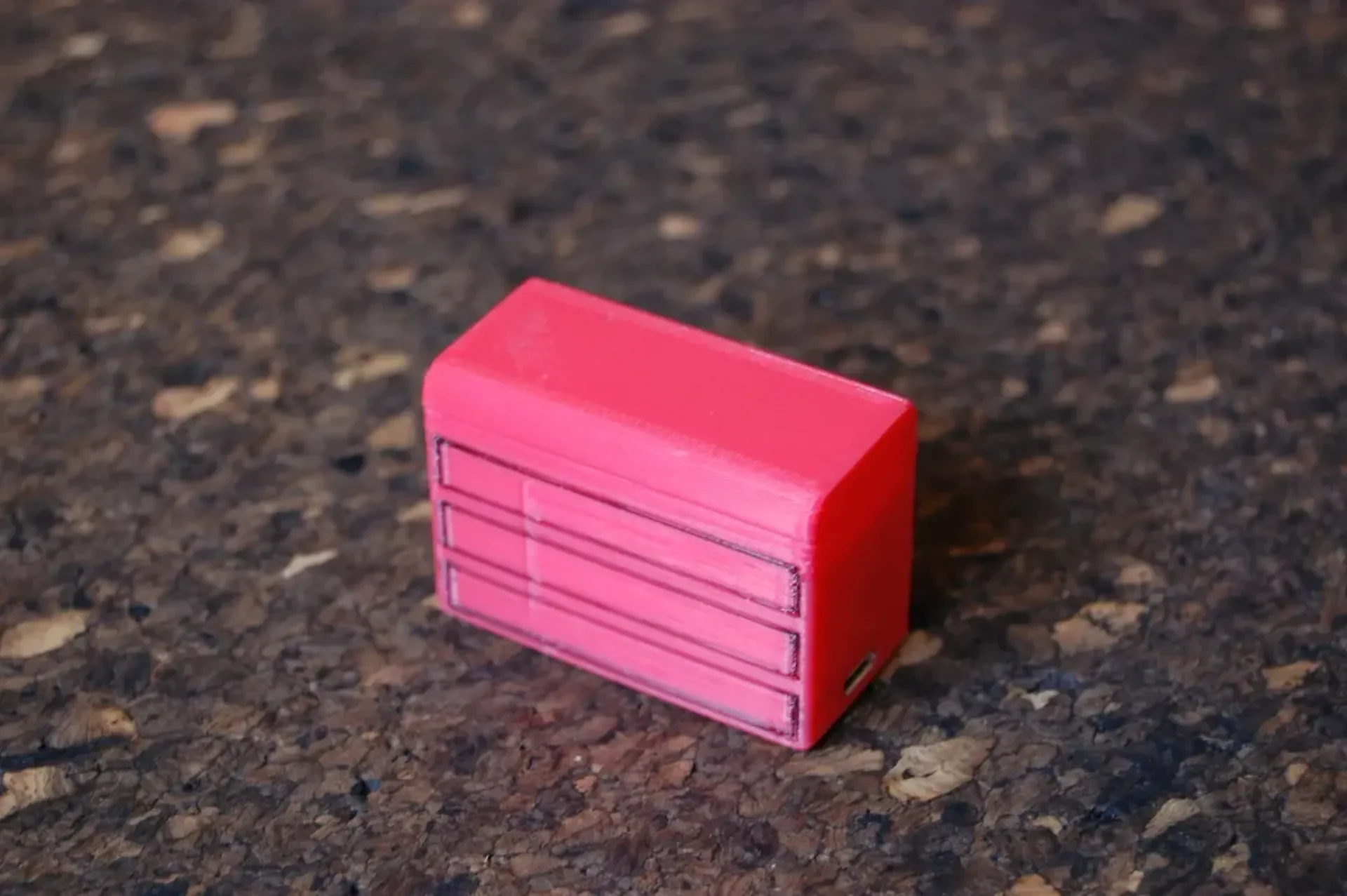

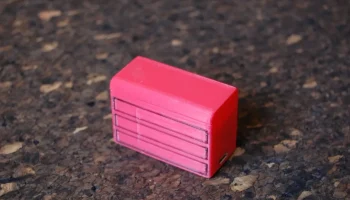

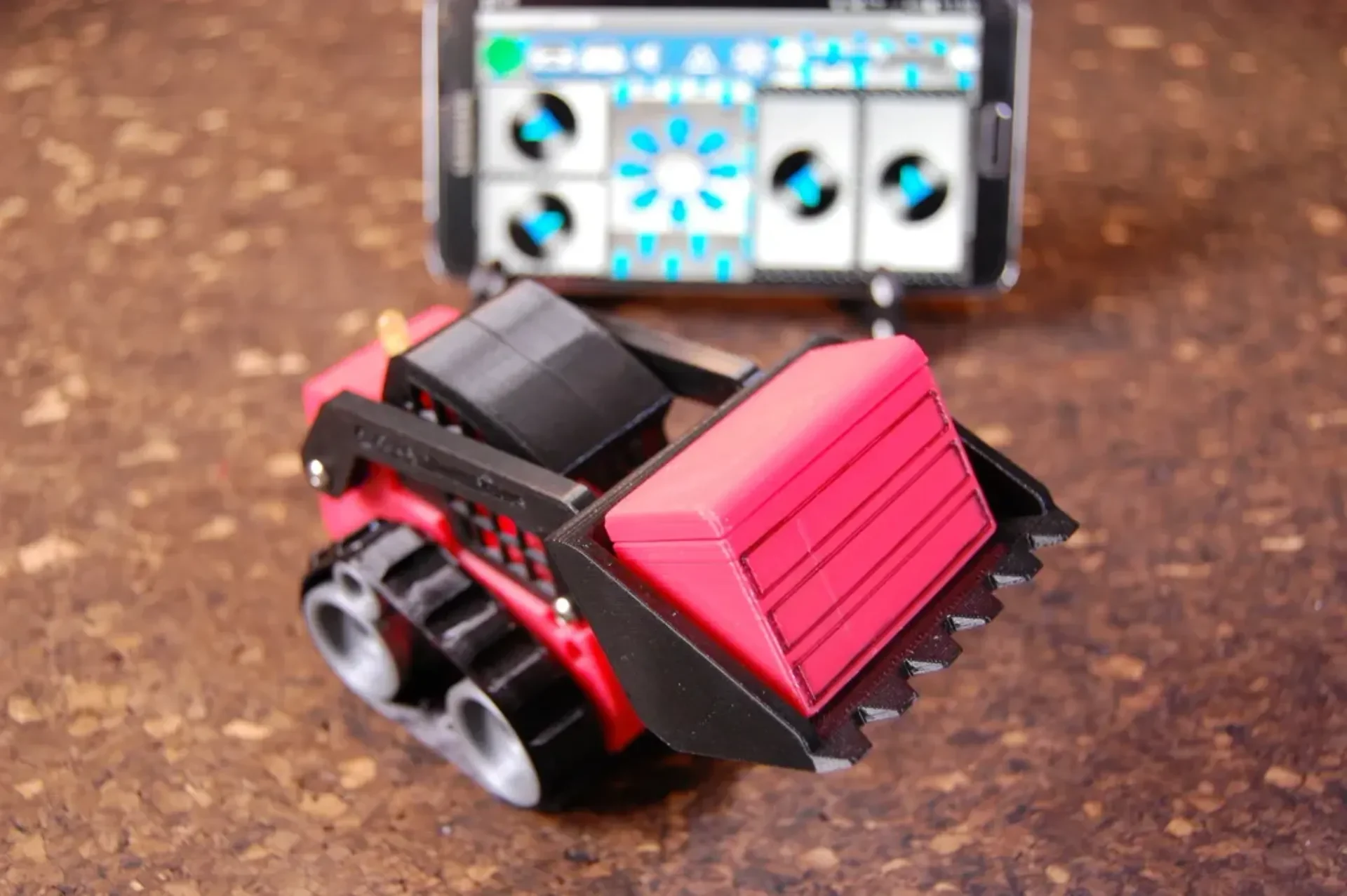

Это зарядное устройство, которое я создал для своего небольшого гусеничного погрузчика, управляемого через Bluetooth.

Это позволяет заряжать гусеничный погрузчик с помощью стандартного зарядного устройства для телефона с разъемом micro USB.

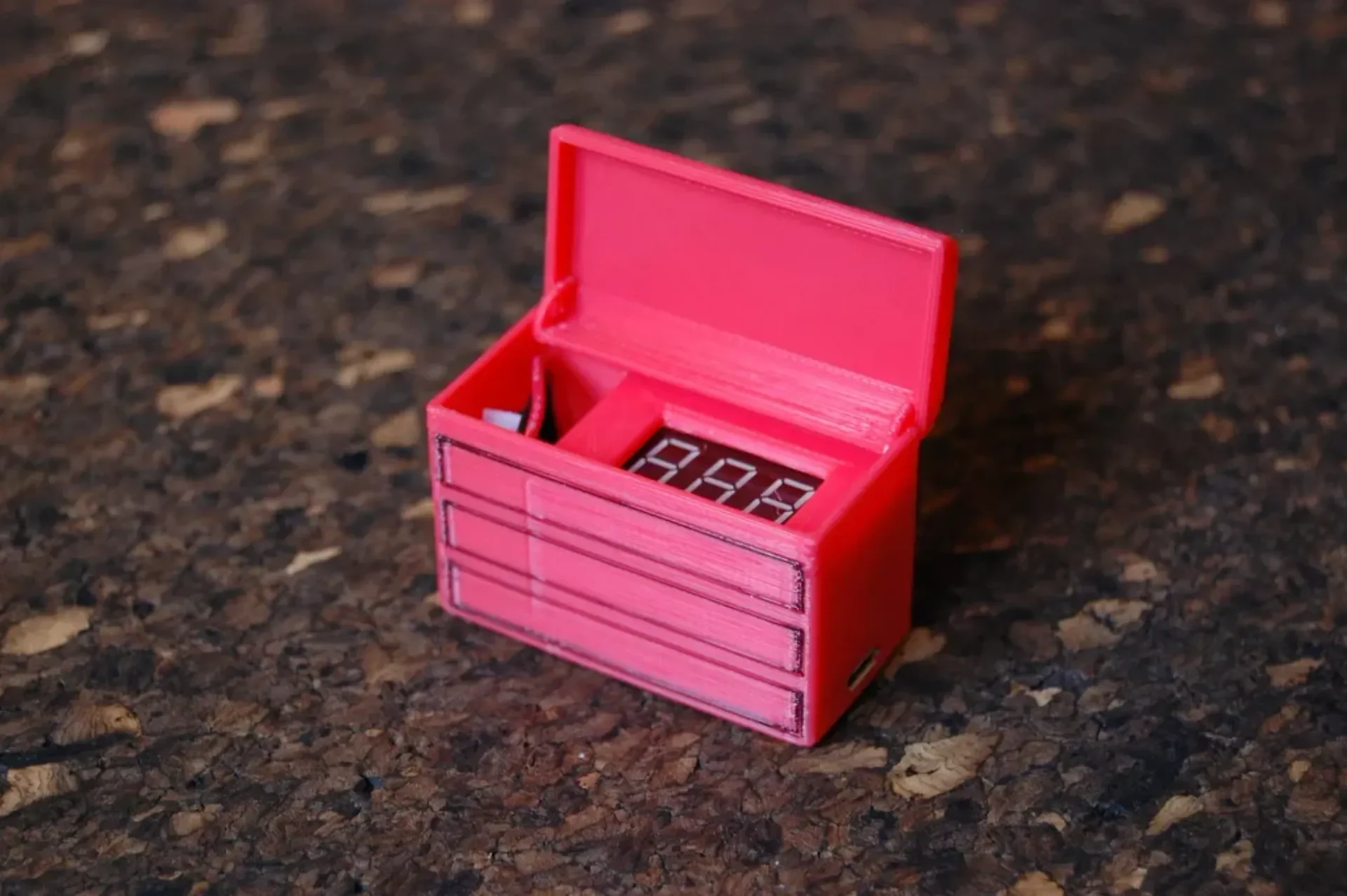

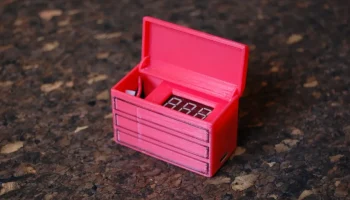

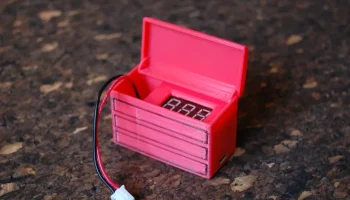

Он также позволяет проверить напряжение аккумуляторной батареи внутри гусеничного погрузчика. Когда USB-кабель не подключен, отображается фактическое напряжение элемента. При подключении USB-кабеля отображается напряжение зарядки.

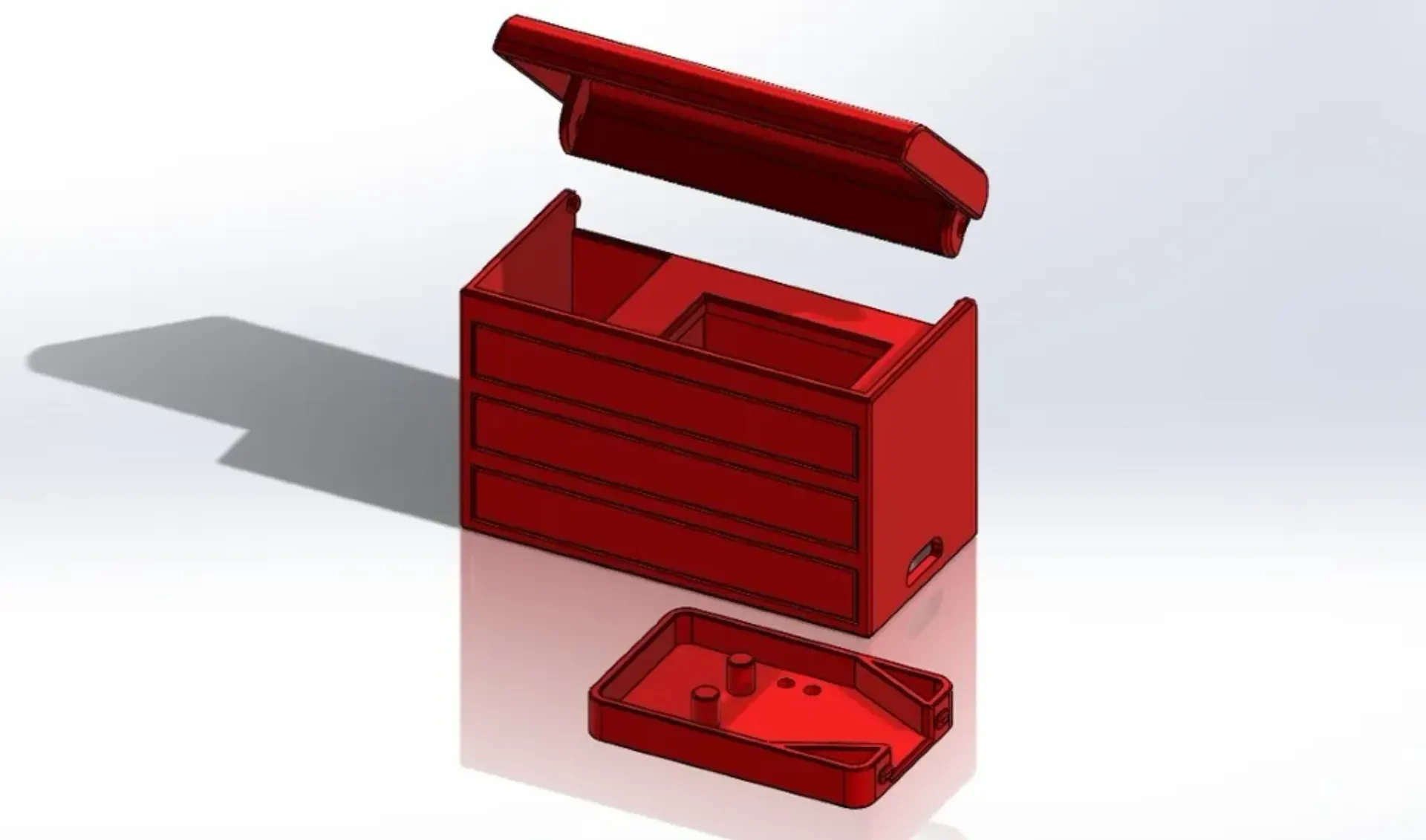

Через 2 маленьких отверстия внизу вы можете проверить, заряжается ли он еще или готово.

Необходимые детали:

1x вольтметр 0-10 В https://goo.gl/2HiWuQ

1x плата для зарядки литиевой батареи Micro USB 1А https://goo.gl/8sNed9

1x 2-контактный разъем размера SH https://goo.gl/r2ni9r

Провод 26AWG https://goo.gl/FHaNNT

Необязательно:

Инструмент для обжима PAD-11 https://goo.gl/U5KtBk

Настройки печати

Принтер:

Мини-фабрикатор

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2

Заполнение:

25%

Примечания:

Напечатано в PLA.

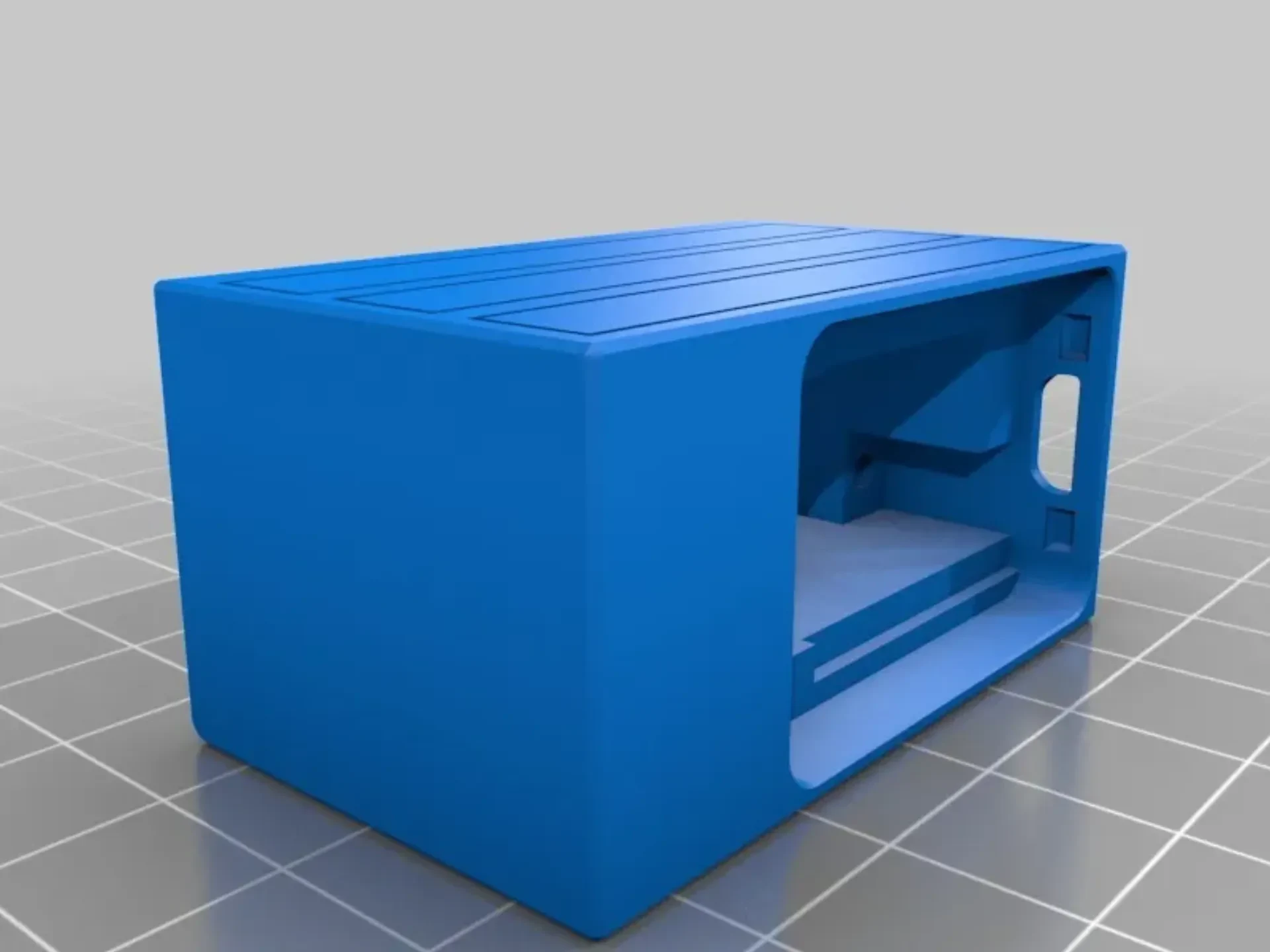

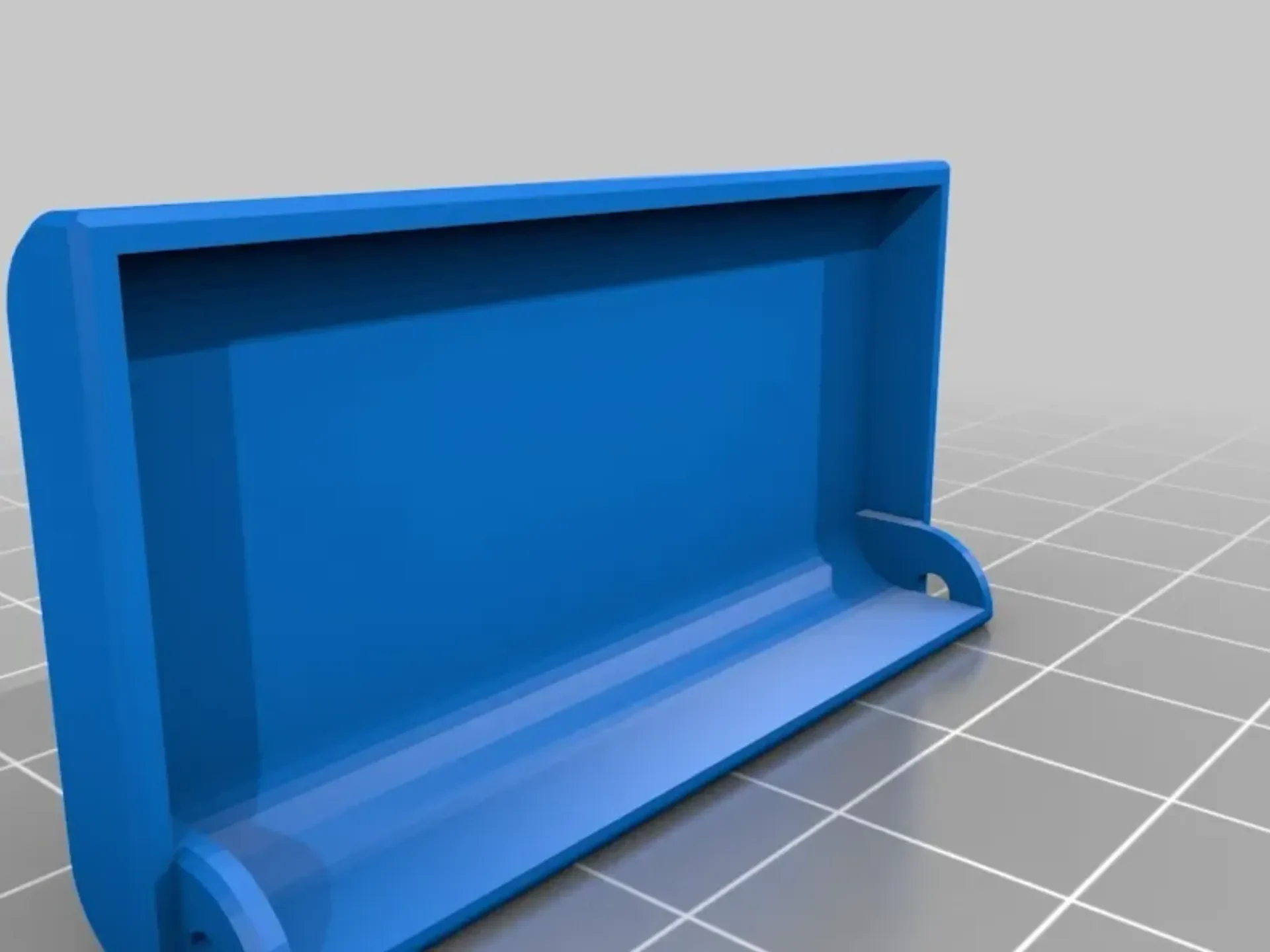

В поддержке нуждается только основной корпус ящика для инструментов.
