Блок управления корпусом IEE VFD
Обновлен исходный код: https://github.com/truglodite/3D-Printer-Enclosure.
Я разработал это для схемы панели управления Arduino корпуса Lack с VFD размером 7,75 дюйма 2x20 IEE. Номер модели моего VFD — 05464ASSY35119, но есть и другие модели IEE 7,75 дюйма 2x20, которые также могут подойти. Кнопки представляют собой вездесущие квадратные переключатели NO мгновенного действия размером 6 мм, которые можно найти повсюду за гроши. Для сборки потребуется 10 винтов для крепления жесткого диска или аналогичных им, а также 4 крепежных винта, тип которых будет зависеть от того, к чему вы его крепите.

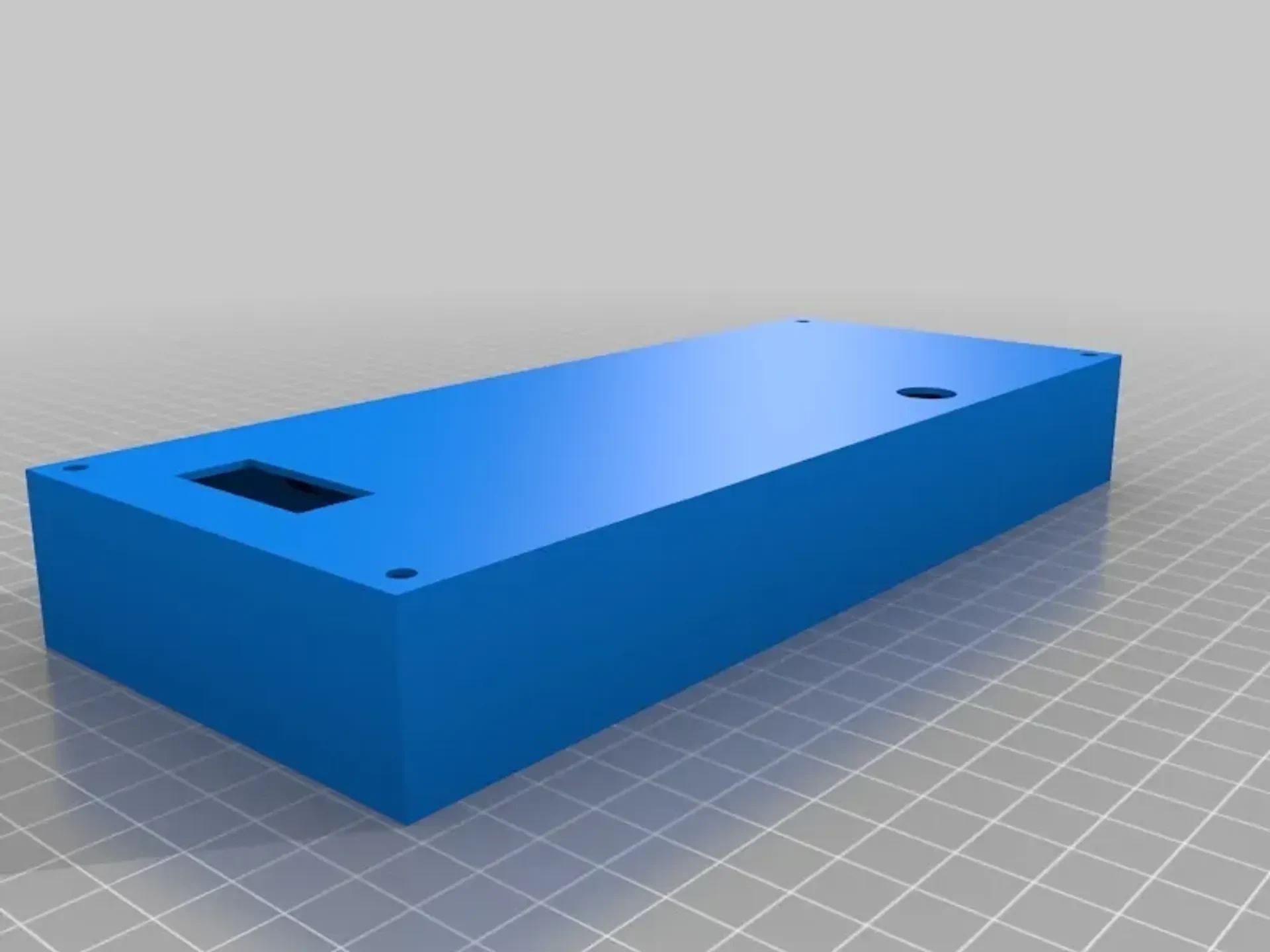

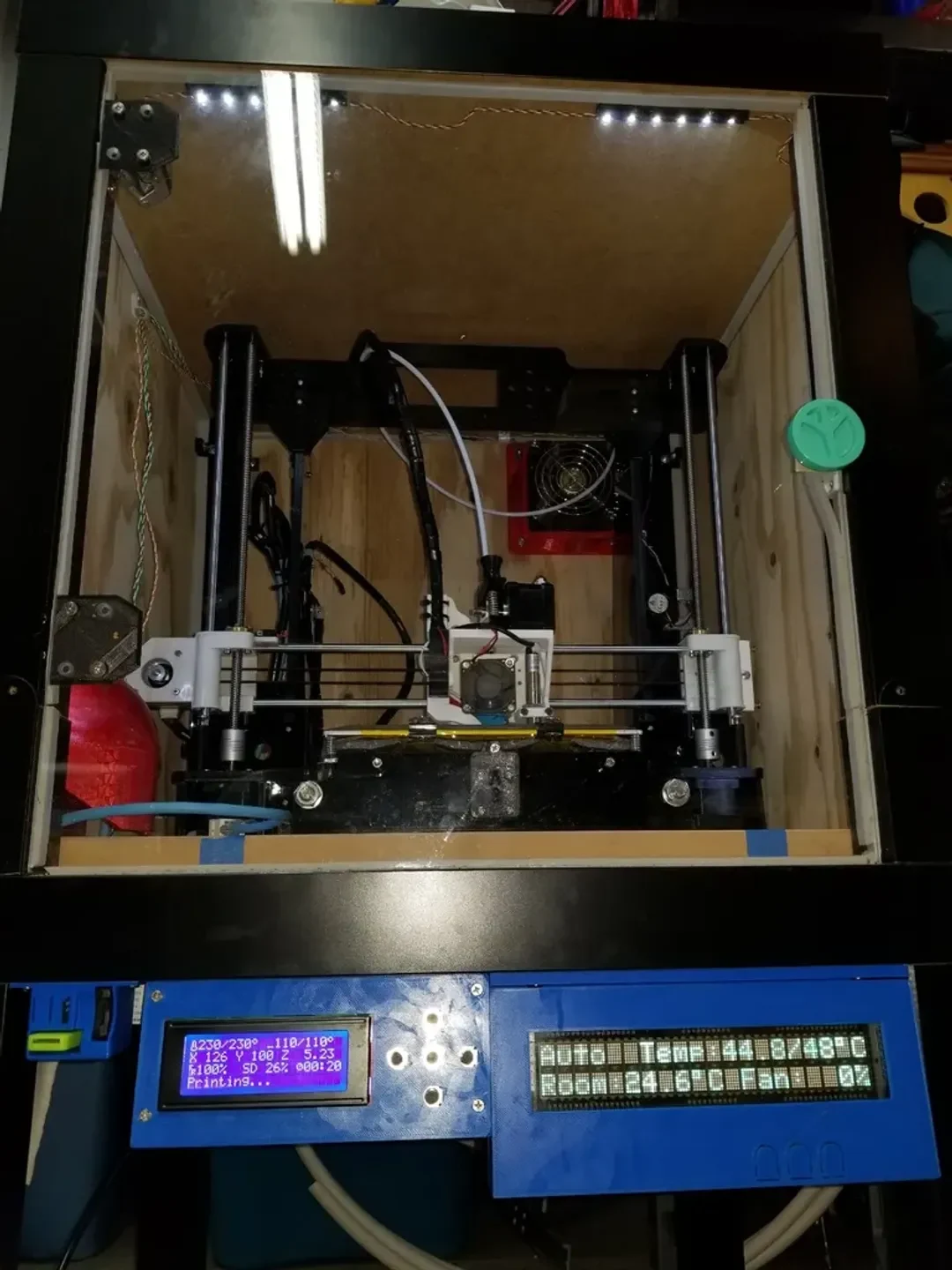

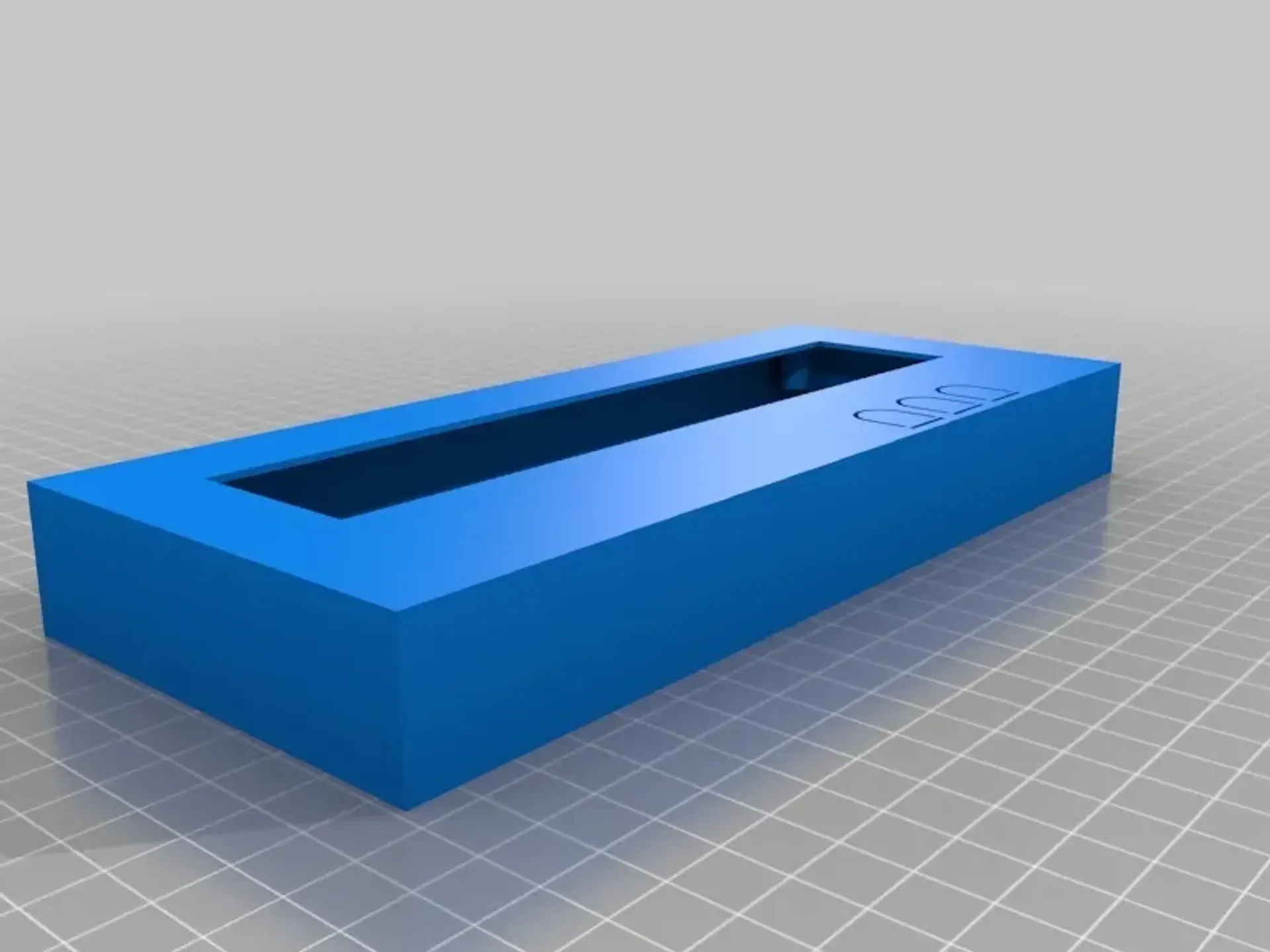

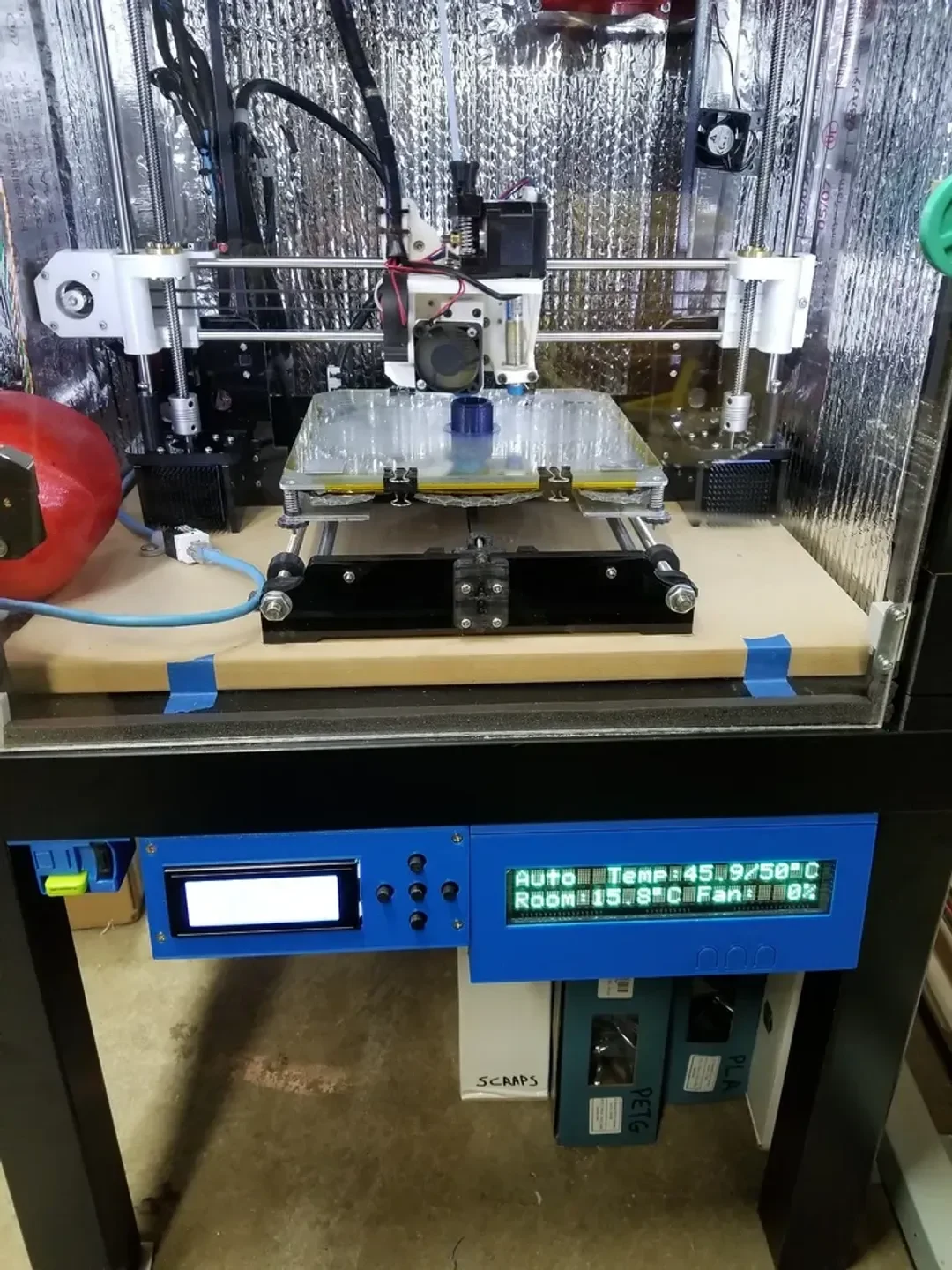

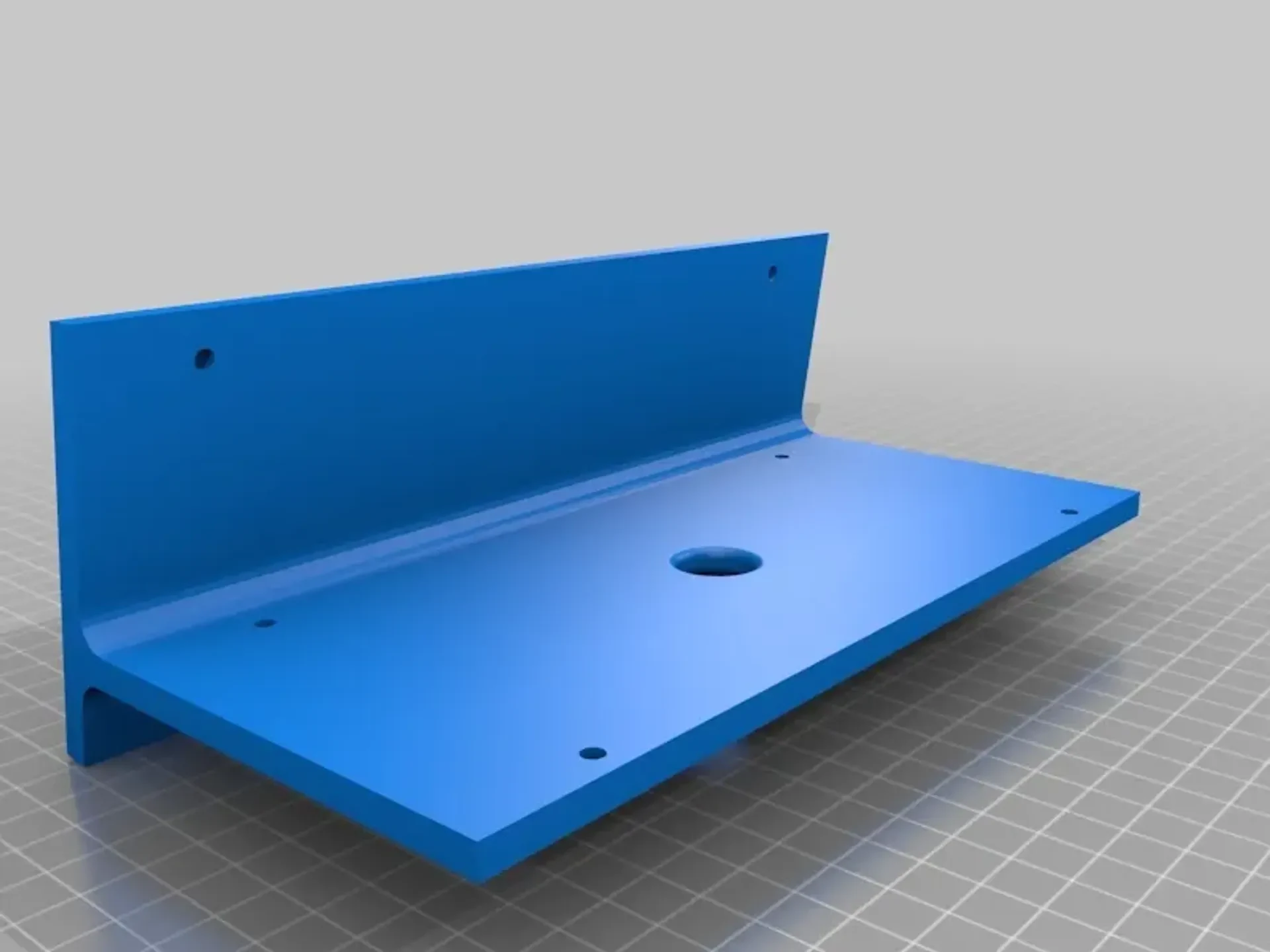

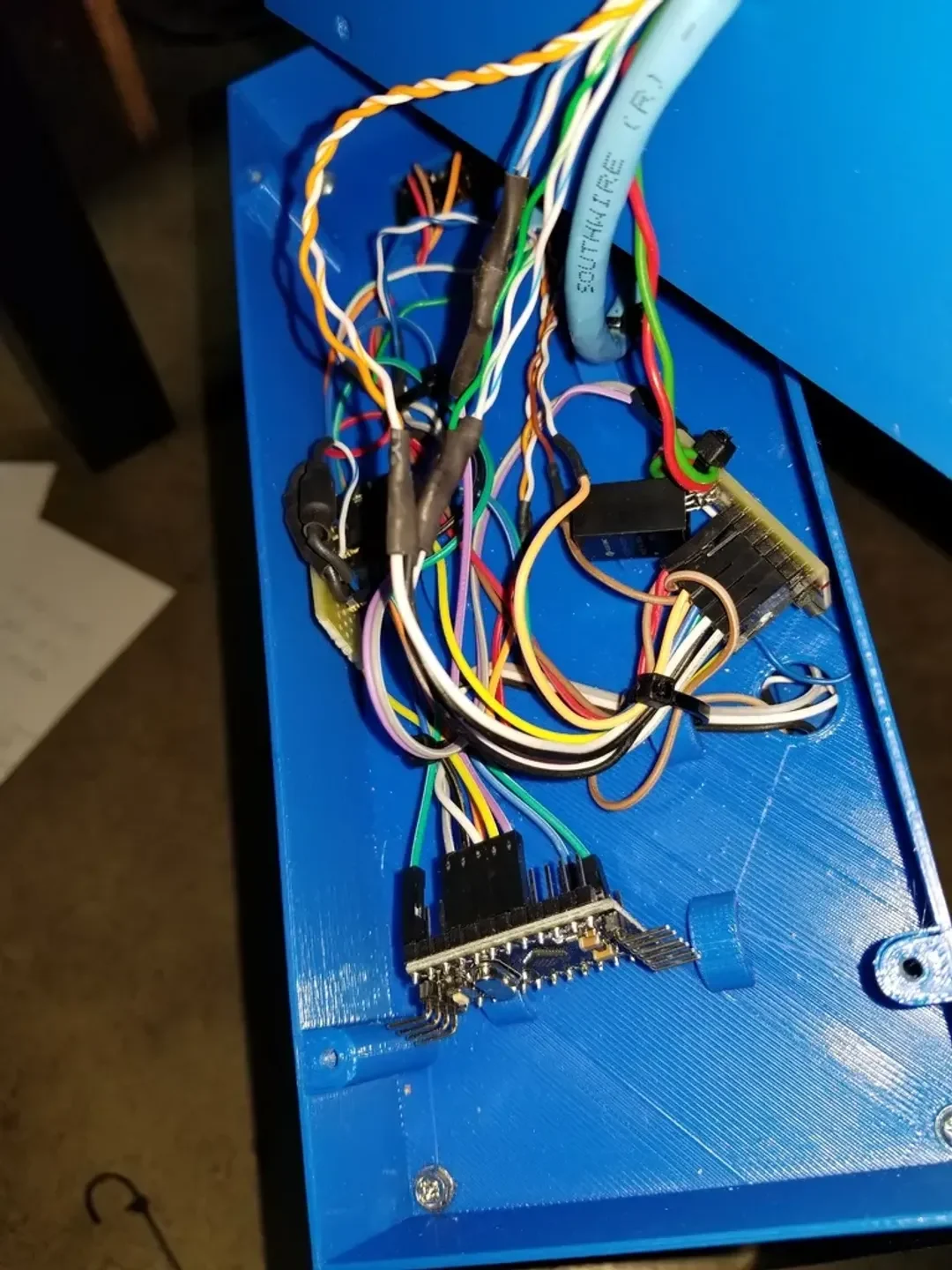

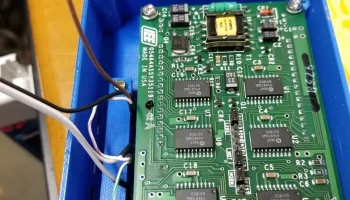

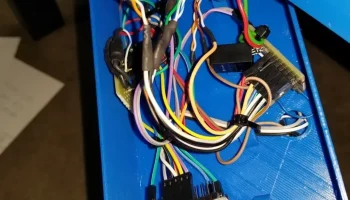

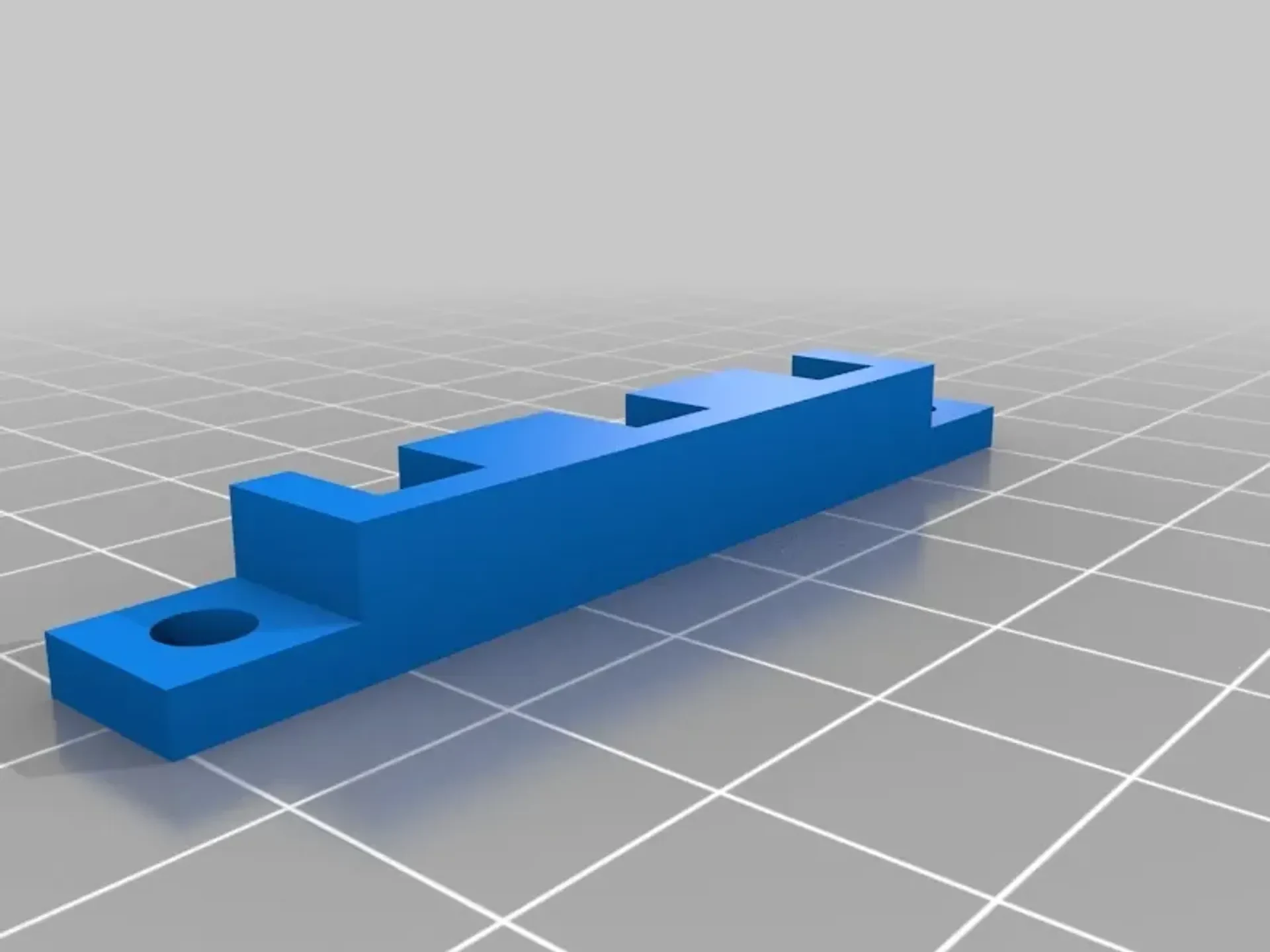

Имеется 2 отделения, крепление для кнопки и монтажный фланец для печати. В отсеке VFD находится VFD и кнопки. Переключатели устанавливаются в крепление с помощью трения, затем крепление прикручивается к корпусу VFD за печатными кнопками. В заднем отсеке размещаются Arduino, полевые транзисторы и источник питания 5 В, и он прикручивается к отсеку VFD с по��ощью 4 винтов. Я просто добавил несколько анкеров-молний, которые использовал для закрепления плат и проводки, поскольку ни в одной из моих электронных систем не использовались монтажные стойки. Монтажный фланец наклоняется на 8*, чтобы соответствовать креплению, которое я сделал для своего ЖК-дисплея A8. Он прикручивается еще 4 винтами к задней части заднего отсека. Крепление можно перевернуть (фланец сверху или снизу) для установки сверху или снизу. На фото мой под установленным.
Конечно, этот блок VFD может быть полезен для множества различных проектов, где вам нужен большой VFD с «3-кнопочным меню». По этой причине я сделал заднее отделение больше по размеру.
Настройки печати
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
0,3
Заполнение:
25
Примечания:
Поверните обе коробки на 180*, чтобы они оказались лицевой стороной вниз. Поверните крепление так, чтобы фланец с 4 отверстиями оказался внизу.
Пост-печать

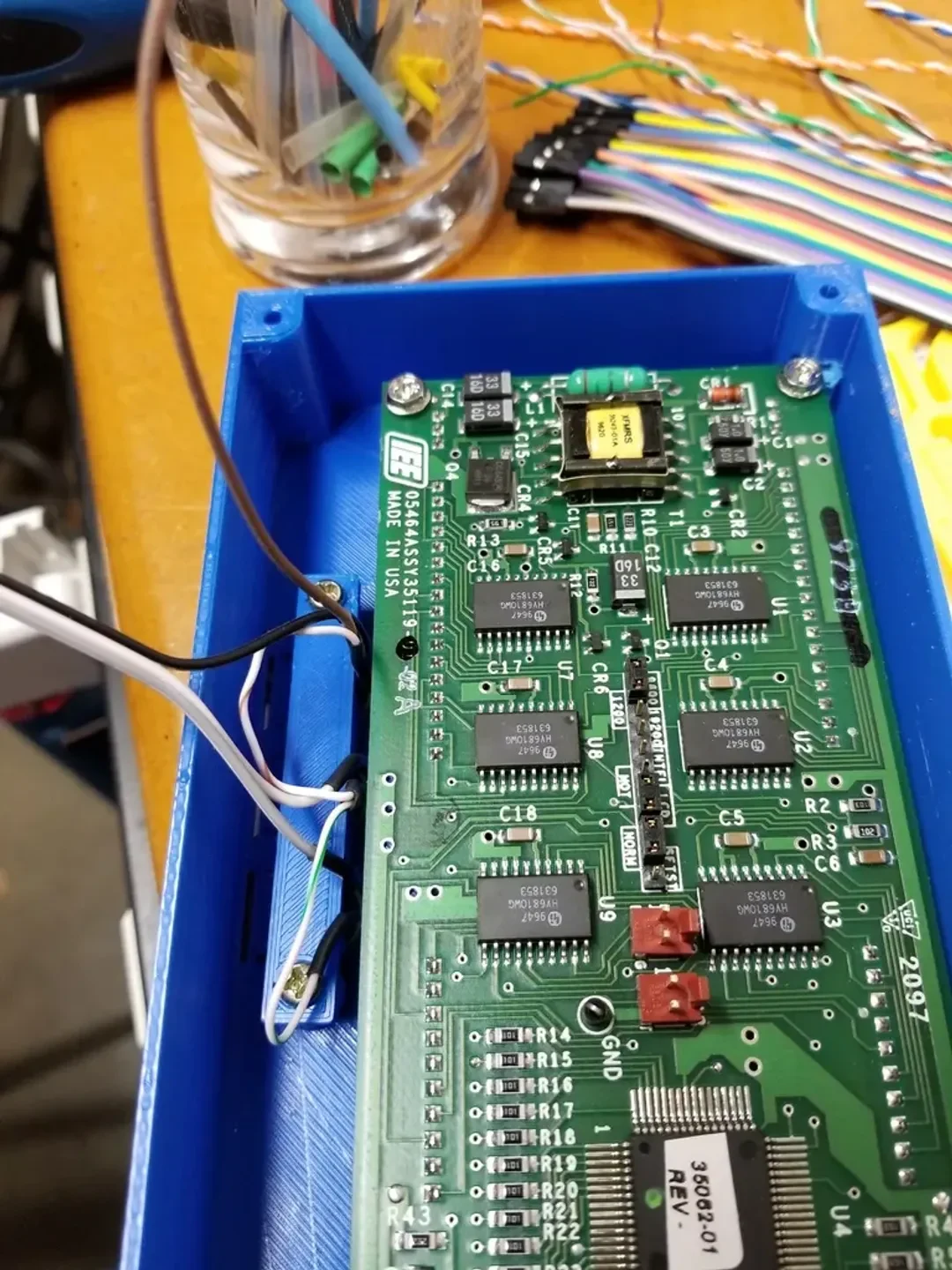

Плата VFD немного шире, чем пространство между двумя винтовыми стойками заднего отсека. Поэтому мне пришлось взять диск дремеля и вырезать небольшую выемку в этих стойках, чтобы VFD вошел. Вы можете использовать бритву или что-то еще, чтобы сделать это, если у вас нет дремеля. Я сделал это намеренно; Это делает коробку меньше и ее легче печатать… и в тот вечер мне надоело рисовать, лол.
Категория: Запчасти для 3D-принтеров
