Простые двоичные часы

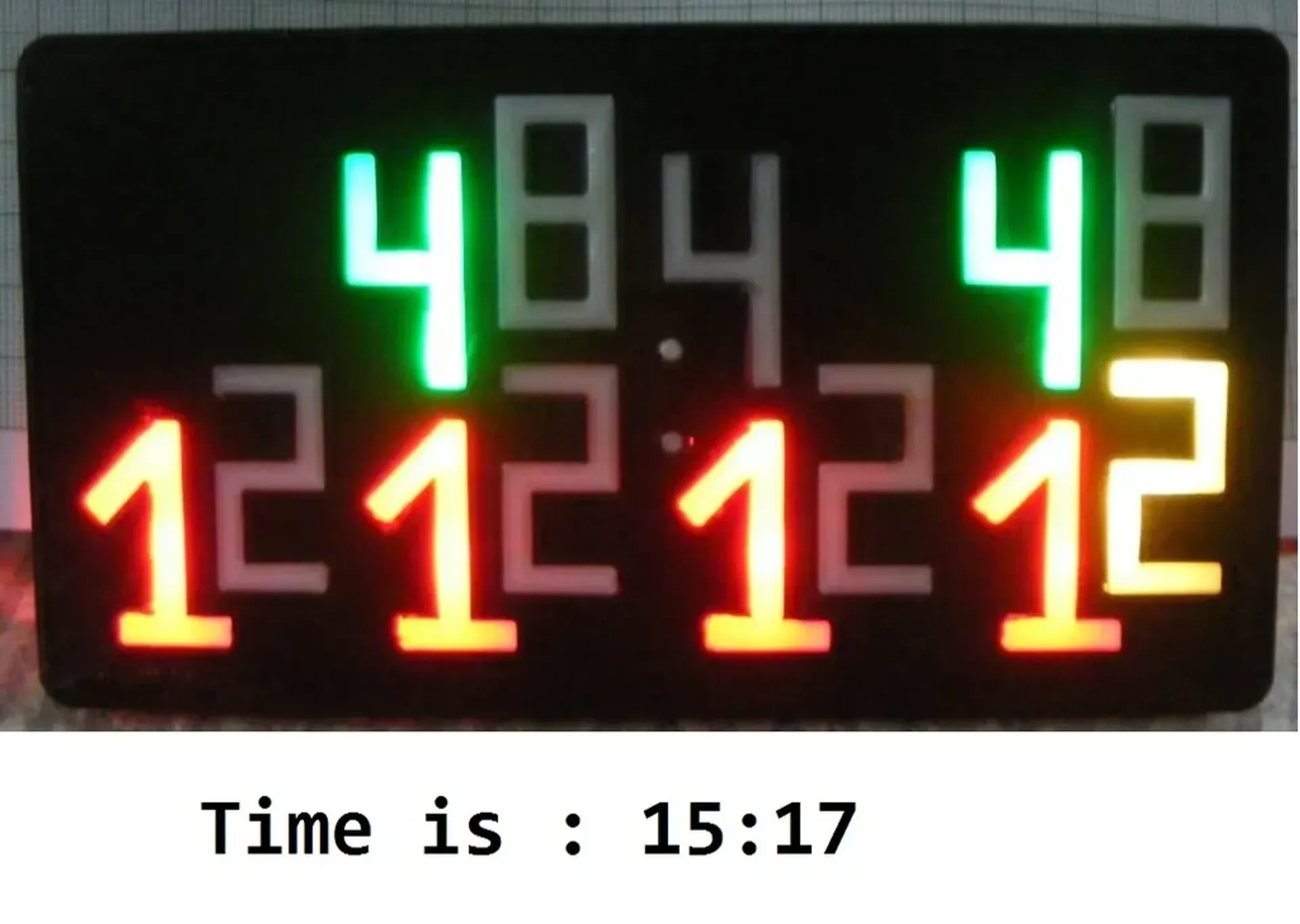

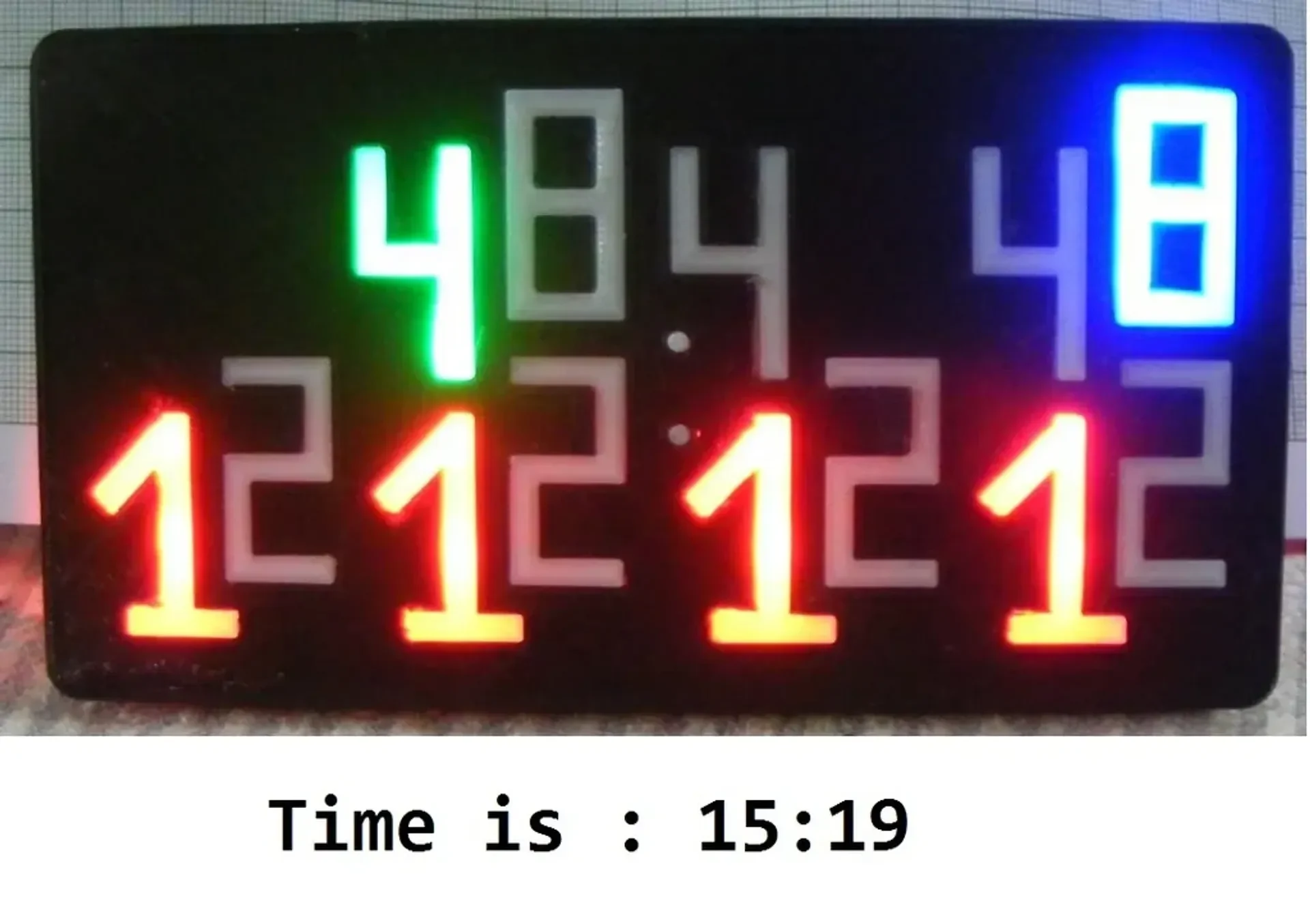

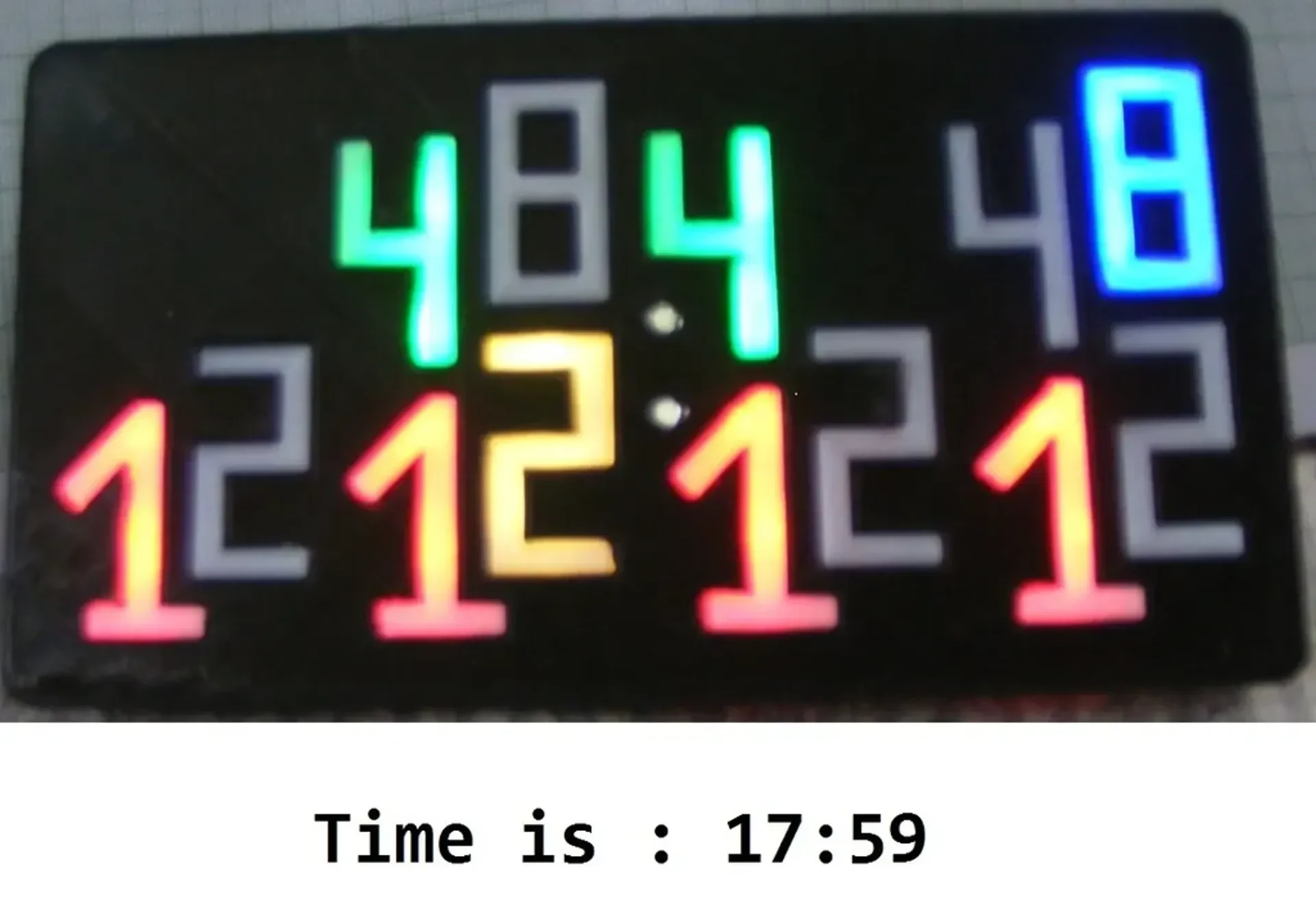

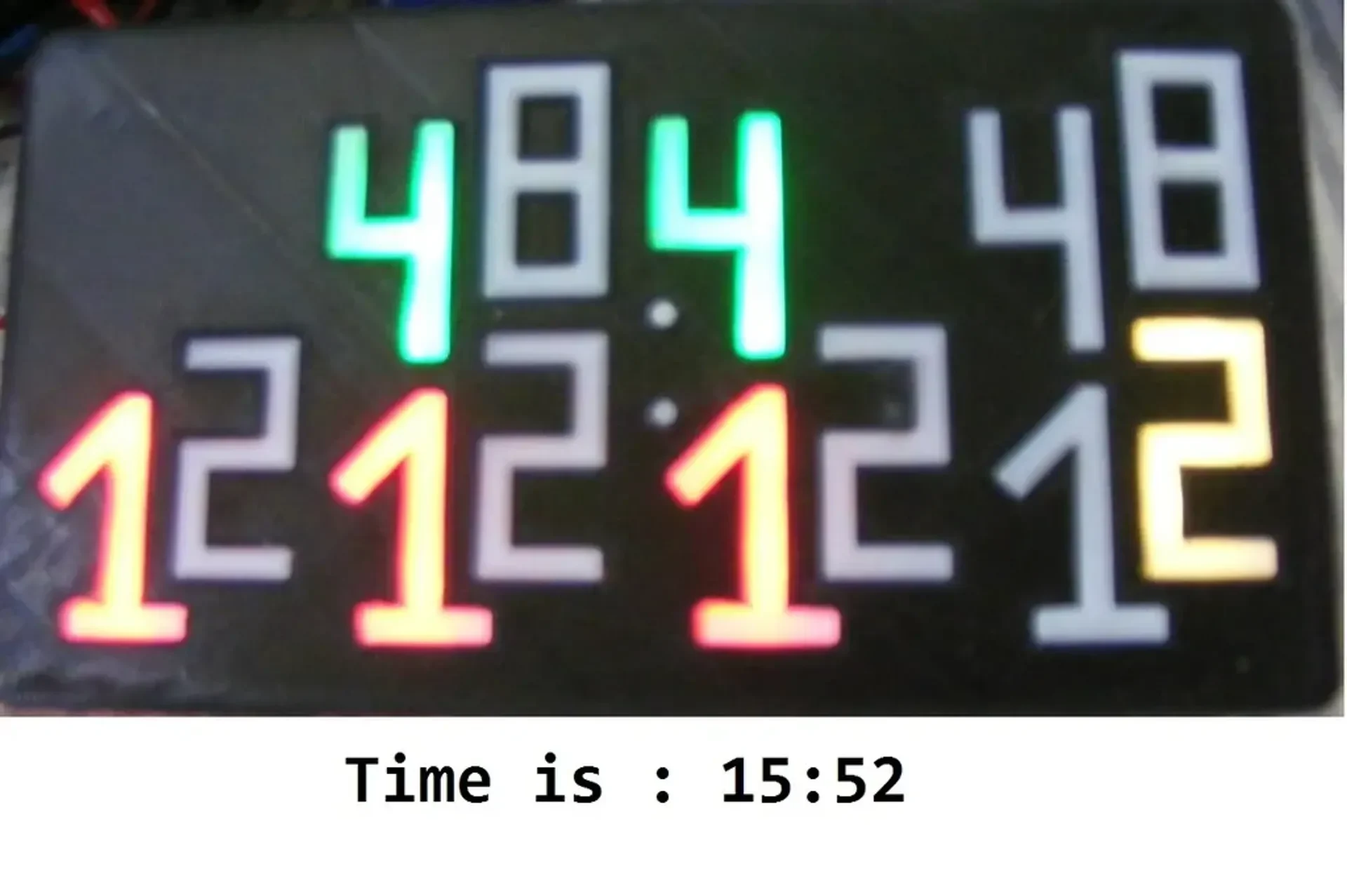

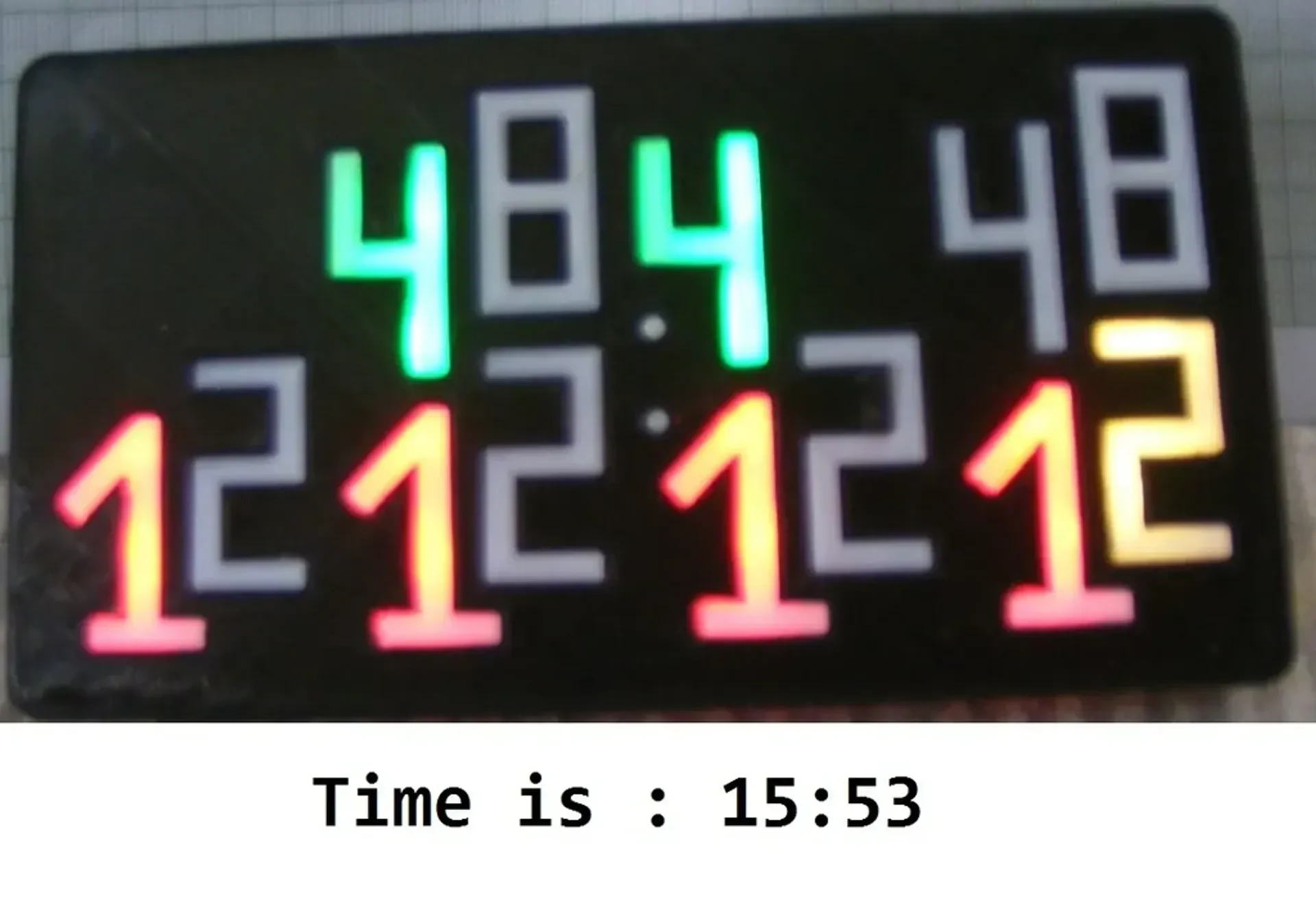

Часы показывают часы и минуты в «двоичной» форме. Слева направо 13 цифр в четырех группах: 10 часов, 1 час, 10 минут, 1 минута. Подсвеченные цифры необходимо добавить в каждую группу, чтобы получить точное время. Гири 1,2,4,8 имеют разные цвета. Немного потренировавшись, можно очень легко узнать время. Ваши друзья будут рады, когда вы объясните...

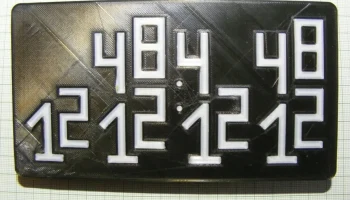

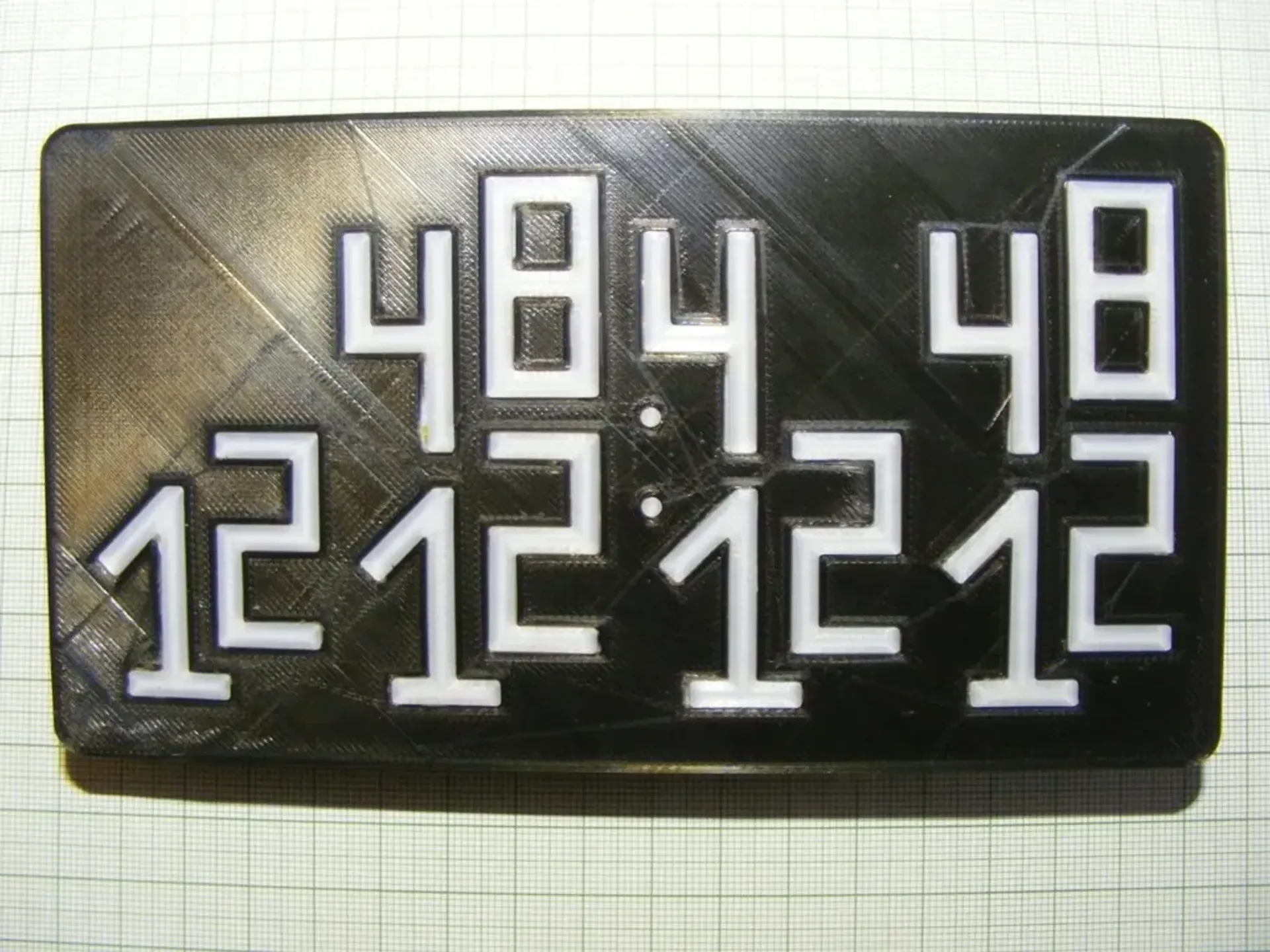

Конструкция: черная передняя панель с прозрачными цифрами образует дисплей. Прикреплена винтами диаметром 2 мм к панели со множеством светодиодов (по 2 на каждую цифру) и 2 точками. Здесь также монтируются детали Arduino.
Цифры оптически изолированы друг от друга для обеспечения хорошего контраста. Прозрачные детали на 0,5 мм меньше выреза, как бы защелкиваются. Правда приклеиваем. Для деталей Arduino я не проектировал ни корпуса, ни держателя, это зависит от того, что у вас есть...

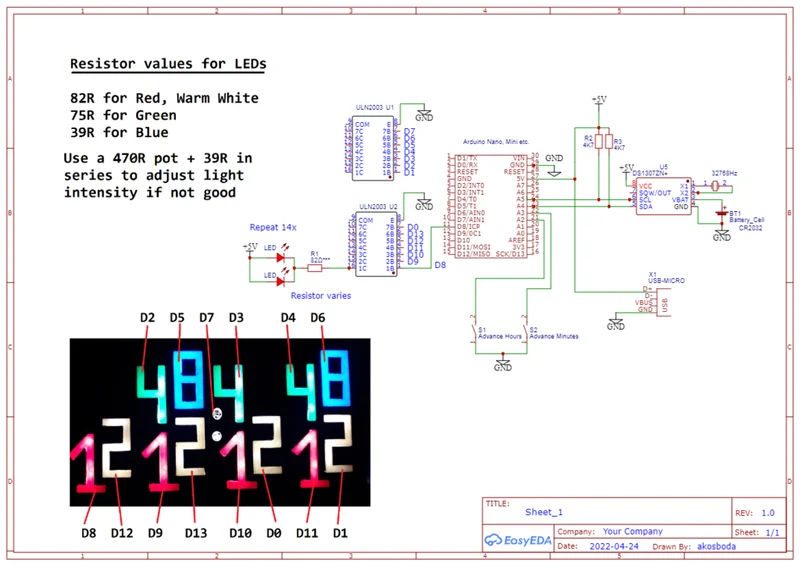

Плата Arduino, питание: любой AVR или STM32, ESP8266 и т. д. может выполнить эту работу, если у него есть i2c и достаточно (14) контактов для управления светодиодами, а также два цифровых входа. Для хронометража используйте готовый модуль DS1307. Драйверы ULN2003 управляют светодиодами. Не подавайте светодиоды от внутреннего LDO питания Arduino, он мож��т не иметь необходимой мощности. Для питания можно использовать любой адаптер micro USB 5 В (2-300 мА). Чтобы получить более или менее равномерную интенсивность для всех цветов, поэкспериментируйте с последовательными резисторами светодиодов, последовательно используйте потенциометр (не уменьшайте его до нуля), отрегулируйте интенсивность, затем замените потенциометр резистором.

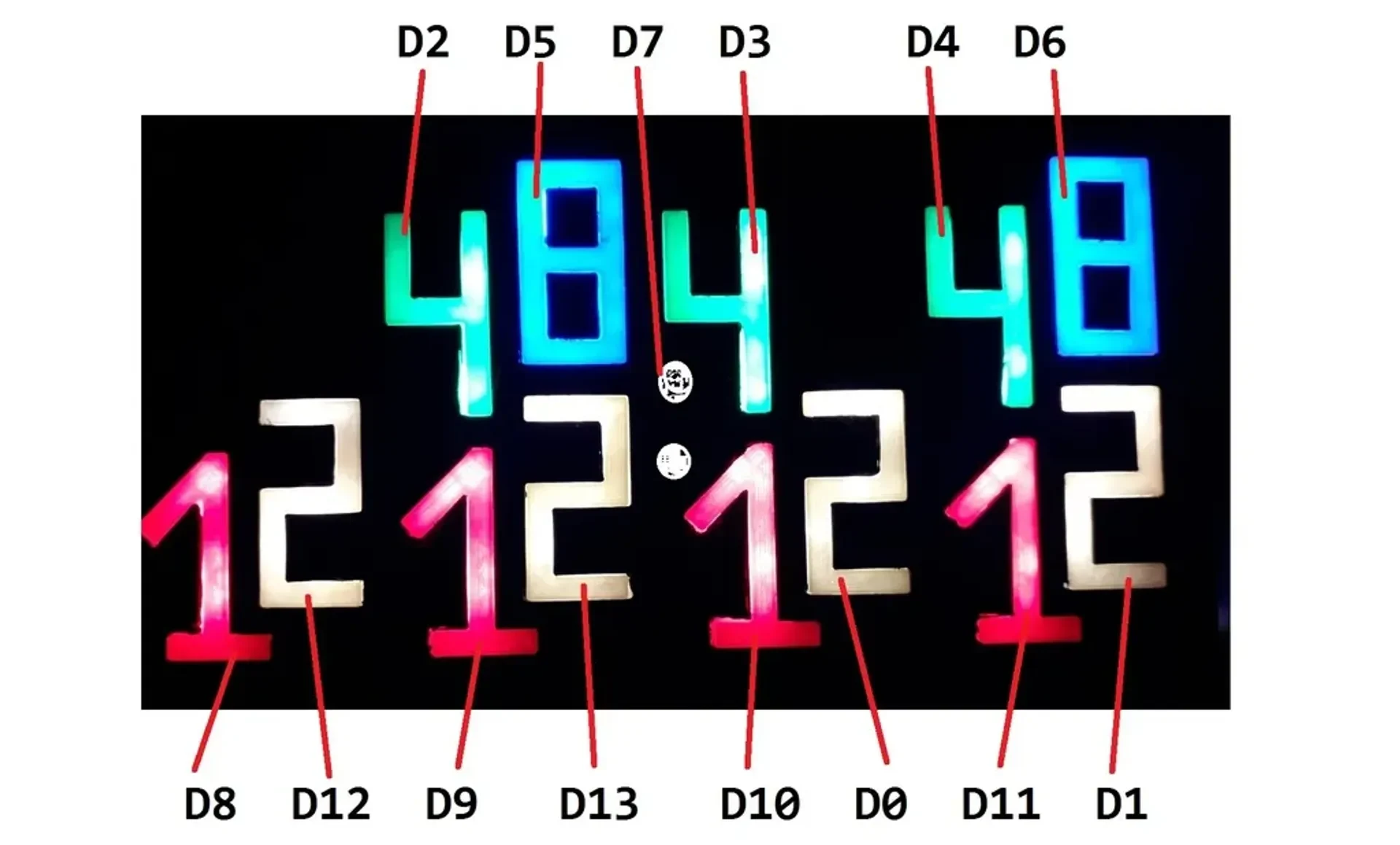

Программа: считывает данные тактового чипа, маскирует цифры и управляет светодиодами через ULN2003, проверяет регулировочные переключатели. Раскомментируйте тестовые строки при сборке, чтобы облегчить подключение светодиодов.

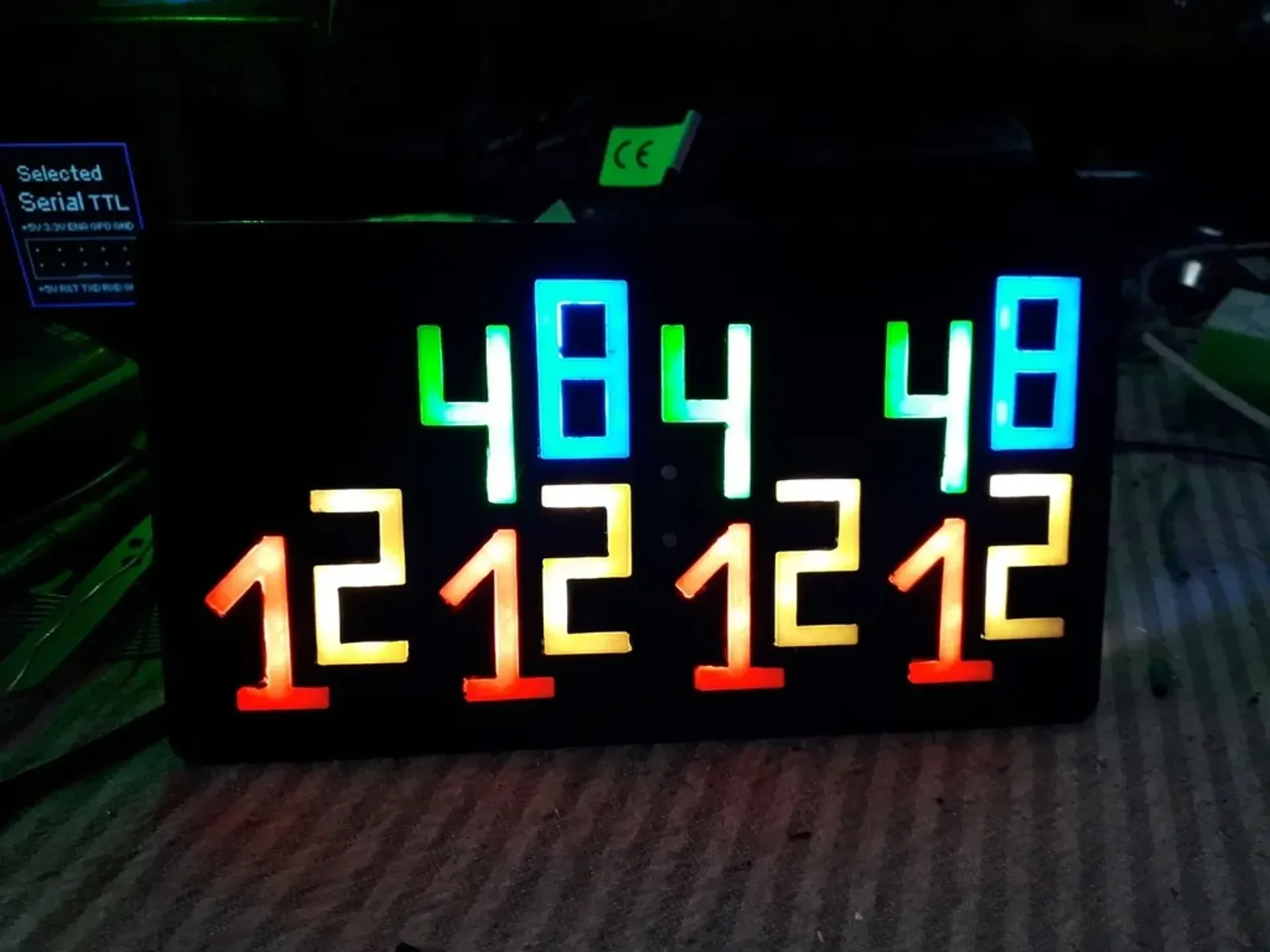

Мой прототип: использовал светодиоды SMD, потому что они у меня были, но это было нервно. Просто распечатайте светодиодную панель на 3D-принтере, возьмите обычные светодиоды диаметром от 3 до 5 мм и подключите их.
3D печать с поддержкой.
