Модульный корпус Wemos Mini Mini

ОБНОВЛЕНИЕ 17.12.2020

Обновлена крышка релейного щитка Wemos D1, обеспечивающая на 2,5 мм больше места под крышкой.

ОБНОВЛЕНИЕ 15.08.2017

Обновлено до версии 6.7:

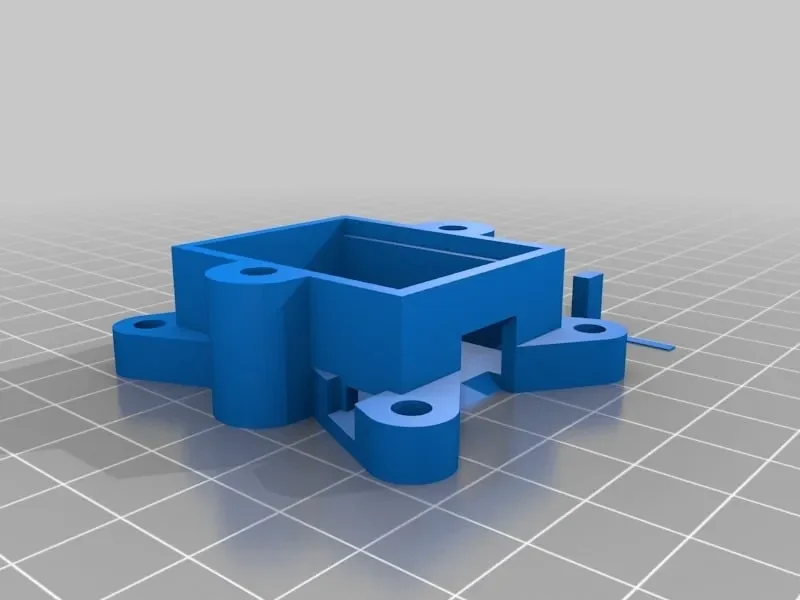

Добавлен базовый корпус без горизонтальной опорной планки внизу.

ОБНОВЛЕНИЕ 27.07.2017

Обновлено до версии 6.5:

Основной корпус был изменен, чтобы у��ростить USB-подключение для концов большего размера, как отметил пользователь (спасибо за вклад!)
Кнопка сброса была удлинена на 2 мм, чтобы ее было легче нажимать и чтобы она не выпала при перемещении доски.

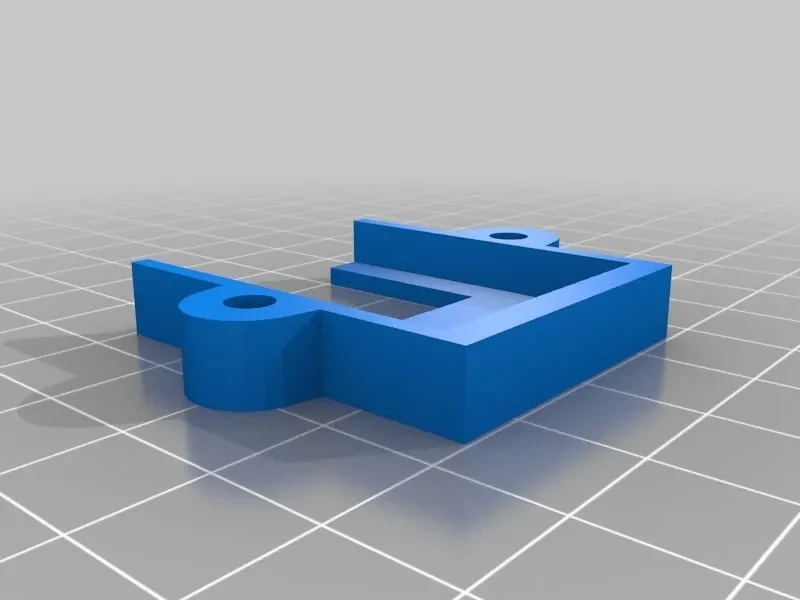

Крышка экрана реле утолщена. Это поможет плотнее закрепить реле и плату в корпусе, а также упростить использование болтов M4x25 мм и расположить их заподлицо снизу.
Файл Sketchup обновлен, чтобы облегчить создание ремиксов в будущем.

Я буду постепенно переделывать и другие верхние части, чтобы сделать их более облегающими, а также включу ЖК-экран, как только закончу все остальное :)

ОБНОВЛЕНИЕ 25.07.2017

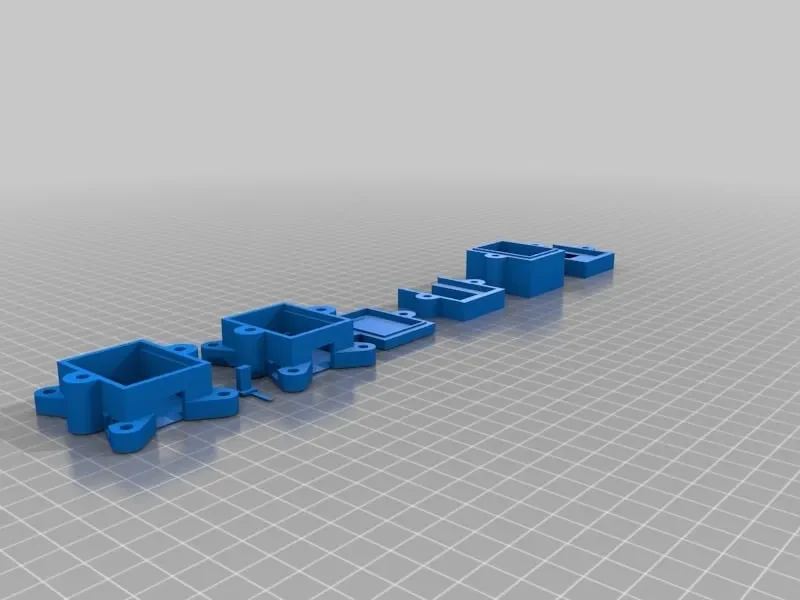

Загрузил V5 файлов — чистка размеров, добавление щитка DHT11/22, а также загрузил файл SKP для ремиксов. Если сделаете ремикс, поделитесь! Мне бы хотелось посмотреть, как это используется!

ОБНОВЛЕНИЕ 07.04.2017

Перезагрузил файлы после некоторой очистки — кнопка и нижний регистр теперь подходят лучше, а область контргайки была очищена и улучшена.

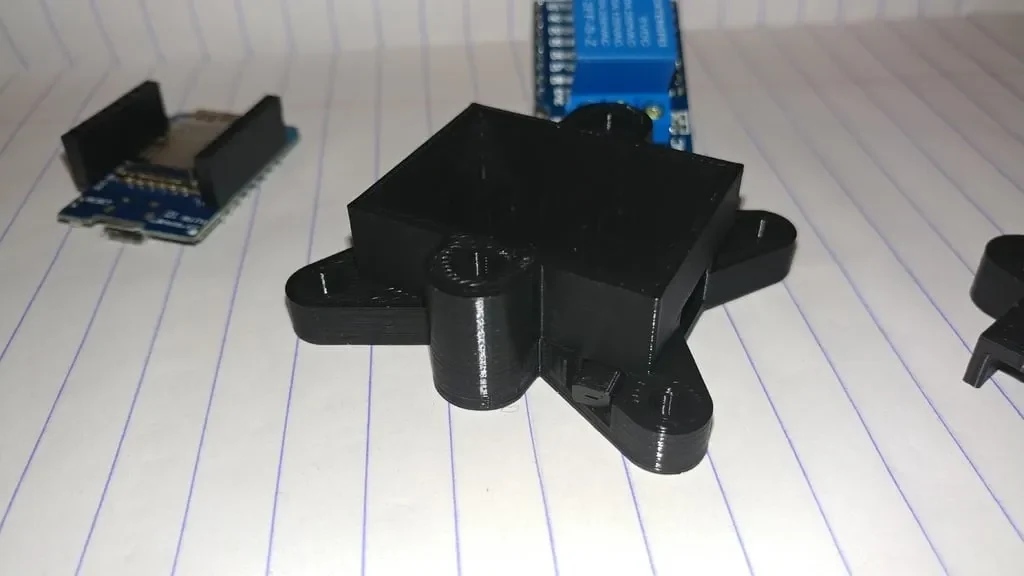

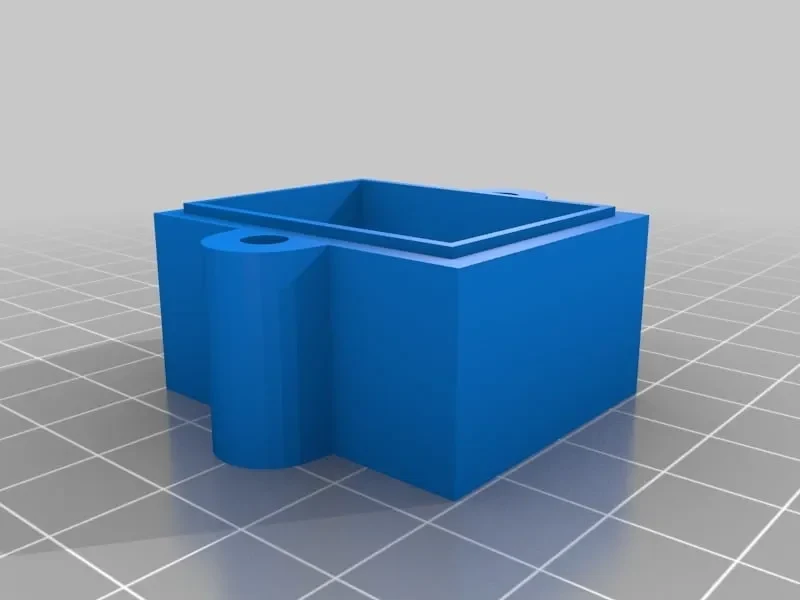

Исходное сообщение Это модульный корпус, который я разработал для размещения контроллера Wemos D1 Mini ESP8266 и связанных с ним экранов.

Это было вдохновлено «WemosD1mini — релейный щит» rdpanek (http://www.thingiverse.com/thing:2056423).

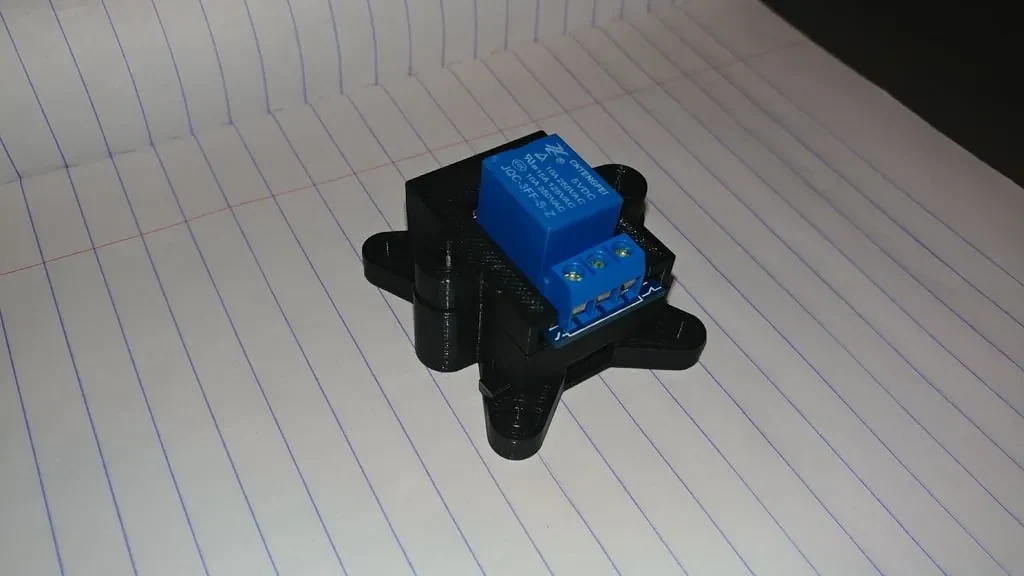

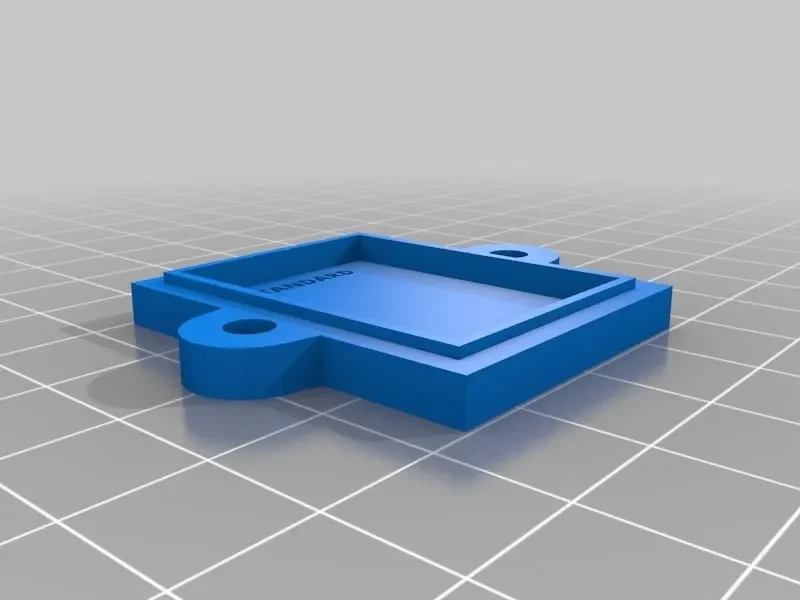

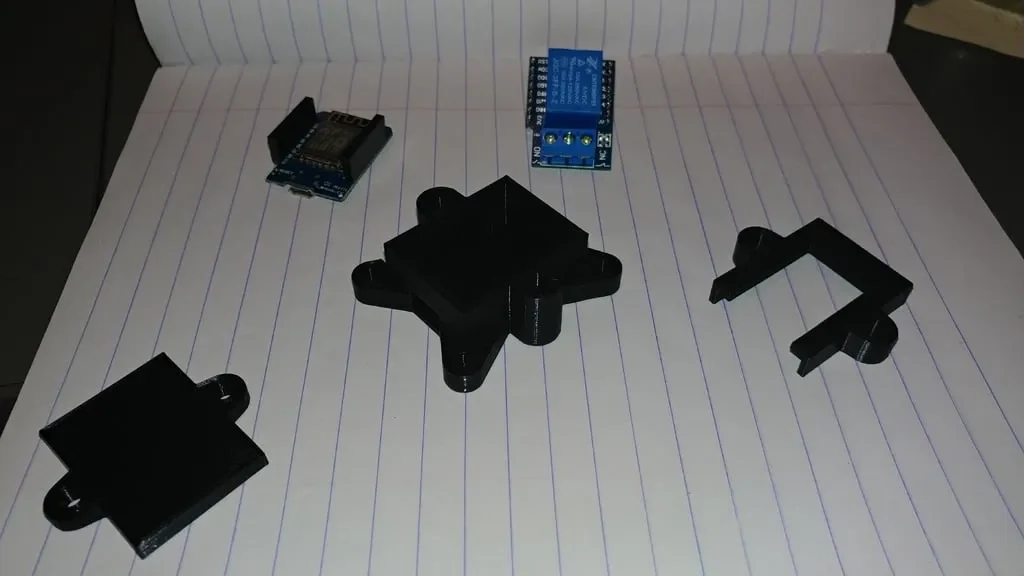

На данный момент работа в стадии разработки! У меня уже готовы базовая крышка и крышка щитка реле, и я жду прибытия прототипа и щитка DHT, и я также создам эти крышки. В настоящее время для фиксации крышки используется фурнитура М4 (с контргайками М4, утопленными в нижнюю часть).

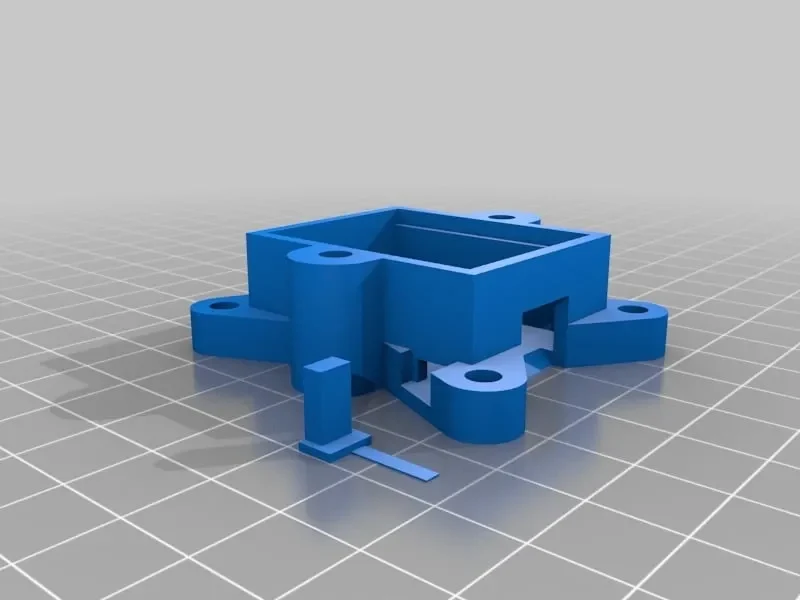

В основании корпуса также имеется кнопка сброса, поэтому устройство можно сбросить без отключения питания или извлечения его из корпуса.

Это моя первая «вещь», так что работа над ней определенно продолжается!

Настройки печати

Бренд принтера:

Ванхао

Принтер:

Дубликатор Wanhao i3 V2

Плоты:

Не имеет значения

Поддерживает:

Нет

Разрешение:

.1

Заполнение:

15%
