Крепление понижающего преобразователя............

Это набор бамперов/креплений для обычных понижающих преобразователей Arduino LM2596. Он сделан для модуля размером 43мм х 21мм. Повышающий преобразователь XL6009 также идеально подходит. Под платой достаточно места для точек пайки, а основание защищает плату от возможных коротких замыканий.

Все модели печатаются без подставок. Отверстия для крепежных винтов имеют заглушки, поэтому ловушки для гаек не нуждаются в поддержке. Уловители гаек намеренно затянуты, поэтому гайки приходится втягивать винтом. Это предотвратит их выпадение до того, как вы прикрутите плату на место. Плата удерживается на месте двумя винтами M3 10 мм и двумя гайками M3. (Честно говоря, одного достаточно!)

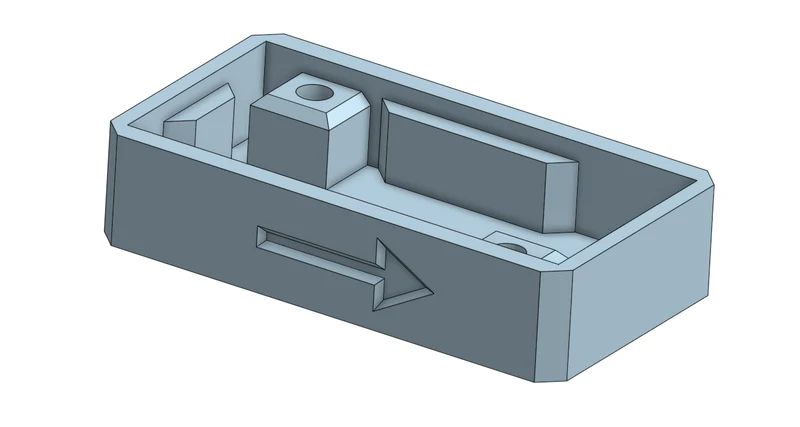

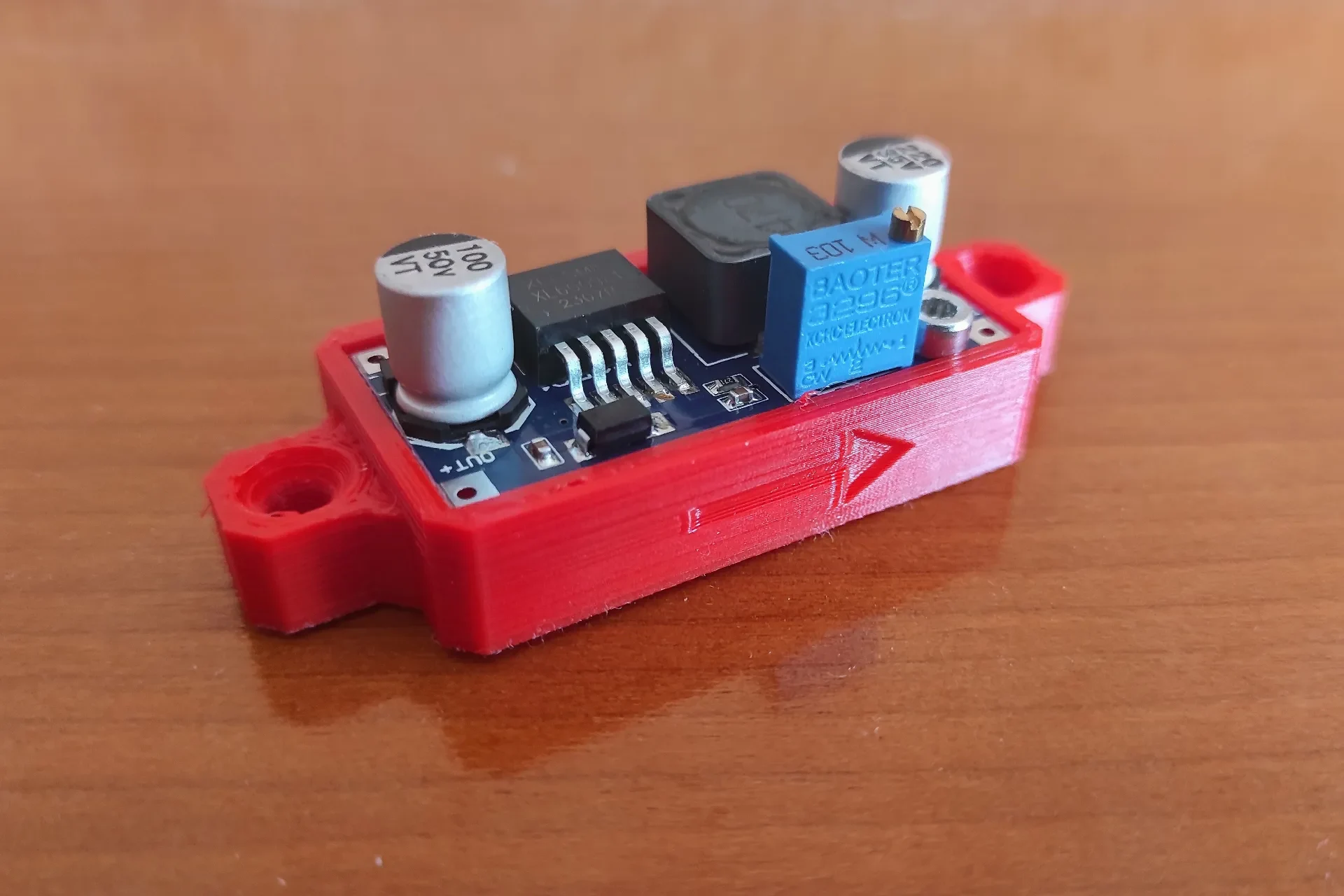

На боковой части бампера напечатана стрелка, которая ср��зу показывает направление тока. (поэтому не монтируйте его так, как я сделал на фото!!!)

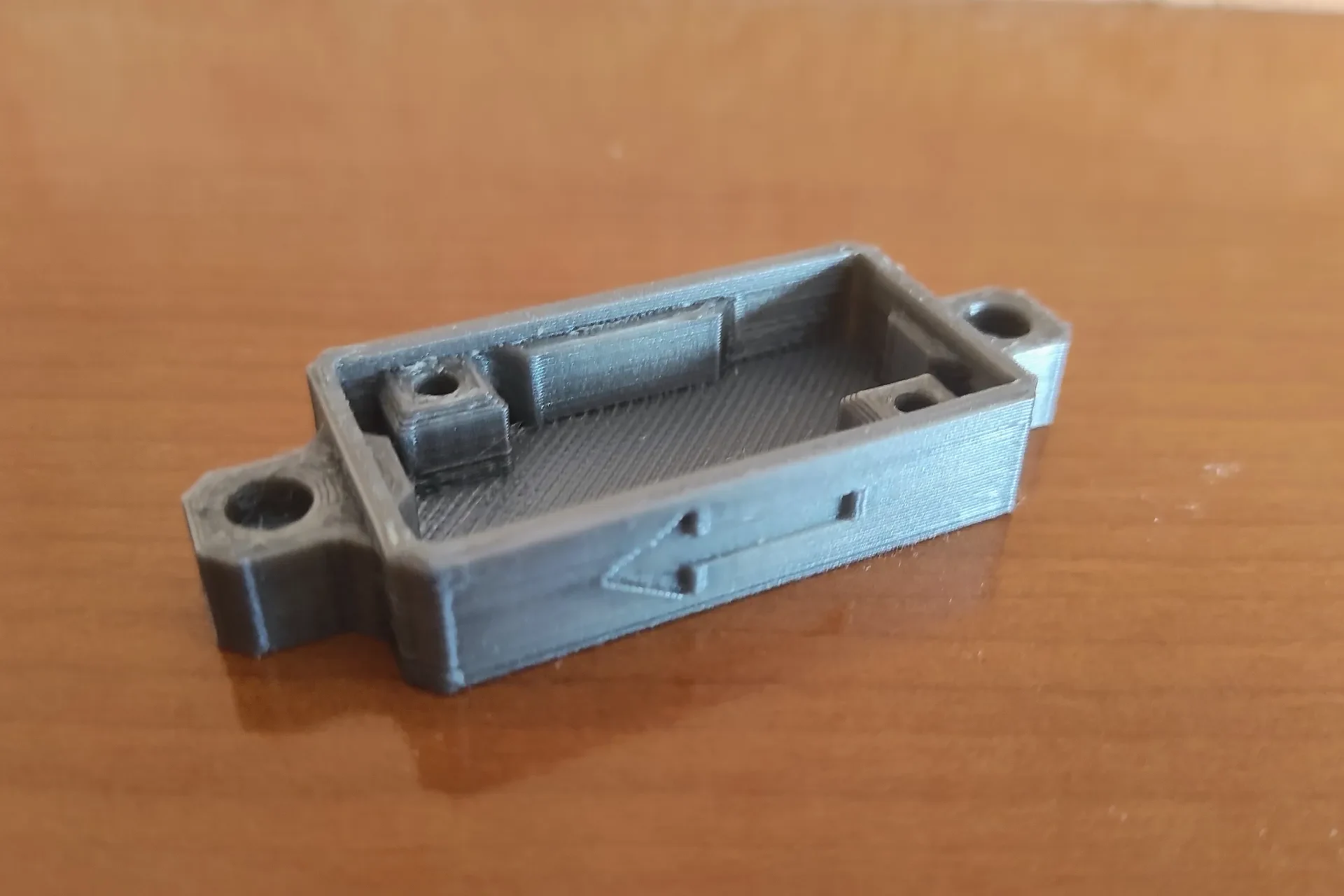

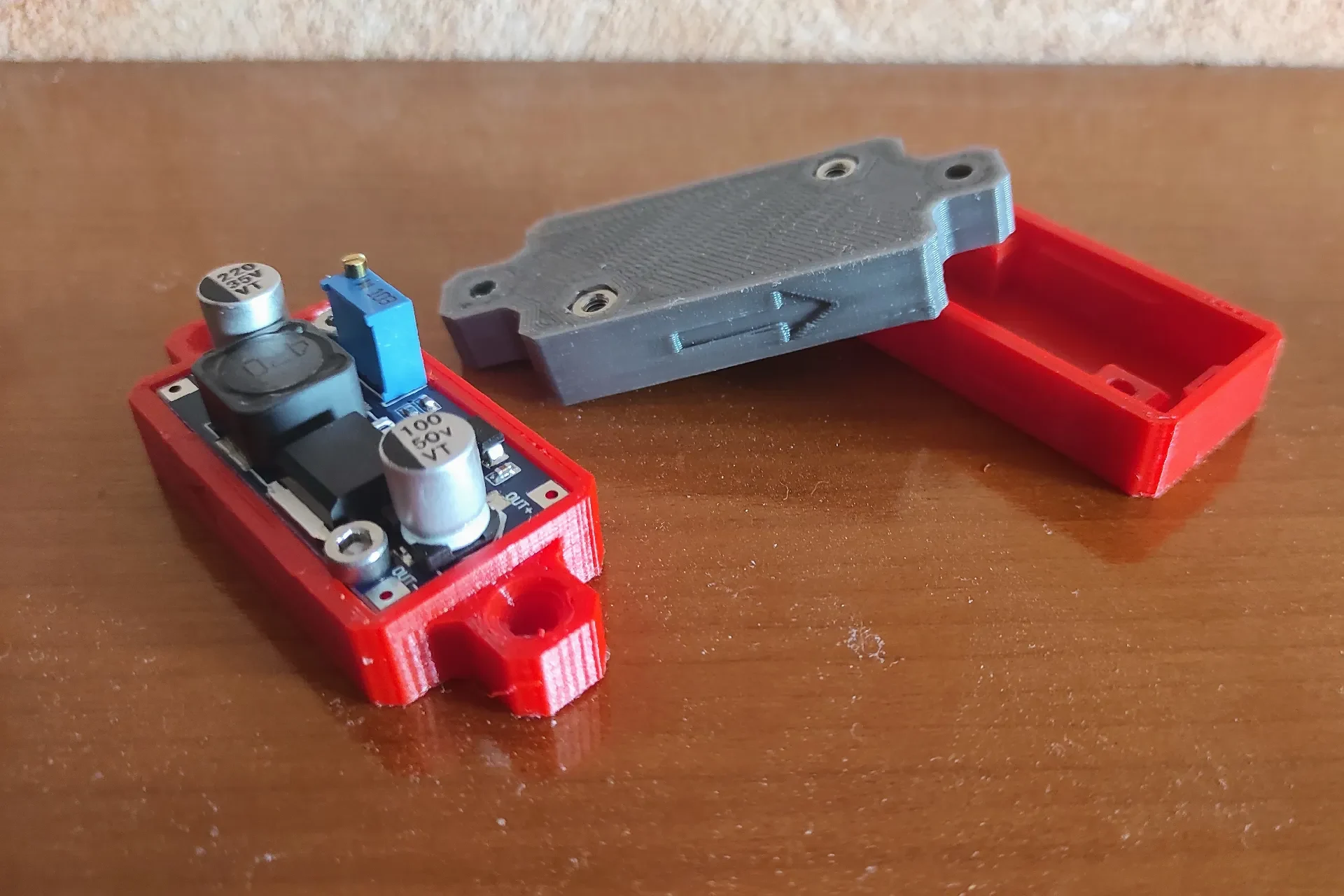

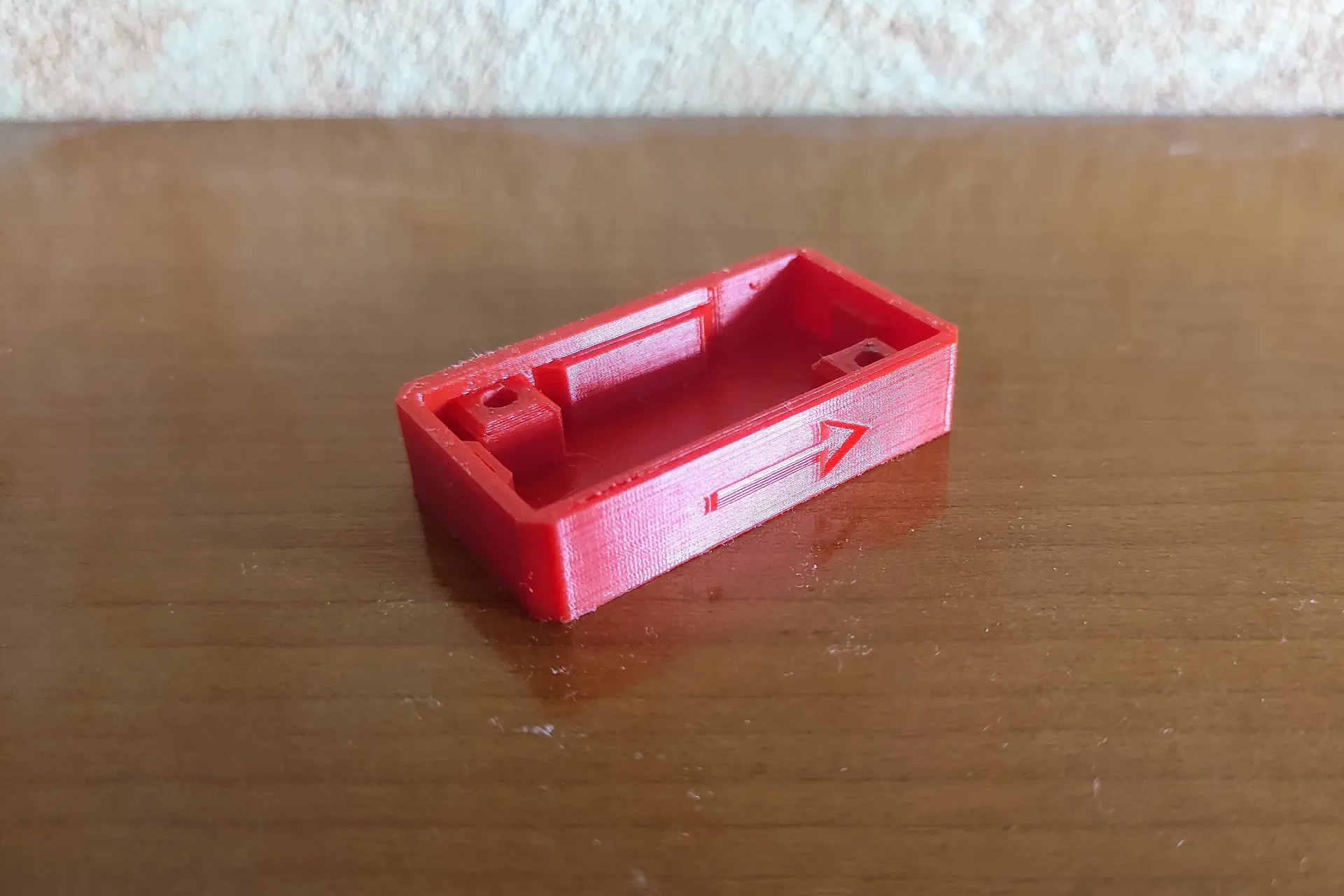

Базовая конструкция без каких-либо монтажных отверстий предназначена только для того, чтобы дать модулю немного больше защиты на верстаке, но я также включил две версии с монтажными выступами для винтов с цилиндрической головкой M3 и для небольших шурупов с потайной головкой.

Это часть серии бамперов и креплений для дополнительных модулей.
