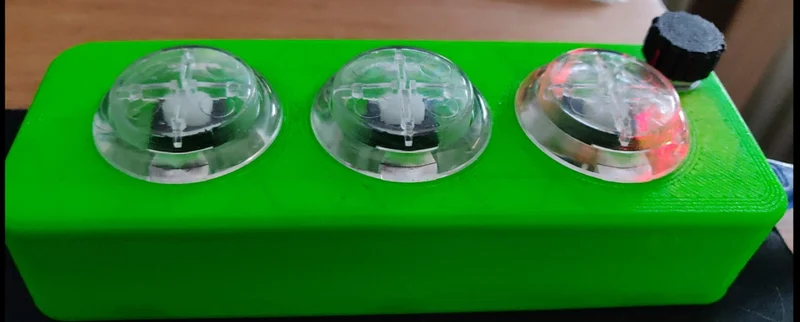

Трехкнопочная мини-клавиатура с RotaryEncoder............

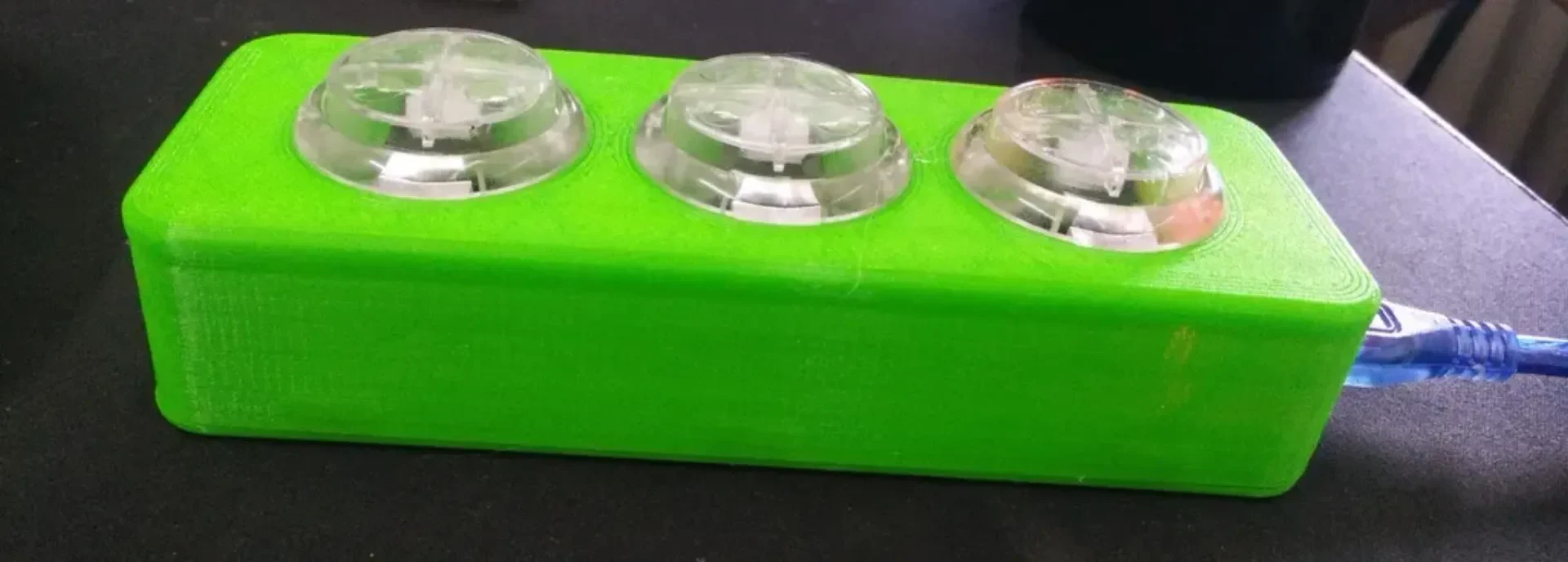

Моя версия клавиатуры с горячими клавишами с тремя кнопками или стримдека, да, она меньше по размеру, но этот размер хорошо помещается на моем столе.

Он использует кнопки Acrade от Pimoroni и Arduino ProMicro (32u4).

https://shop.pimoroni.com/products/colourful-arcade-buttons?variant=3030998056970

Обновление:

Я добавил RotayEncoder, очень простой, который можно купить в Интернете за 2 евро или меньше за штуку. У него нет печатной платы, поэтому мне пришлось просто просверлить отверстие в одном углу, чтобы установить его в печатный корпус. Мне до сих пор не хватает красивого дизайна ручки.
Код Arduino обновлен до 4 кнопок, кодировщика и файла AHK, теперь он использует некоторые клавиши управления мультимедиа.

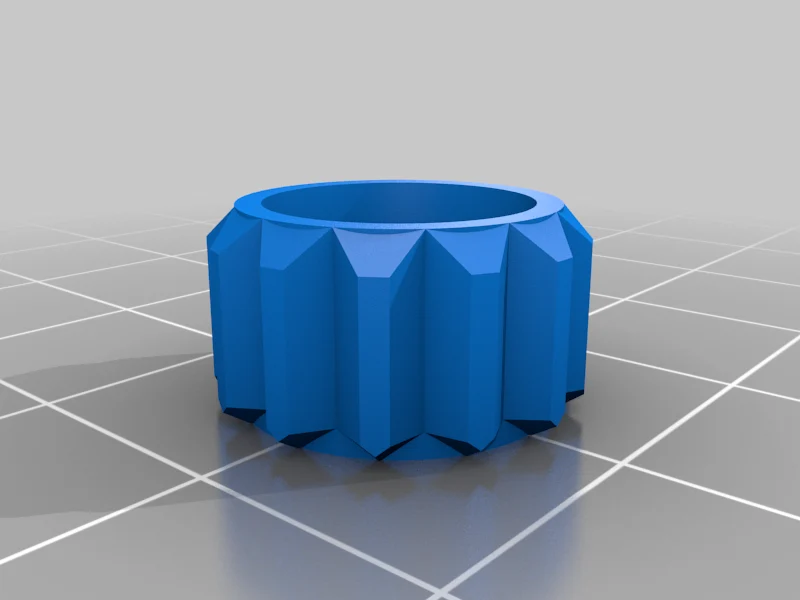

Добавил ручку, обрезал вал энкодера, чтобы его длина была приятнее.
Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

10%

Нить: любая любая

Примечания:

Печать
Возможно, вам придется перевернуть детали на 180 градусов, нажав Ctrl+L в упрощенном 3D.

поэтому плоские лица лежат на кровати, поддержка не требуется.

Сборка:

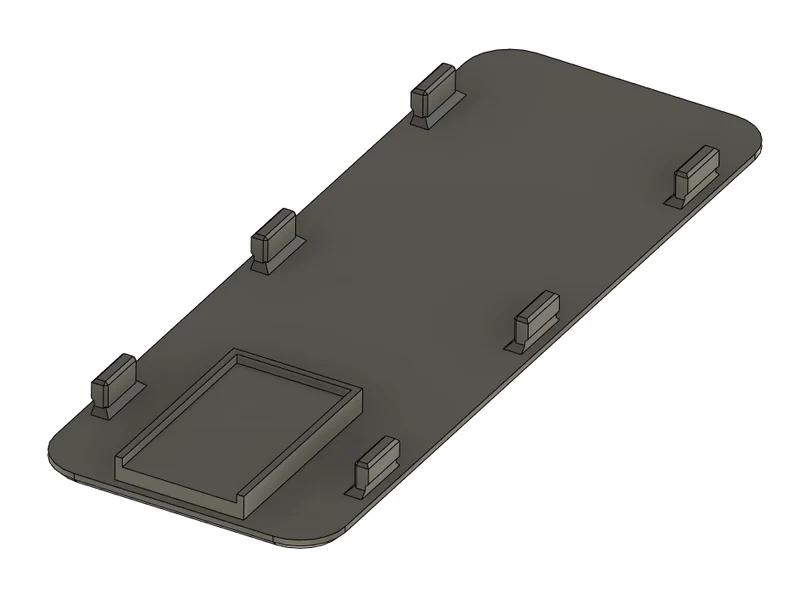

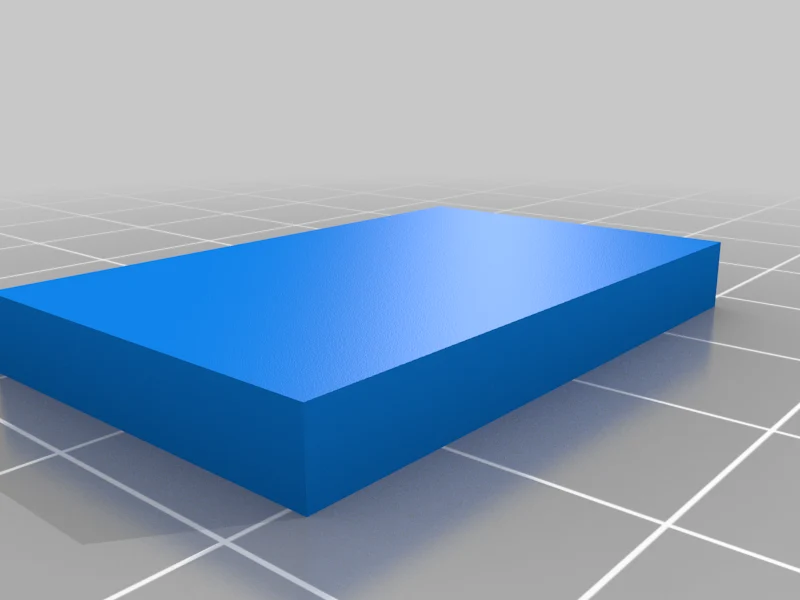

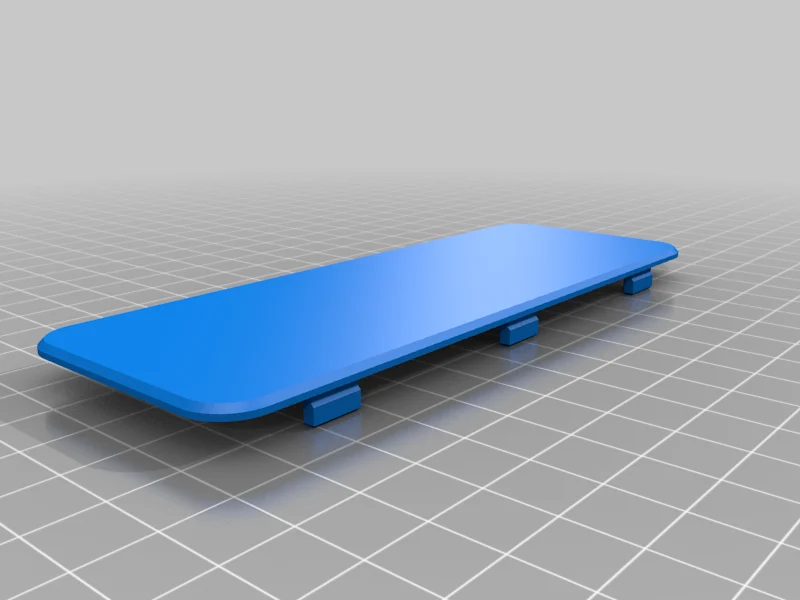

Используйте горячий клей, чтобы приклеить Micro к переходной пластине и нижней пластине.

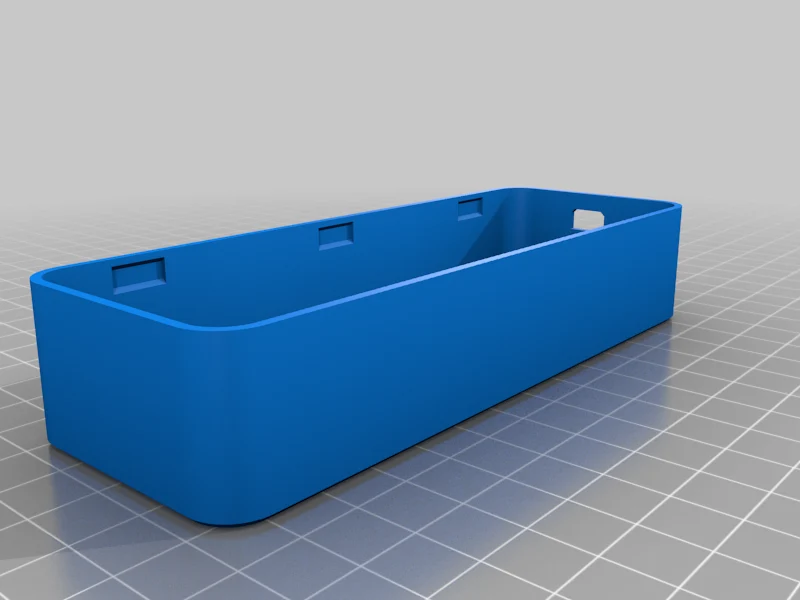

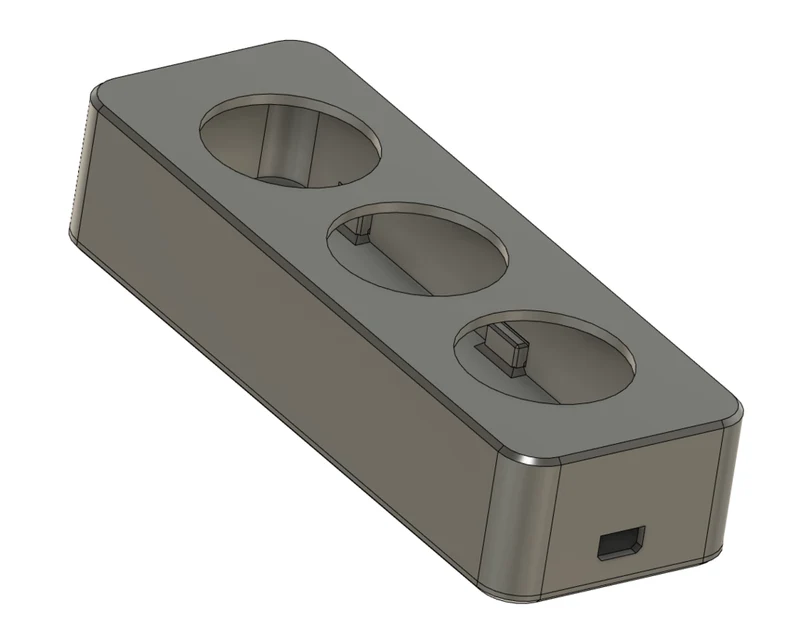

закройте корпус (с��ерху и снизу, легко открывается)
вставьте микро в адаптер, нанесите немного горячего клея через отверстие для кнопки рядом с отверстием USB, нажмите на адаптер, чтобы микро был в клее, убедитесь, что части USB выровнены.
откройте его снова и добавьте еще клея, чтобы зафиксировать его на месте
установите кнопки и припаяйте их.
горячим клеем Micro в адаптере и закройте корпус.
