Дело Этертена

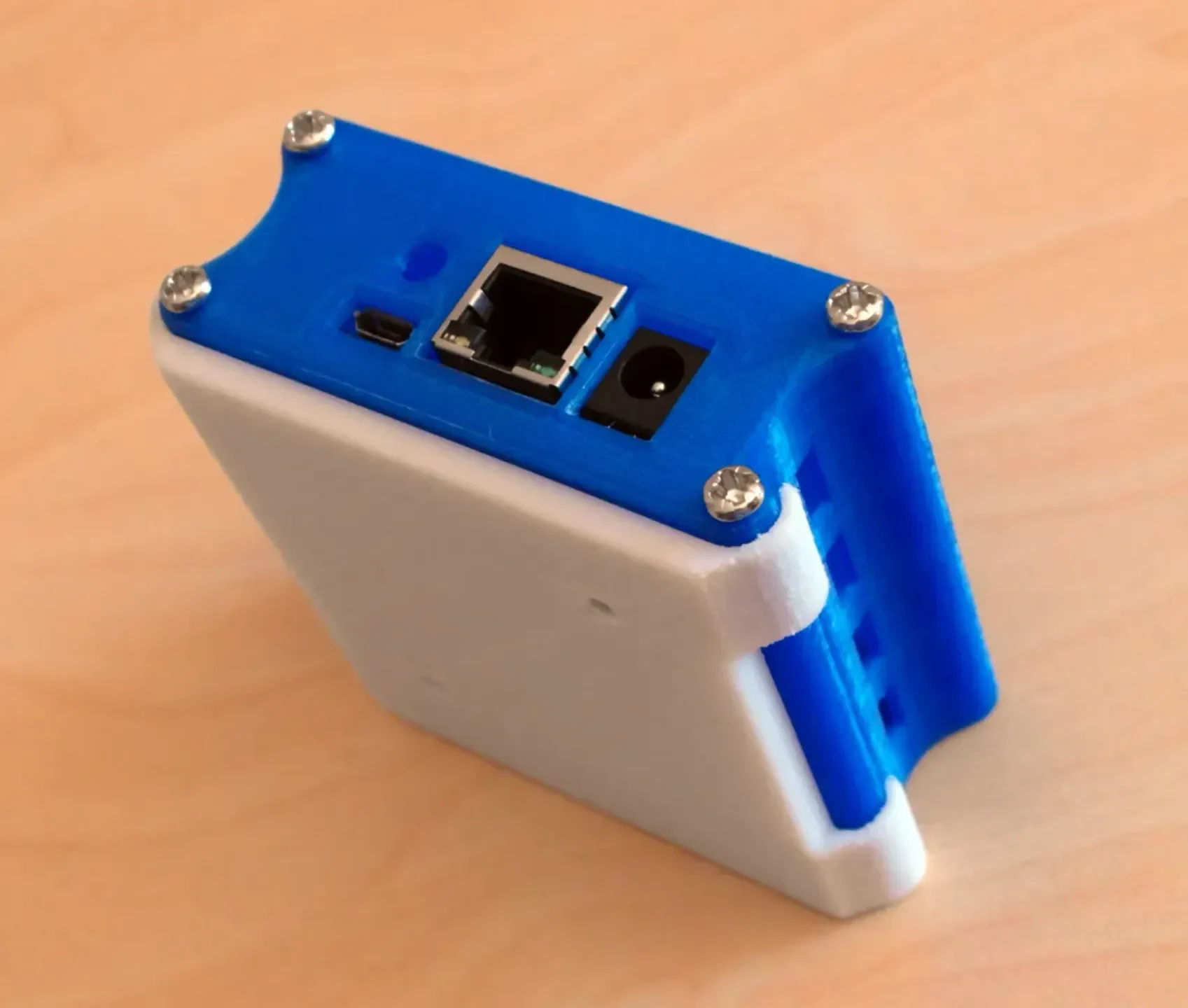

Это корпус с крышкой и настенным креплением для платы Etherten Arduino от Freetronics.

http://www.freetronics.com/collections/ethernet/products/etherten

Создано с помощью Alibre.

Нарезано Netfabb.

Напечатано на принтере Ultimaker.

Инструкции

Все три части предназначены для печати без подставок, как указано в файлах stl:

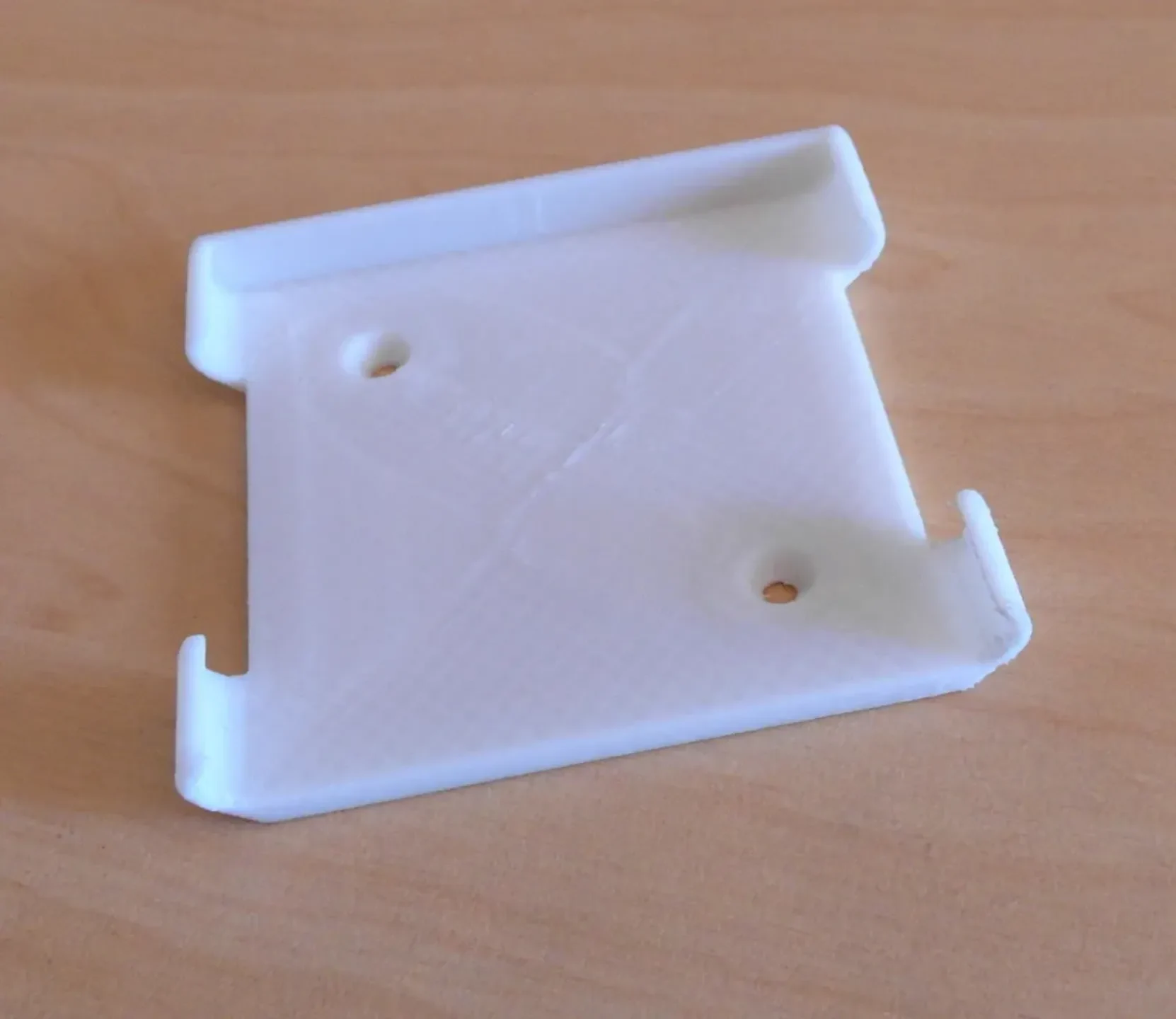

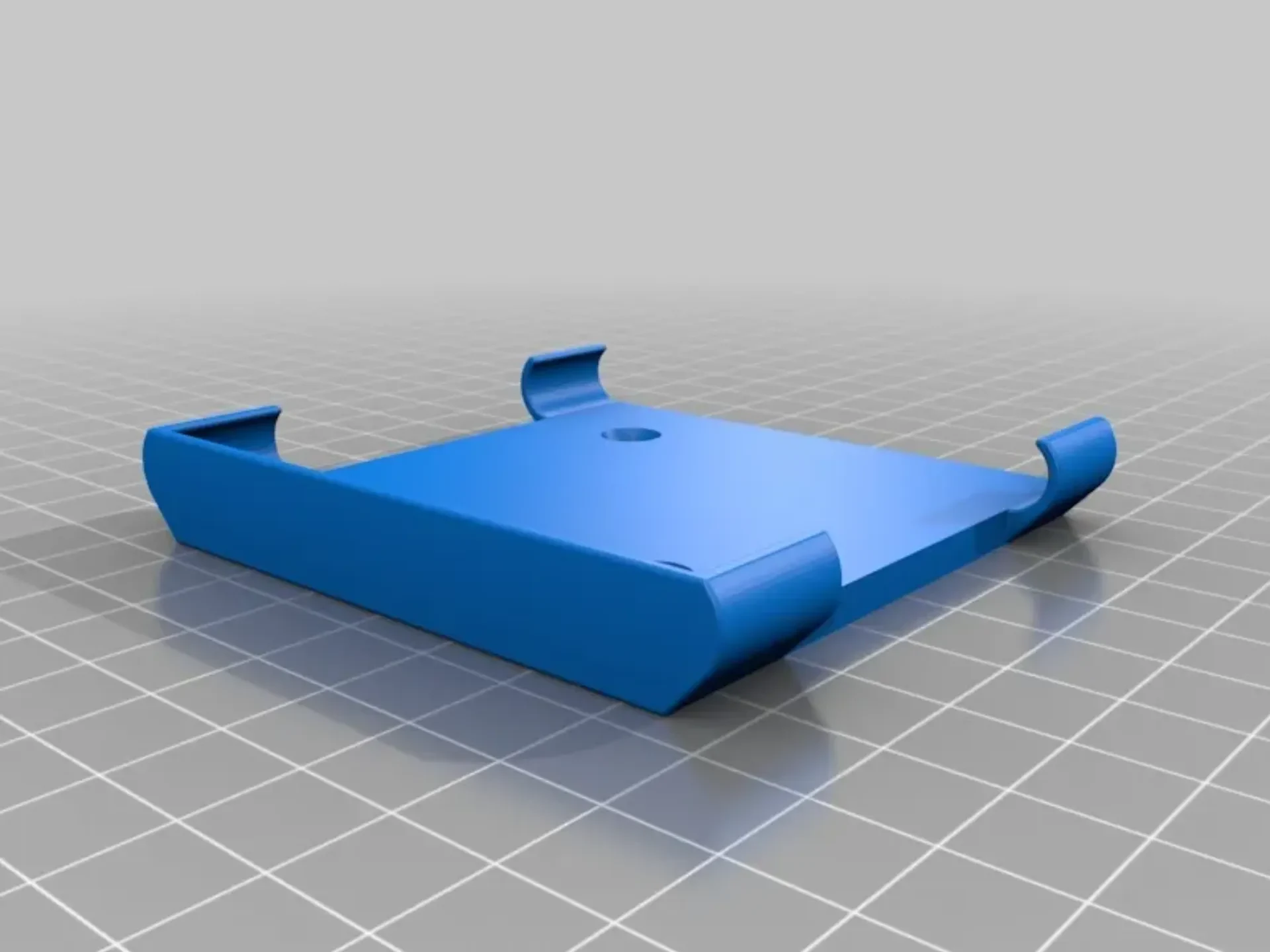

Настенное крепление, стена лицевой стороной вниз
Корпус закрытым концом вниз

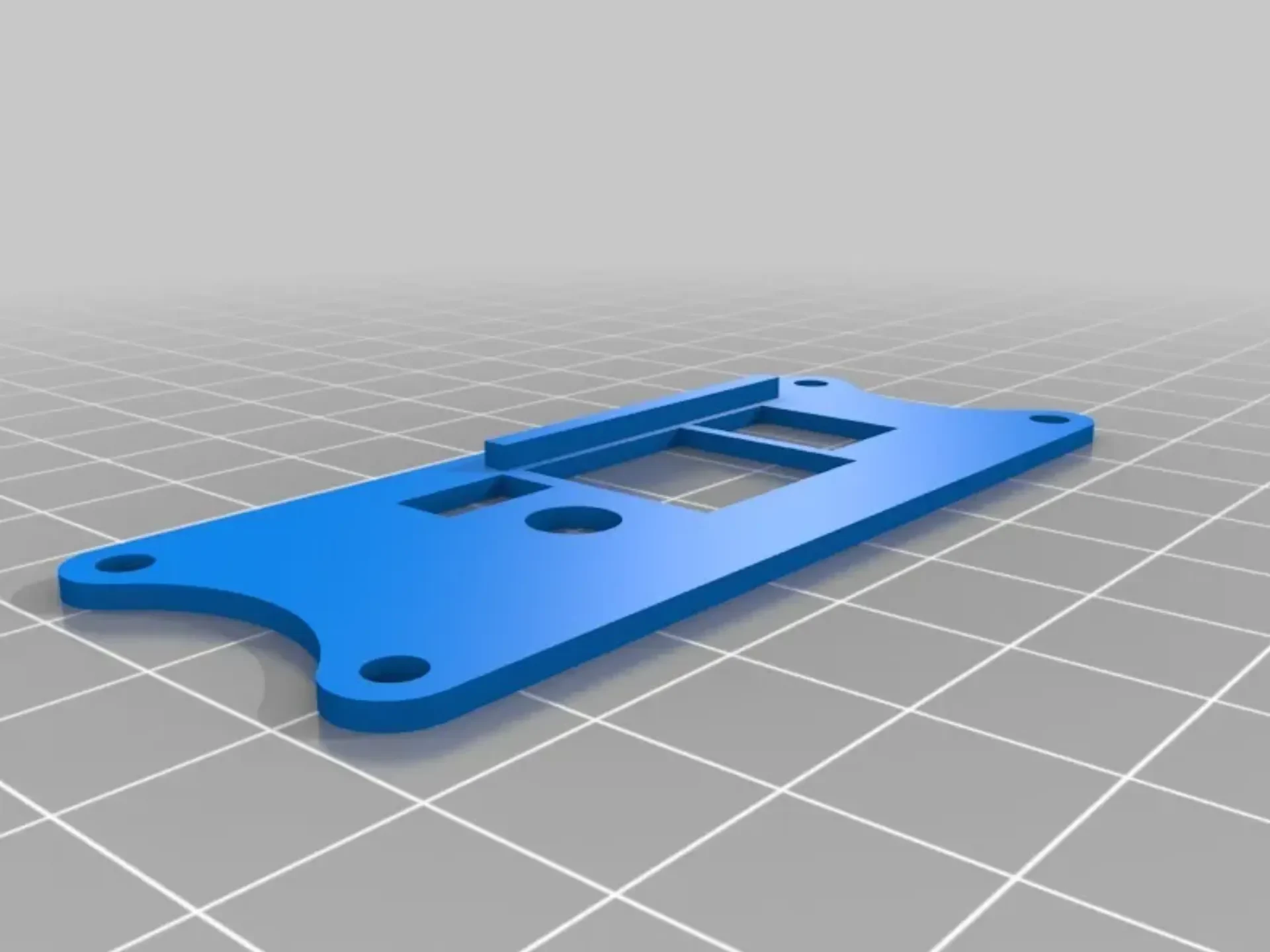

Крышка снаружи лицевой стороной вниз

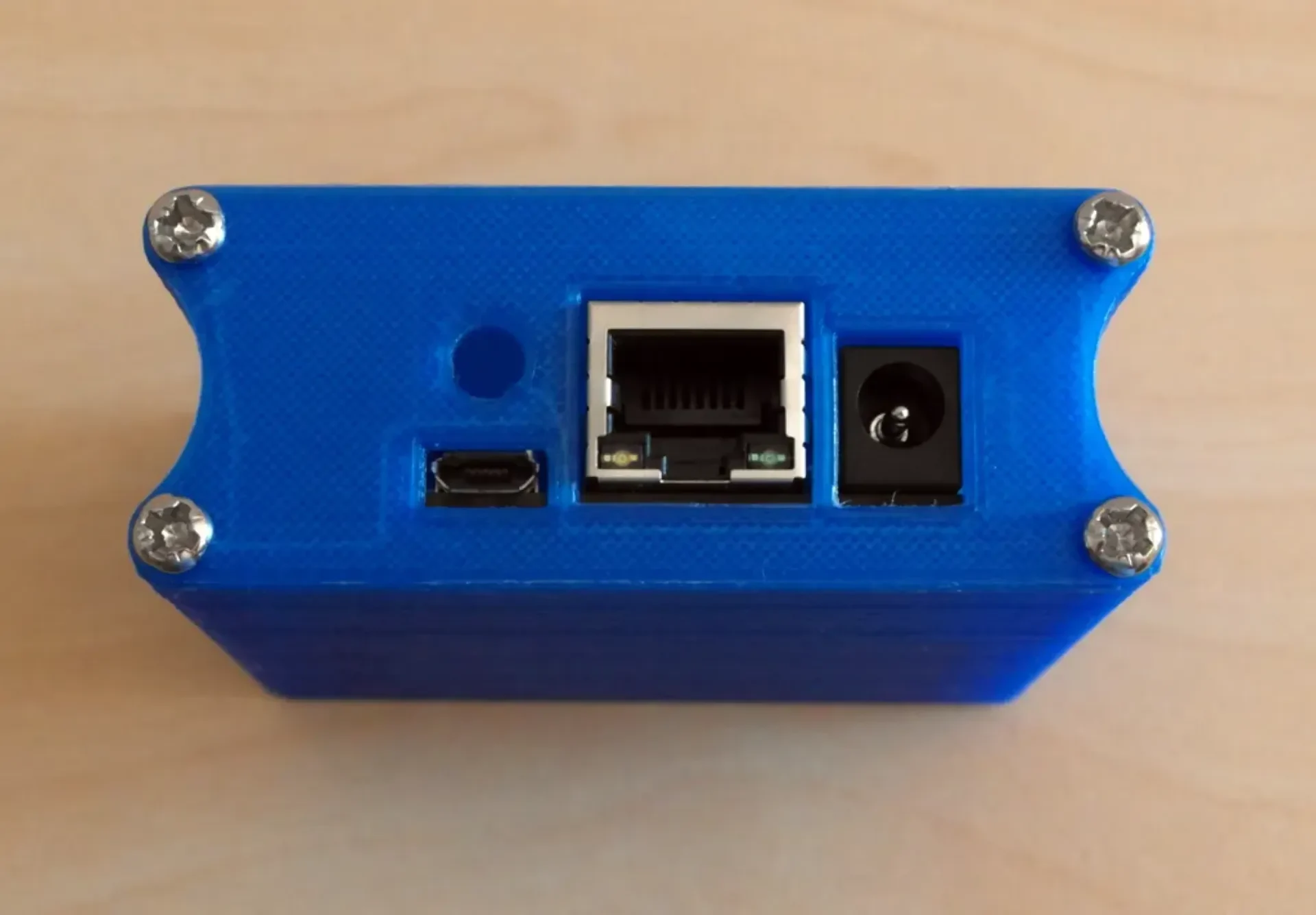

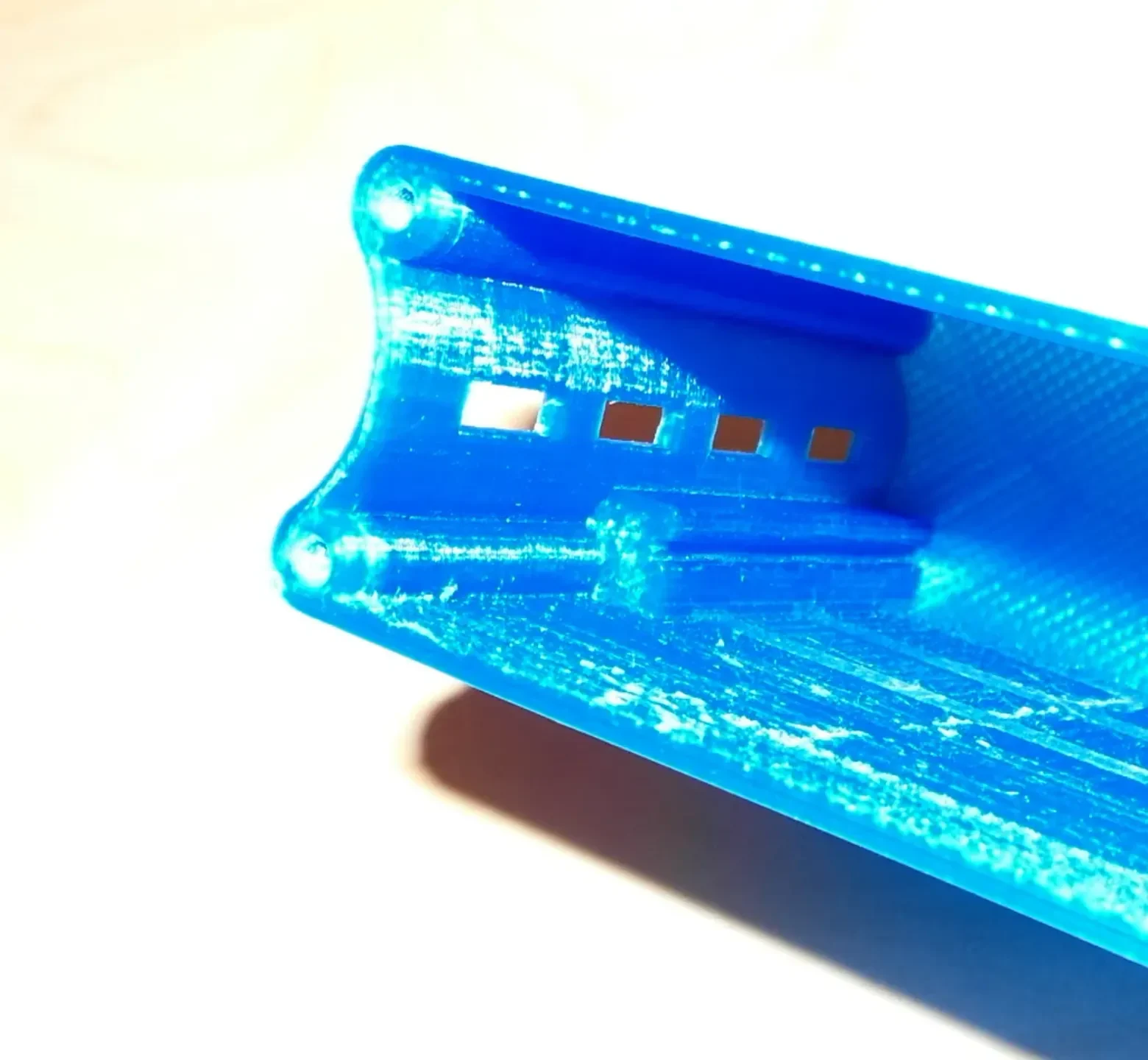

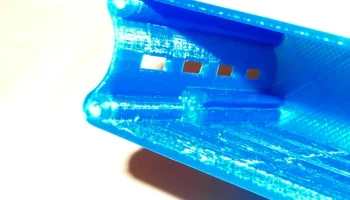

Плата Etherten вставляется в пазы и удерживается на месте крышкой. Крышка крепится четырьмя болтами М3 диаметром 10 мм (полное излишество, просто для красоты). Есть место и для щита.

В крышке было добавлено дополнительное отверстие для вывода кабеля к датчику температуры для моего проекта.

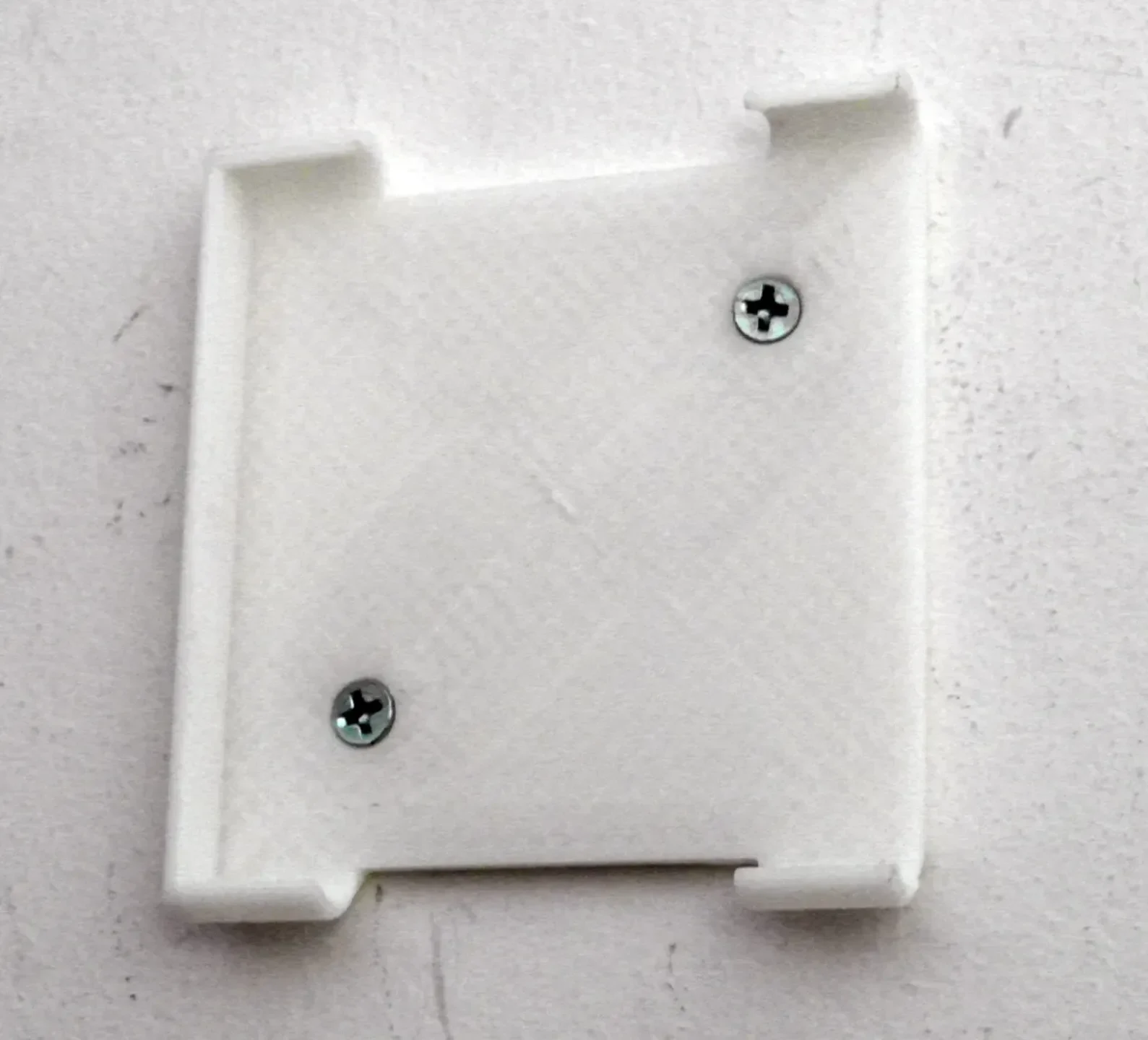

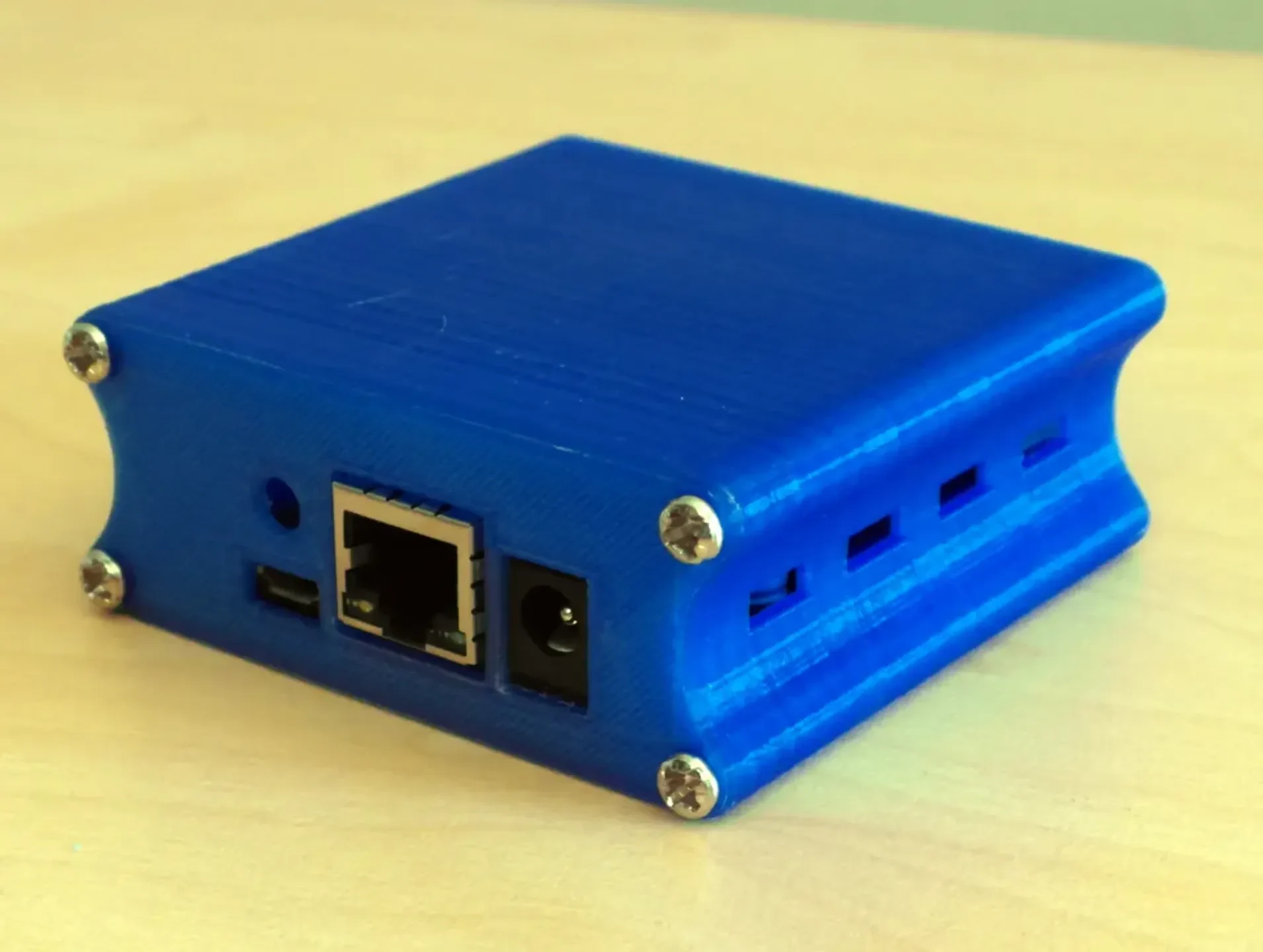

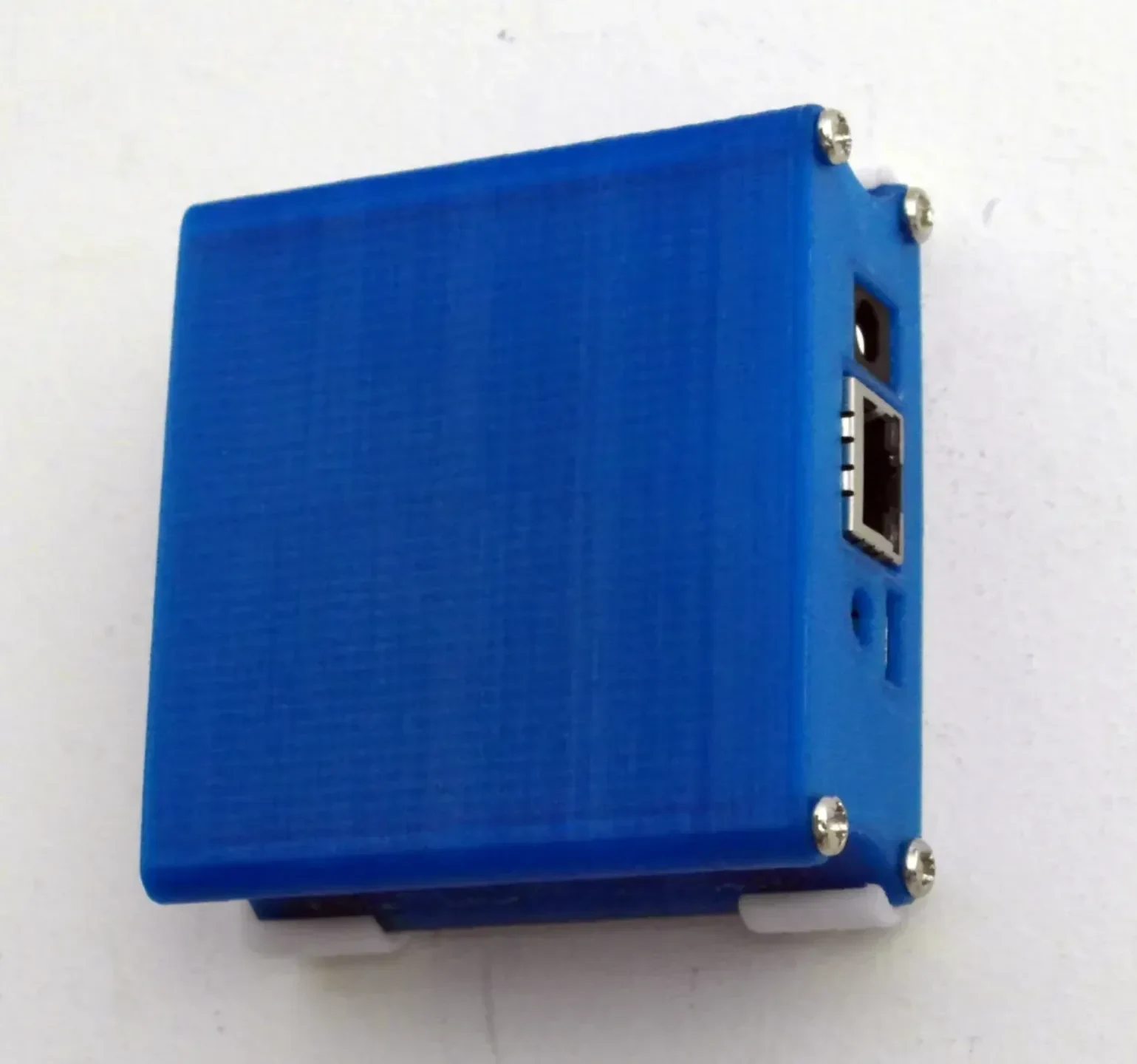

Чехол просто вставляется в настенное крепление. Предназначен для размещения на стене изогнутыми сторонами горизонтально, чтобы обеспечить циркуляцию воздуха через щели. Доска не нагревается настолько, поэтому, вероятно, не имеет значения, в каком направлении вы ее ориентируете, кроме крышки вниз; в противном случае он выпадет из крепления. Настенное крепление крепится к стене двумя винтами с потайной головкой.

Я напечатал его полупрозрачным синим PLA; выглядит хорошо, когда сквозь него светится синий светодиод.
