Аналоговые часы-вольтметр, отверстия 4,5 мм............

Часы с вольтметром из этого проекта: https://michaelteeuw.nl/post/what-time-is-it-fathers-day

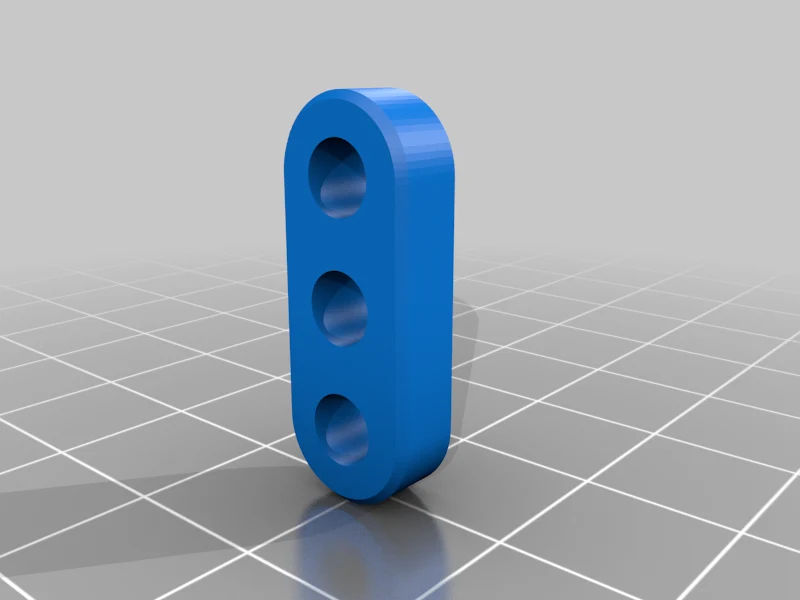

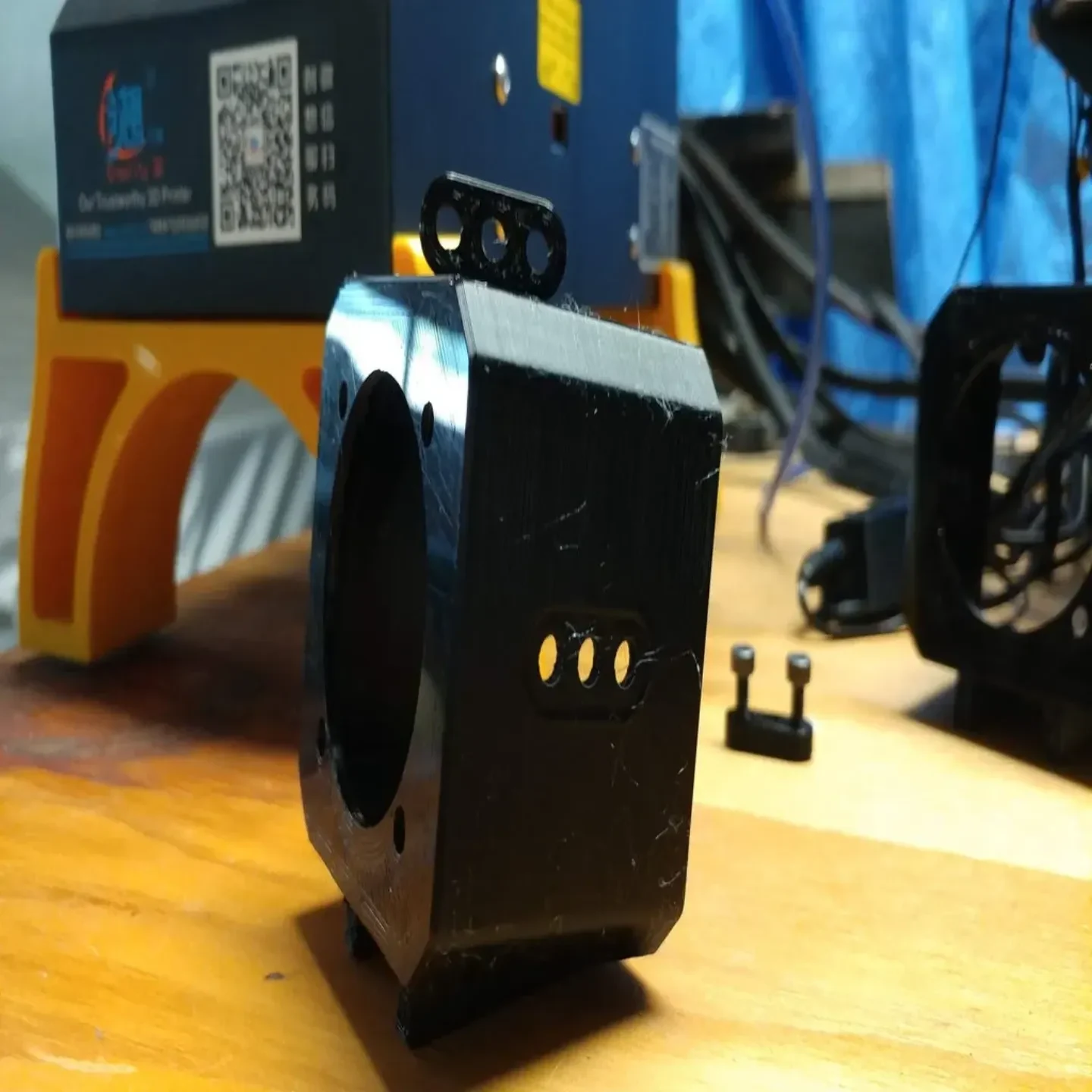

Распечатав оригинальные корпуса часов, я понял, что отверстий для соединения корпусов нет, они выглядят как выемки. При высверливании отверстий стало очевидно, что корпуса не будут совпадать и конечный результат будет неудовлетворительным. Я также понял, что отверстия в разъемах слишком малы для винтов диаметром 4 мм, которые, как я думал, мы должны были использовать.

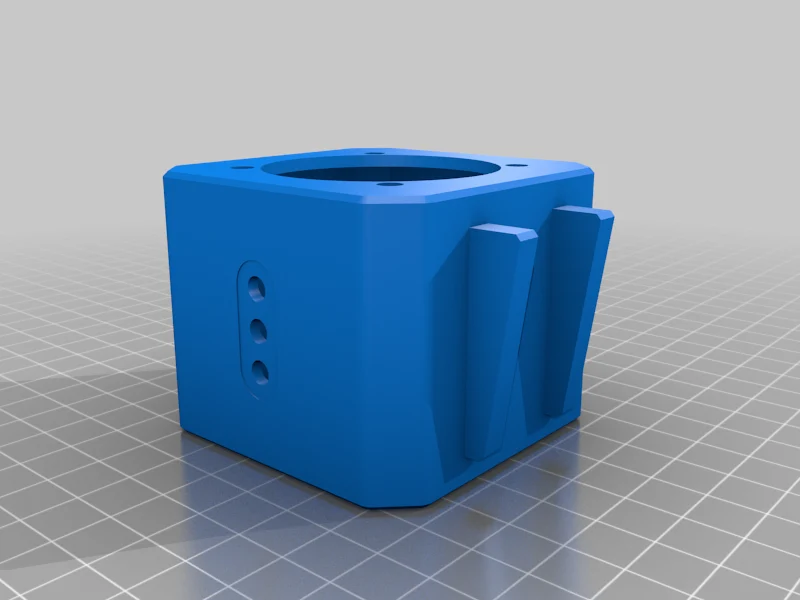

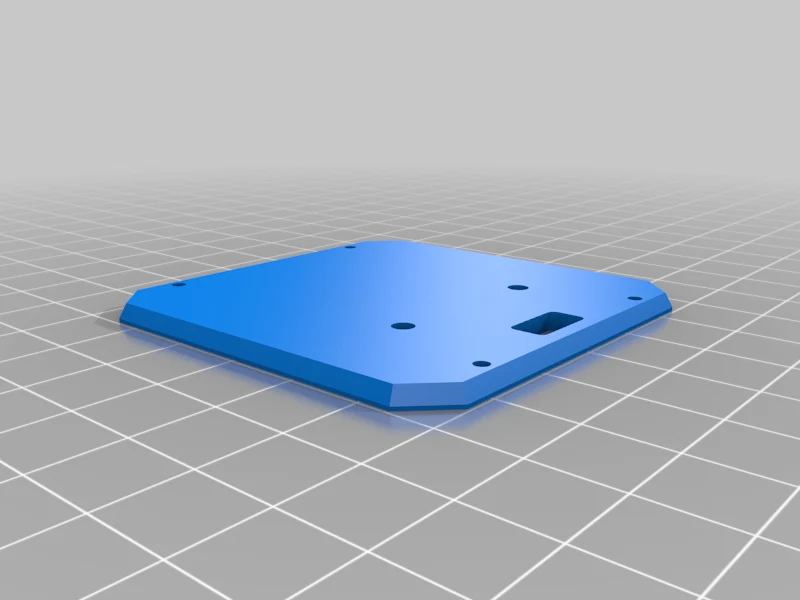

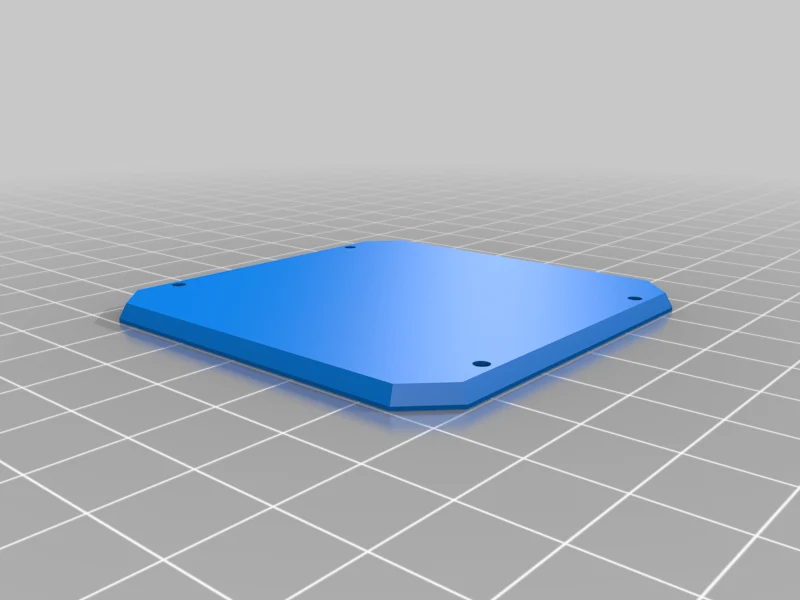

Я загрузил все модели в Fusion360 и сделал все отверстия диаметром 4,5 мм, чтобы они соответствовали размеру отверстий на лицевой стороне корпусов, к которым крепятся датчики. Теперь все необходимое оборудование будет толщиной 4 мм (за исключением того, что задние крышки остались как есть).

Я включил файлы Fusion360, чтобы вы могли легко изменять размеры отверстий, если хотите сделать что-то другое.

Настр��йки печати

Бренд принтера:

Креативность

Принтер:

CR-10S

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2 мм

Заполнение:

15%

Нить:
Атомный ПЛА черный

Категория: Электроника
