Роботизированный стабилизатор для панорам высокого разреш...

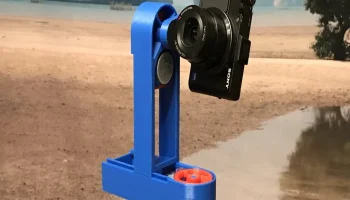

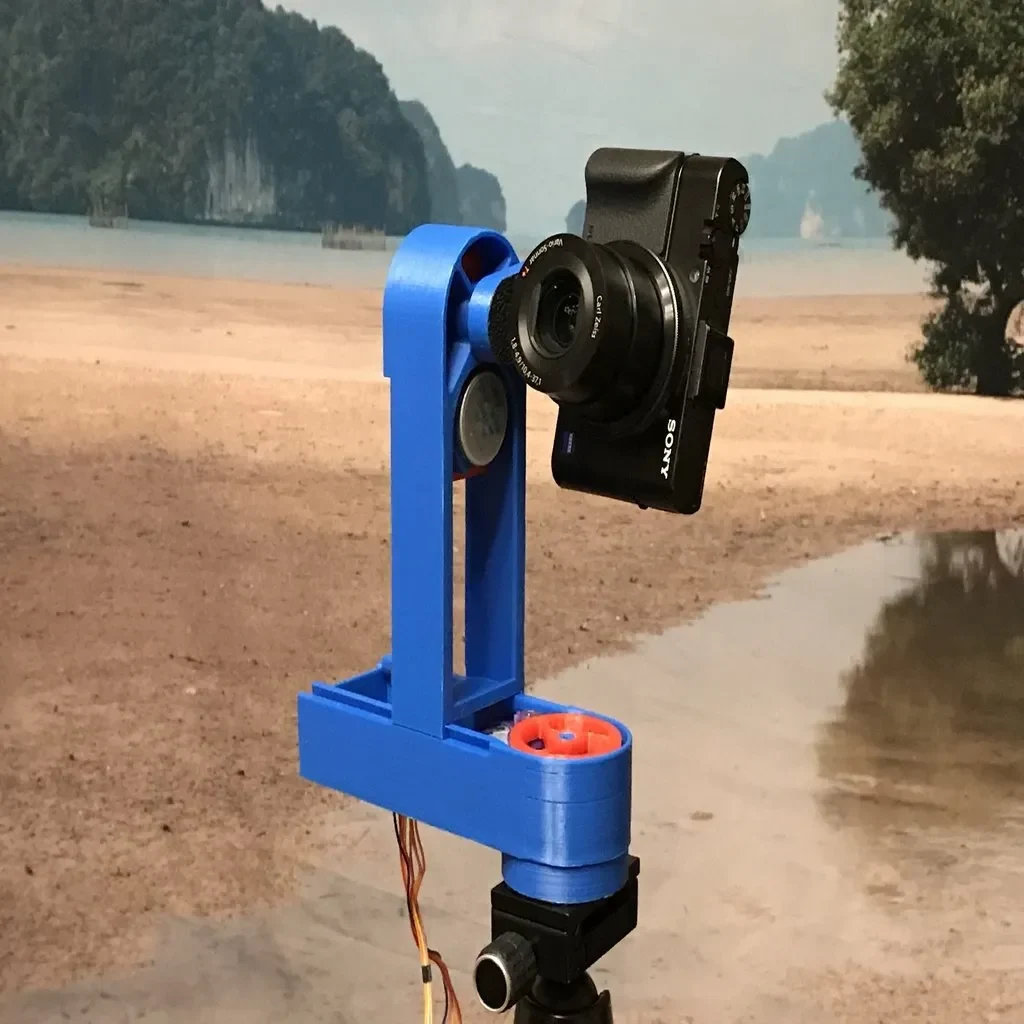

Портативный, монтируемый на штатив, легкий робот с карданным подвесом для создания сферических панорам высокого разрешения. Поворачивает камеру на 360° по горизонтали и на 180° по вертикали, чтобы охватить все пространство, за исключением небольшой площади, занимаемой круглым креплением для штатива.
Может использоваться для сферических панорам, гигапиксельной фотографии, замедленной съемки или даже панорамной головки, сделанной своими руками, для любой небольшой камеры. Целью его разработки является малый вес и размер, чтобы его можно было использовать во время путешествий, поэтому в этом направлении были сделаны некоторые компромиссы. Движение камеры медленное, это не стабилизатор стабилизации в реальном времени.
Лучше всего подходит для фотографий, предназначенных для объединения в очень большие панорамные изображения. Камеру можно установить так, чтобы она вращалась вокруг своей «узловой точки» (оптического центра) как вертикально, так и горизонтально, чтобы избежать ошибок параллакса, которые вызывают проблемы со сшивкой при использовании обычных подвесов. Вертикальное расположение достигается за счет встроенной в устройство направляющей, а горизонтальное — за счет смещенного крепления камеры.
Это часть более крупного проекта, который включает в себя контроллер Arduino и приложение для управления смартфоном (iOS). https://www.facebook.com/panocontroller/videos/526181134821047/
Необходимые детали
(2) двигатели 28BYJ-48

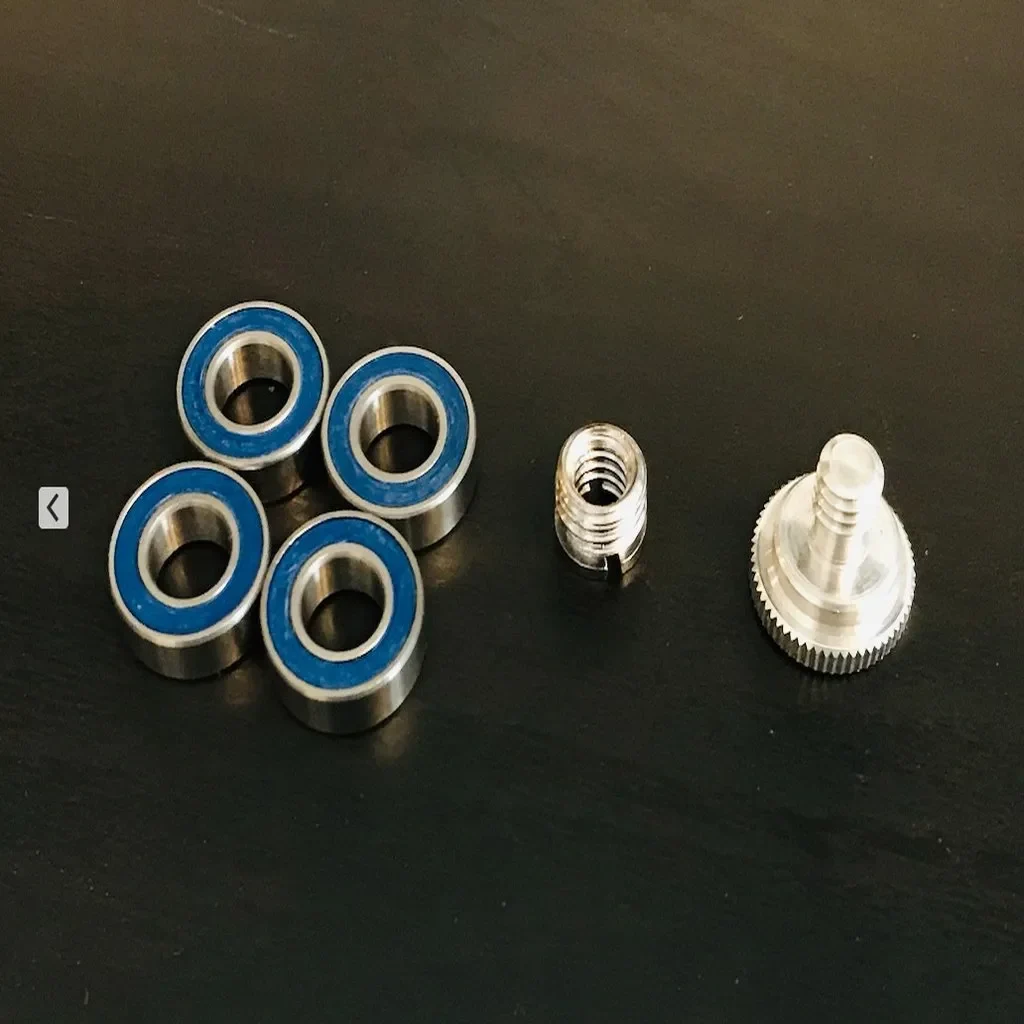

(4) подшипника 688-2RS (8x16x5 мм) — https://smile.amazon.com/gp/product/B00ZVF8EMU
(1) Винт для штатива 1/4 дюйма с D или плоской головкой (см. рисунки) для крепления камеры
(1) Адаптер штатива с 5/8 дюйма на 1/4 дюйма для крепления штатива — оба доступны по адресу https://smile.amazon.com/Muscccm-Camera-Tripod-Adapter-Converter/dp/B07BKPXR72.
немного липкой ленты или слоя TPE, чтобы избежать соскальзывания креплений для штатива и камеры.
Некоторые параметры можно настроить в Autodesk Fusion 360. Полная модель Fusion 360 (предоставляется как есть) находится по адресу https://a360.co/2ztelQZ (короткая ссылка Autodesk). Там также есть имитационная модель нагрузочных испытаний, она неточна из-за материалов, но, тем не менее, информативна.
Настройки печати
Бренд принтера:
Моноцена
Принтер:
Создатель Ultimate
**Плоты:**
Нет
Поддерживает:
Нет
**Разрешение:**
0,2
Заполнение:
25%
**Нить:** Любой PLA или более прочный (жесткий) материал.
Примечания:
Детали для печати и настройки Cura (я напечатал все со стенкой 1,2 мм, без опоры, юбка, кроме корпуса)
(2) основная часть: юбка (поля лучше, если вы контролируете деформацию), опора, касающаяся пластины под углом 80 °, для поддержки поперечной распорки (остальные детали лучше без нее). Печатайте медленнее, если стенки не гладкие или скользящие части не подходят без тщательной опиловки.

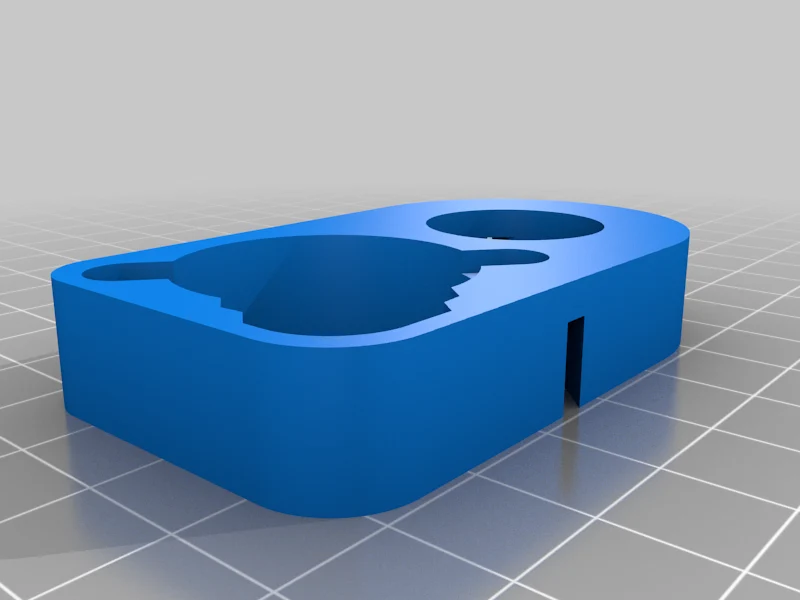

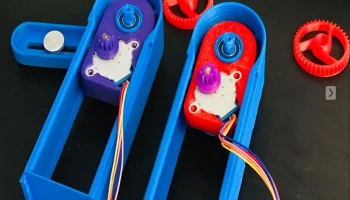

(2) крепление двигателя: поверните его на пластине по диагонали, чтобы на первом слое моста не было линий, выходящих за пределы длины любого из 4 мостов.
(2) набор шестерен (маленькая и большая): напечатайте большую шестерню вверх ногами, маленькую шестерню вертикально.

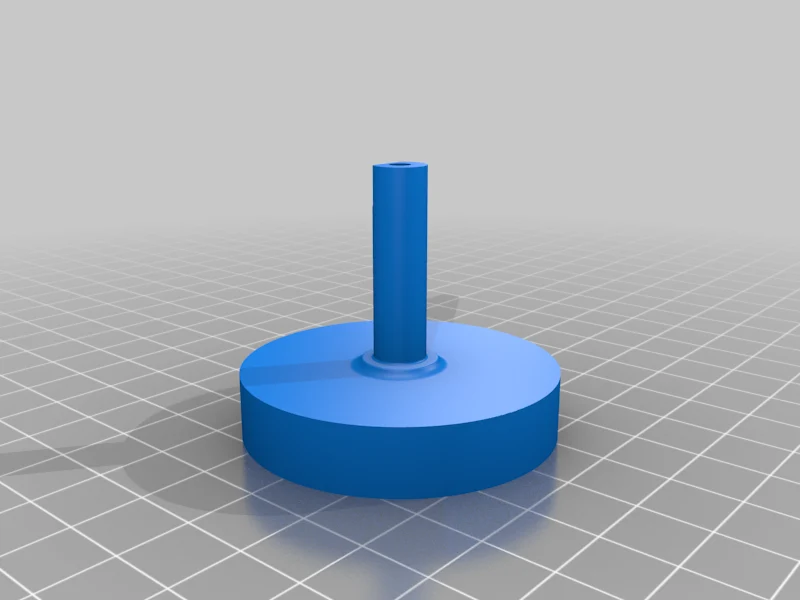

(1) крепление для штатива — убедитесь, что внутренняя резьба подходит к адаптеру штатива, при необходимости печатайте медленнее или с шагом 0,15.

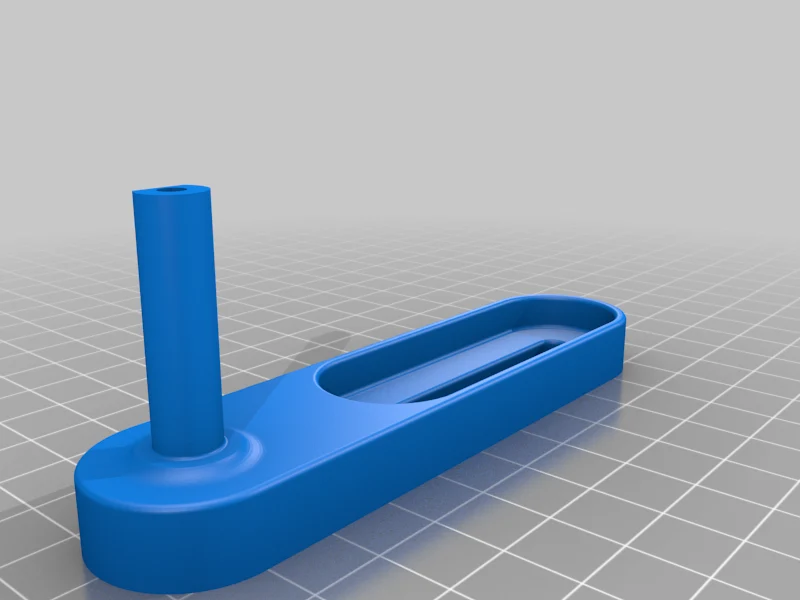

(1) крепление камеры
Обратите внимание, что допуск между деталями очень мал, поэтому в зависимости от принтера и калибровки нити для некоторых деталей может потребоваться включить внешнюю перед внутренней стенкой, чтобы повысить точность поверхности. Я предлагаю сначала распечатать мелкие детали, чтобы определить, необходимо ли это.

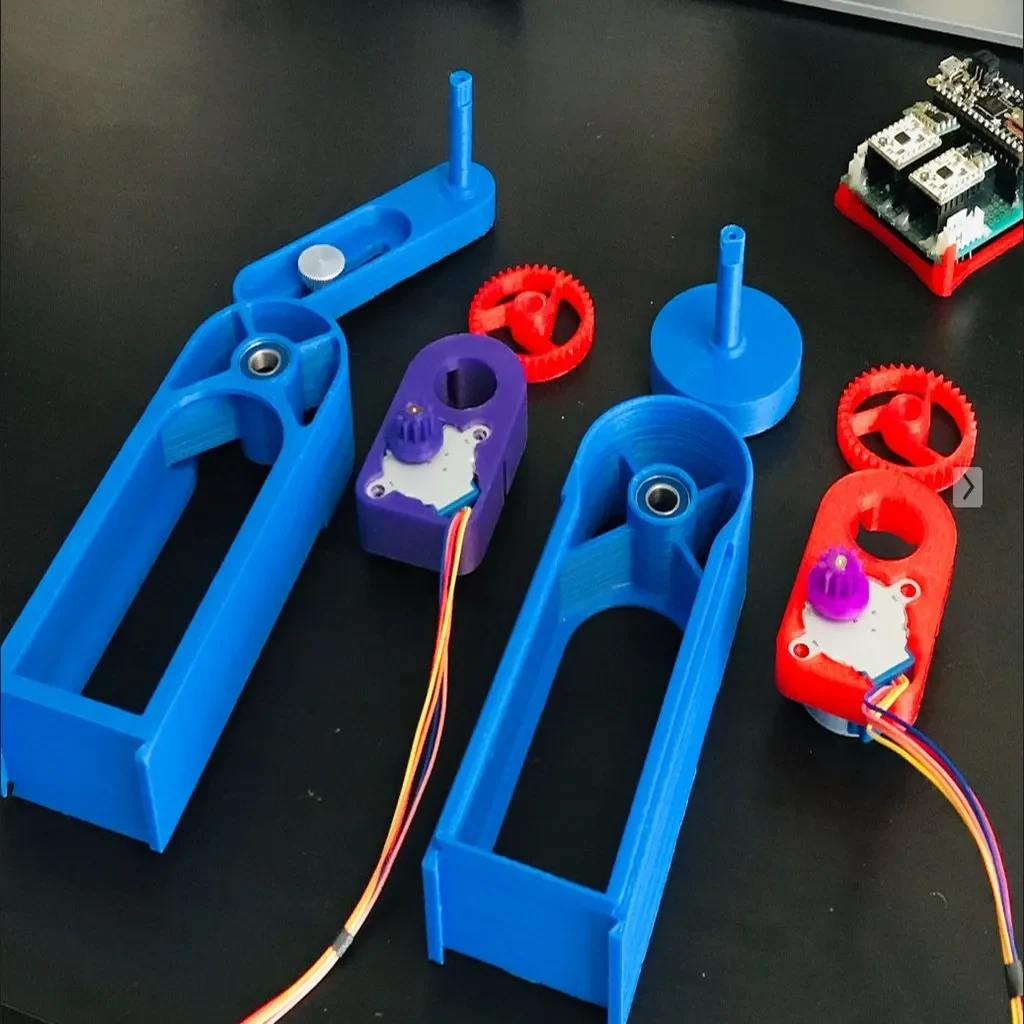

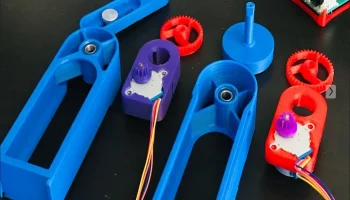

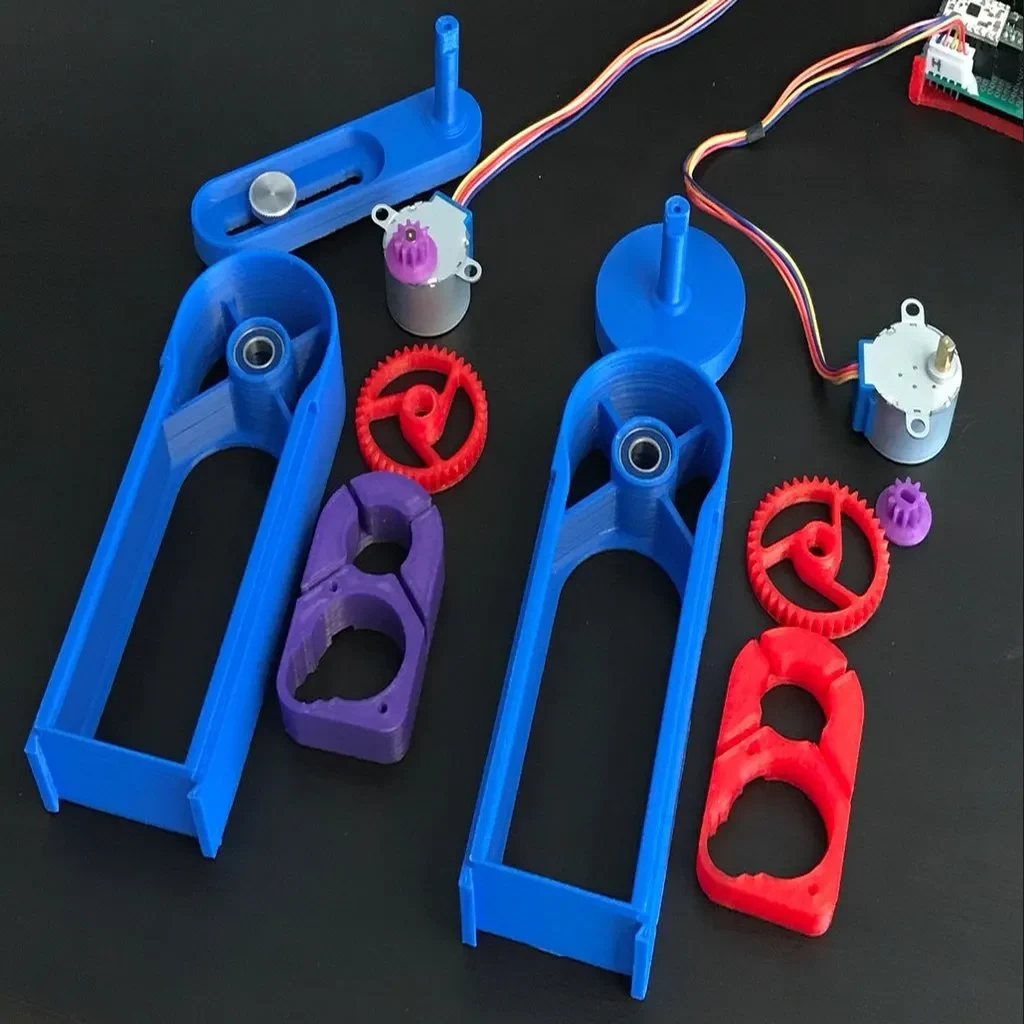

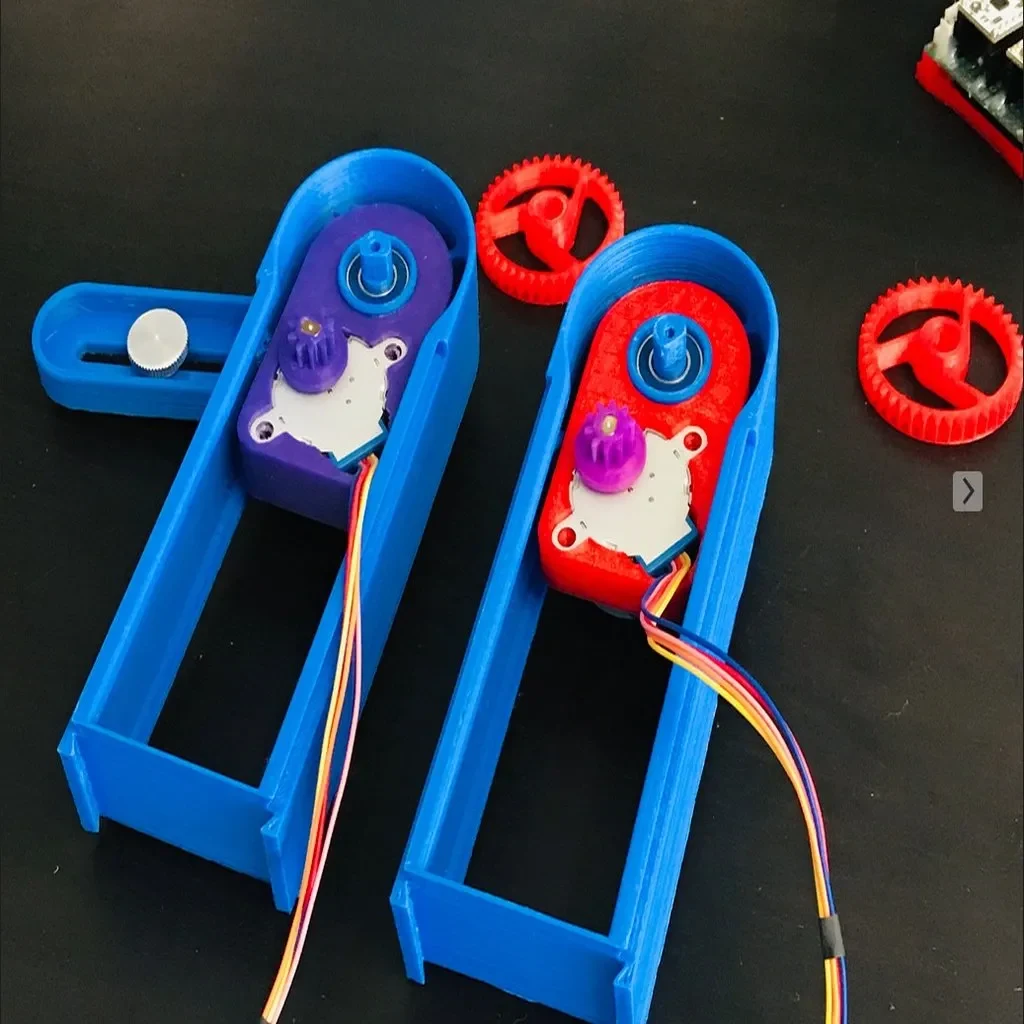

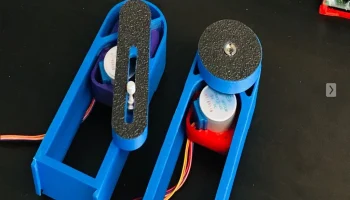

Соберите детали в порядке, указанном на фотографиях. Фитинги не должны иметь места для маневра, кроме направления, в котором детали должны скользить друг по другу.
