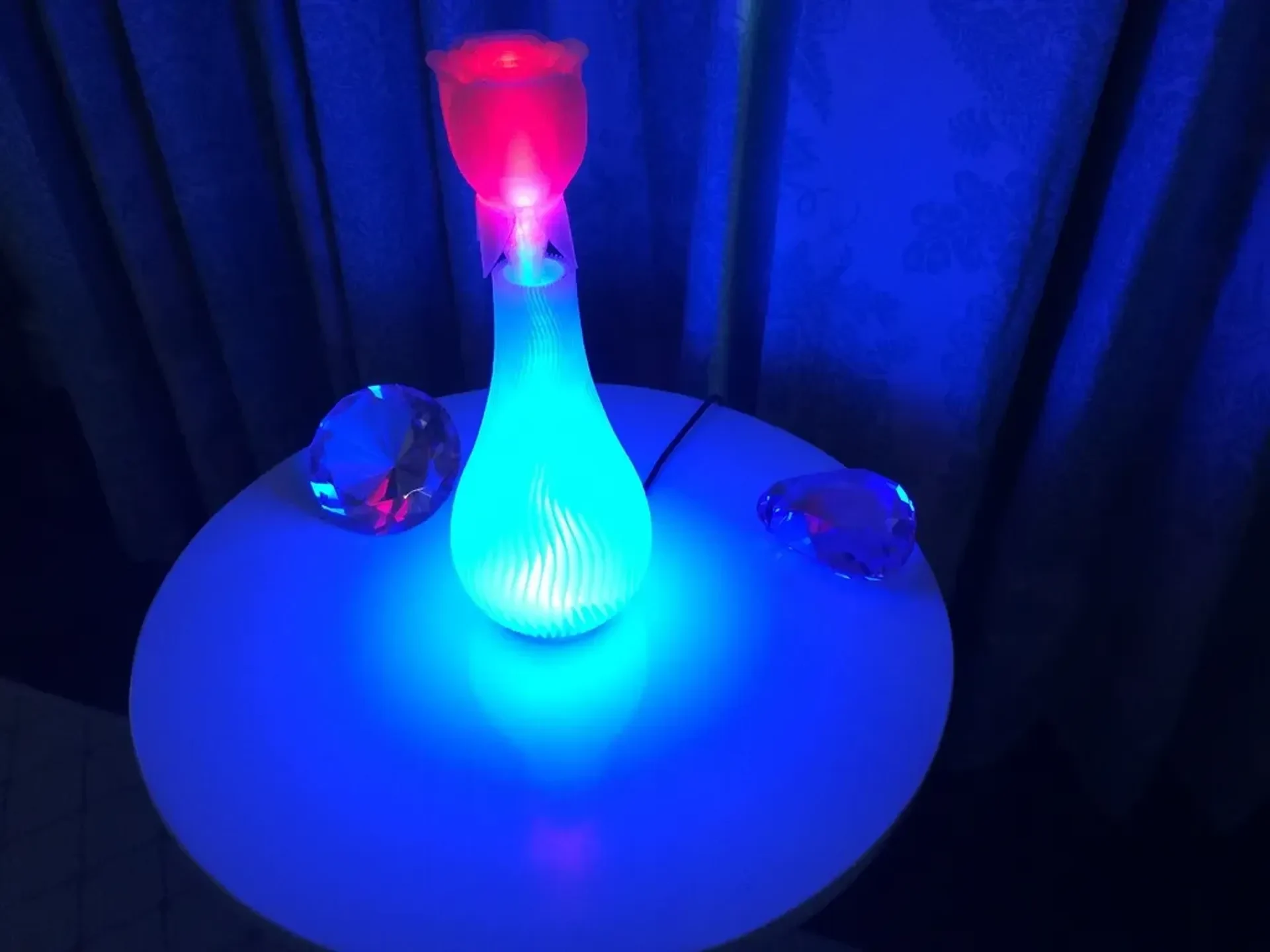

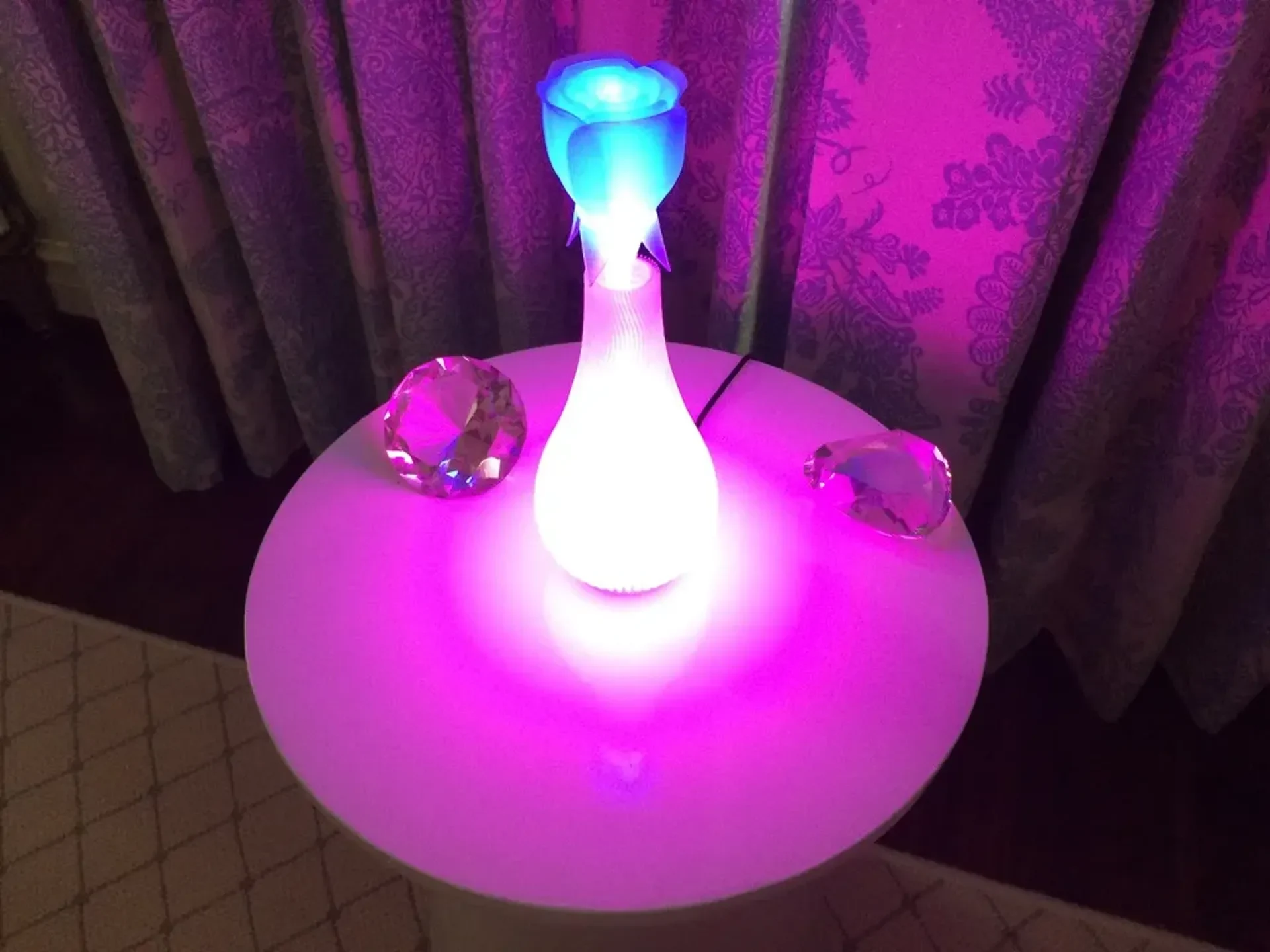

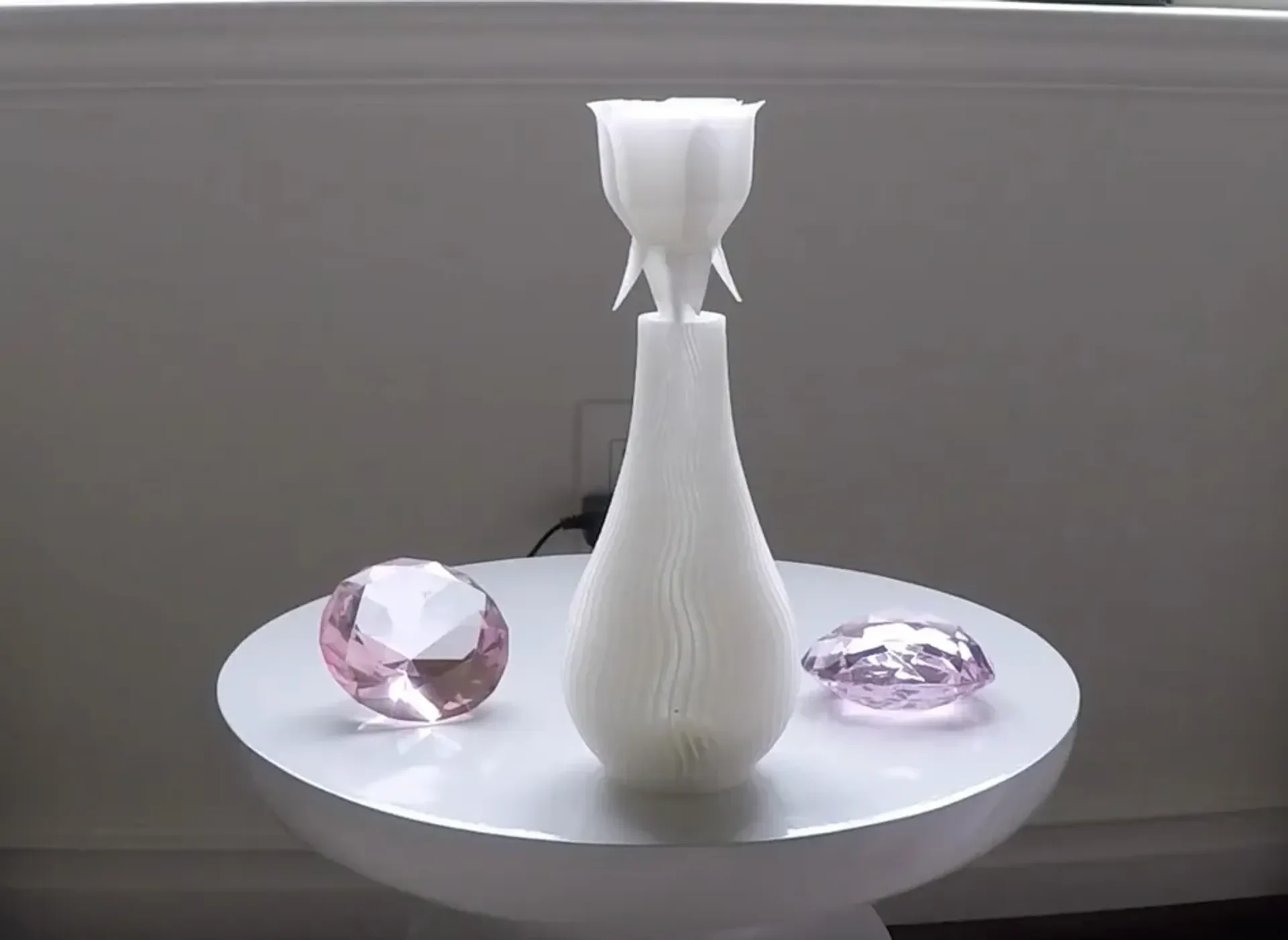

Это проект на основе Arduino для управления светлыми цветами и анимацией в вазе и розе, напечатанных на 3D-принтере. Изначально я сделал его для своей девушки в качестве подарка на годовщину, но подумал, что людям может понравиться сделать его самостоятельно. Введение в проект можно посмотреть здесь.
В проекте используется библиотека Adafruit NeoPixel, и она была протестирована на плате Arduino Uno с процессором ATmega328P. Он совместим с Adafruit ProTrinket 5v.

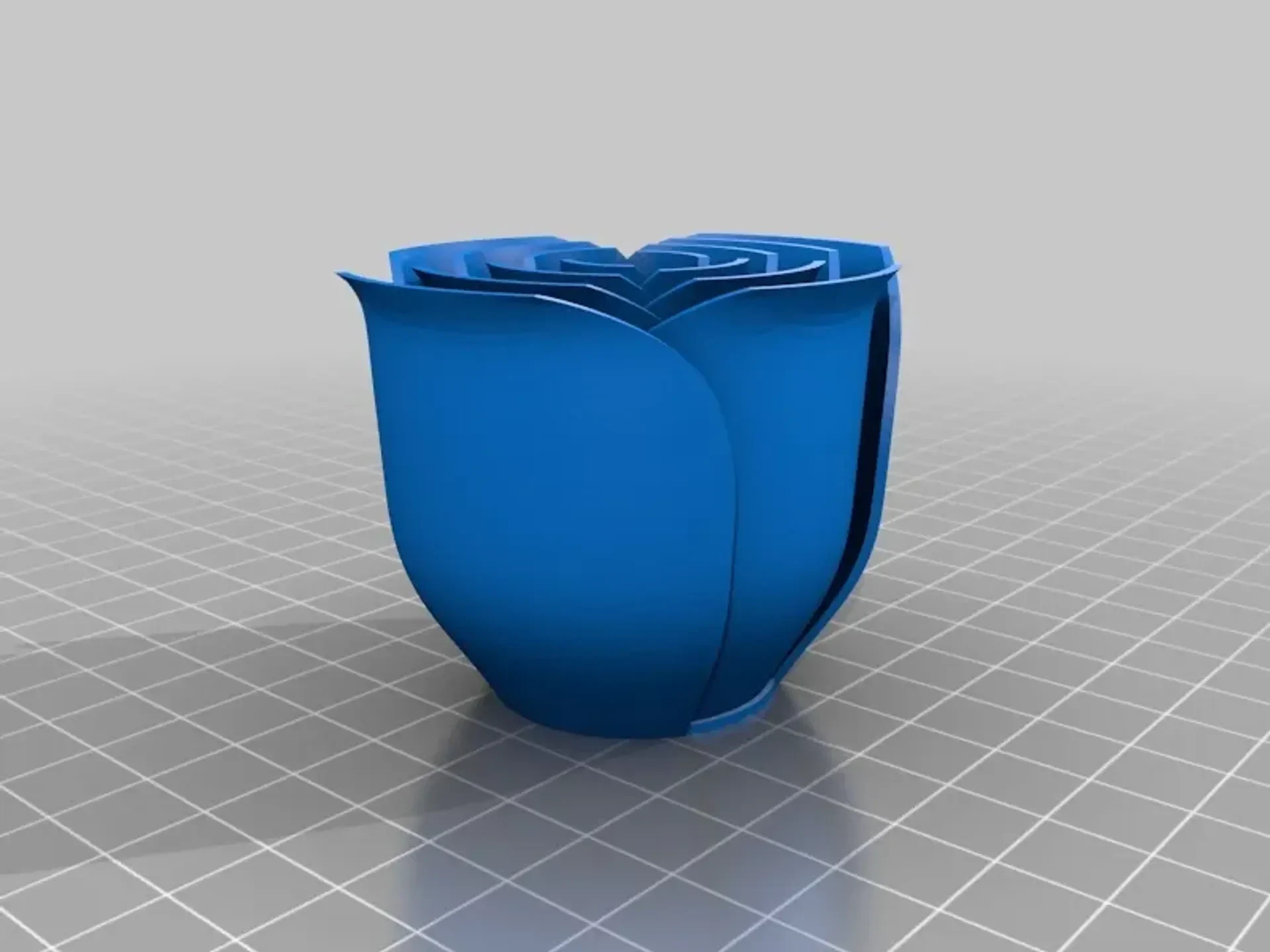

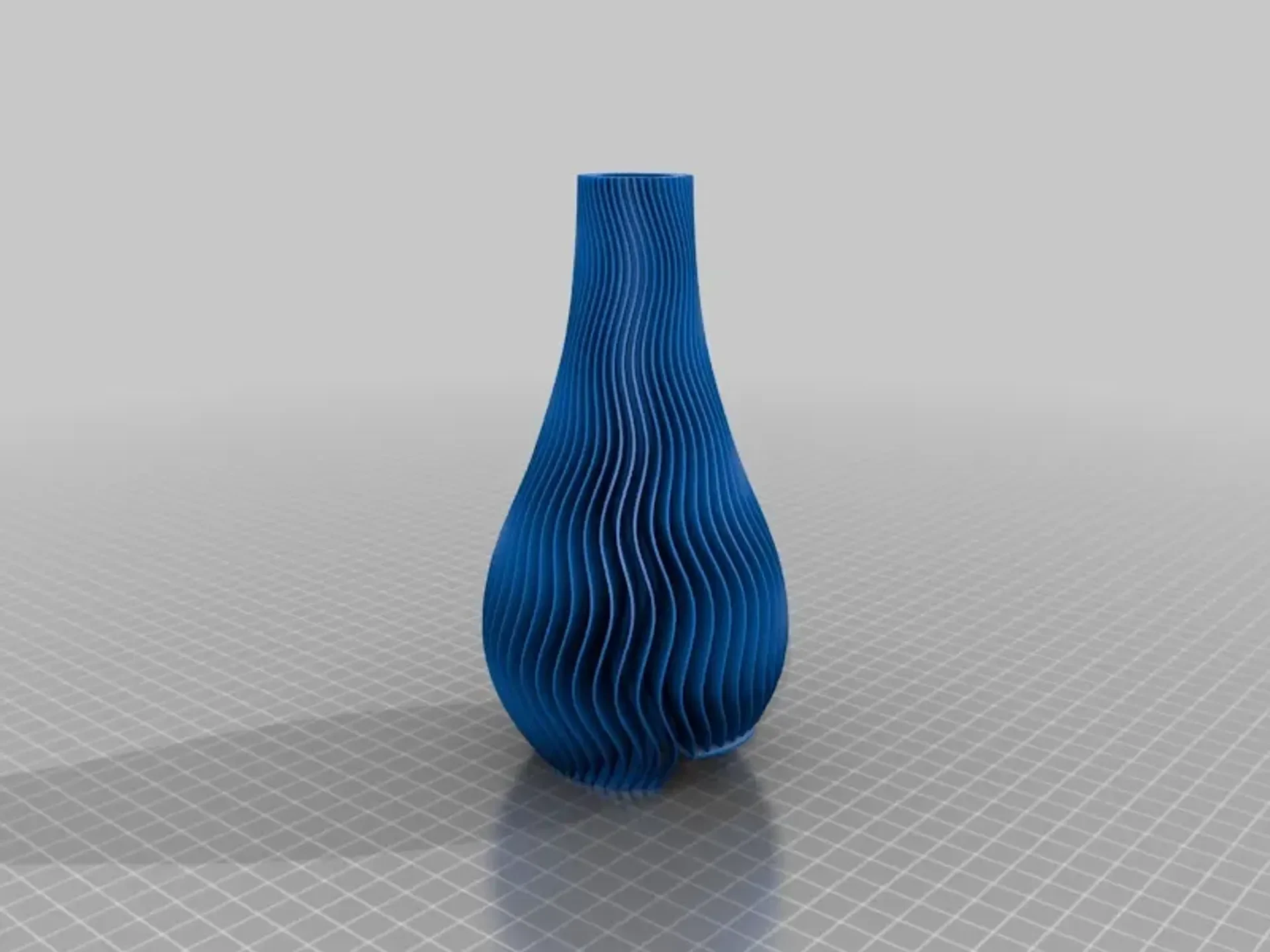

Ваза представляет собой ремикс на «Wave Vase» Дидьеркля, а цветок — ремикс на «Make a Rose for your Girl» Ханслиу.
Плейлист YouTube с подробным описанием процесса разработки можно найти здесь.
Операция:
Подключите источник питания к вазе. (В данном случае используется 5 В, 2 А)
Переведите ползунковый переключатель в положение «включено». От него будет питаться плата и NeoPixel Ring.
Нажмите кнопку и удерживайте ее менее 0,5 секунды, чтобы просмотреть световую анимацию вазы.
Нажмите кнопку и удерживайте ее более 0,5 секунды, чтобы просмотреть световую анимацию цветка.
Примечание:
Не оставляйте свет выключенным, когда ползунковый переключатель находится в положении «включено» в течение длительного периода времени. В это время плата все еще будет находиться под напряжением.
Принадлежности
1x Arduino ProTrinket 5 В
1x неопиксельное кольцо Arduino RGB 16x
1x неопиксельный RGB-модуль Arduino
1x адаптер питания с разъемом «мама» 5,5 x 2,1 мм
1x ползунковый переключатель
1x кнопка 6 мм x 6 мм
1x конденсатор 1000 мкФ
2x резистор 510 Ом
3 контактные пластины аккумулятора (или аналогичный тонкий проводящий металл)
1 блок питания 5 В, 2 А со штекером 5,5 x 2,1 мм
~250 г полупрозрачного PLA (я использовал «натуральный» PLA Shaxon)
Проволока 22га (зеленая для стержня, остальное на ваше усмотрение)
Цианоакрилатный клей и/или смола 5 Second Fix.
Настройки печати
Принтер:
Monoprice Maker Выберите
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
0,1 мм
Примечания:
Толщина корпуса 1 мм
Возможно, вам понадобятся поля для печати стебля.
Пост-печать
Сборка
Припаяйте 3 зеленых провода к выводам 5 В, Din и GND на одном неопикселе.
Убедитесь, что провода имеют длину не менее 180 см, чтобы учесть скручивание.

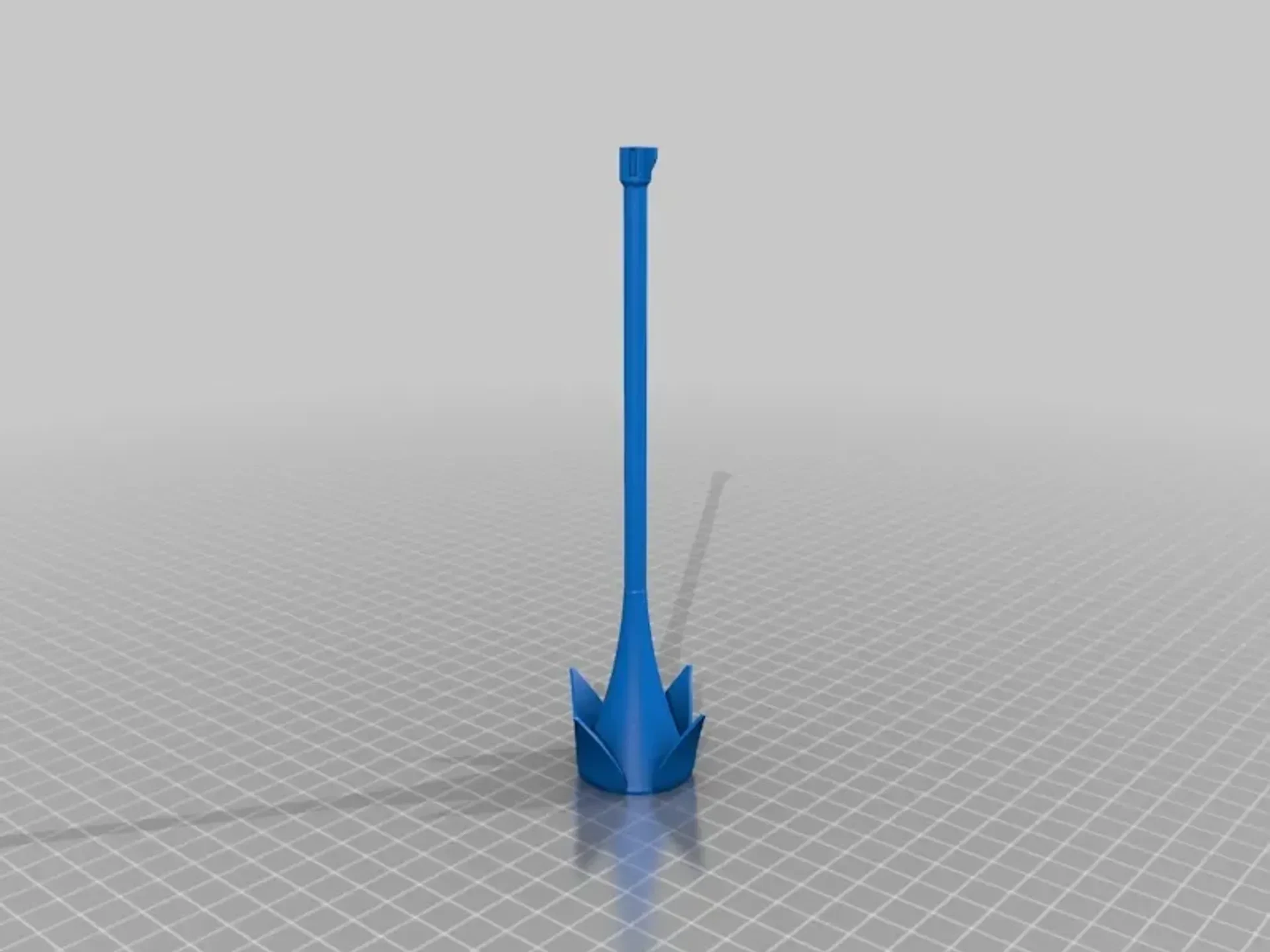

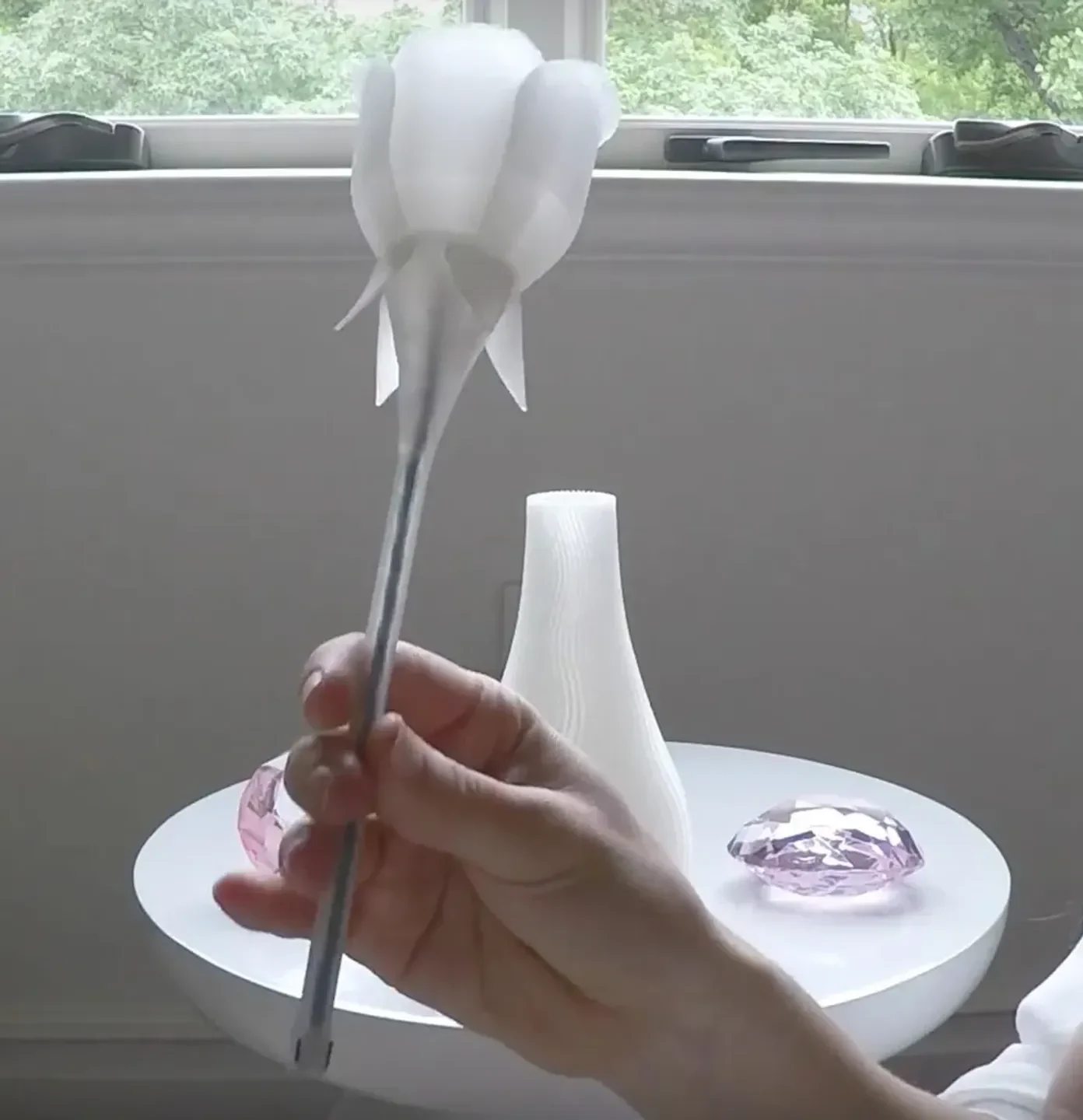

Вставьте Neopixel и кабель через шток. Зачистите провода и приклейте оголенные провода к канавкам на штоке.
По часовой стрелке, начиная с ребра основания штока: 5 В, Din и GND.
Приклейте лепестки к стеблю, используя большое количество клея CA.
Припаяйте провода к выводам 5 В, Din и GND в кольце Neopixel.
Припаяйте провода к трем пластинам аккумулятора.
Вырежьте и отформуйте пластины так, чтобы они по отдельности помещались в муфту што��а.
Загрузите vase.ino в ProTrinket.

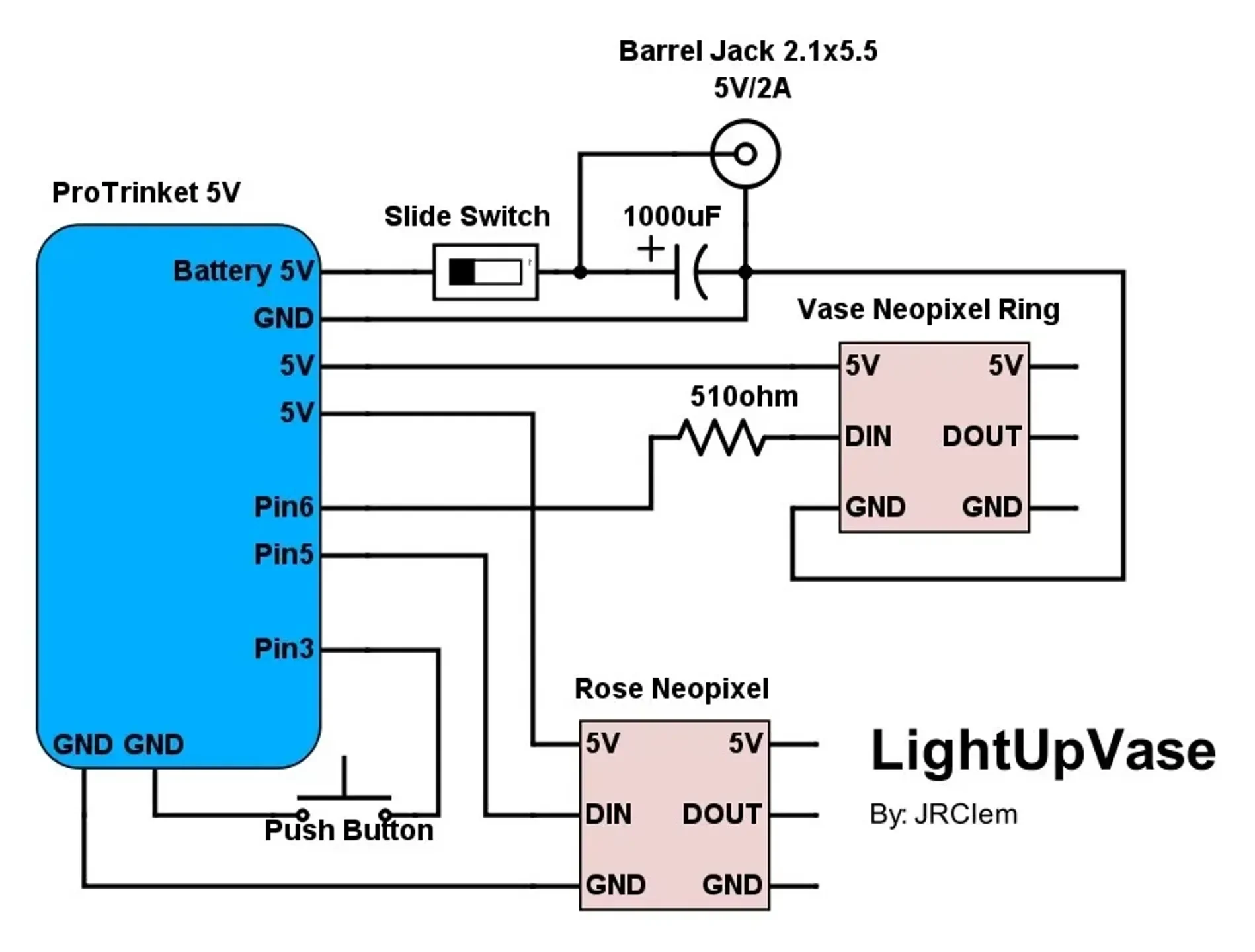

Припаяйте компоненты к плате согласно схеме.

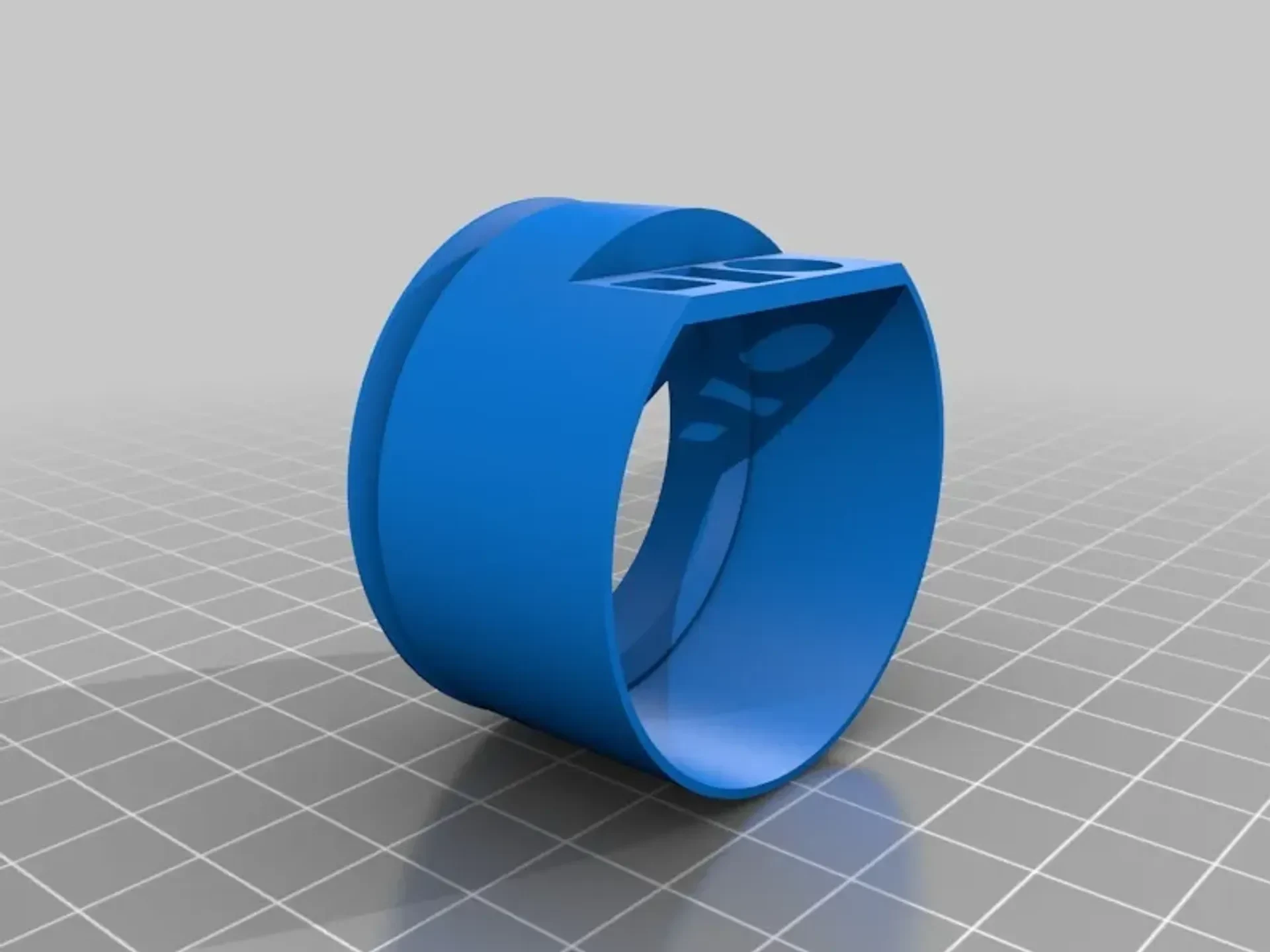

Убедитесь, что все компоненты помещаются во вставку, напечатанную на 3D-принтере, пока вы обрезаете и припаиваете провода на место.
Приклейте кнопку, переключатель, адаптер питания и аккумуляторные пластины с помощью клея CA или смолы.
Вкрутите вставку в вазу и слегка приклейте на место.
Подключите и протестируйте сборку
