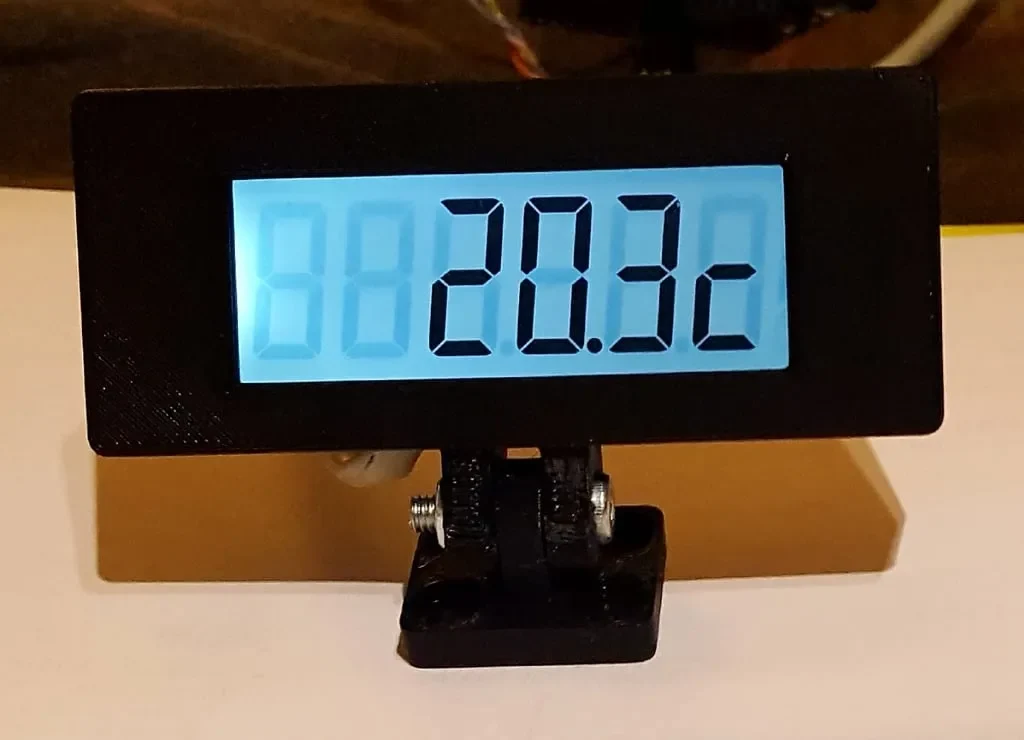

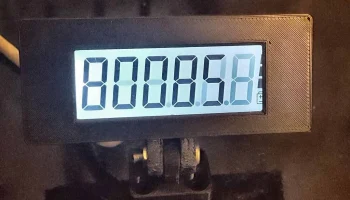

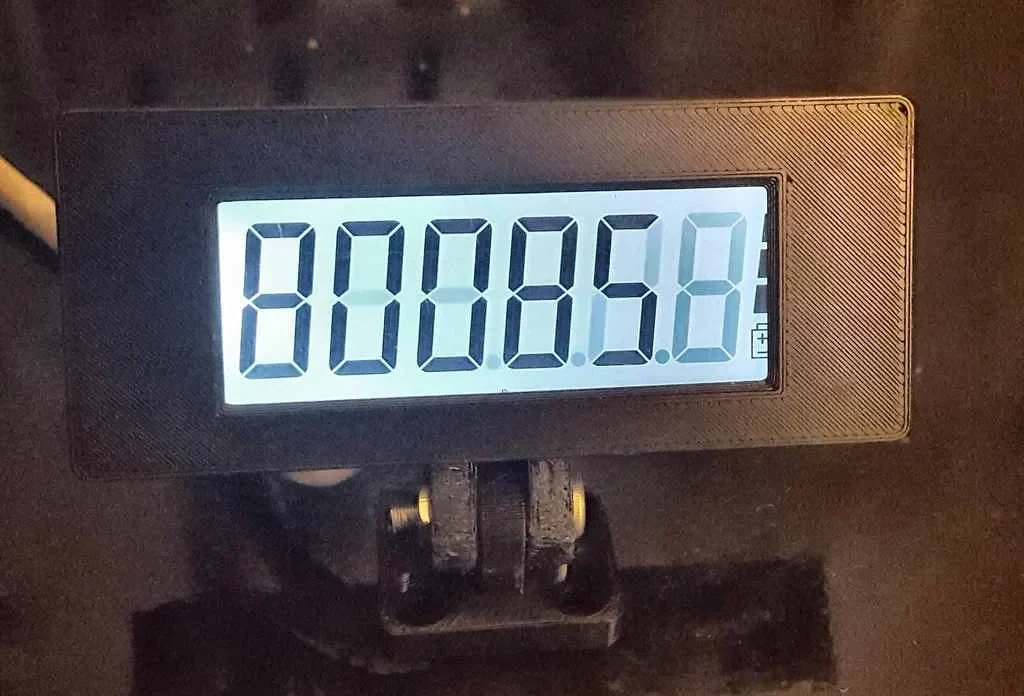

HT1621 7-сегментный ЖК-дисплей, МАЛЕНЬКИЙ корпус............

Уменьшенная и более симметричная версия моего другого корпуса для ЖК-дисплея HT1621.

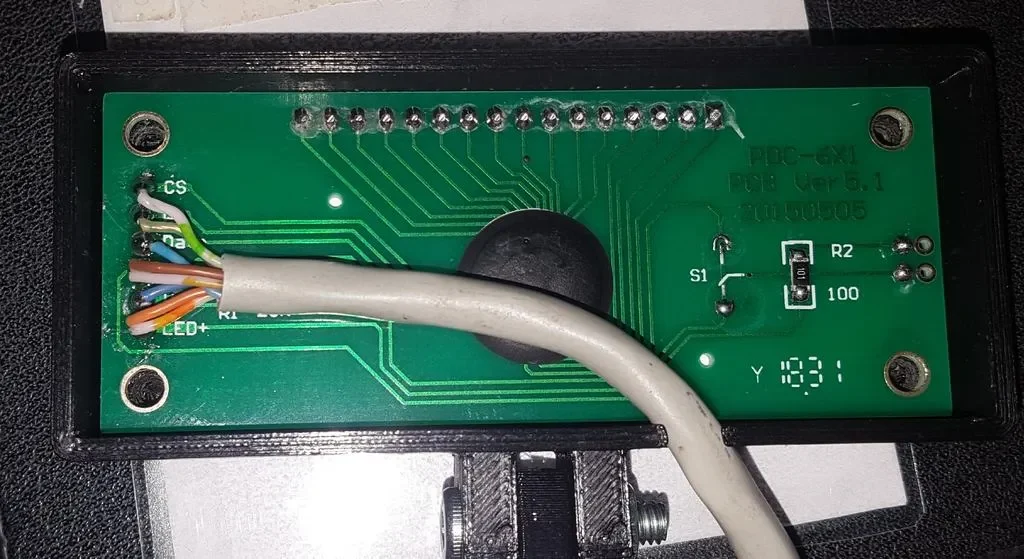

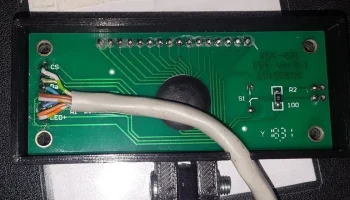

Вам необходимо отпаять или обрезать контакты под прямым углом на ЖК-модуле и припаять примерно 6-жильный провод, как показано на второй фотографии (я использовал 8-жильный сетевой/сетевой кабель, используя 2 жилы для светодиода и 2 жилы для заземления, так как они будут видеть самый ток)

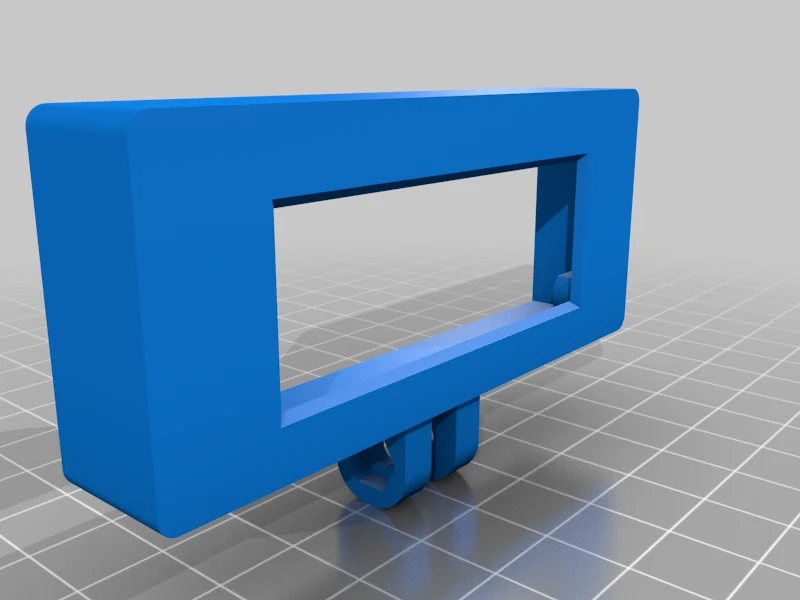

Существует версия корпуса без отверстия для кабеля, чтобы вы могли самостоятельно просверлить выход кабеля там, где хотите, и версия с отверстием в основании рядом с мо��тажной ножкой (и версия с монтажной ножкой и без отверстия для кабеля)

Просто выберите нужную вам версию футляра, а также заднюю часть и, если необходимо, монтажную ножку, и напечатайте большую часть лицевой стороной вниз.

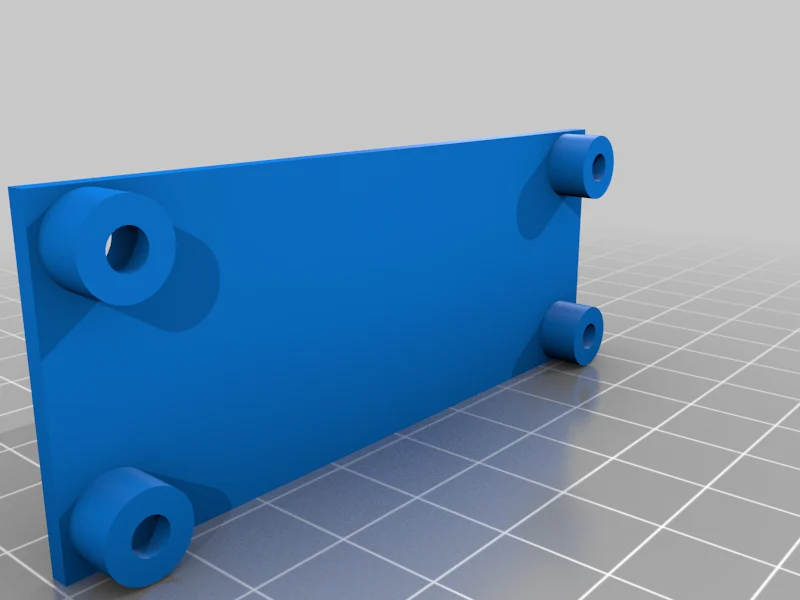

Как и в другом случае, для крепления задней части используются болты с шестигранной головкой 4 x M3 x 16 мм, которые, в свою очередь, фиксируют печатную плату ЖК-дисплея на месте.

Я только что научился следить за тем, чтобы опоры не устанавливались в резьбу корпусов, так что следите за тем, чтобы prusa слайсер 2.3.0, когда ему сказали ставить опоры повсюду, помещал некоторые из них в глухие резьбовые отверстия! это блокирует их, и их очень трудно очистить.

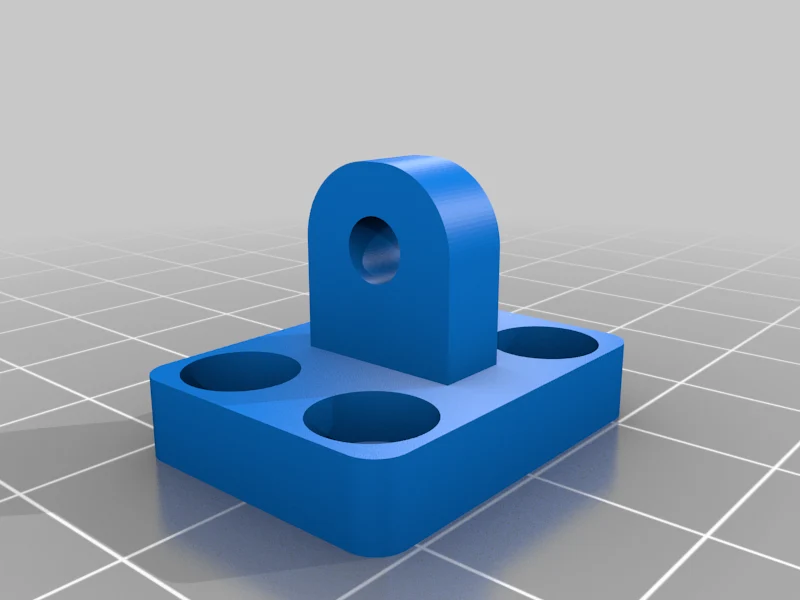

Я просто использую опоры, чтобы гарантировать, что шестигранное отверстие под болт с шестигранной головкой M4 в опоре выходит правильно, но опоры, скорее всего, вообще не нужны.

Настройки ��ечати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

20%

Нить: Prusament PLA, черная.
