Чехол Rainbowduino

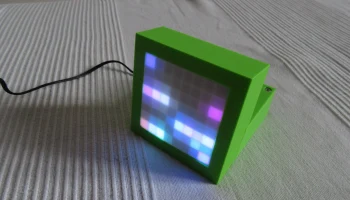

Это касается Rainbowduino и его клонов. Корпус представляет собой подставку, на которой дисплей слегка наклонен. То, как вы будете программировать свой Rainbowduino, в основном зависит от вас. Я запрограммировал на него «Игру жизни» Конвея и опубликовал исходный код на GitHub.

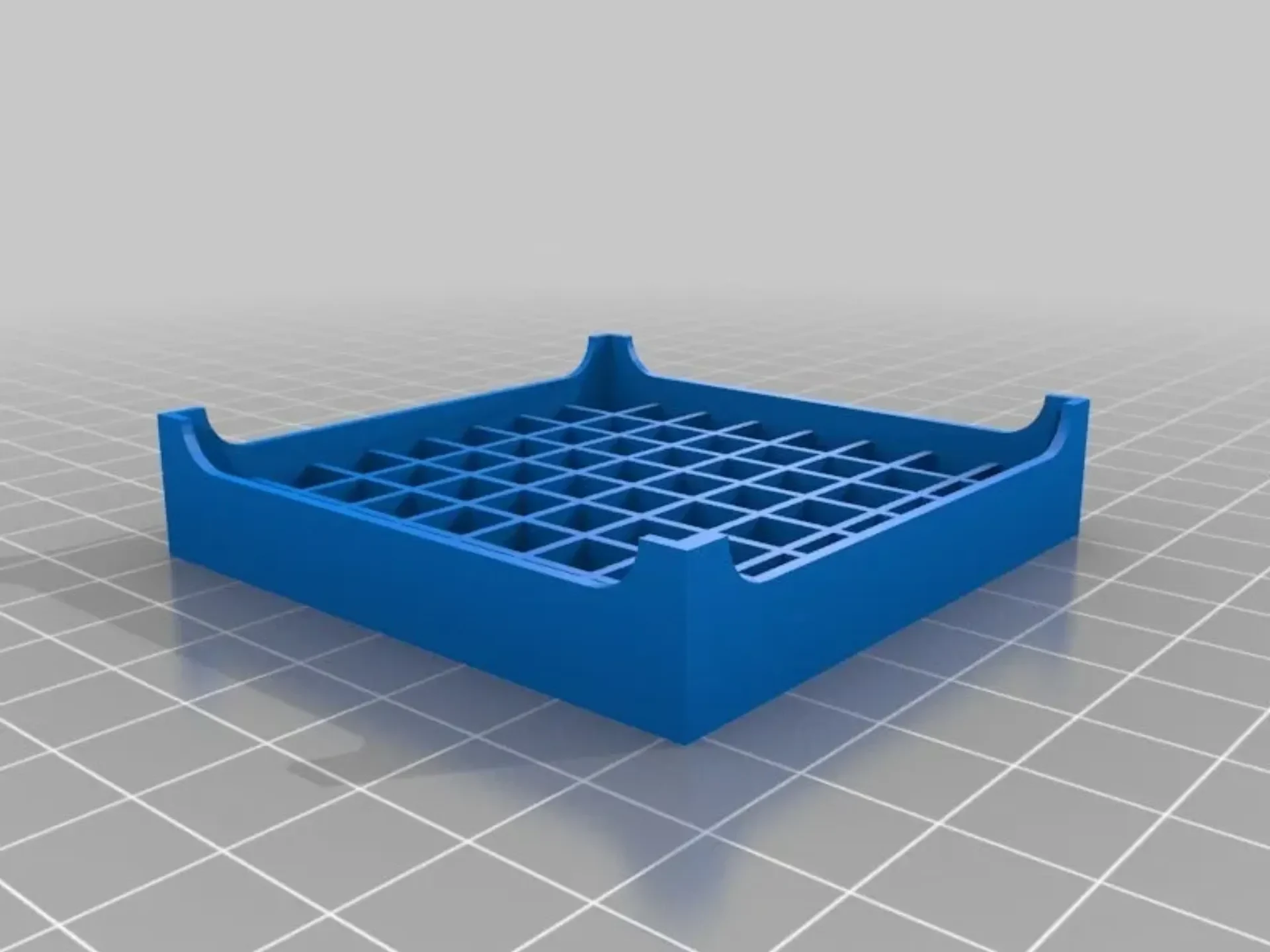

RDCase_diffuser.stl следует напечатать из белого пластика, поскольку он рассеивает свет от светодиодного дисплея. Эт�� часть была создана Alx_ffs и доступна по лицензии CC-BY-SA 3.0.
RDCase_bevel.stl — это фаска для установки диффузора. Ее предполагается печатать из другого материала, поэтому она выделена в отдельную деталь. Можно просто вдавить диффузор в скос, он должен хорошо держаться только за счет трения. Конечно, вы всегда можете использовать клей.

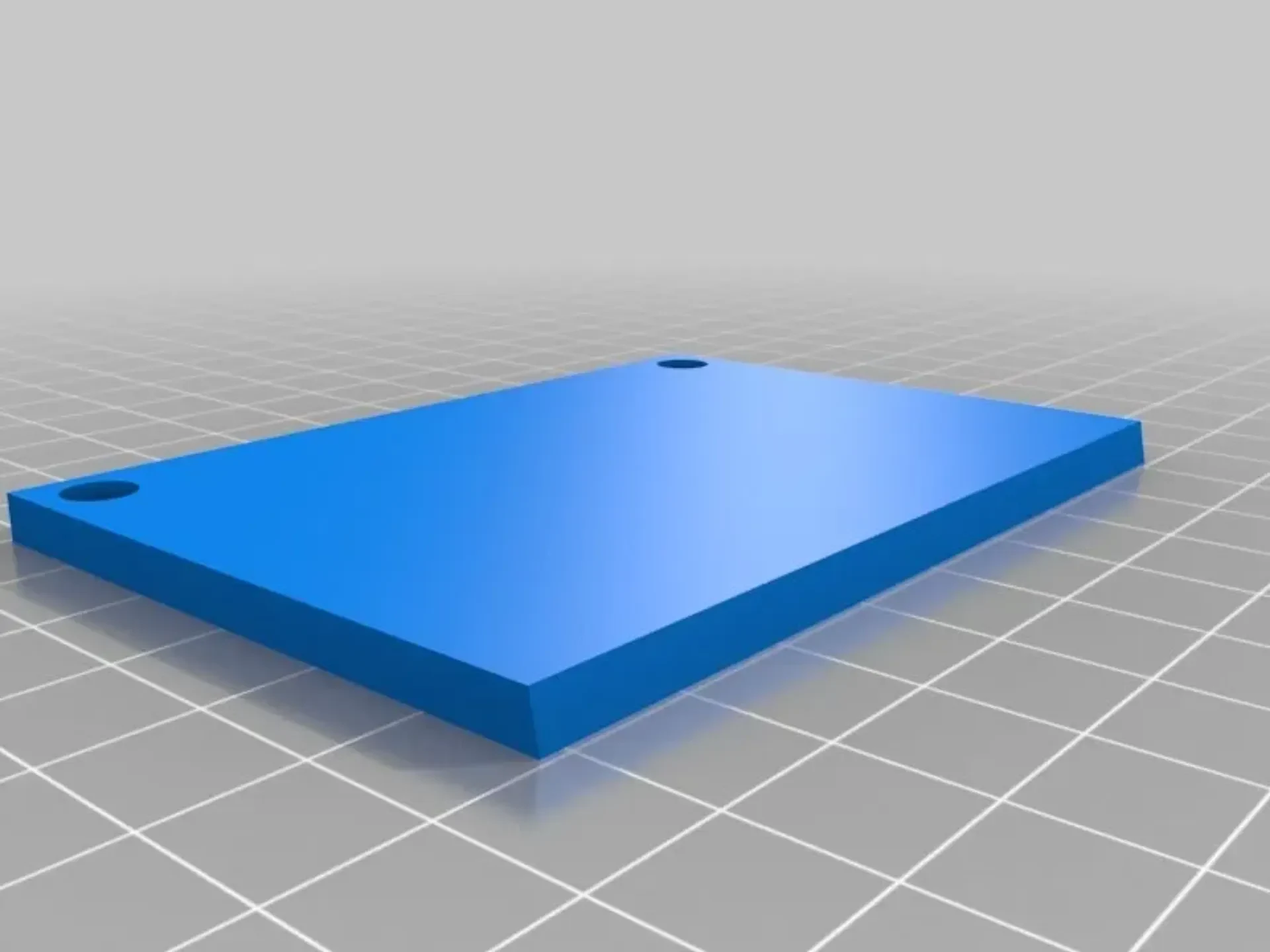

RDCase_bevel_lid.stl — плоская крышка, которую предполагается прикручивать к фаске сзади.

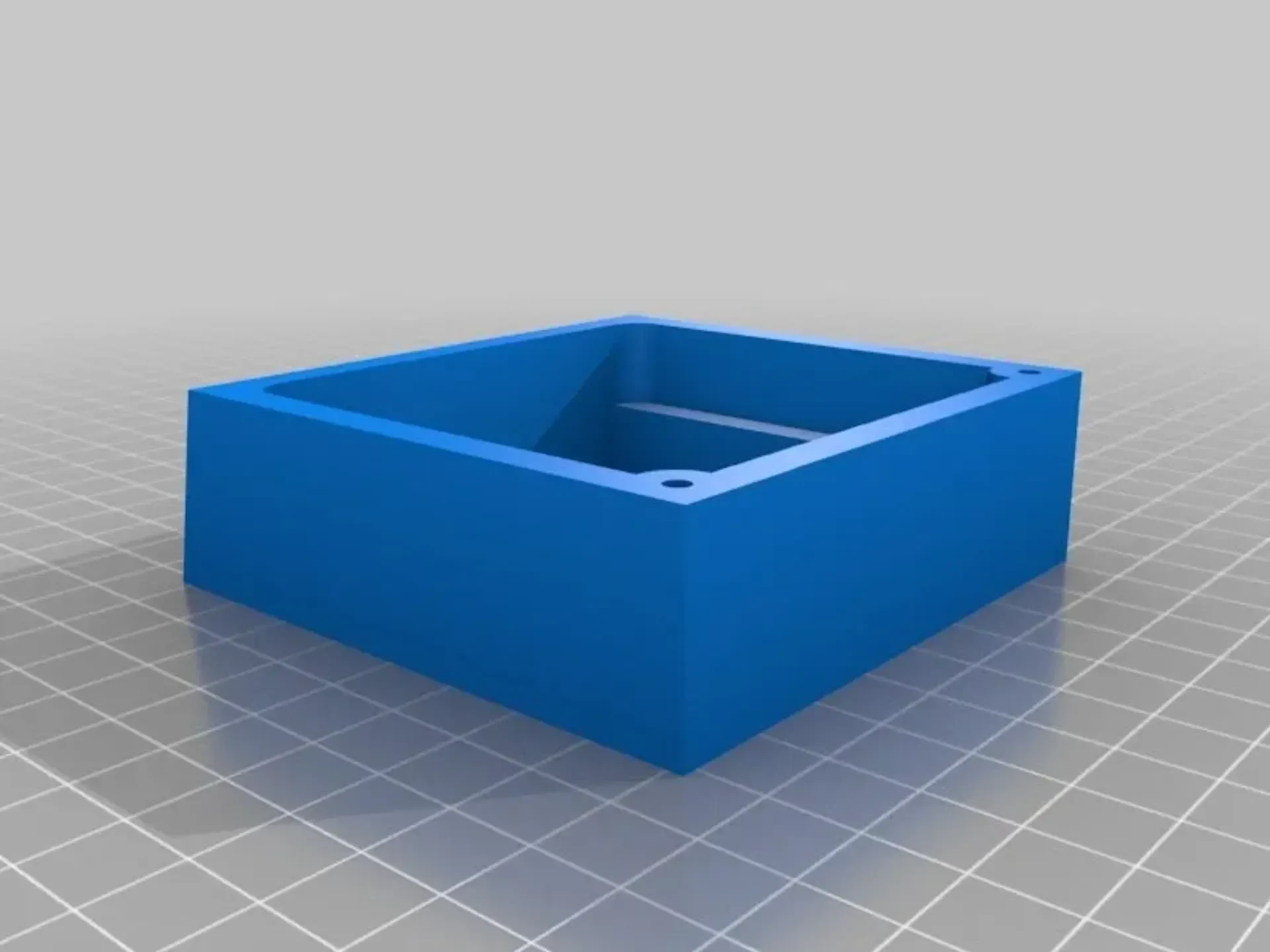

RDCase_stand.stl представляет собой основу, которую предполагается приклеить к нижней части фаски клеем CA или другим клеем. Я разделил детали на две части, потому что их легче печатать отдельно.

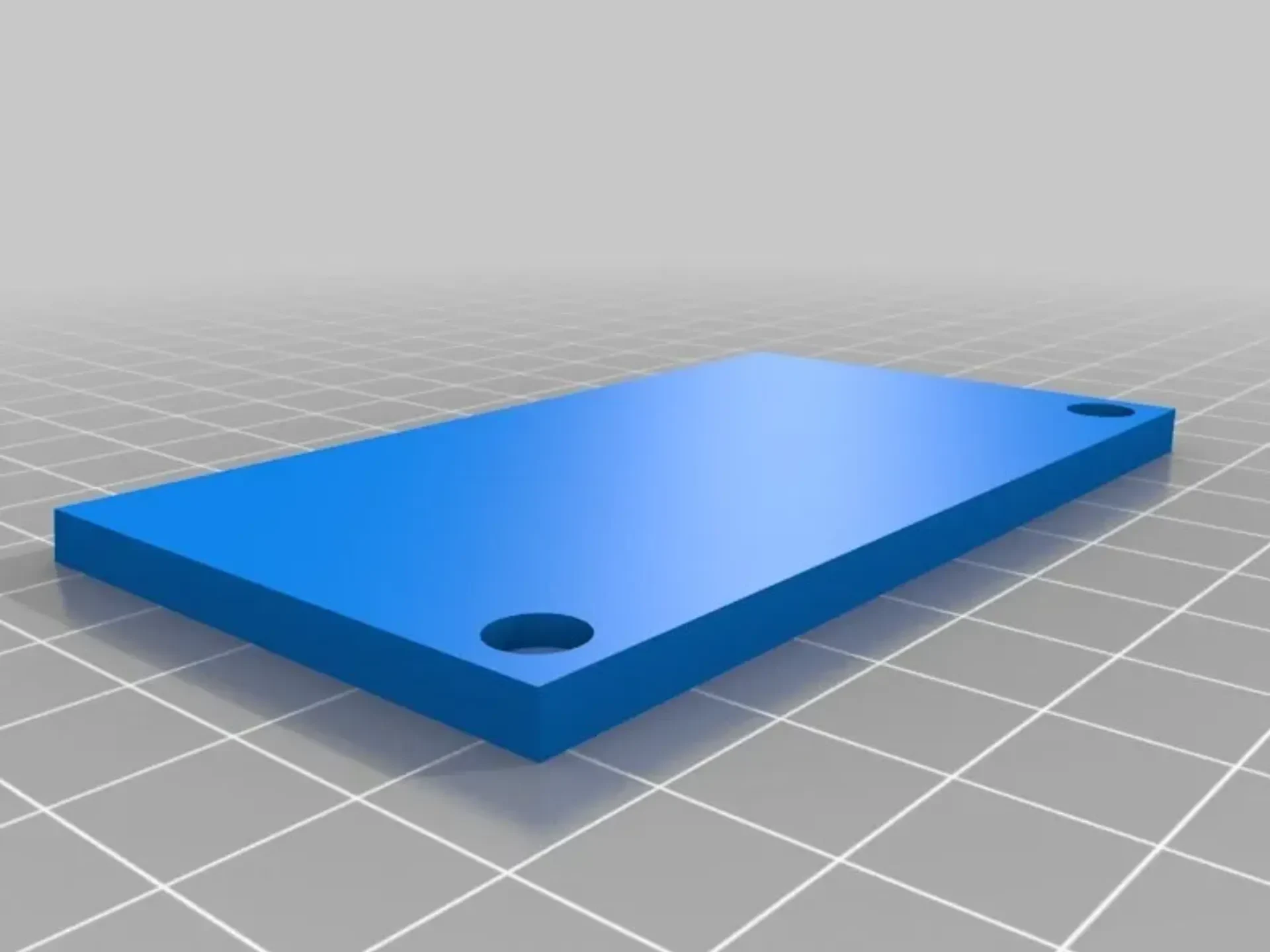

RDCase_stand_lid.stl — плоская крышка для основания, ее опять же предполагается прикручивать двумя винтами.
База довольно большая. Во-первых, из эстетических соображений, чтобы обеспечить визуальный баланс наклонного скоса. Во-вторых, потому что вы, возможно, захотите встроить в него какую-нибудь электронику, например, второй Arduino для управления дисплеем или батареей. Вы также можете изменить крышку, чтобы в ней были отверстия для кнопок управления и т. д. В моем случае сзади есть только отверстие для разъема постоянного тока, а основание пустое, через него проходят только два провода.
Распечатать инструкции
Категория: Настройки печати электроники
Производитель принтера: RepRap
Принтер: Пруса i3 Mk2
Плоты: Нет
Поддерживает: Нет
Разрешение: 0,2 мм
Заполнение: 20 %
Примечания:
Очень легко печатает из PLA. У вас могут возникнуть проблемы с короблением ABS из-за размера.
Пост-печать

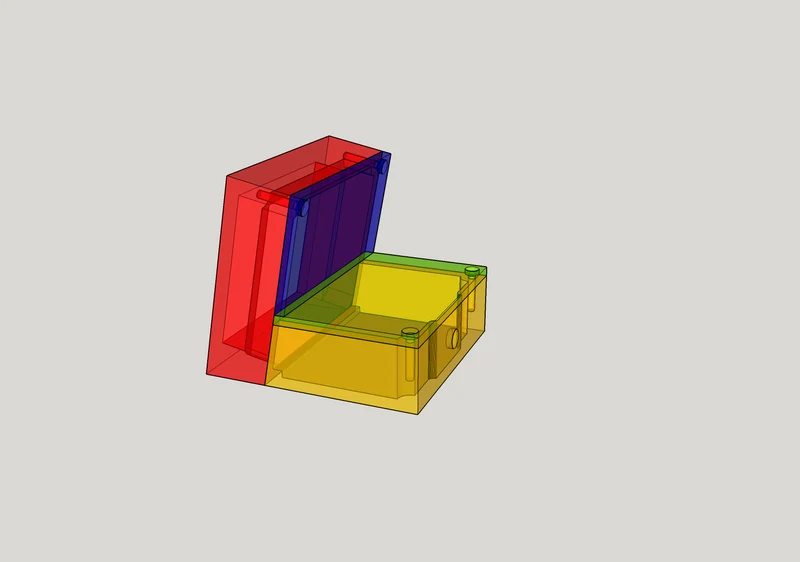

Красная и желтая части склеены между собой. К ним прикручиваются синяя и зеленая детали саморезами 3 мм.
