Тонкий чехол EDTracker Head Tracker для Pro Micro / 9250 ...

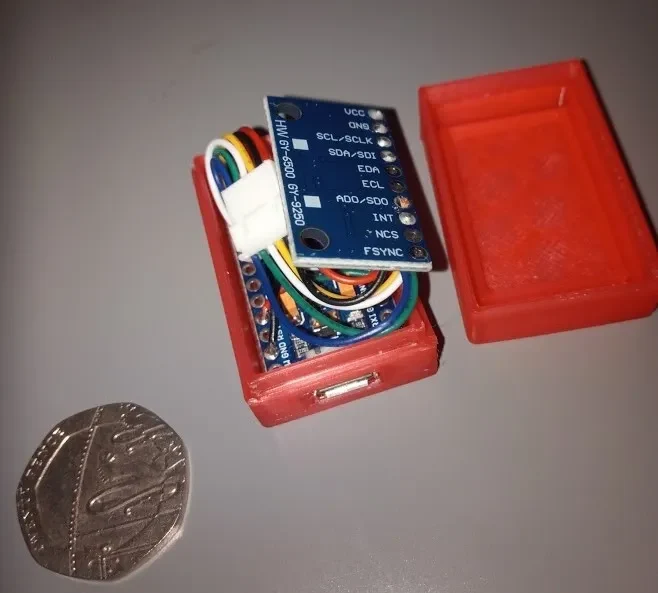

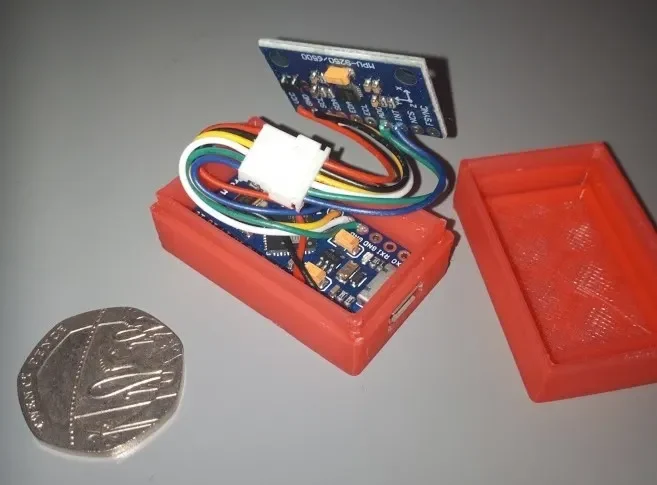

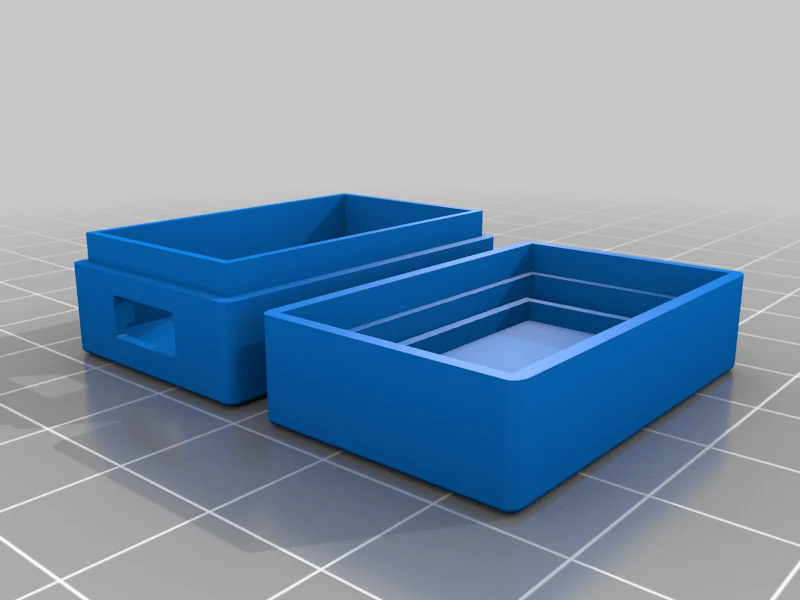

Небольшой корпус для сборки EDTracker своими руками (не содержит официальной печатной платы). Внутри я использовал 6-контактный разъем JST для соединения MPU и Pro Micro, подключенных следующим образом:

(Pro Micro слева, MPU справа)

VCC > VCC GND > GND P3 > SCL P2 > SDA GND > ADD P7 > INT

Допуски жесткие, так как он посажен под давлением, он должен хорошо держаться вместе, если вы не используете разъем или у вас достаточно проводов внутри, используйте немного пены, чтобы разделить MPU и Pro micro, в противном случае это довольно понятно.

Если вы обнаружите, что детали недостаточно затянуты или слишком затянуты, попробуйте отрегулировать множитель экструзии + или — 5% или около того, этого должно быть достаточно, чтобы обеспечить плотное прилегание, если только ваша калибровка не вышла из строя, это, безусловно, самый простой способ отрегулировать его, но если вы уменьшите его слишком низко, ваша деталь потеряет прочность.

Поскольку ориентация 9250 или 9150 имеет значение, лучший способ проверки — совместить контакты P3/P2 и SCL/SCA на платах, это обеспечит правильную ориентацию при использовании.

Я планирую обновление, используя правильные контакты между этими двумя и провода для остальных, это должно позволить уменьшить профиль, я добавлю это как ремикс, когда у меня будет время.

Если вы используете наушники, Pro Micro должен быть поднят. Если вы видите странные движения в графическом интерфейсе EDTracker, такие как смещение назад к центру, скорее всего, это и есть причина.

Информацию об EDTracker и загрузку графического интерфейса для прошивки и калибровки можно найти здесь http://www.edtracker.org.uk/.

Список запчастей:

Pro Micro Arduino, версия 16 МГц, 5 В (около 3 фунтов стерлингов из Китая на eBay)
MPU 9250 или 9150 (опять же примерно от 2 до 3 фунтов на eBay, убедитесь, что у вас есть адаптер с поддержкой 5 В)
Micro JST, 6-контактный штекер и розетка (1 фунт с��ерлингов)

Вместе с небольшой пайкой и печатью, менее 10 фунтов стерлингов за довольно блестящий хед-трекер!

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 2

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,1

Заполнение:

25%

Нить: Любой PLA Любой

Примечания:

На моем принтере я обнаружил, что печать с толщиной 0,2 мм обеспечивает более плотное прилегание, я полагаю, из-за более грубой текстуры / качества печати.

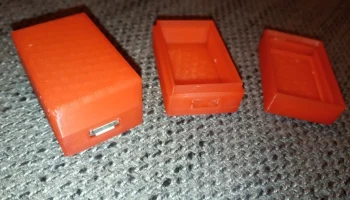

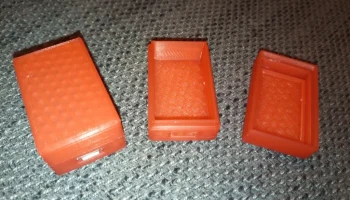

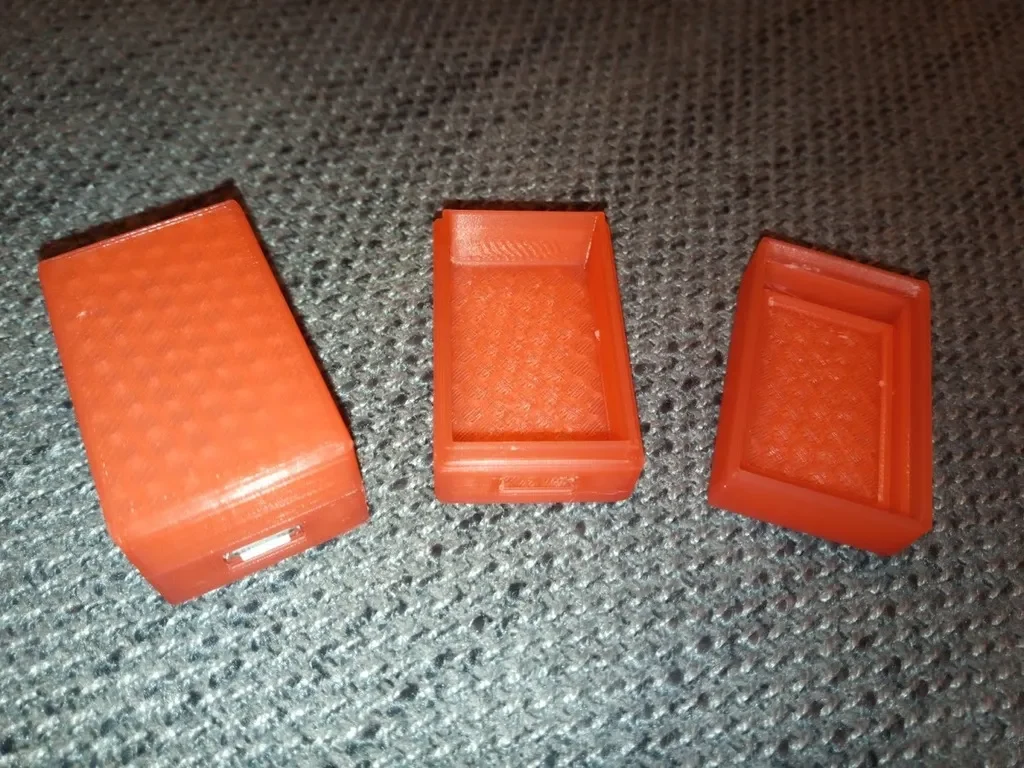

Однако эта деталь выглядит очень хорошо при толщине 0,1 мм, поэтому я бы посоветовал, если вы также используете полупрозрачную нить накаливания, свет от MPU и Pro Micro будет проходить сквозь нее приятно, поэтому мой пример напечатан красным!

Свечение в темноте может быть интересным из-за потенциального внутреннего источника света.
