HT1621 Корпус с 7-сегментным ЖК-дисплеем............

Это случай HT1621, 7-сегментного ЖК-дисплея,

Продается в Великобритании компанией Hoby Components всего за 3,99 фунта стерлингов. https://hobbycomComponents.com/newproducts/1001-ht1621-6-digit-7-segment-lcd-module

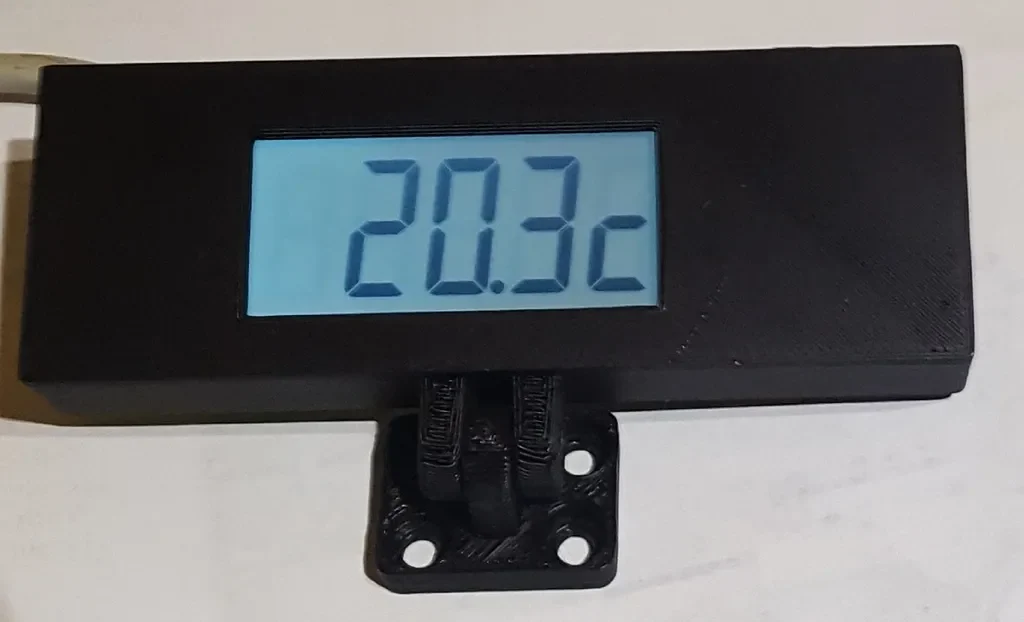

На веб-сайте компонентов для хобби есть форум с кодом Arduino, упрощающим использование этих дисплеев. Я использовал один из них для отображения термометра, а другой — для часов.

Корпус имеет такую форму (длиннее с одной стороны) из-за разъемов на задней части ЖК-модуля, которые выступают сбоку от него. Эта версия работает по принципу «подключи и работай», поэтому отверстие сзади позволяет 6 проводам, которые подключены к контактам разъема, выйти и подключиться к вашему Arduino.

(Я сделал другую версию, более короткую и симметричную, но для этой версии вам нужно отпаять или обрезать контакты разъема и припаять 6-жильный провод)

Есть 2 версии этого случая:

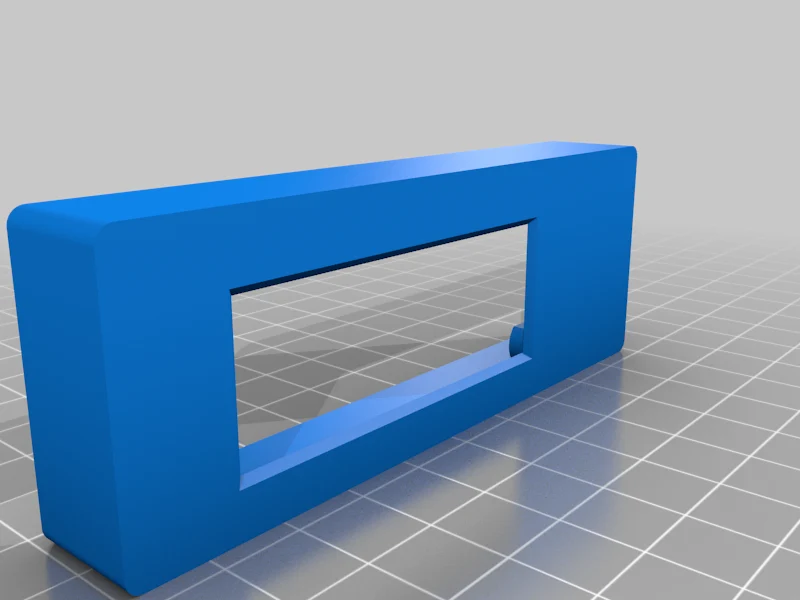

«Чехол без крепления» представляет собой плоский футляр, позволяющий разместить его на любой поверхности, но он не фиксируется (если только вы не используете, скажем, двусторонний скотч).

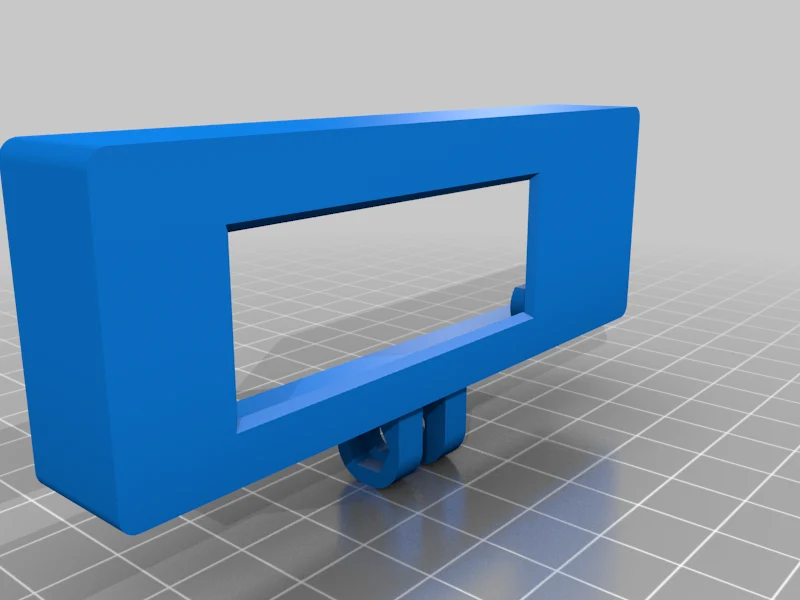

«Корпус с монтажной проушиной» используется с «Монтажной ножкой» и позволяет привинтить ножку к чему-либо и закрепить корпус на этой ножке.

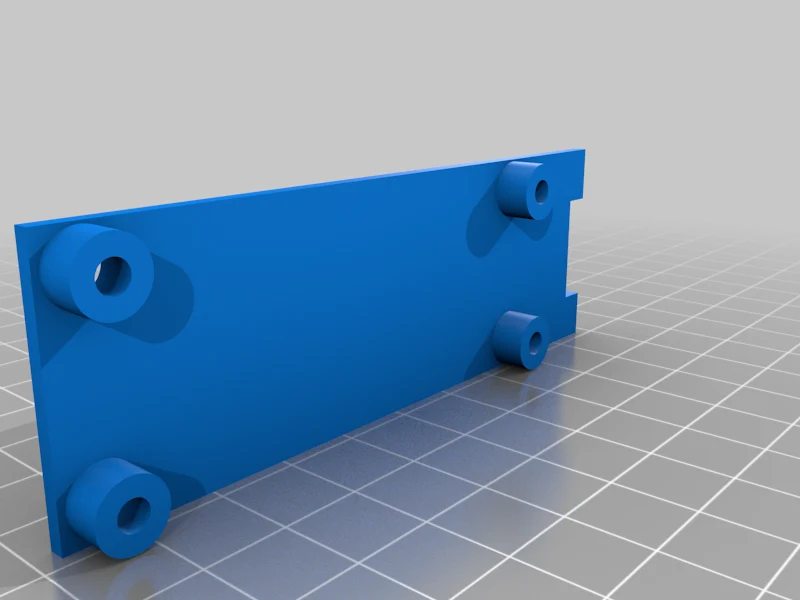

«Спинка» — это та часть, которая… эээ, используется в качестве спины.

ЖК-модуль зажат между корпусом и задней панелью, и 4 винта проходят через все три части (ко��пус, печатную плату и заднюю панель).

Стойки внутри корпуса имеют резьбу М3, а сзади имеются отверстия для скрытия головок болтов с шестигранной головкой М3 х 8 мм.

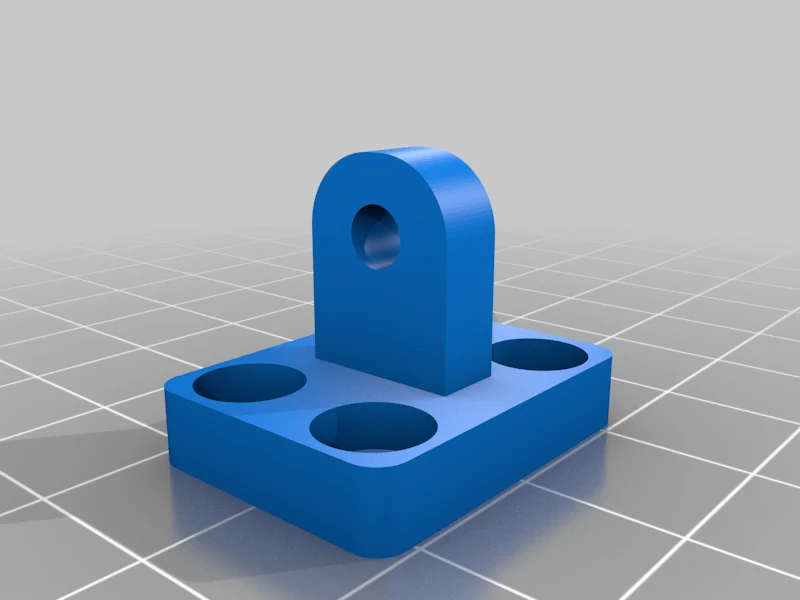

Ножка… если вы решите распечатать версию «корпус с монтажной проушиной», потребуется болт M4 x 16 мм и гайка M4 для соединения корпуса и ножки, опять же имеются выемки для установки гайки M4 и удержания ее на месте, а также скрытия большей части головки болта.

На ножке есть 4 отверстия для винтов, подходящие для болтов с шестигранной головкой M4, но при желании можно использовать саморезы.

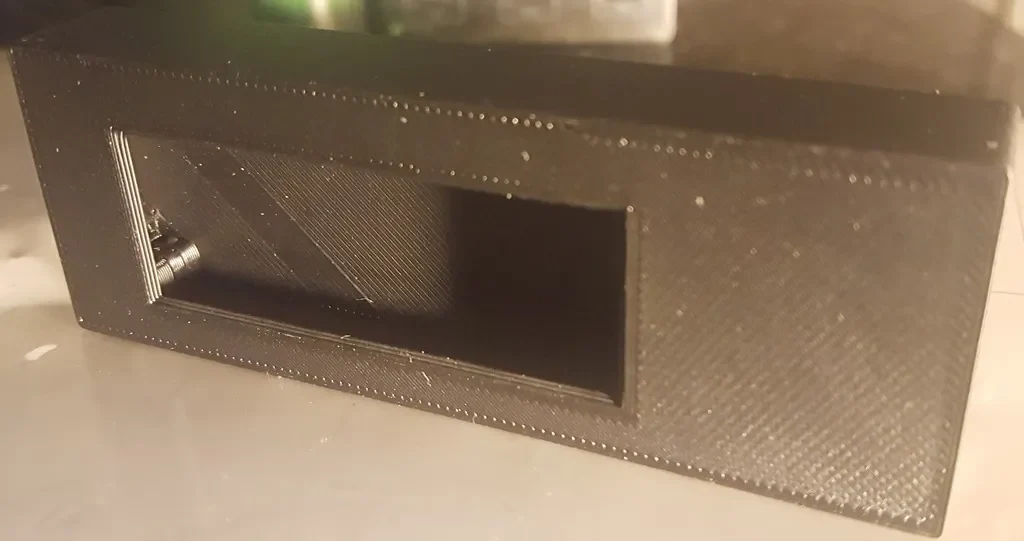

Приношу извинения за мусорную фотографию используемого футляра, во время печати под ней застряла нить нити, и я напечатал эту фотографию с высотой слоя 0,30 мм, пока работал над правильным дизайном.

я также сделал уменьшенную версию этого чехла, но для нее нужен другой метод подключения: https://www.thingiverse.com/thing:4742570

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

20%

Нить: Prusament PLA, черная.

Примечания:

Распечатайте детали самой большой лицевой стороной вниз.

Я использовал опоры на монтажной ножке только для того, чтобы обеспечить хорошее расположение шестигранного отверстия, но, вероятно, в этом нет необходимости.
