Регистратор данных GPS с SD-картой

Arduino и пр.

Источник:

www.printables.com

Я хотел иметь регистратор данных GPS, в котором я мог бы записывать данные о своем пешеходном маршруте, а затем импортировать их на карту Google в формате файла KLM.

Необходимые компоненты

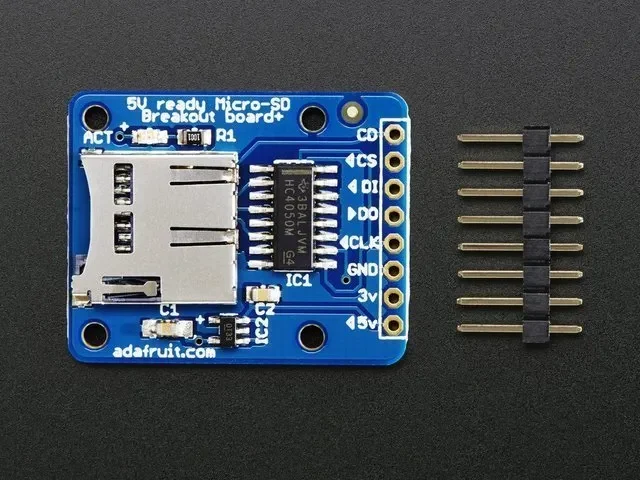

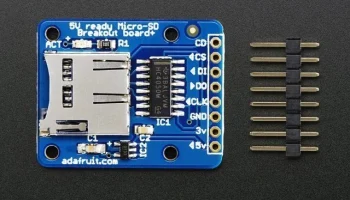

Коммутационная плата для карты Micro SD https://learn.adafruit.com/adafruit-micro-sd-breakout-board-card-tutorial/introduction

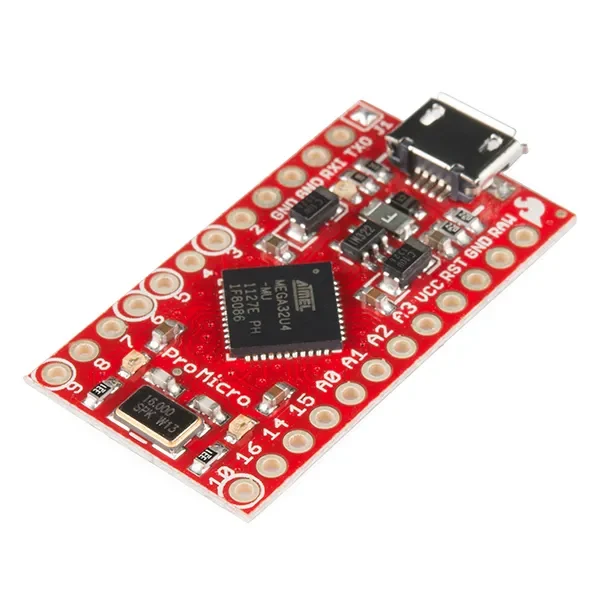

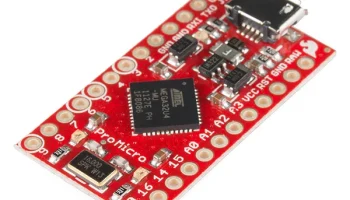

Ардуино Про Микро https://www.sparkfun.com/products/12640

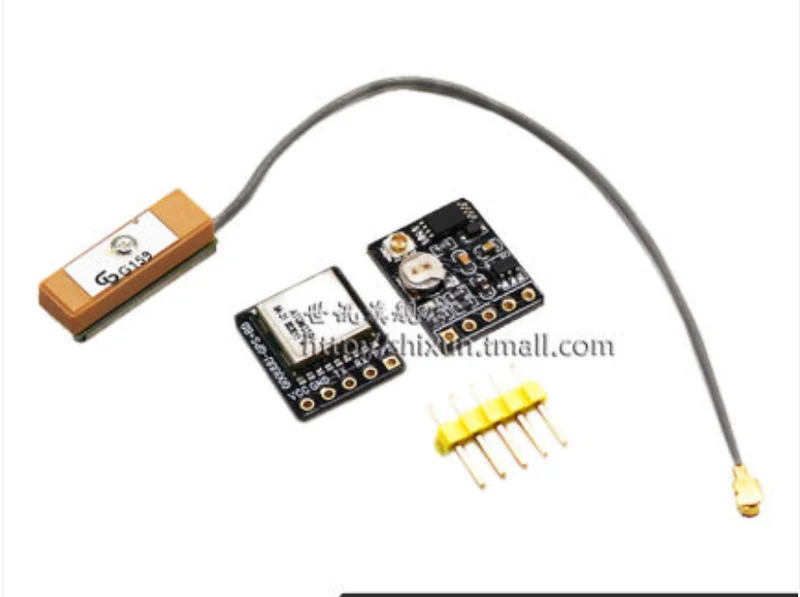

GPS-модуль ATGM336H GPS, небольшого размера с внешней антенной, см. прикрепленное изображение. Другие модели подойдут, но вам может потребоваться настроить эскиз Arduino.
Модуль OLED i2 c 128 x 32. Доступен на Alipress. Корпус спроектирован так, чтобы соответствовать имеющемуся у меня модулю, поэтому измените дизайн и установите свой собственный OLED.

Руководство по подключению

От GPS к Arduino Pro Micro: GPS-модуль RX-> контакт 09 GPS-модуль TX-> контакт 08

OLED с i2C на Arduino Pro Micro: SDA->Pin02 SCL->Pin03

Модуль SD для Arduino Pro Micro: CLK->Pin15 MISO(DO)->Pin14 MOSI(DI)->Pin16 CS->Pin10

Все контакты GND подключаются к GND. Вывод питания подключается к VCC на Arduino.

13 февраля 2020 г. ** Работа еще продолжается.

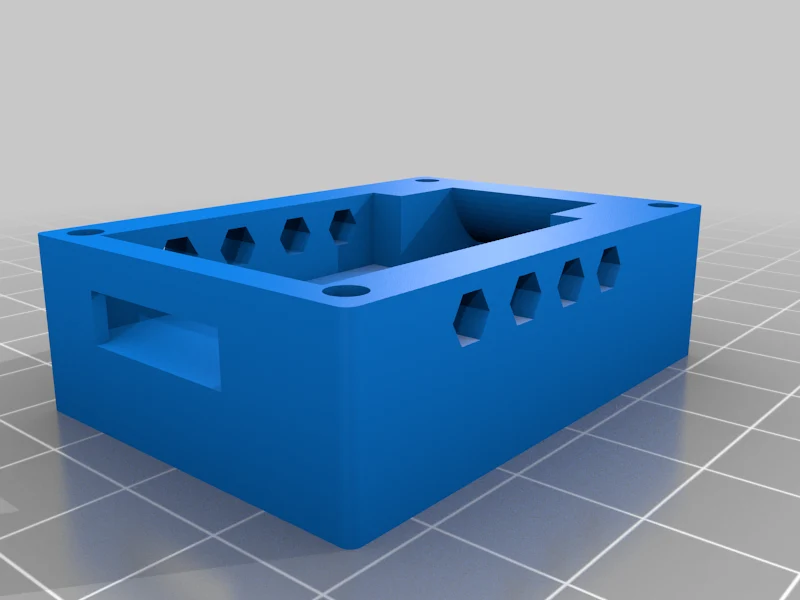

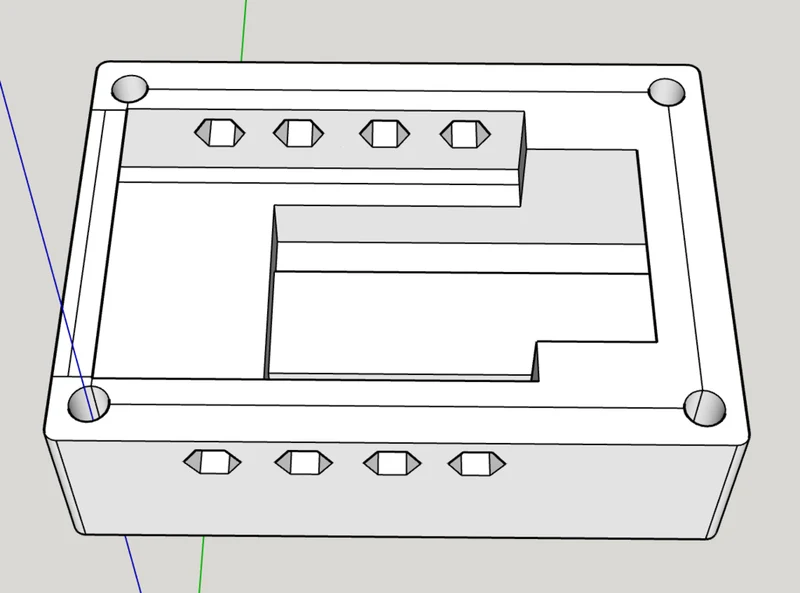

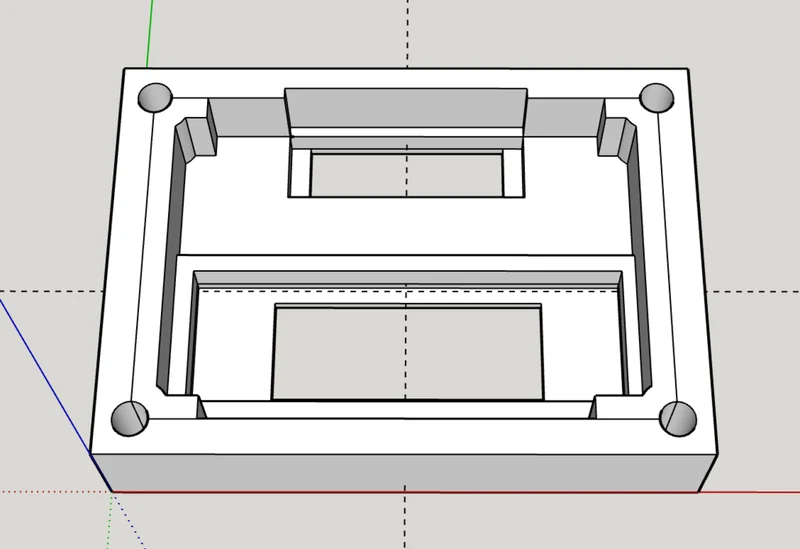

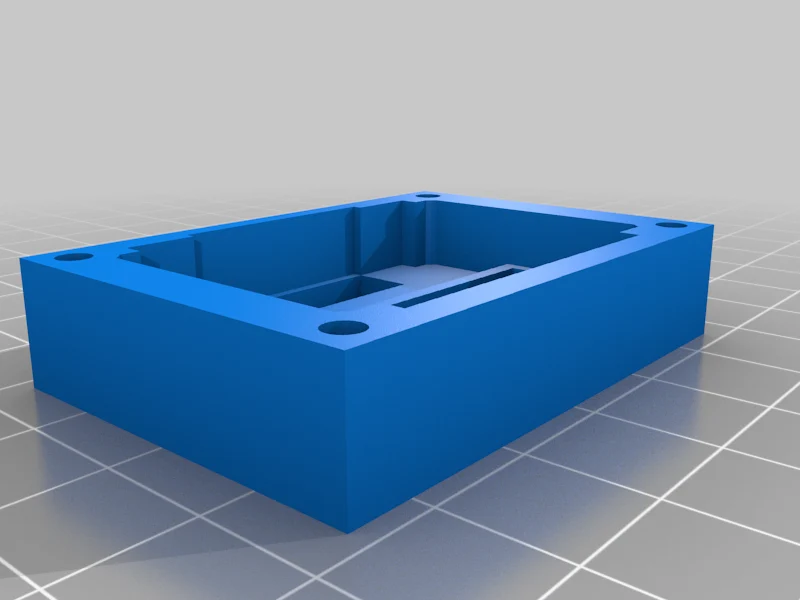

Чехол напечатан.
Все детали припаяны и установлены в коробку, плотно прилегают, убедитесь, что у вас короткий кабель, и закройте модуль GPS термоусадочной трубкой, так как он нигде не прилегает к коробке. SD-карта и Arduino плотно прилегают друг к другу.

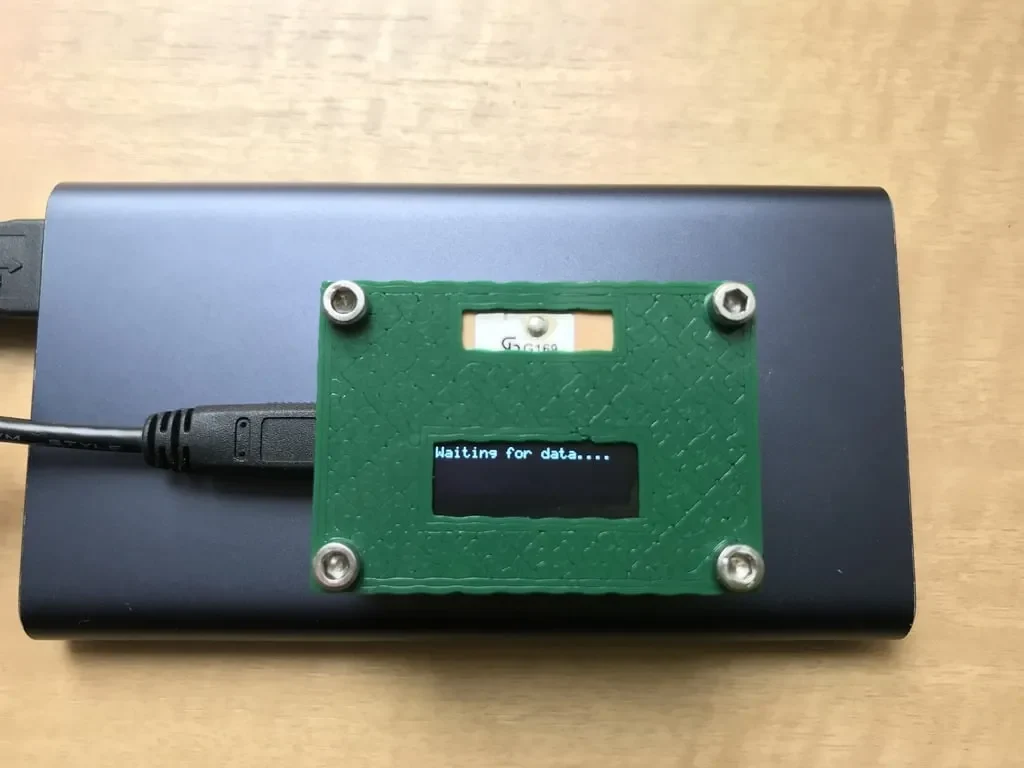

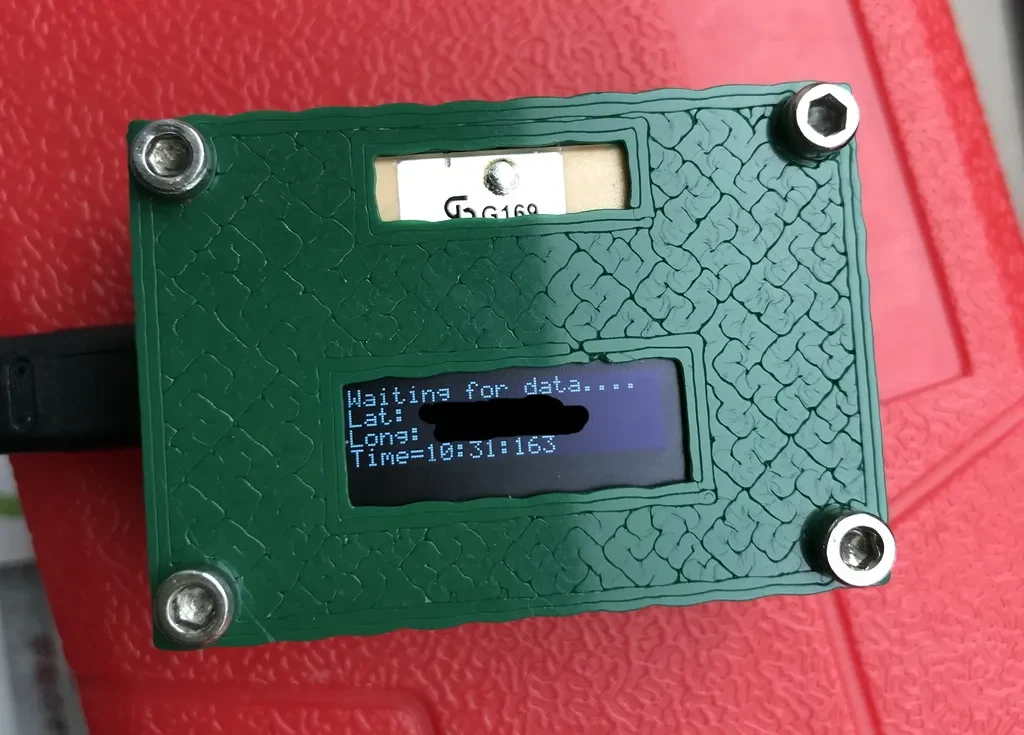

Эскиз проверен на работоспособность, местоположение GPS правильно напечатано на OLED.

Следующий шаг:

Приведите в порядок код и опубликуйте эскиз
Дальнейшая оптимизация кода, если возможно, уменьшите частоту обновлений, чтобы сэкономить заряд батареи.
��звлеките больше данных из GPS, на данный момент я извлекаю только 3,1 Широту 3,2 Долготу 3,3 Время 3,4 Количество заблокированных спутников

В идеале мы также должны получить высоту, скорость относительно земли и т. д.

25 марта 2020 г. Возникла проблема: модуль GPS очень долго фиксировался на спутнике, когда он помещен в футляр, я удалил часть вокруг антенны, чтобы обнажить ее всю, что решило проблему.

Я загрузил эскиз Arduino, там есть ссылка на кнопку, но я решил не использовать ее, а просто оставил этот раздел в коде.

Настройки печати

Бренд принтера:

Дельтапринтр

Принтер:

Дельтапринтр в сборе

**Плоты:**

Нет

Поддерживает:

Нет

**Разрешение:**

0,3
