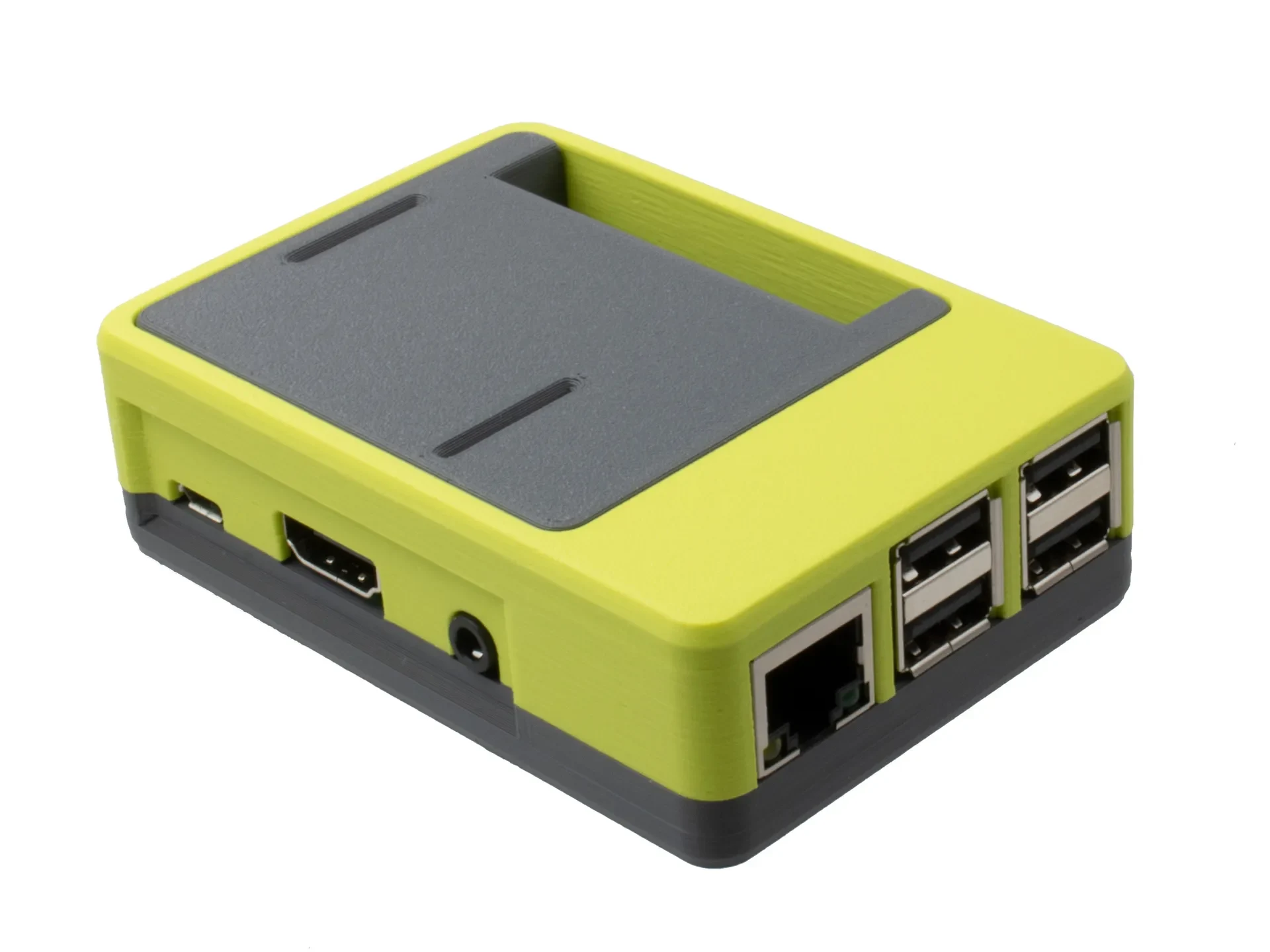

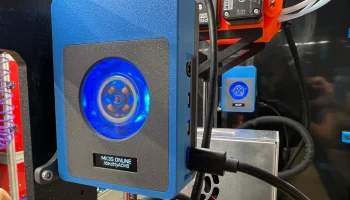

Модульный корпус Raspberry Pi 2B/3B/3B+/4 Snap Together с...

Совместимость. Этот корпус совместим с Raspberry Pi 2B/3B/3B+/4. Возможно, он совместим с другими моделями, однако это те, на которых мне лично удалось его протестировать.

Две верхние глубины: (06.01.2022) Верхняя половина теперь доступна на двух разных глубинах. Разница в глубине между DEEP и STANDARD составляет 3 мм. Опция DEEP была добавлена ​​для увеличения зазора при использовании OLED и модуля вентилятора, а также для увеличения зазора для пользователей радиатора. Выбирая файлы для печати, обязательно обратите внимание на совпадение «STD» или «DEEP» в их именах. т. е. если вы печатаете ГЛУБОКИЙ верх с боковыми направляющими, обязательно выберите ГЛУБОКИЕ направляющие. Нижняя часть подходит для обоих размеров верхней части, разные верхние части влияют только на боковые монтажные направляющие.

Никакого оборуд��вания: в этой конструкции не используется какое-либо оборудование, и все детали крепятся защелками. Есть небольшие выступы, которые немного сгибаются, позволяя губке защелкнуться в канавке.

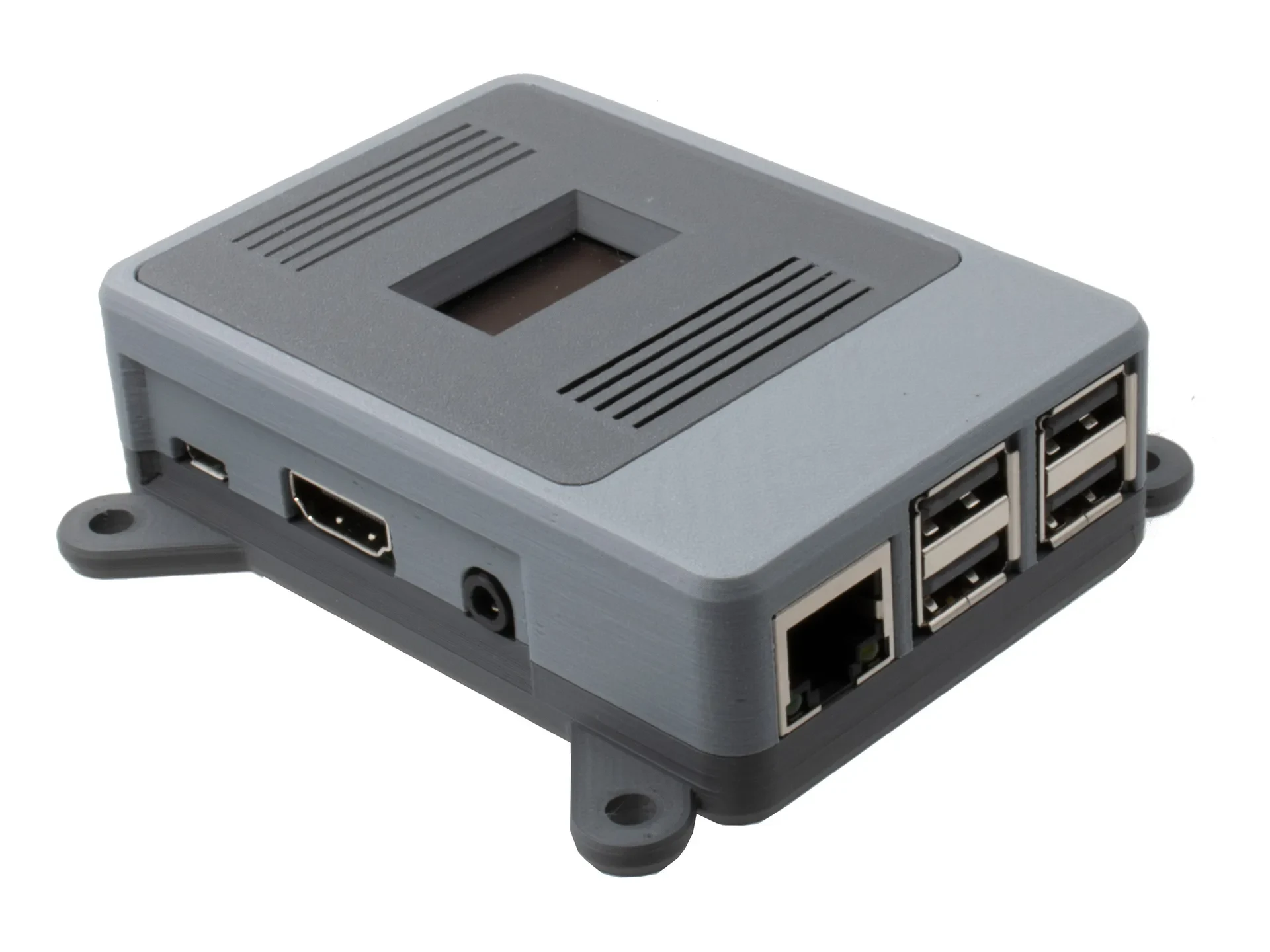

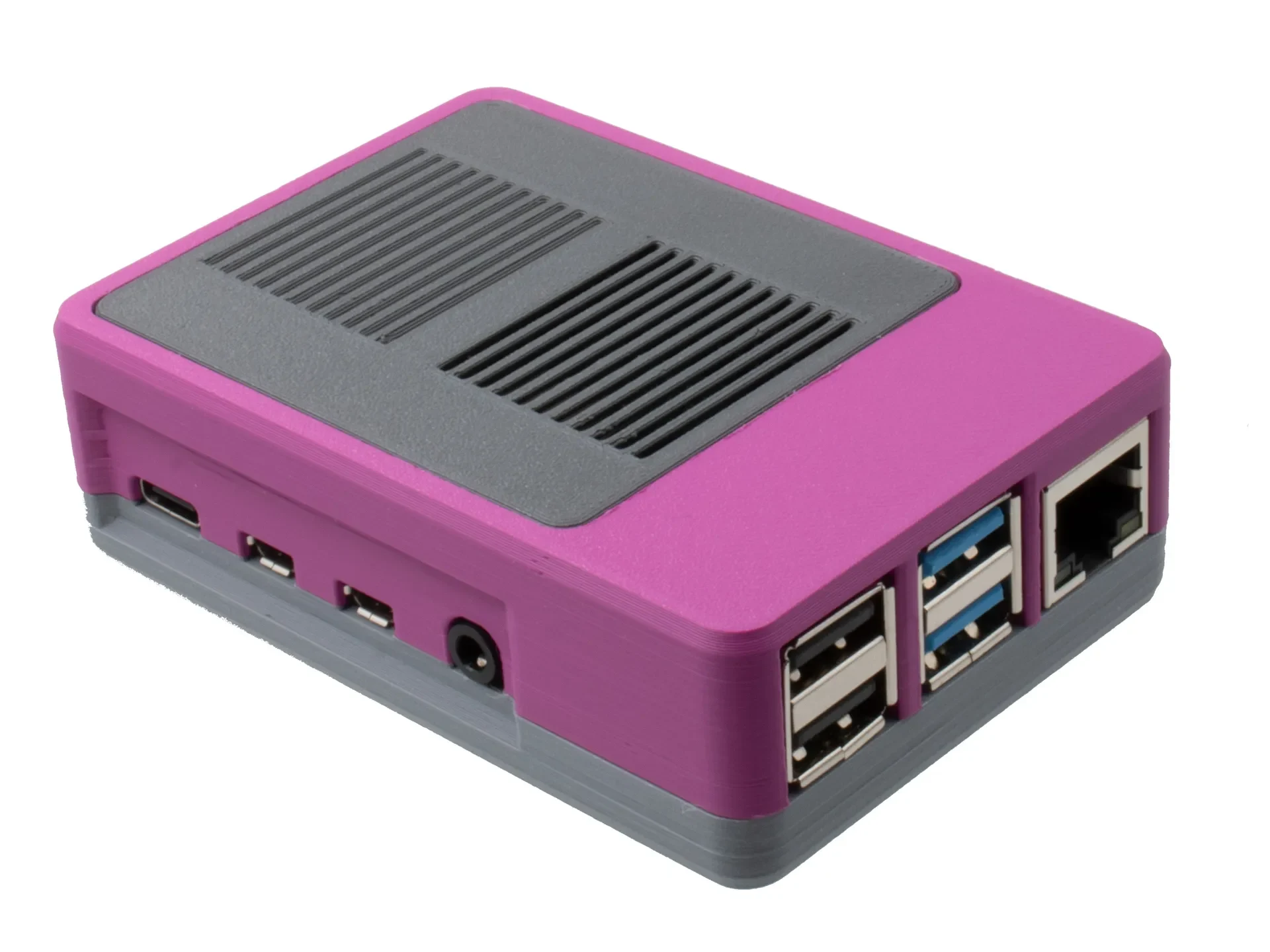

Крепление. Существует три варианта чехлов: без вариантов крепления, крепление VESA 75 и корпус с боковой направляющей. Корпус Side Rail спроектирован таким образом, что пользователи могут легко создать собственный вариант крепления корпуса. В файлы включен файл "__ss_rail_1_02.STEP", который можно использовать для разработки собственного крепления для конструкции боковой направляющей.

Модули. В файлы входит модуль «module_1_01_blank.STEP», который можно использовать для создания собственных модулей.

Печать/Поддержка: я загрузил GCODE (все наборы) для Prusa MK3S и MINI. Эти файлы не требуют никакой поддержки. В Prusa Slicer толщиной слоя 0,20 мм при КАЧЕ��ТВЕ распечатывается очень красивый корпус.

Советы:

Это конструкция с защелкивающейся посадкой, в которой для фиксации используются небольшие ХРУПКИЕ выступы; будь нежным.
Если вам нужно снова открыть корпус после защелкивания, извлеките SD-карту, вставьте плоскую отвертку среднего размера между верхней и нижней частью слота SD и осторожно поверните. Медленно двигайтесь, чтобы снова открыться.
Если вам нужно удалить модуль, на задней стороне корпуса есть отверстие для освобождения (маленький прямоугольник). Вставьте небольшую плоскую отвертку и осторожно поднимите. Это поднимет модуль достаточно высоко, чтобы получить доступ к утопленному слоту, в который можно вставить ноготь или отвертку, чтобы снять модуль.
Я уже упоминал БУДЬТЕ НЕЖНЫМИ? Серьезно, я сломал многие из них, слишком сильно потянув или проявив нетерпение. Несколько секунд терпения сэкономят вам 4 часа ожидания очередной напечатанной детали.

Структура файла: Я разделил разные версии на наборы STL. Имена файлов относятся к модели и способу монтажа. Модули доступны как в комплекте, так и по отдельности.

С��глашение об именах: Состоит из множества частей! Я постарался определить особенности каждой части в именах файлов. Вот разбивка:

STD: Стандартная высота/глубина
ГЛУБОКИЙ: на 3 мм выше/глубже стандартного
3BP: Совместим с Raspberry Pi 2B/3B/3B+.
RP4/4: Совместимость с Raspberry Pi 4.
SS/SIDE/RAIL: Боковая монтажн��я рейка
VESA: Крепление Vesa 75x75
НЕТ КРЕПЛЕНИЯ: корпус не предусматривает крепления
ВЕРХ: верхняя часть корпуса
ВНИЗУ: Нижняя часть корпуса.
КОМПЛЕКТ: Содержит детали для полного футляра.
MK3S: для принтера Prusa MK3S
МИНИ: Для Пруса МИНИ

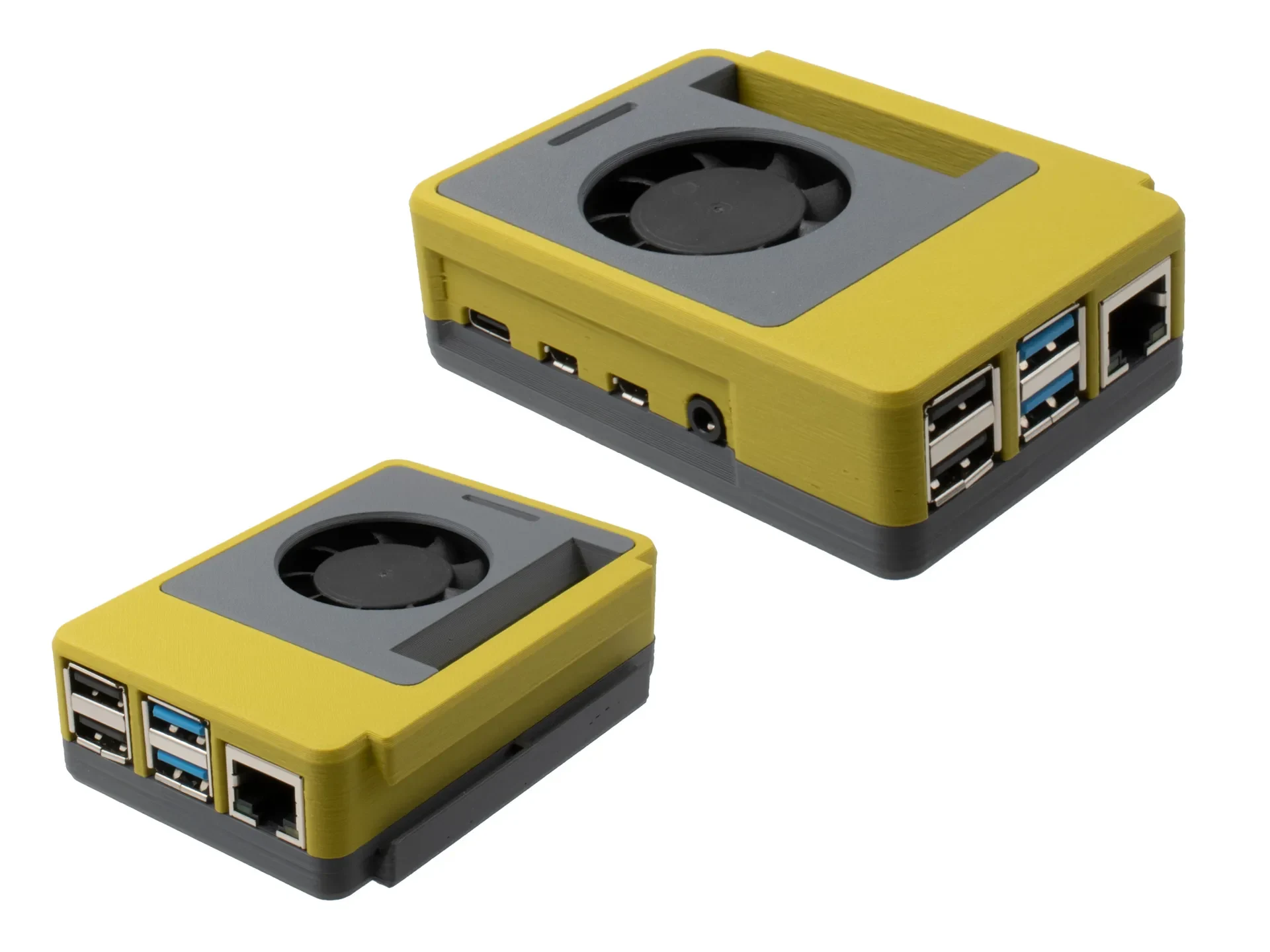

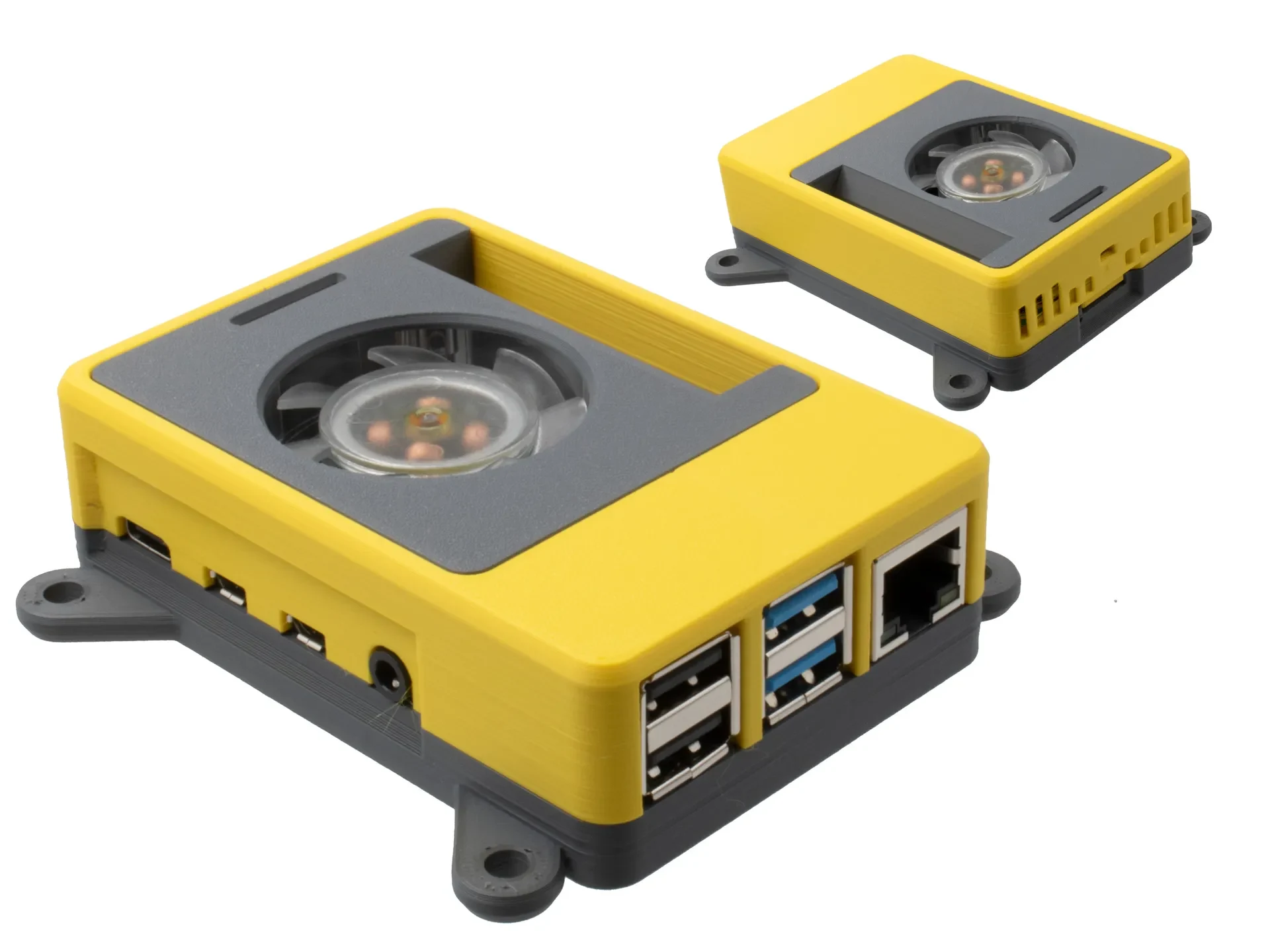

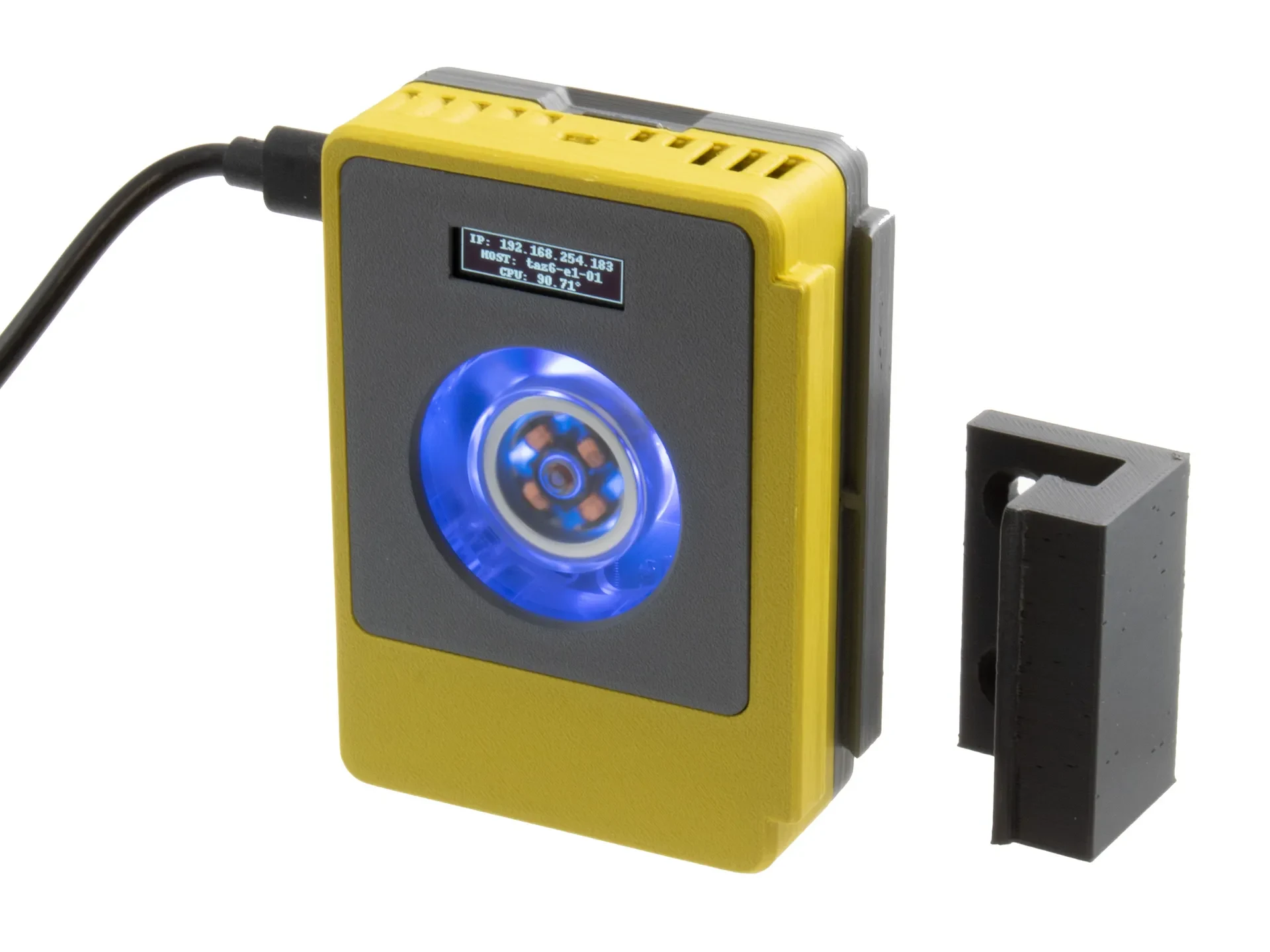

Модуль вентилятора: В модуле вентилятора используется вентилятор размером 40x40x10 мм. Я перепробовал множество вентиляторов разных производителей, и все они идеально вставляются в модуль. Хитрость заключается в том, чтобы аккуратно вставить вентилятор прямо (не криво). Вытащить его обратно немного сложнее, на самом деле я обычно ломаю вкладки, пытаясь вытащить вентилятор обратно. Это ограничение создания модуля Snap-In на 3D-принтере, использующем слои. Рекомендуется использовать верхнюю часть DEEP для вентиляторов и модулей OLED.

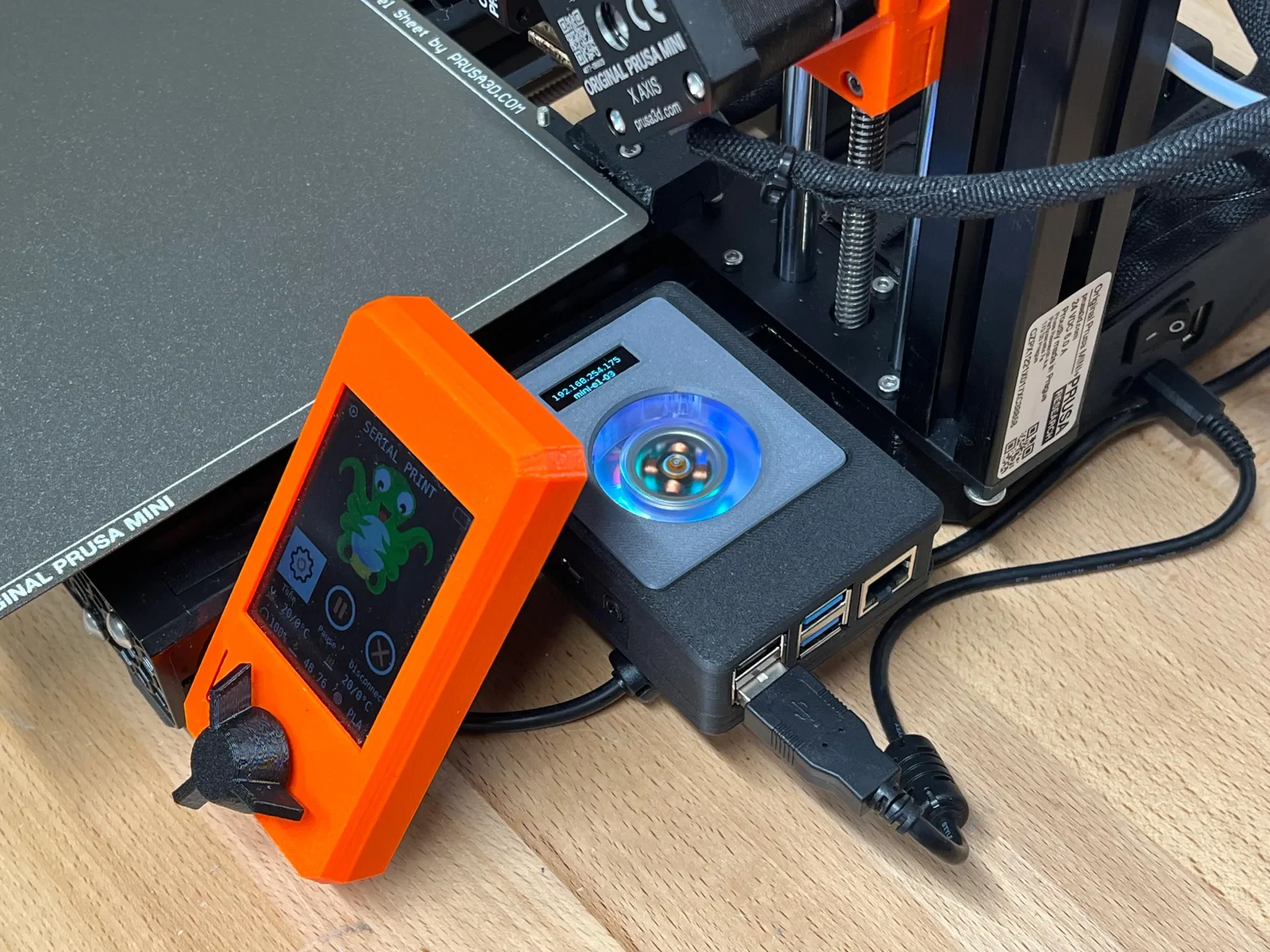

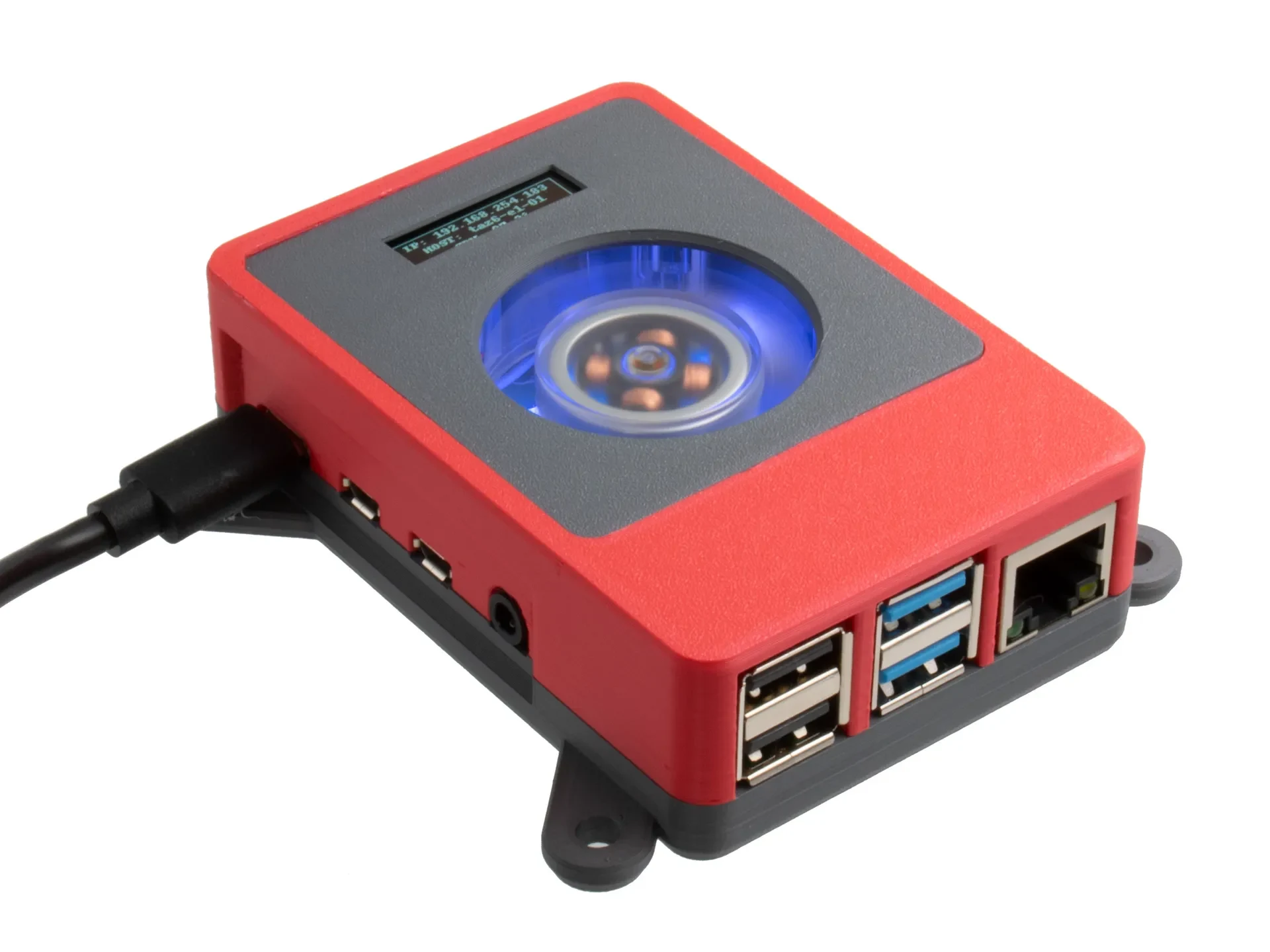

OLED: У меня есть документ о том, как я подключил OLED и какое программное обеспечение было установлено. Файл представляет собой очень приблизительный план; если кто-то хочет, он доступен здесь. Работа продолжается, и я буду продолжать обновлять информацию. Рекомендуется использовать верхнюю часть DEEP для вентиляторов и модулей OLED.

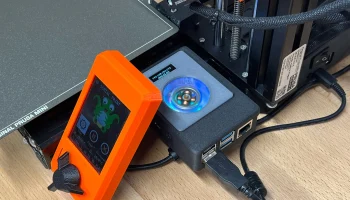

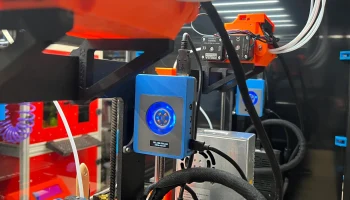

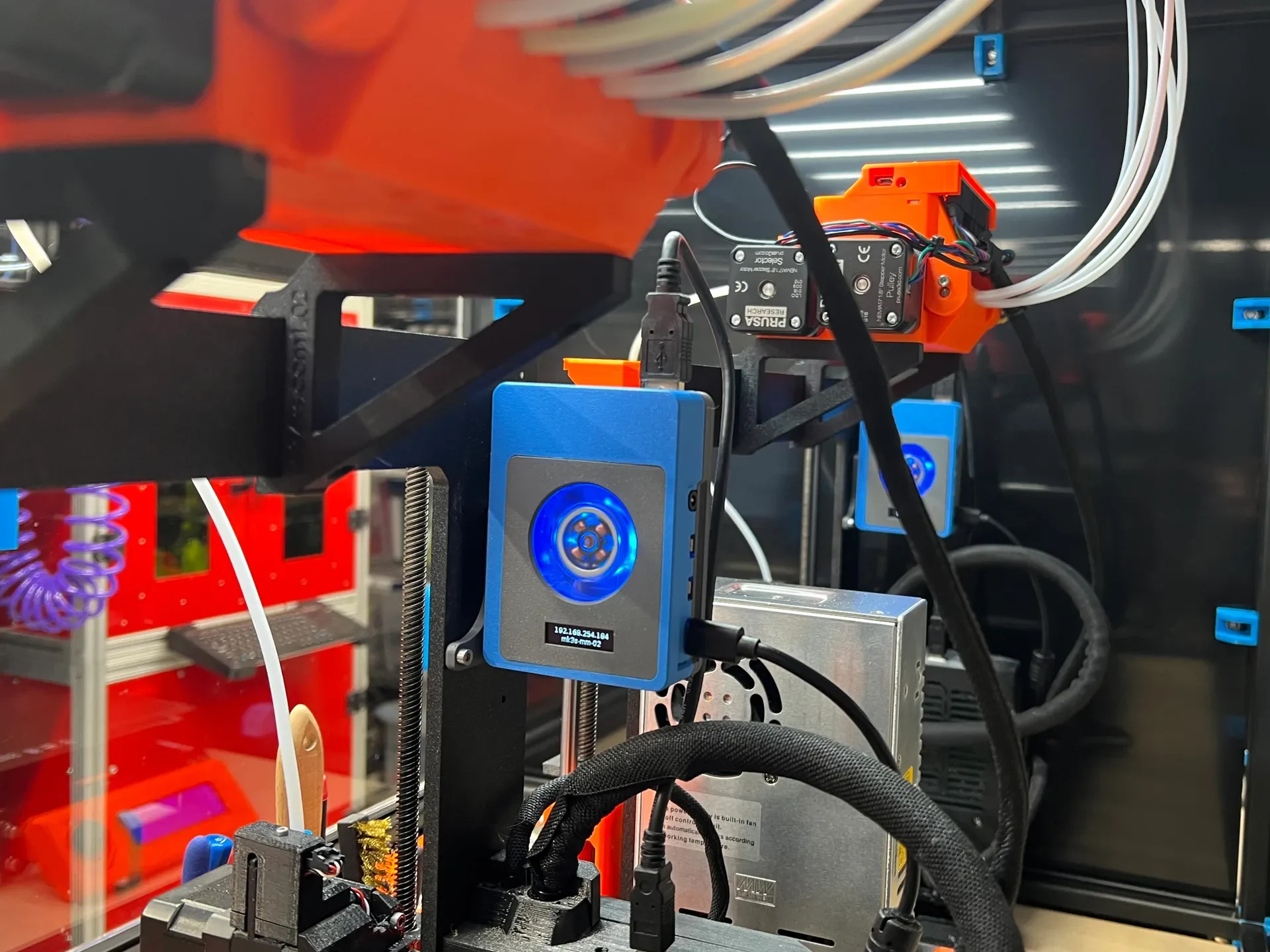

Направляющие: Я загрузил направляющие для нескольких вариантов монтажа, включая направляющую Prusa MK3S, мини-рейку и левую/правую направляющую для настенного крепления. В рельсе Prusa MK3S используются два открытых отверстия для винтов M3.
