Крепление дисплея BTT HDMI5 V1.2 Voron

**Этот дизайн предназначен для HDMI5 V1.2**

Если вы ищете крепление HDMI5 V1.1, используйте это: https://www.printables.com/model/787236-btt-hdmi5-v11-display-mount-voron.

Примечания

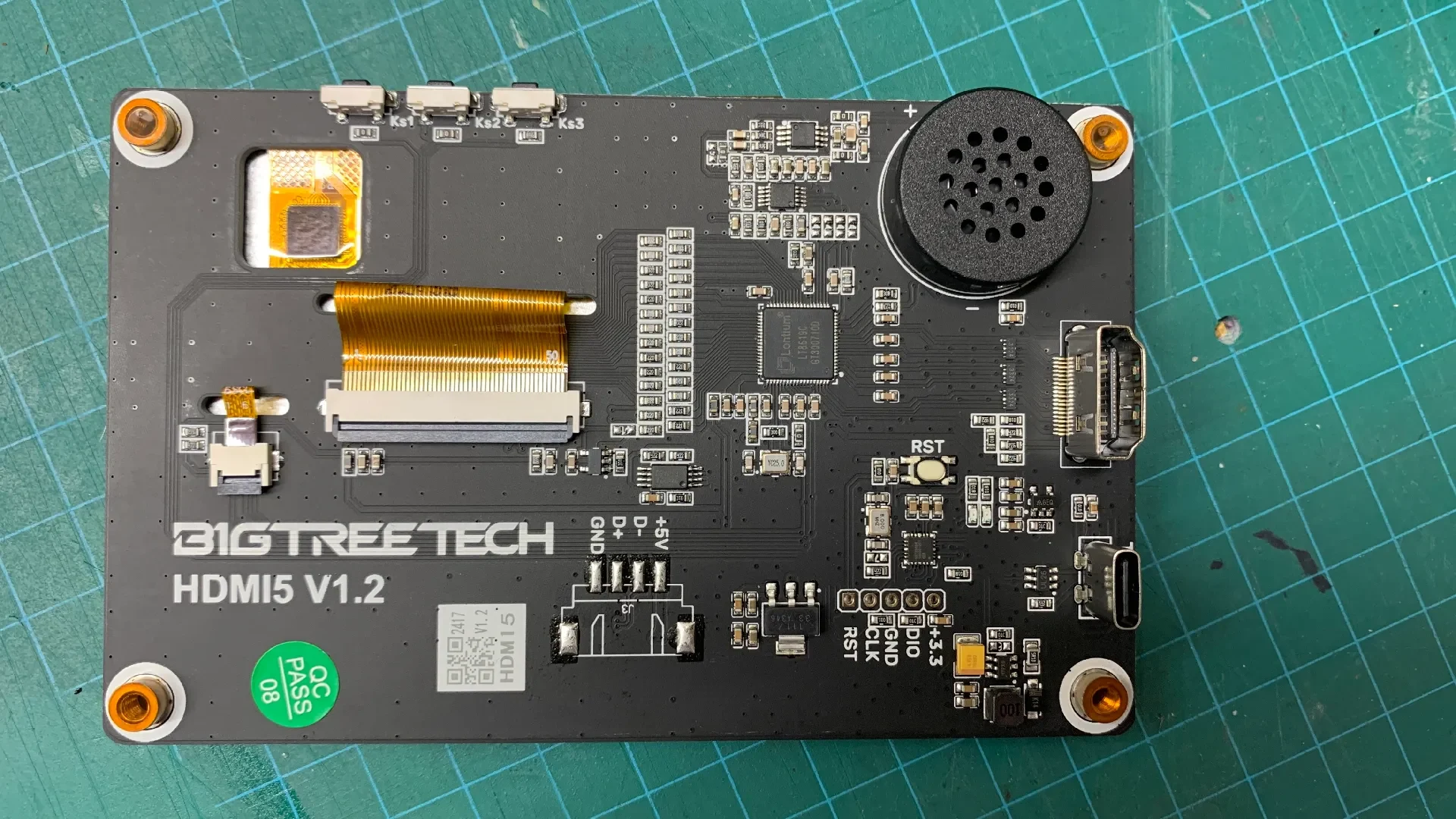

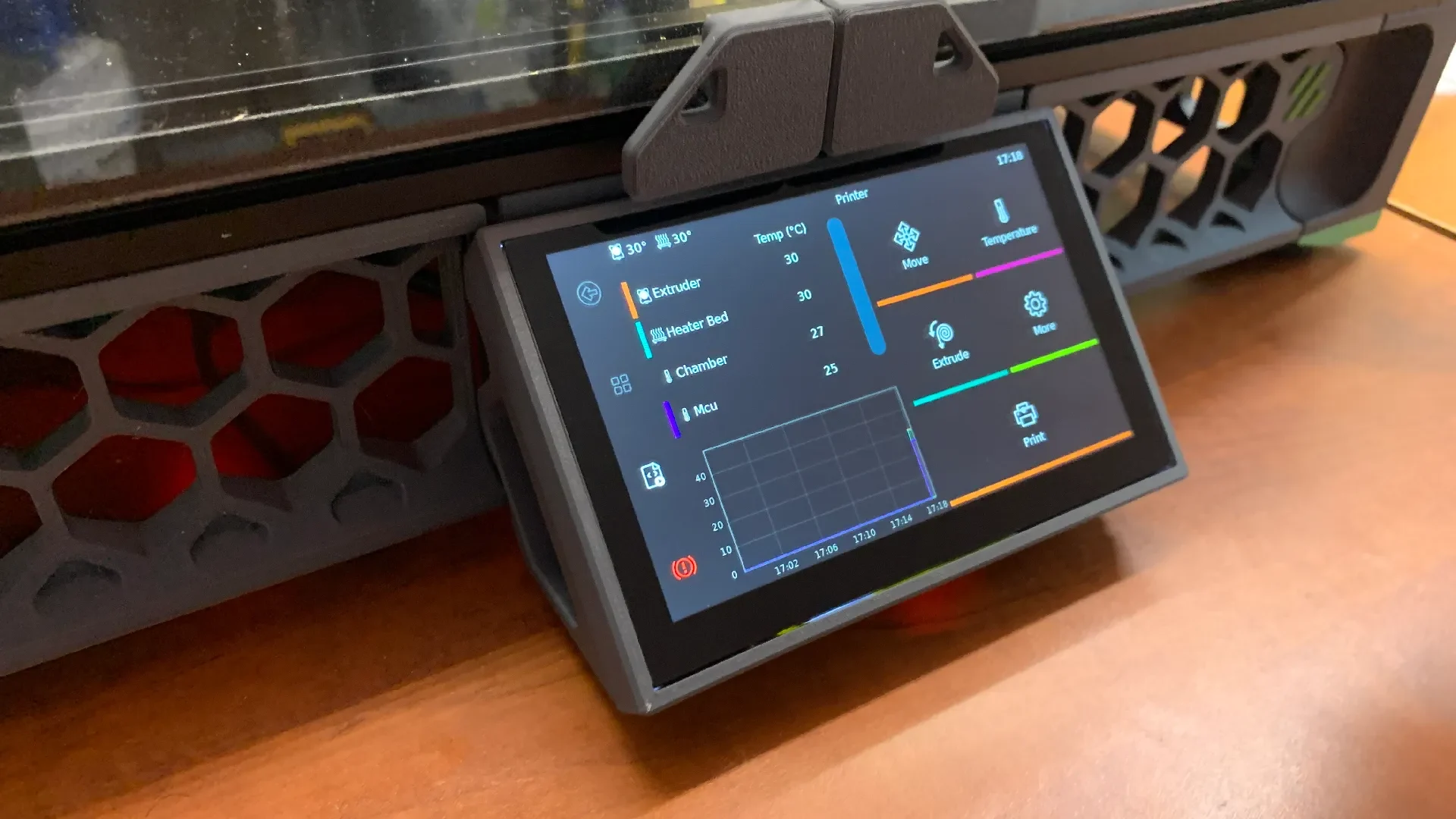

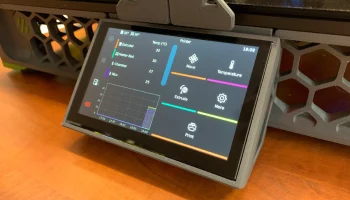

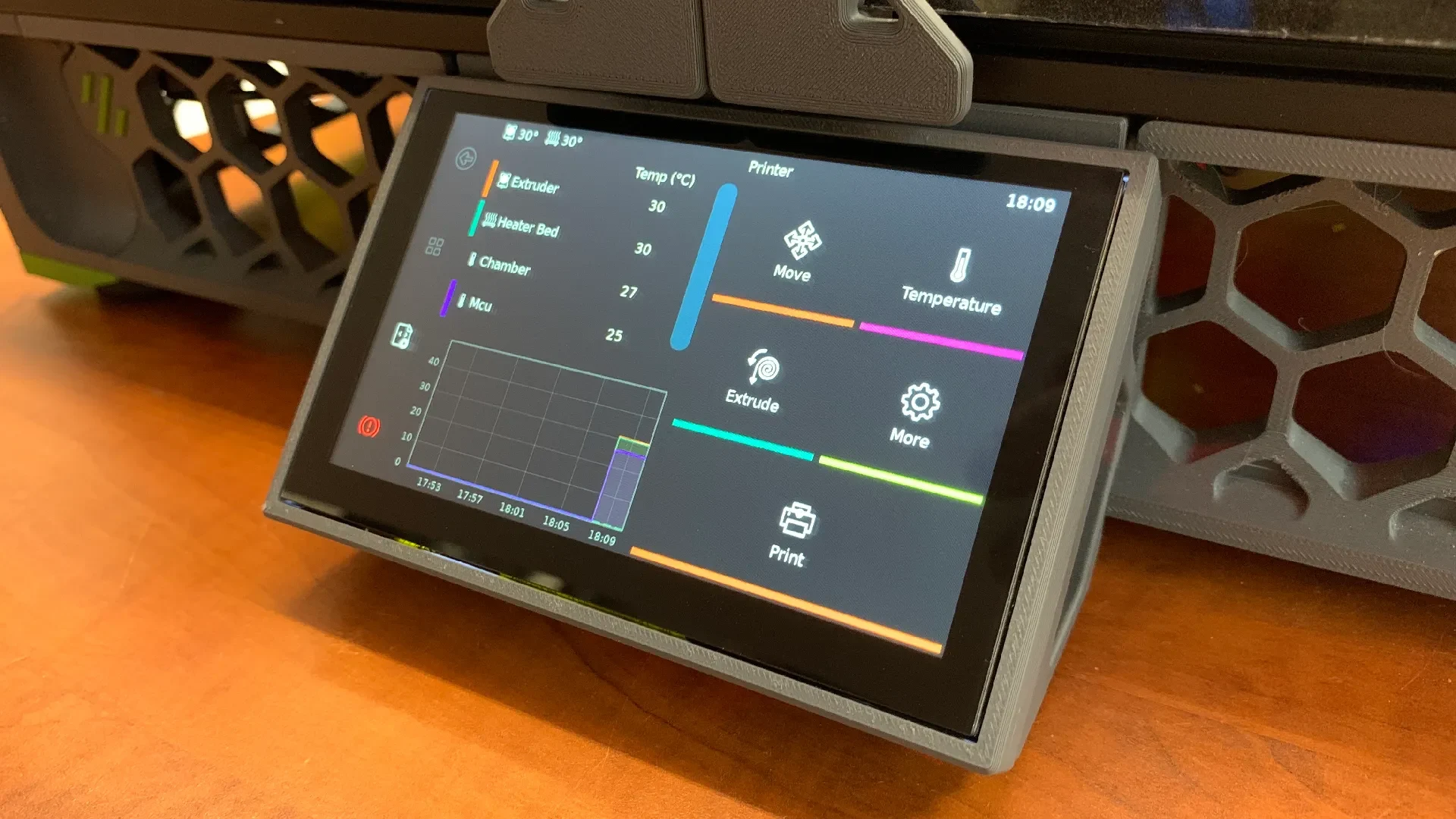

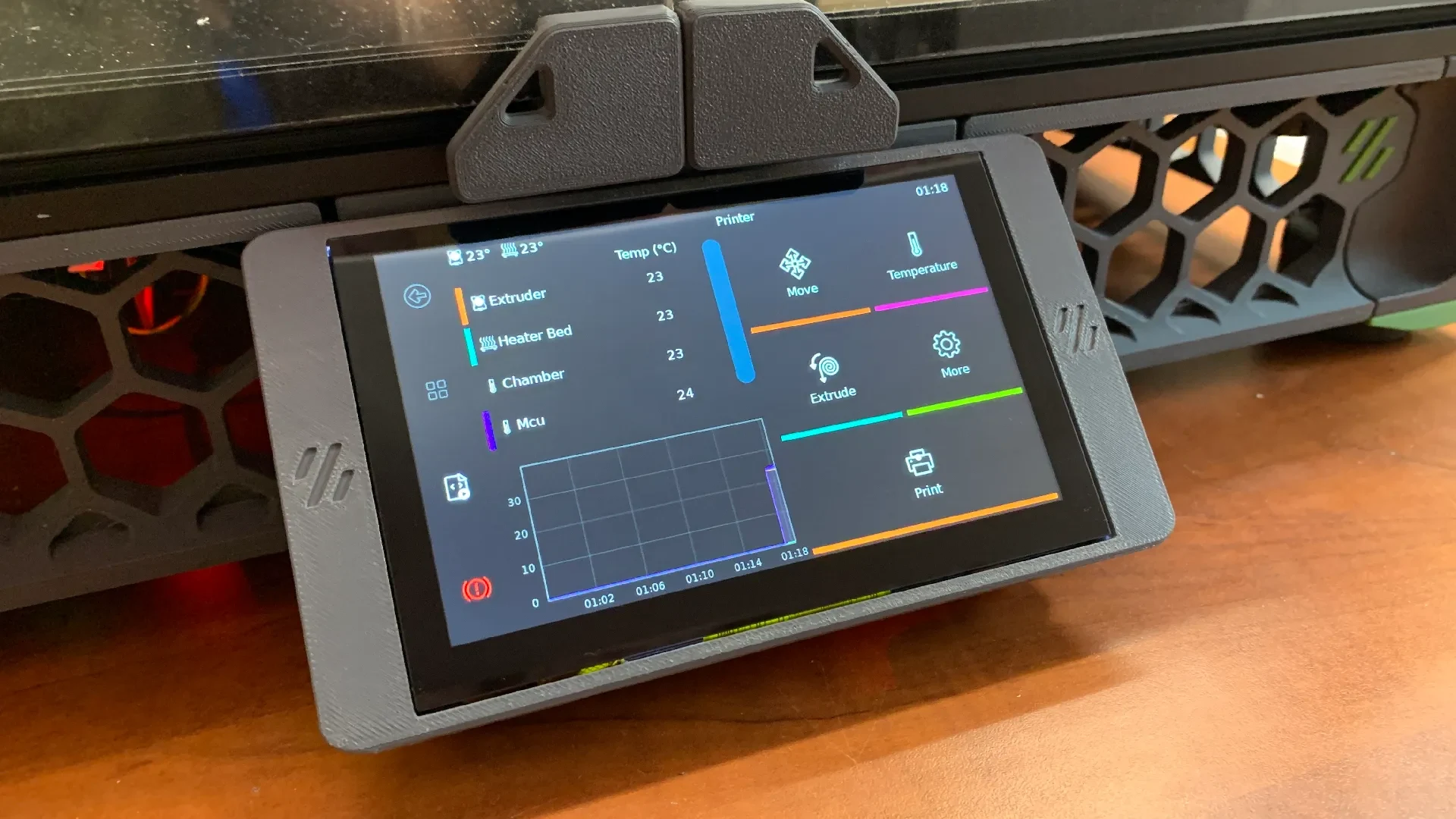

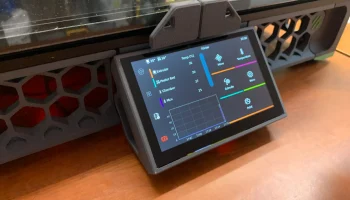

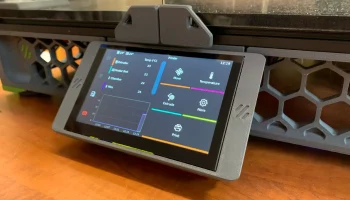

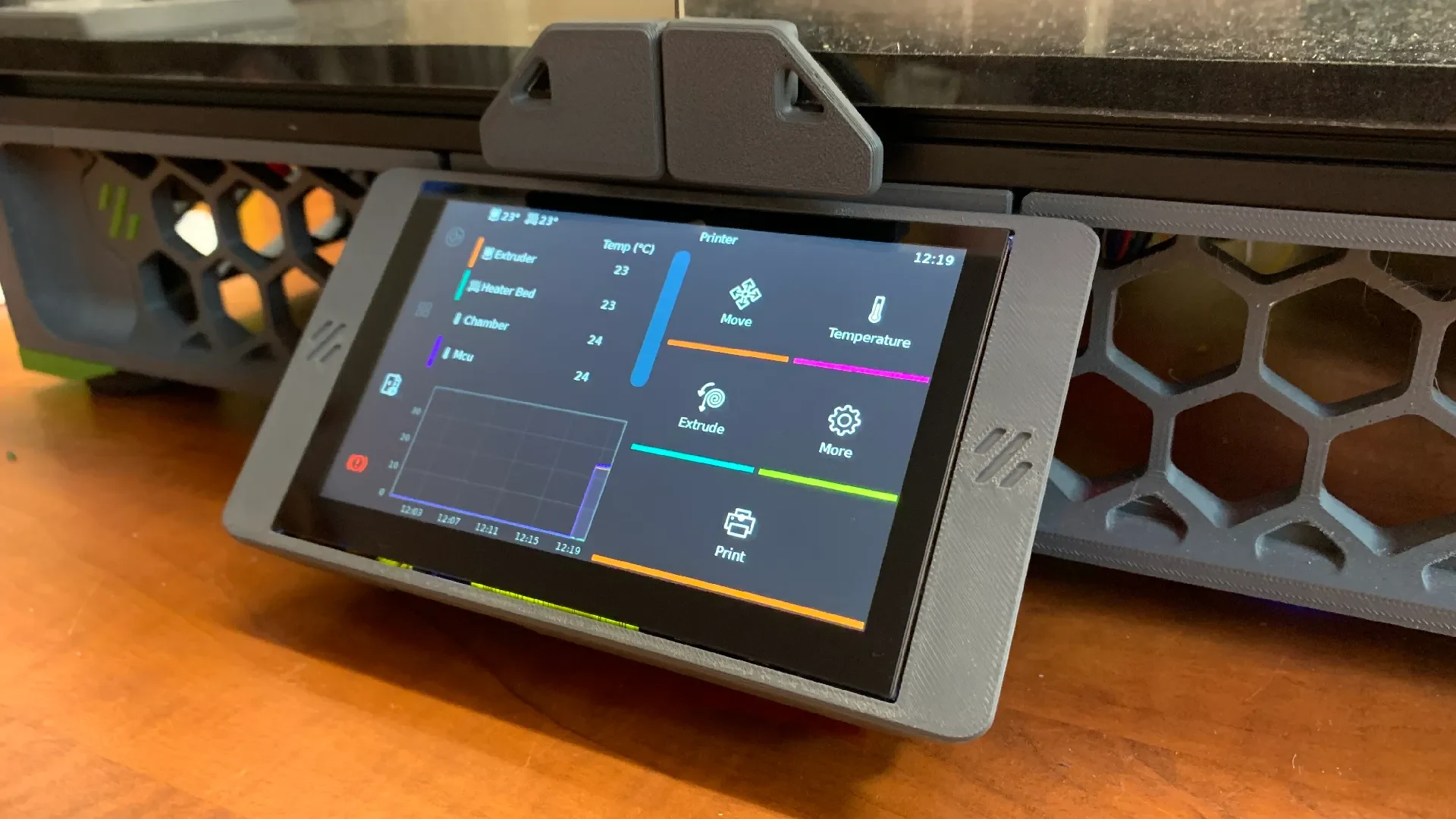

Установите BTT HDMI5 версии 1.2 на Voron V2.4 и Trident
К моему дисплею прилагались кабели HDMI и USB-C под углом 90 градусов.
Если у вас есть прямые кабели HDMI и USB, вам понадобятся адаптеры на 90 градусов.

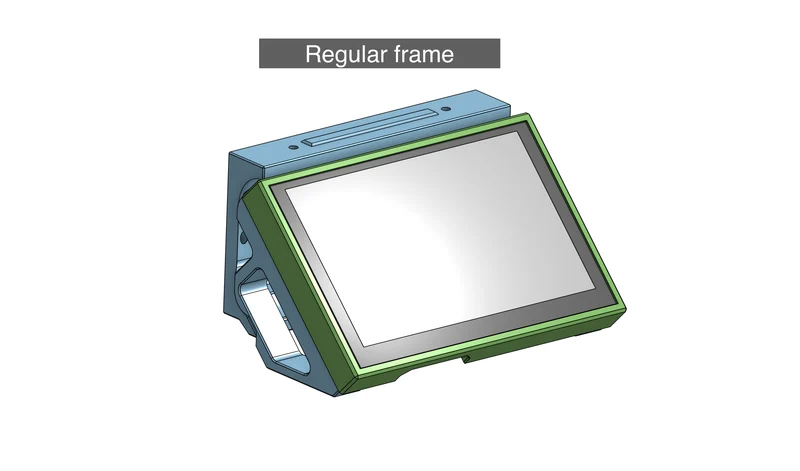

Выбор обычной рамки или рамки с логотипом Voron.

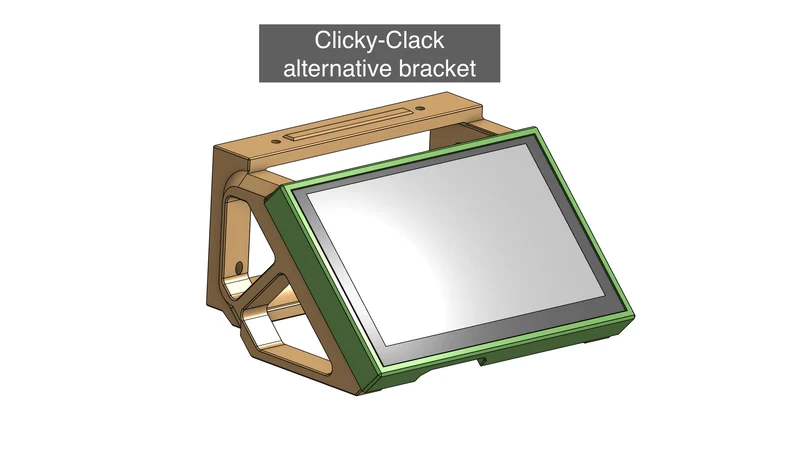

Альтернативный кронштейн для двери Clicky-Clack (смещение на 20 мм)
Печать заметок
Все STL ориентированы правильно.
Поддержка не требуется
Печать по заданным параметрам Voron (слой 0,2, ширина 0,4, заполнение 40%).
При печати кронштейна я предлагаю вам покрасить швы, чтобы они не начинались в местах с большим выступом. Также убедитесь, что вы установили минимальное время слоя более 30 секунд, чтобы замедлить процесс и дать время остыть нити. В противном случае вы можете увидеть признаки перегрева в более тонких частях кронштейна.

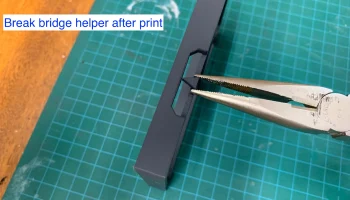

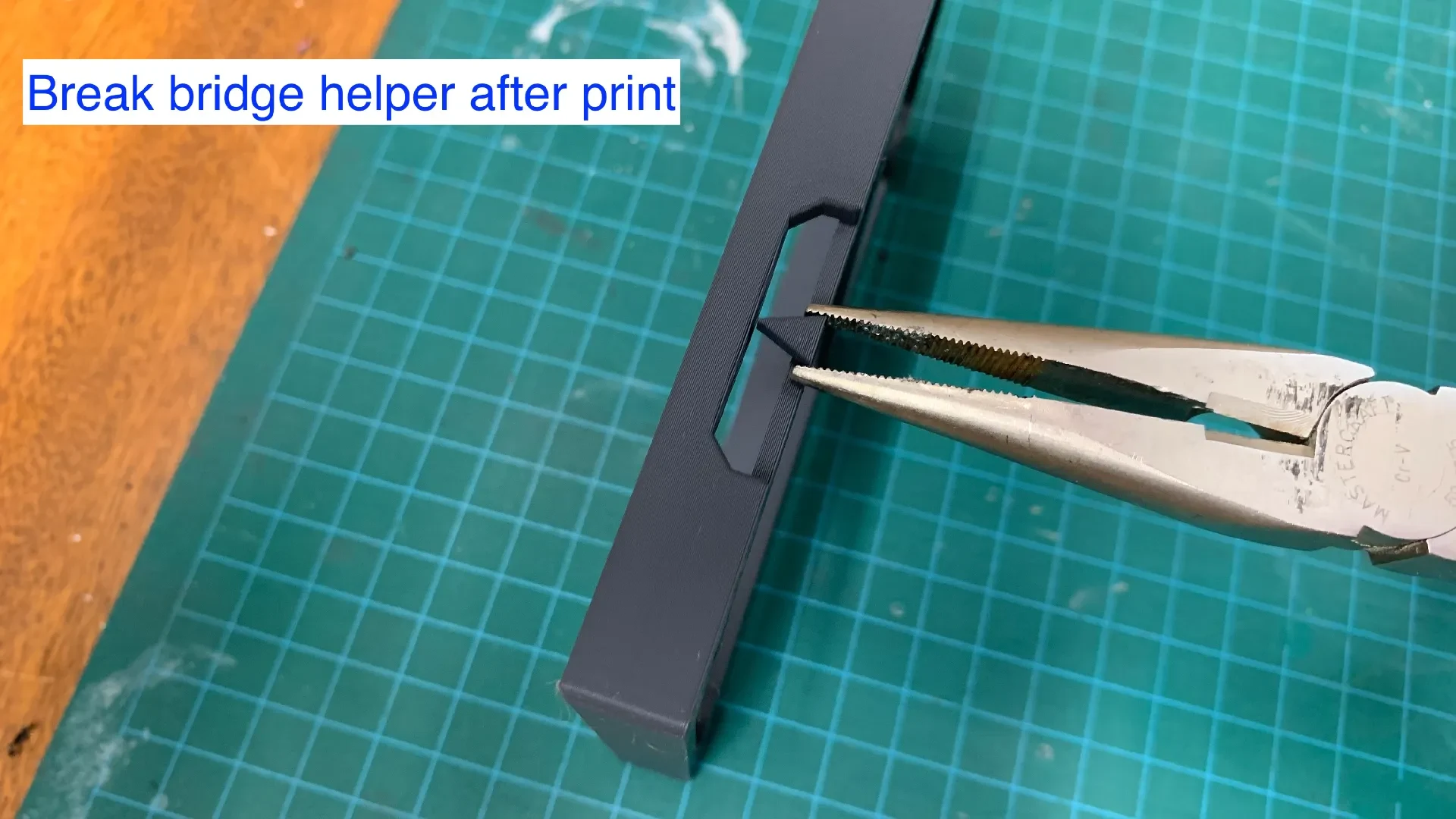

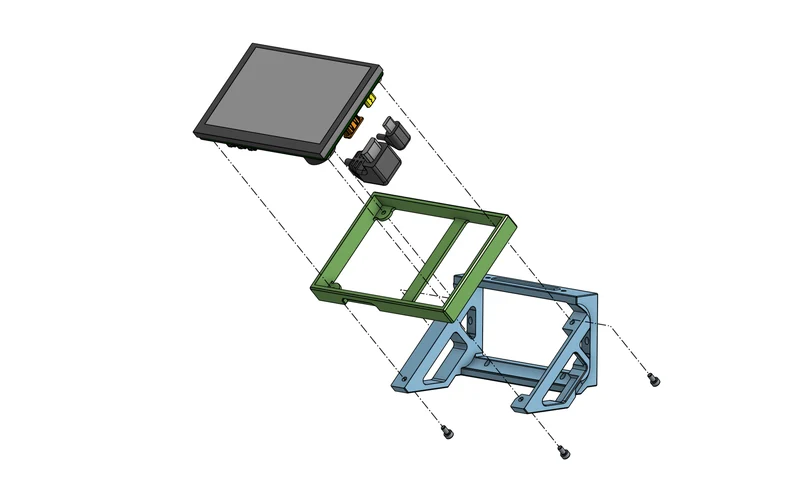

Перед сборкой сломайте помощники моста на опорной раме.
спецификация
6x M3x8 ШКС
2 Т-образные гайки M3 (для крепления к профилем 2020 г.)
Печатные детали

Обновление [2024-07-17]
Добавлен альтернативный кронштейн, который выдвигает дисплеи на 20 мм для совместимости с модом Clicky-Clack (спасибо @Phil_226665 за предложение и тестирование кронштейна)
Добавление рамки логотипа Voron.
