Пылесборник От 4-дюймового порта до 2,5-дюймового конического шланга Переходник для сбора пыли Редукторный фитинг для сбора пыли (v1.0)

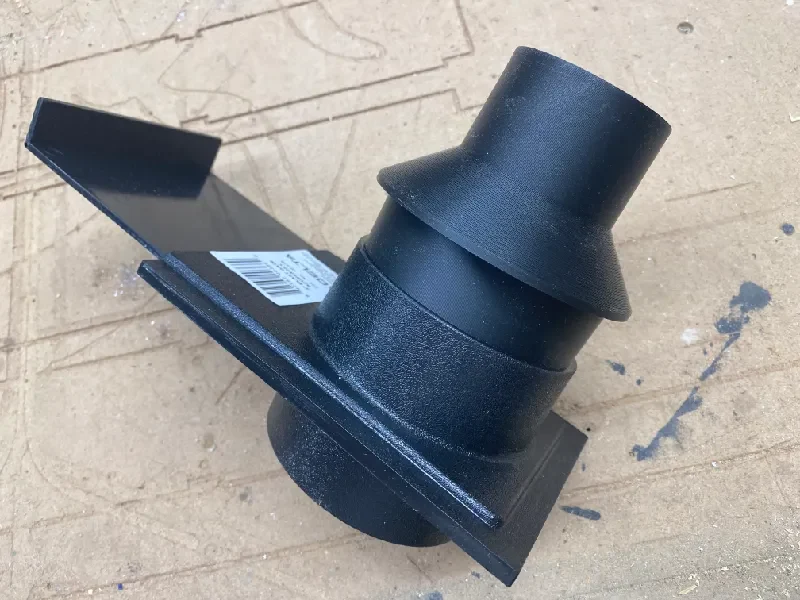

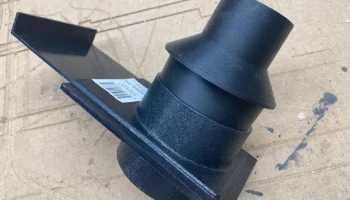

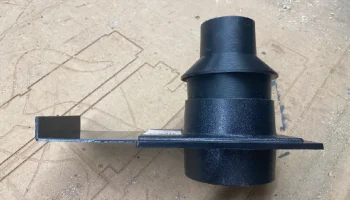

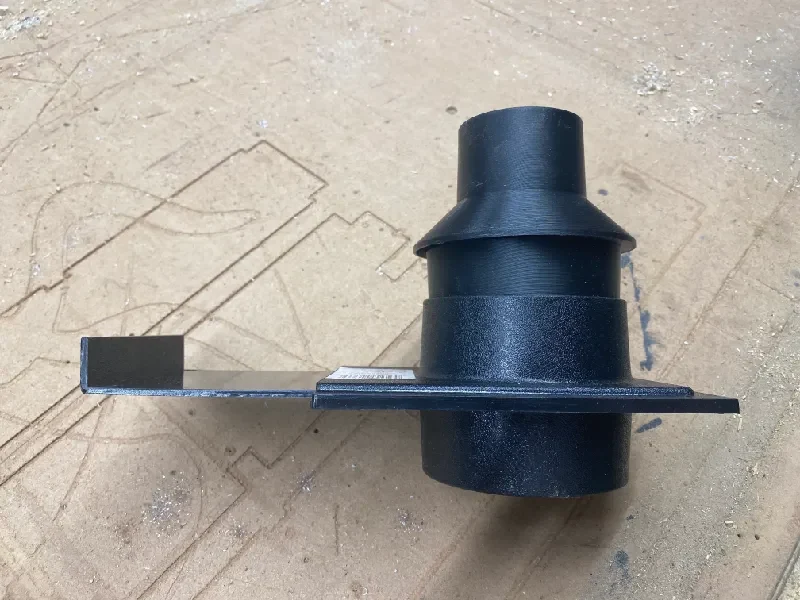

Обратите внимание: он предназначен для запрессовки ВНУТРИ взрывозащитного затвора (или пылезащитного кожуха) с внешним диаметром 4 дюйма, как показано ниже:

… именно так POWERTEC 70291 (в честь которого он был стилизован) помещается внутри взрывозащитного кожуха (или пылезащитного кожуха) с внешним диаметром 4 дюйма, как показано в их списке на Amazon:

ПОЖАЛУЙСТА, имейте в виду, что на его большой стороне не предусмотрен 4-дюймовый хомут для шланга. Он слишком мал для этого.

Сбор пыли От 4-дюймового порта до 2,5-дюймового конического шланга Переходник для сбора пыли Редукторный фитинг для сбора пыли

Размеры конструкции в основном соответствуют купленным в магазине изделиям, таким как этот: *POWERTEC 70291 От 4-дюймового порта до 2-1/2-дюймового конического адаптера для шланга, переходника для сбора пыли. Если этот предмет соответствует вашим потребностям и вы предпочитаете его распечатать, а не заказывать, платить и ждать, тогда этот дизайн должен вам помочь. Если этот предмет не соответствует вашим потребностям, то для этого сначала потребуется ремикс.

Пожалуйста, измерьте отверстие вашего порта и сравните его с размерами, указанными выше, и убедитесь, что это соответствует вашим потребностям, прежде чем распечатывать его. Обратите внимание на конусы на обоих концах.

Целью этого изделия является соединение стандартного порта диаметром 4 дюйма и стандартного шланга диаметром 2,5 дюйма. Использование для других целей или для запатентованных портов или шлангов нестандартного размера может работать, а может и не работать. Некоторые порты предназначены для выхода наружу, некоторые внутрь, некоторые сделаны из толстого пластика, некоторые — из тонкого. Хотя сужения помогают, невозможно, чтобы одна конструкция соответствовала всему, что претендует на «4-дюймовый» порт. Дважды отмерь, один раз распечатай. :-)

Я предлагаю печатать с такими настройками:

Тип нити: PLA (я использовал PLA+).
Диаметр сопла: может быть 0,4 мм или 0,6 мм.
Высота слоя: 0,3 мм
Толщина стенки: 0,6 мм
Количество стен по периметру: 3
Заполнение: 30%

Примечание. Рекомендуемая высота слоя и толщина стенки являются нормальными для сопла диаметром 0,6 мм, но их можно легко выполнить с помощью сопла диаметром 0,4 мм, в котором 0,4 мм имитирует сопло 0,6 мм. Это приводит к сокращению времени печати по сравнению с обычными настройками для 0,4.

Журнал изменений:
16 ноября 2024 г. — добавлен файл STEP и «архивный» файл Fusion 360 для тех, кто запросил его, поскольку это облегчает настройку для лучшего соответствия.
21 сентября 2023 г. — после кучи скачиваний и лайков я перезалил дизайн, чтобы убрать хейт от подлого человека в комментариях. Люди. СМХ.
Февраль 2023 г. — первая загрузка.
