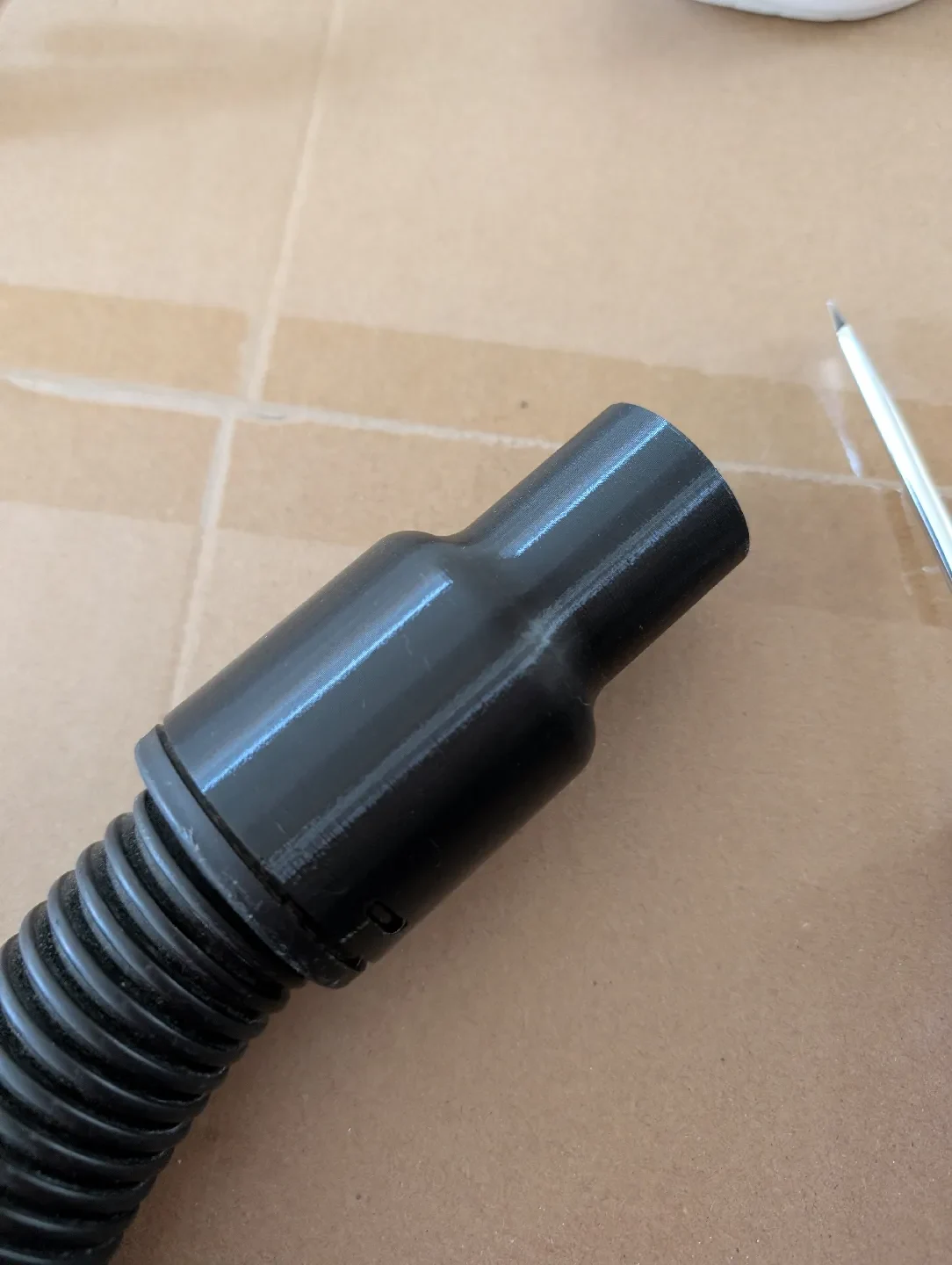

Конверсионная насадка для пылесоса и пылесоса Генри Нумаи..

Эта насадка заменяет оригинальную насадку Генри диаметром 38 мм на насадку диаметром 35 мм, поэтому ее можно использовать в качестве пылесоса в магазине. Он специально сделан довольно толстым, чтобы выдерживать грубое обращение. Предлагаю печатать вертикально вакуумной стороной вниз, из PETG, с периметром 5 на сопле 0,4.

Он позволяет вам использовать насадки, предназначенные для пылесосов с внешним диаметром 35 мм, непосредственно к пылесосу Генри без дополнительного размера, веса и длины адаптера.

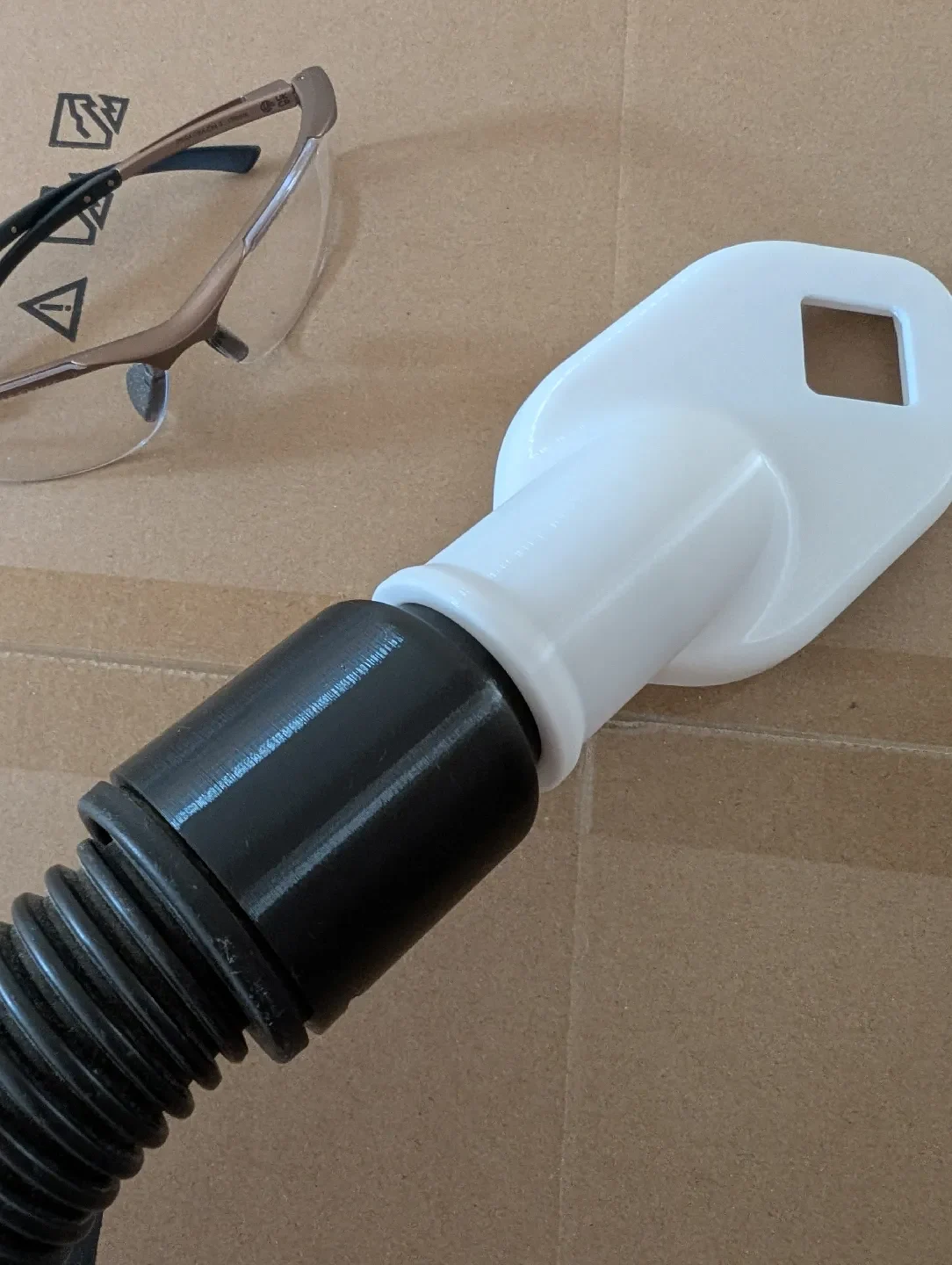

Я тестировал его на следующих моделях:

https://www.printables.com/model/828355-drill-dust-collector

https://www.printables.com/model/123898-vacuum-adapter-for-einhell-tc-rs-38-e-disk-type-sa

Сборка

Вам необходимо снять текущую насадку и установить на ее место эту. Вам понадобятся и заглушка шланга, и оригинальное кольцо. Эта насадка заменяет только оригинальную часть насадки, но не остальную часть узла. Если вам не хватает других деталей, у вас есть их полный набор, который можно распечатать на 3D-принтере.

Сбоку есть два фиксатора — нажмите на них отверткой, одновременно снимая шланг с патрубка. После некоторых усилий вам удастся вытащить шланг из насадки.

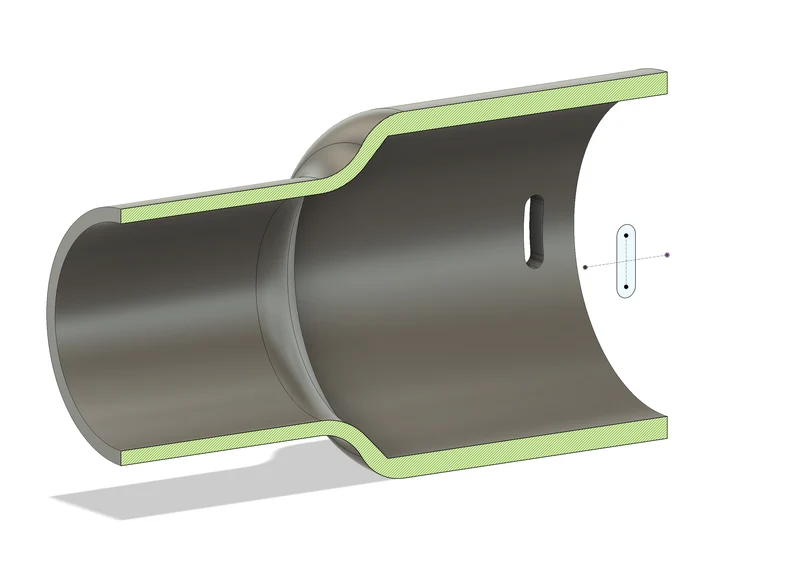

Характеристики:
Внешний диаметр (НД) спереди составляет 35 мм, что характерно для торговых пылесосов.
Внутренний диаметр спереди составляет 31 мм, что лишь немного меньше, чем у оригинального шланга Numatic (внутренний диаметр которого составляет 32 мм).
Передняя горловина толщиной 2 мм.
Задняя часть имеет толщину 3 мм.
Длина шеи спереди 32 мм.
Длина широкой секции сзади ~42 мм.
Внешний диаметр на задней стороне/стороне шланга составляет 50 мм.
Внутренний диаметр на задней стороне/стороне шланга составляет 44 мм.
