4-дюймовая магнитная система сбора пыли

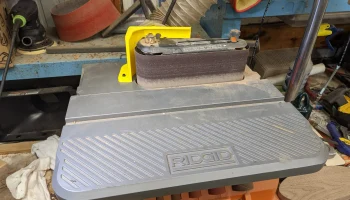

Этот магнитный фитинг предназначен для универсального подключения к моим инструментам с помощью печатных адаптеров к моей 4-дюймовой системе сбора пыли.

Настройки печати:

Печатайте с использованием PLA или PETG с подставками по мере необходимости и в ориентации по умолчанию.

Дополнительное оборудование:

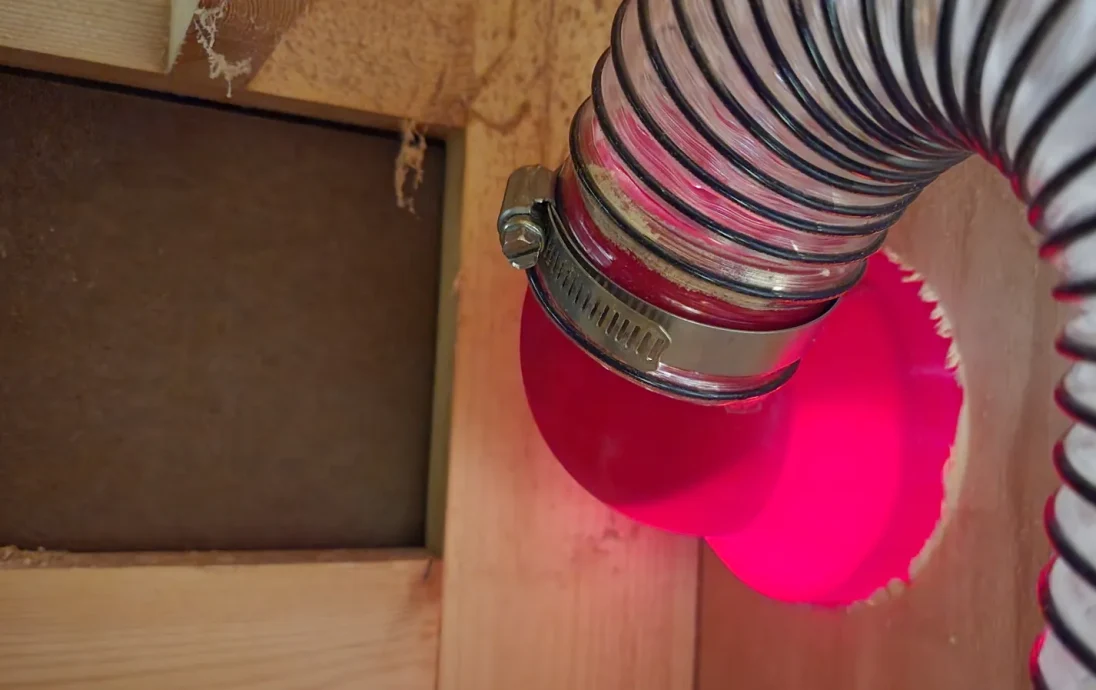

Шланговый адаптер
Магниты 15х3 мм х 8
суперклей
хомуты для шлангов
4-дюймовый шланг (но если у вас есть пылесборник, скорее всего, он у вас уже есть)

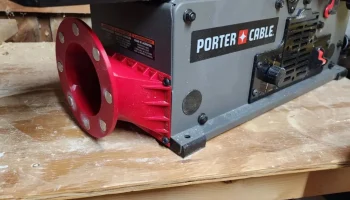

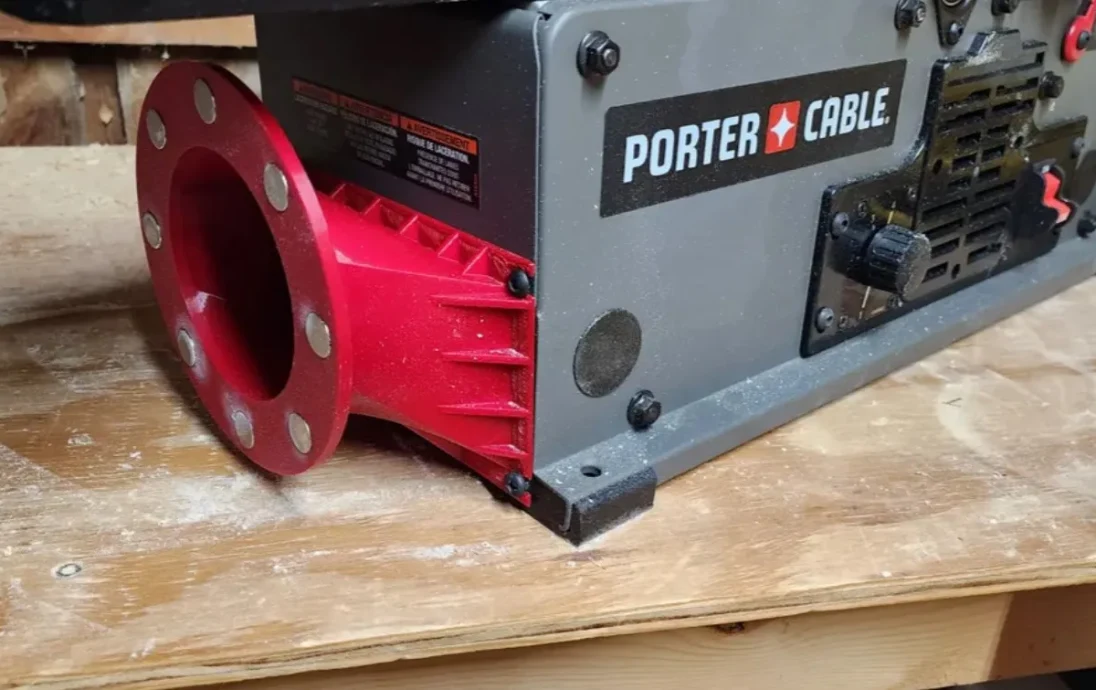

Переходник для фуганка
Магниты 15х3 мм х 8
суперклей
Вот такой фуганок я использую: https://www.amazon.com/PORTER-CABLE-PC160JT-Variable-Speed-Jointer/dp/B004Q0I8YU/ref=sr_1_4? crid=32OC3LVNRK7OT&keywords=jointer&qid=1674066928&s=hi&sprefix=jointer%2Ctools%2C107&sr=1-4
Адаптер для настольной пилы 2,5 дюйма
Магниты 15х3 мм х 8
суперклей
хомуты для шлангов
2,5-дюймовый шланг
Адаптер ограждения маршрутизатора
Магниты 15х3 мм х 8
суперклей
Гайки M5 х 4
Болты M5 x 4 (длина зависит от вашего фрезерного упора)
Болты и гайки M5 или ¼«20 x 2 для верхнего ограждения (длина зависит от вашего ограждения)
силикон или герметик (по желанию)

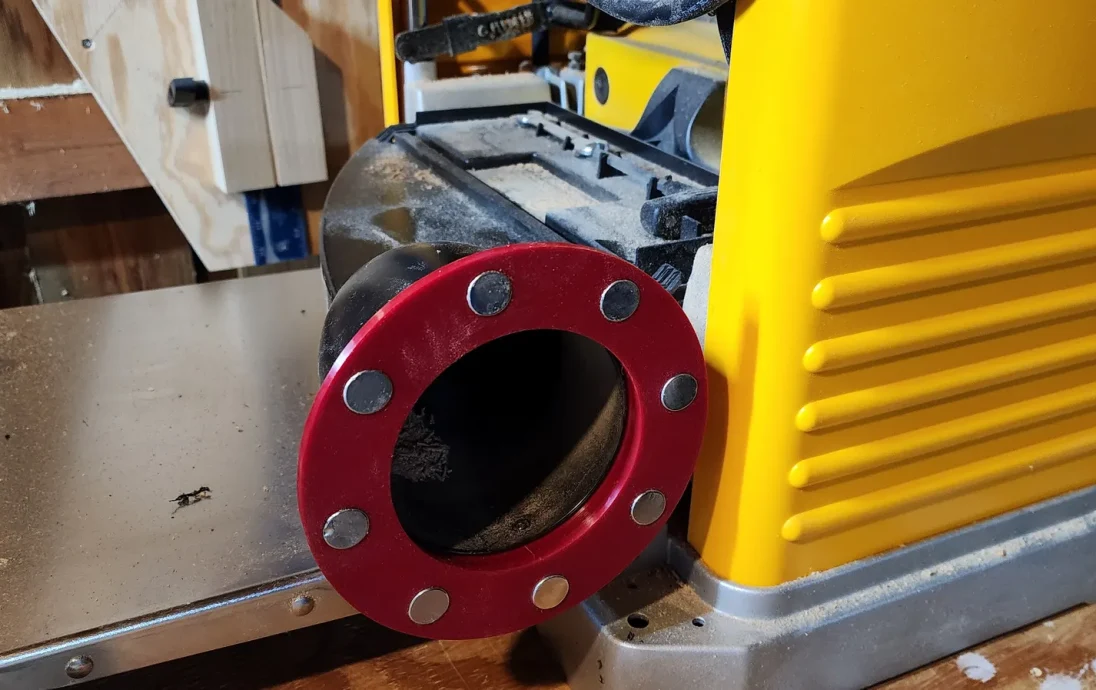

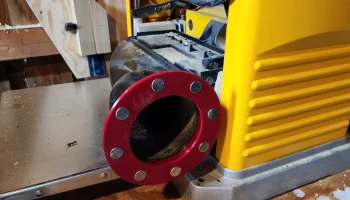

Адаптер строгального станка
Магниты 15х3 мм х 8
суперклей
Болты M5 x 2 (достаточ��о длинные, чтобы вставить их в черный пластиковый пылеулавливающий кожух dewalts, или длиннее, чтобы протолкнуть болты до конца и использовать гайку/шайбу, чтобы закрепить переходник на строгальном станке)
Я использую этот строгальный станок: https://www.amazon.com/DEWALT-DW734-2-Inch-Single-Benchtop/dp/B0000CCXU6?ref_=ast_sto_dp&th=1
Сепаратор пыли (штуцеры для мусорного бака)
Мусорное ведро с прочной крышкой или фанерной крышкой.
Хомуты для шлангов
4-дюймовый шланг
4-дюймовый ПВХ (опционально)
Зажимы (или другой способ закрепить крышку на мусорном ведре)
Болты и гайки М5 (в зависимости от выбранных опций)
(опционально) Сжимаемый уплотнитель для герметичного уплотнения.

Я использовал эти магниты: https://www.amazon.com/dp/B09XV87SV6?ref=ppx_yo2ov_dt_b_product_details&th=1
Эти хомуты для шлангов: https://www.amazon.com/gp/product/B07QVKHWZB/ref=ppx_yo_dt_b_search_asin_image?ie=UTF8&psc=1.
Этот 4-дюймовый шланг: https://www.amazon.com/Ultra-Flex-Clear-Vue-PVC-Hose/dp/B01M3Y1WTT/ref=sr_1_2_sspa?crid=RWLRBQV0N492&keywords= 4+дюйм+пылесборник+шланг&qid=1674065949&sprefix=4+дюйм+du%2Caps%2C103&sr=8-2-spons&psc=1&smid=A2NWLOWWF5G7JX &spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUEzTlQxT1ZaUE81OUdOJmVuY3J5cHRlZElkPUEwMDE1NzI0MUw2MDhNRkhMWE5URiZlbmNyeXB0ZWRBZ ElkPUEwMjcyMzI4MURGR0ozWTFXN1FaMCZ3aWRnZXROYW1lPXNwX2F0ZiZhY3Rpb249Y2xpY2tSZWRpcmVjdCZkb05vdExvZ0NsaWNrPXRydWU=
Этот шланг диаметром 2,5 дюйма: https://www.amazon.com/gp/product/B001JBANX8/ref=ppx_yo_dt_b_search_asin_image?ie=UTF8&psc=1.
и эти переключатели: https://www.amazon.com/gp/product/B074FY998D/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1
Сборка:

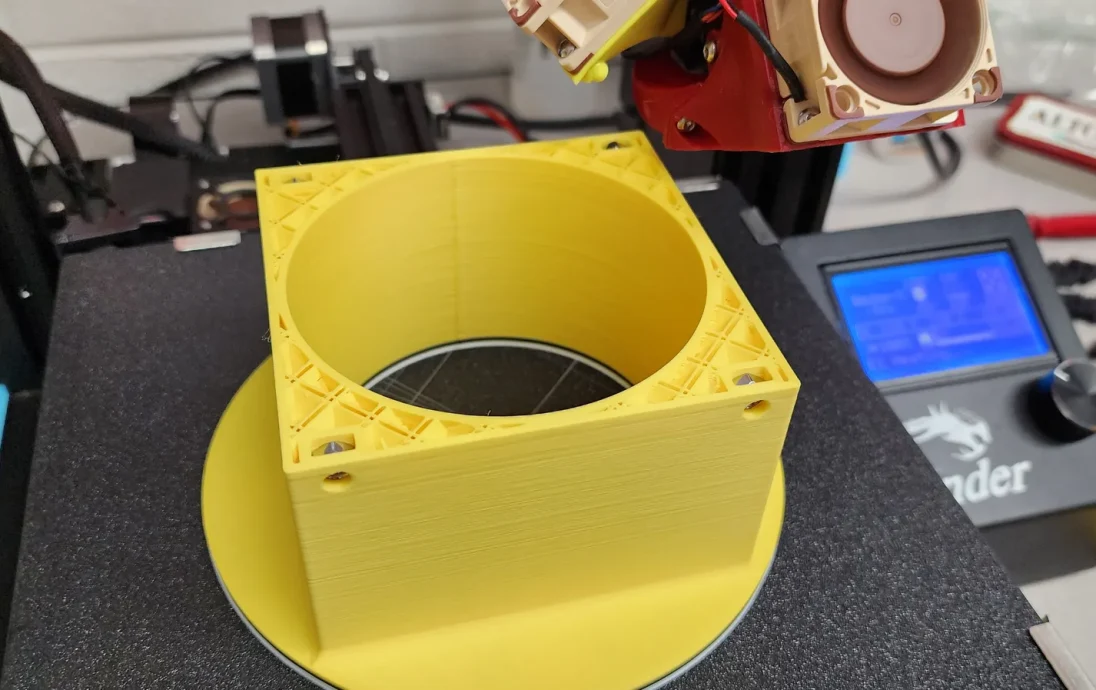

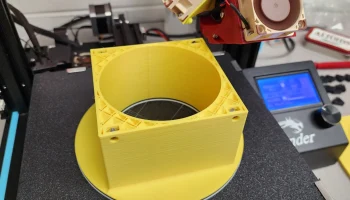

Магниты (все адаптеры)

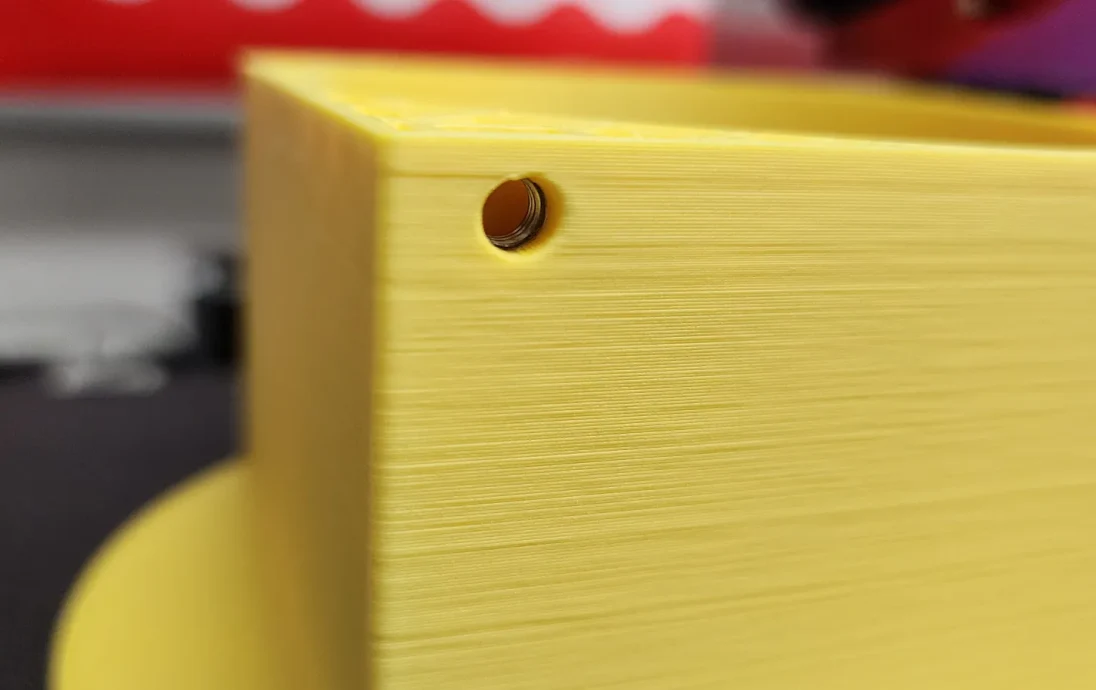

Приклейте по 8 магнитов размером 15х3 мм в каждую прорезь.
Обязательно меняйте полярность магнитов в каждом слоте, чтобы эти фитинги можно было легко прикрепить к любому из адаптеров.
Вы можете использовать мою модель магнитной россыпи, чтобы обеспечить полярность магнита при его размещении: https://www.printables.com/model/358926-magnet-placer-parametric

Сепаратор пыли
ВХОДНОЙ штуцер (сюда попадают опилки)
Существует две его версии: одна версия сочетается с 4-дюймовым ПВХ, обрезанным под углом 30 градусов, с использованием 2 болтов М5 с гайками и использует меньше пластика.
Вторая версия больше по размеру, но позволяет прикрепить к ней 4-дюймовый гибкий шланг с помощью хомута.
ВЫХОДНОЙ штуцер (к пылесборнику)
Существует только один вариант этого фитинга, но вы можете ��спользовать либо 4-дюймовый ПВХ с болтами M5, либо гибкий шланг с хомутом.
Альтернативно вы можете распечатать второй фитинг „IN“ и расположить его напротив другого фитинга.

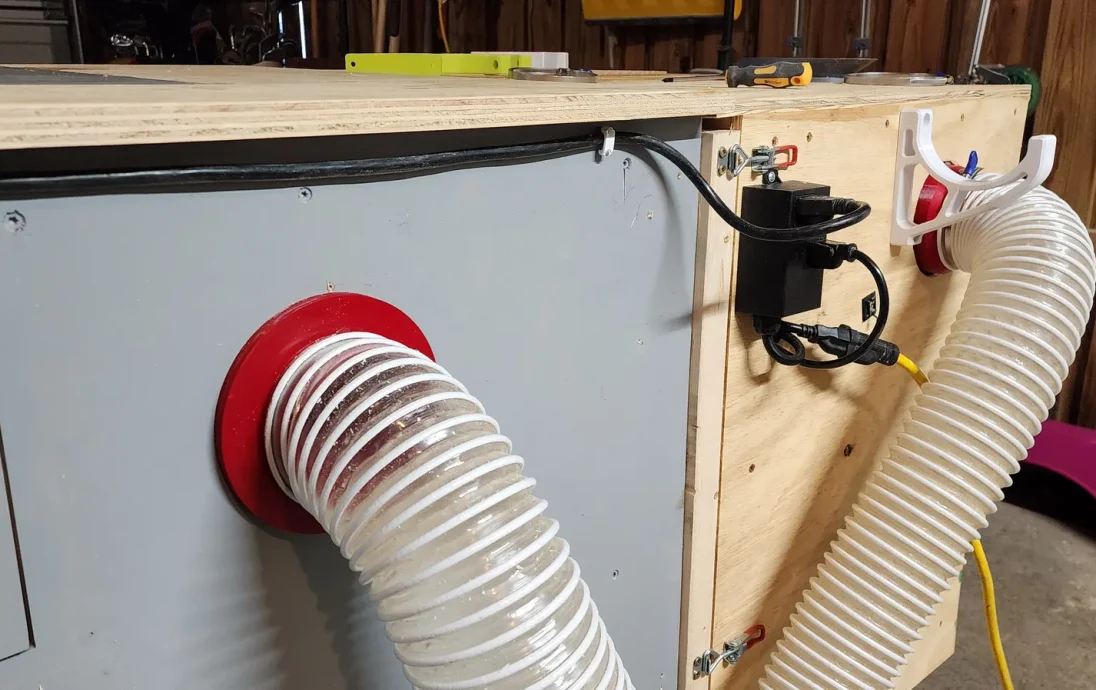

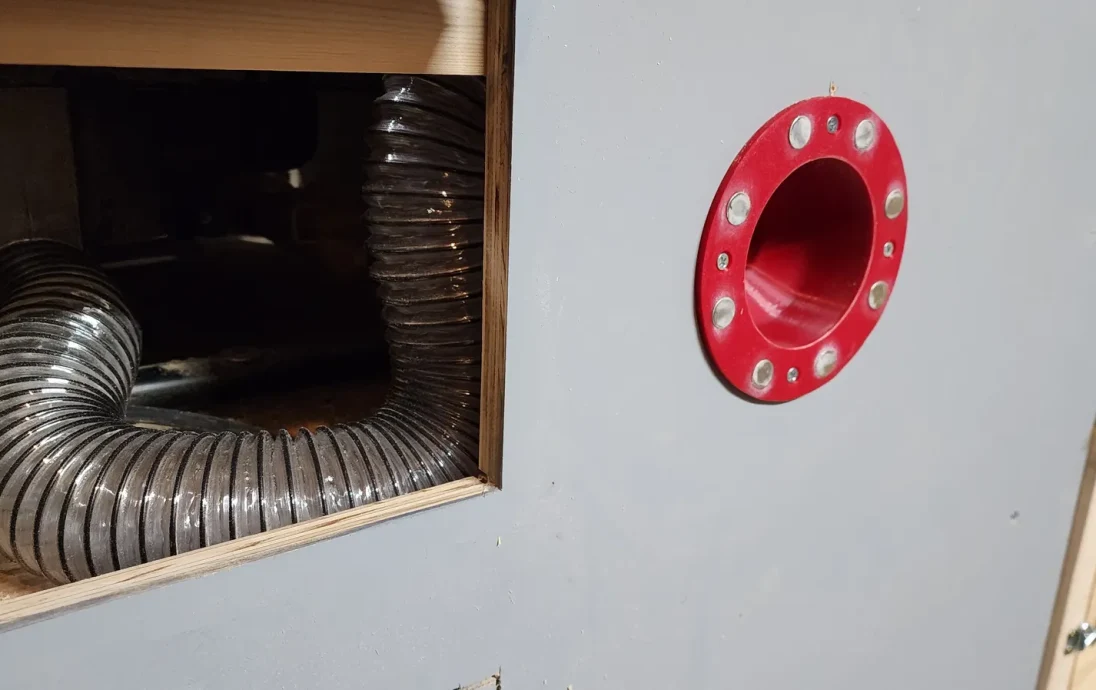

ФЛАНЕЦ (крепление сбоку тележки для сбора пыли)
Подходит для 4-дюймового ПВХ на внутренней стороне фланца и 4-дюймового гибкого шланга снаружи. Обеспечивает надежную точку крепления шланга вне тележки или другой коробки/футляра.

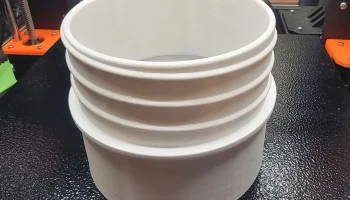

МУФТА переход с ПВХ на гибкий шланг
Распечатайте это, если вам необходимо перейти с ПВХ на гибкий шланг в любой точке вашей системы.

После распечатки необходимых деталей вам понадобится фанерный круг, чтобы закрыть крышку мусорного бака, и способ плотно прикрепить его к самому мусорному баку. я
