Метеостанция первая, часть 7 - дополнительный аккумуляторный

Обзор проекта

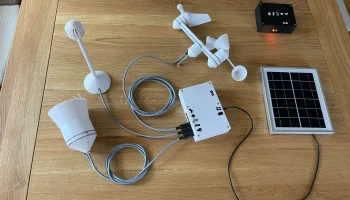

Это часть проекта Weather Station One — комплексной модульной метеостанции. При разработке системы учитывался ряд требований:

собирать все распространенные погодные каналы, включая температуру, влажность, атмосферное давление, дождь, скорость и направление ветра, освещенность/солнечные часы, влажность почвы.
модульная конструкция, позволяющая реализовать ее часть или расширить ассортимент датчиков
высокая глубина производства; Сделай сам как можно больше
поддержка передачи на большие расстояния — с точкой измерения далеко от дома
интеграция в систему домашней автоматизации
функциональный, простой в печати и красивый 3D-дизайн

Рассматривая такой проект, имейте в виду, что даже несмотря на все опубликованные проекты, потребуется проделать определенную работу. Сюда входит не только 3D-печать, но и столярные работы, пайка/электроника, а также программное обеспечение.

Опубликованные части состоят из:

Часть 1: Центральный вокзал. Это та часть, к которой подключены все датчики. Он питается от батареи/солнечной батареи, что позволяет разместить его в лучшем месте для измерения данных. Он отправляет данные, собранные с помощью чипа HC-12/433 МГц (расстояние до 1 километра).
Часть 2: Базовая станция. Это аналог Центрального вокзала. Он получает данные с помощью другого чипа HC-12 и отправляет их в нашу систему домашней автоматизации. Кроме того, здесь имеется веб-сервер, обеспечивающий прямой доступ к данным о погоде.
Часть 3: Датчик температуры (и не только). Этот датчик предназначен для установки в соответствующий экран Stevenson/Wetterhütte. Текущая версия измеряет температуру окружающей среды, влажность и барометрическое давление с помощью цифрового датчика. Он связан с Центральным вокзалом.
Часть 4: Датчик дождя. Это дождемер, который собирает дождь и подает его в ведра для поездок на работу. Количество поездок на работу измеряется с помощью геркона, запускающего магнит, перемещаемый ковшом. Он связан с Центральным вокзалом.
Часть 5: Флюгер и анемометр. Вероятно, самая сложная печатная часть, измеряющая 16 направлений и скорость ветра. Как и дождемер, это механическая деталь. Направление ветра измеряется либо с помощью 8 герконов, либо с помощью магнит��ого датчика измерения угла. Скорость ветра измеряется с помощью одного геркона, который замыкается каждый раз, когда крылья анемометра совершают полный оборот. Он связан с Центральным вокзалом.

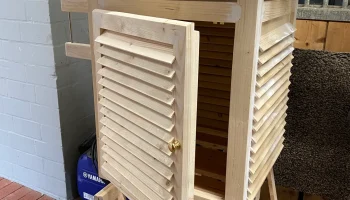

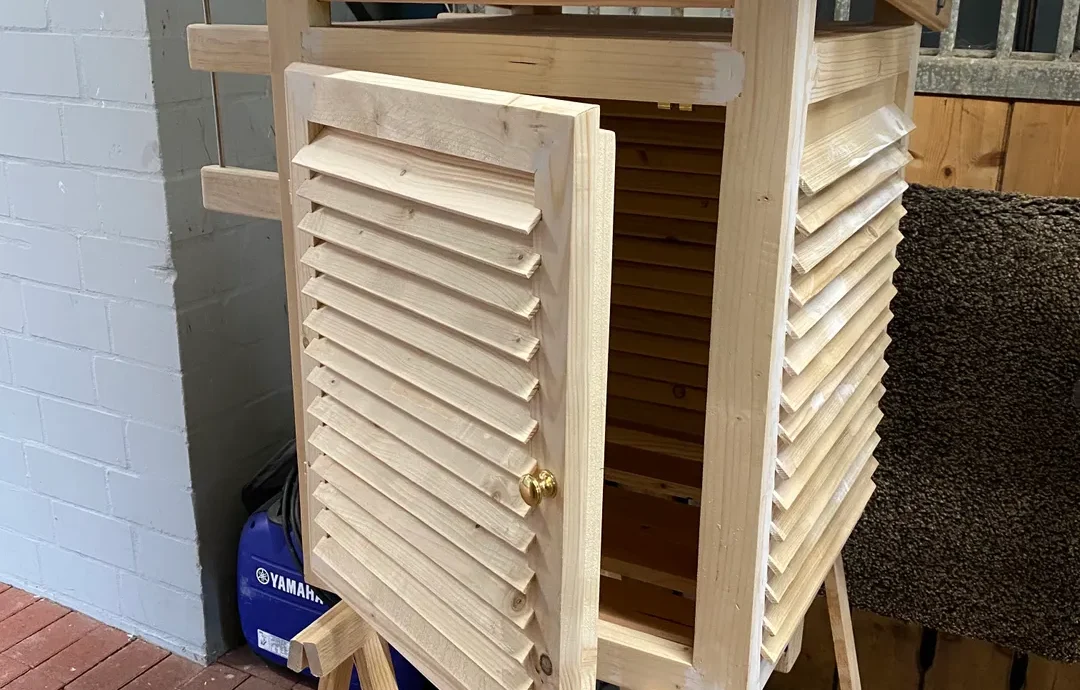

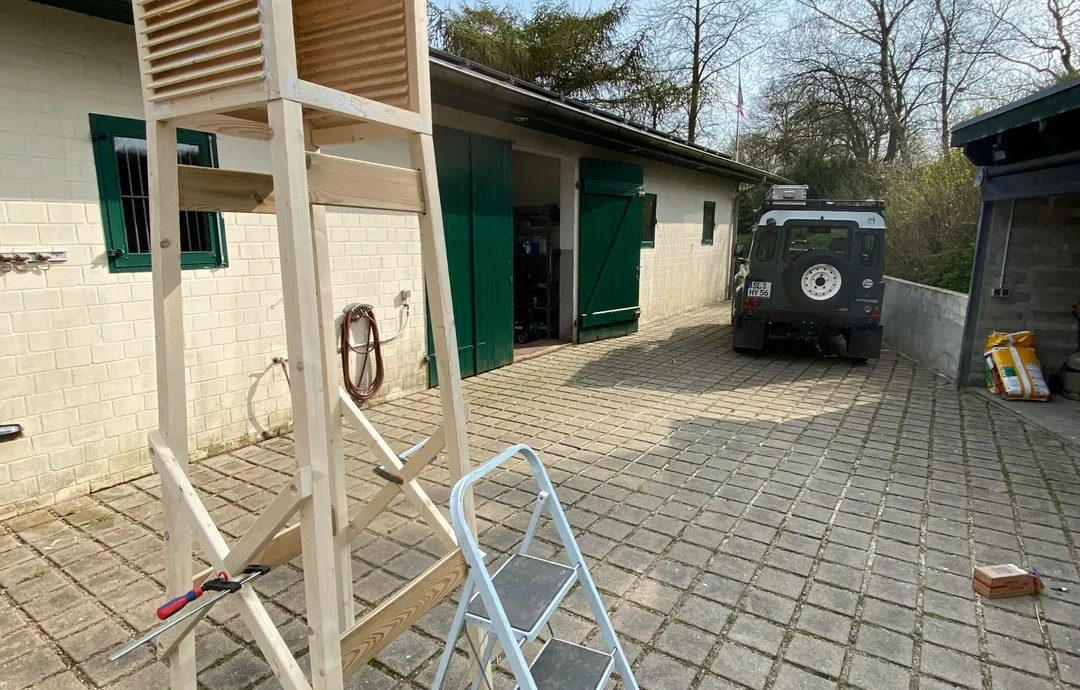

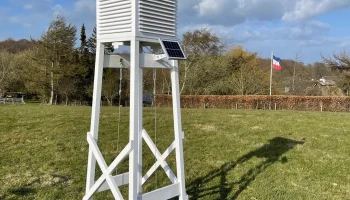

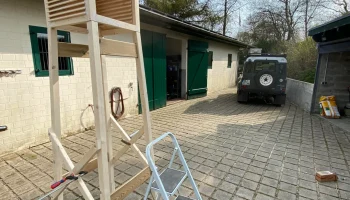

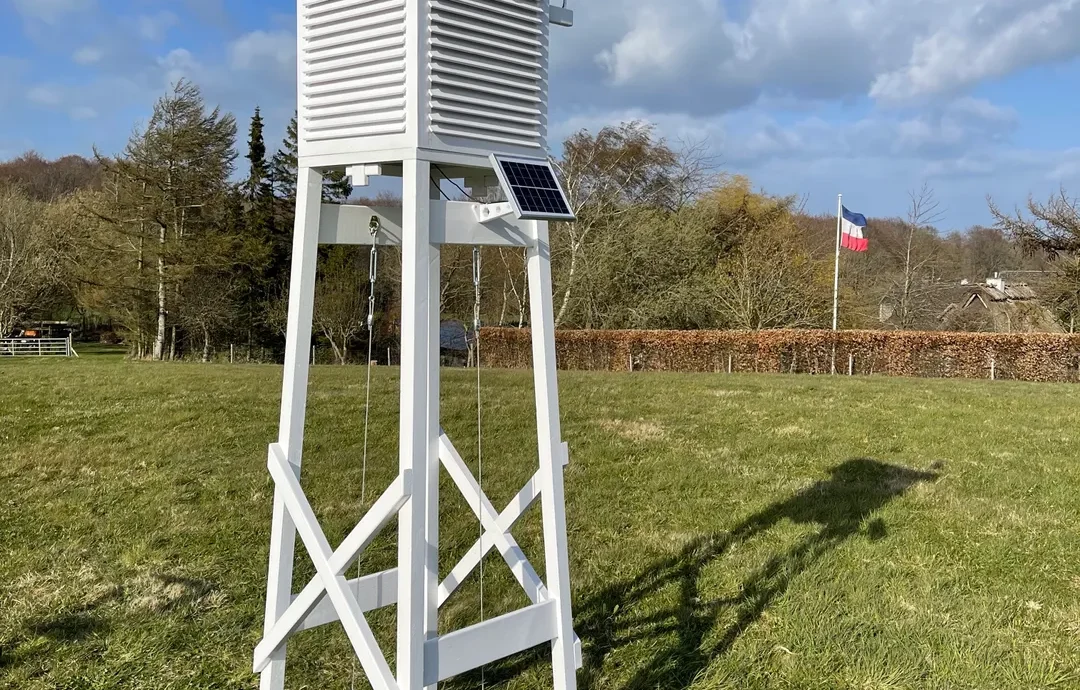

Часть 6: Экран Стивенсона / Wetterhütte. Эта часть не подробно описывается, поскольку мы создали ее на основе руководства, опубликованного DWD (Deutscher Wetterdienst). Поскольку руководство было удалено с сайта некоторое время назад, вы можете найти его в формате PDF в разделе «Часть 1: Центральная станция».
Часть 7: дополнительный аккумулятор. Выбранный солнечный модуль и зарядное устройство поставляются с креплением для литиевой батареи размера 14500. В зависимости от энергопотребления центральной станции (и датчиков) вы можете использовать внешний аккумулятор.
Часть 8: Программное обеспечение и электроника. Эта часть опубликована на Github.
Часть 9: Крепление солнечной панели. Это крепление для солнечной панели, используемое в настоящее время. Это позволяет регулировать высоту для оптимизации выработки электроэнергии в зимний и летний сезоны. В среднесрочной перспективе его заменит солнечный трекер, следящий за азимутом Солнца.

Для вашего удобства я создал коллекцию WeatherStationOne, включающую все, кроме частей 6 и 8.

Конец обзора, общего для всех частей.

Часть 7. Дополнительный аккумуляторный блок

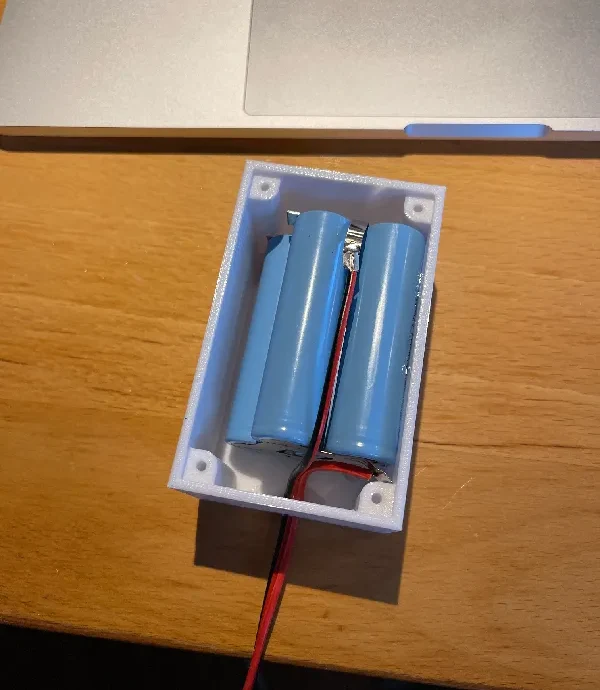

Используемое зарядное устройство (см. часть 1) поставляется с держателем для аккумулятора 14500. Если вы не уверены в его емкости (3,7 В, около 1000 мАч) и хотите добавить дополнительную емкость, этот аккумуляторный блок для вас. Чтобы использовать четыре элемента 18650, которые у меня были от электронного велосипеда, я построил этот дополнительный блок. Четыре элемента соединены параллельно и выдают напряжение (3,7 В, 4x3,200 Вт). Это слишком много для используемой солнечной панели (5 Вт), но ячейка у меня осталась. Коробка не рассчитана на определенный размер, я просто приклеил пакет из 4 ячеек к полу коробки.

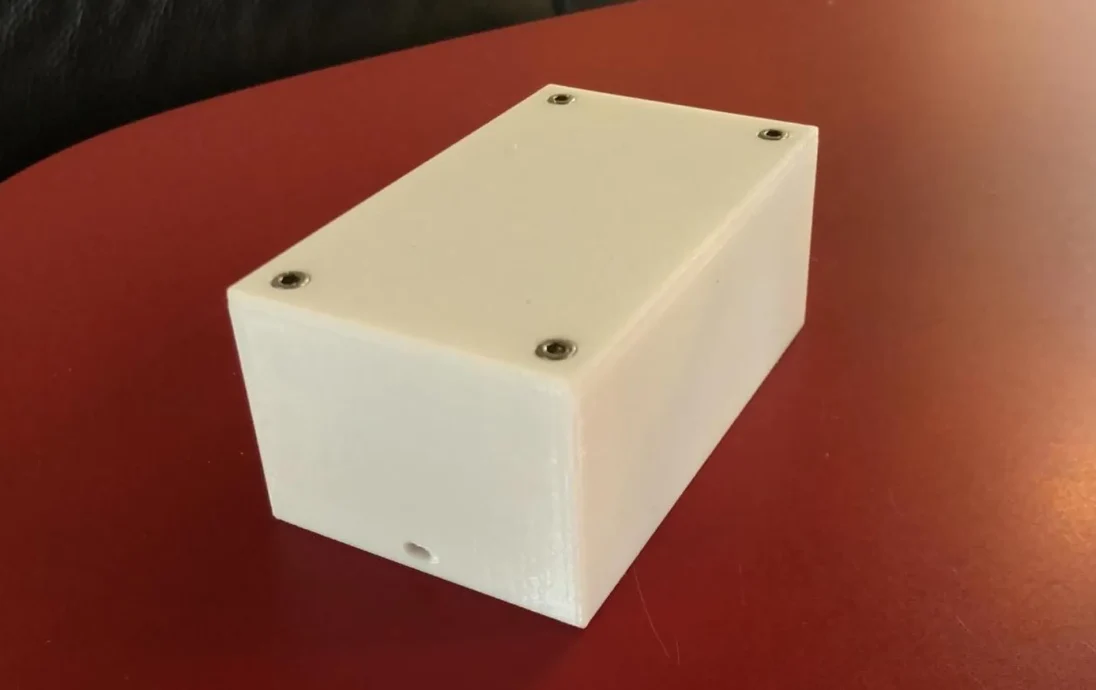

Центральная станция имеет сбоку отверстие для розетки постоянного тока диаметром 11 мм. Со стороны коробки вам понадобится соответствующая вилка постоянного тока и кабель. Образец.

Конфигурация печати
Высота слоя
