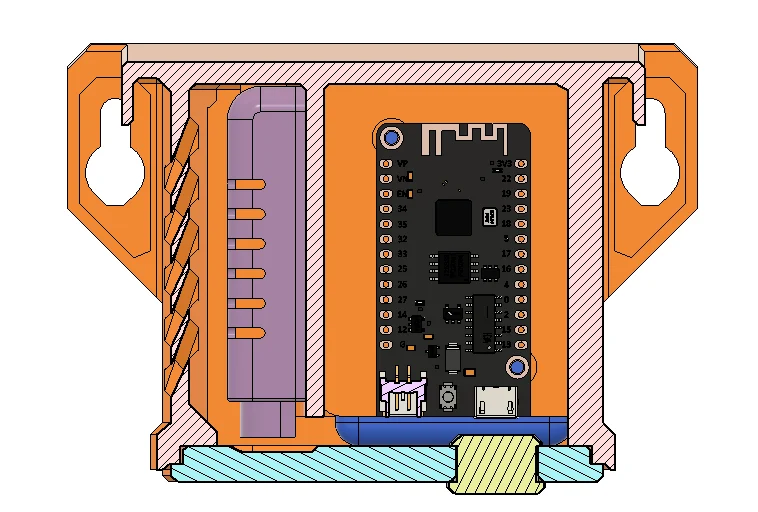

Корпус датчика (ESP32 + аккумулятор + датчик температуры ..

Этот корпус предназначен для контроля температуры и влажности на складах и в других помещениях. Он имеет базовую защиту от воздействия окружающей среды, например дождя и ветра, однако не сертифицирован и не предназначен для использования на открытом воздухе.

Инструкция по изготовлению

Материал: PETG V0 — основной корпус, барьер, дверь; ASA — этикетка, TPU — разъем крышки

3D-принтер: любой 3D-принтер FDM, рекомендуется ко��пус.

Настройки слайсера: 3 периметра для увеличения прочности, опоры не требуются.

Инструкции по постобработке: При необходимости очистите детали от ниток, проверьте, скользят ли детали друг в друга согласно инструкции по сборке.

Инструкция по сборке

Вставьте прилагаемый датчик в специальное место в основном корпусе, приложите умеренную силу до щелчка. Не сломайте датчик.

Используйте 2 болта M2,5x5, чтобы прикрепить плату ESP32 к барьеру. И подключаем датчик

Вставьте ESP32 в барьер основного корпуса.

Вставьте батарею в основной корпус.

Подключите аккумулятор к ESP32.

Для крепления двери используйте 3 болта DIN 912 M3x10. Не пережимайте кабели, убедитесь, что провода датчика проходят через специальный паз в основном корпусе.

Загрузите прошивку и протестируйте.

Вставьте разъем крышки в отверстие в двери.

Используйте 2 болта, чтобы прикрепить блок к стене.

Процедуры контроля качества

Визуальный осмотр:

Убедитесь, что поверхность гладкая.

Иногда углы отслаиваются во время печати — проверьте, ровные ли нижняя и верхняя поверхность.

Проверка допуска:

При сборке детали должны легко входить друг в друга.

Сборка не должна требовать приложения значительных усилий для вставки датчика, аккумулятора или ESP32.
