IdeaSpark ESP32 1,14-дюймовый TFT-монитор температуры для..

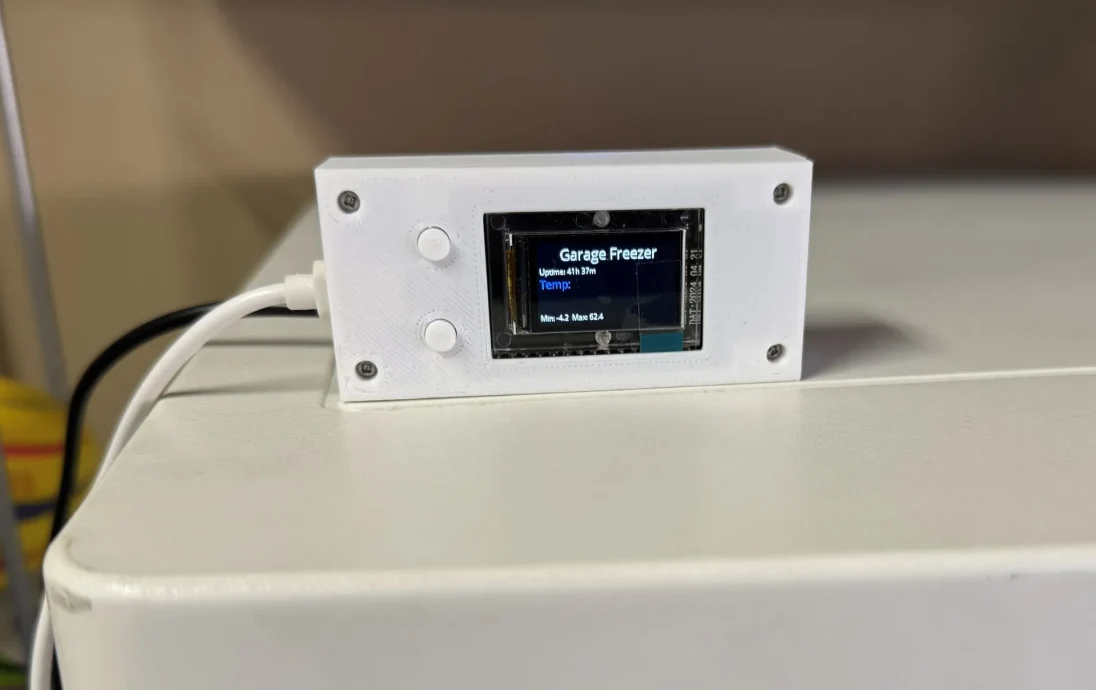

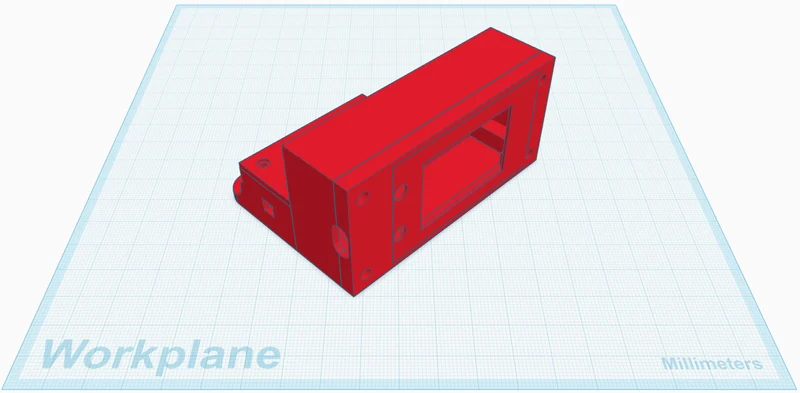

Это базовая сборка, позволяющая интегрировать устройство ESP32 для мониторинга «тупой» морозильной камеры и установки предупреждений о любых неисправностях до того, как предметы внутри морозильной камеры испортятся, если они оттают, путем интеграции в HomeAssistant через ESPHome. Подключение относительно простое: 3 контакта для датчика DS18B20 (+V, земля и аналоговый сигнал на контакте GPIO). Распечатайте все компоненты на рабочей пластине без необходимости использования опор. Использовалась комбинация винтов M2x5 мм и M2x8 мм и стандартных перемычек для макетной платы.

Сборка:

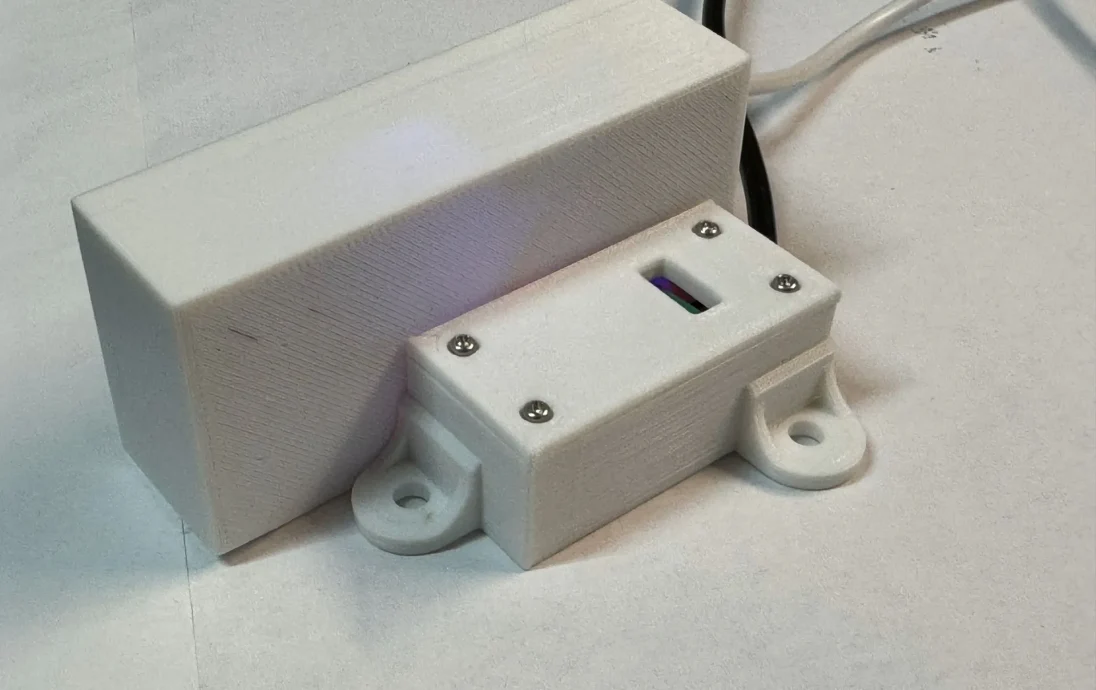

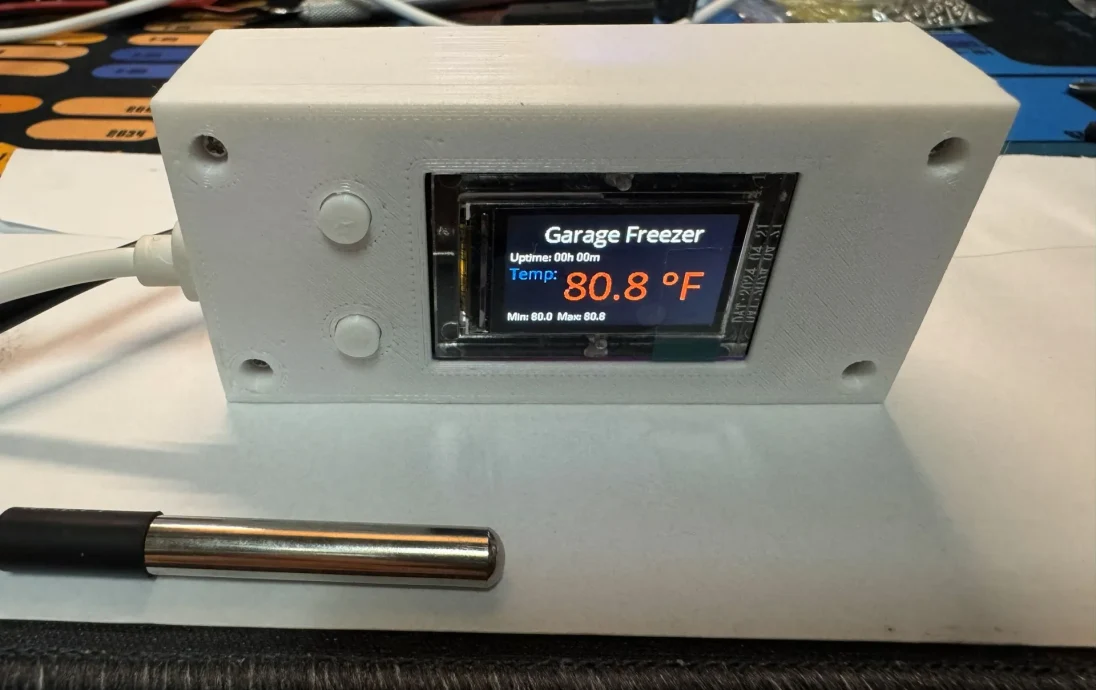

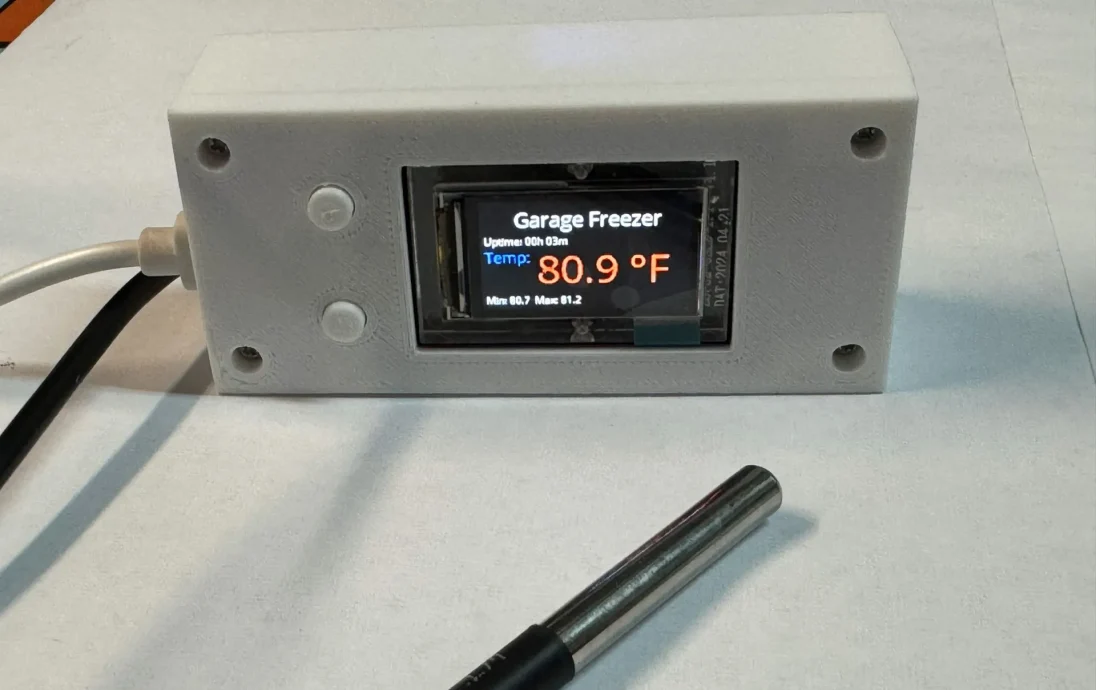

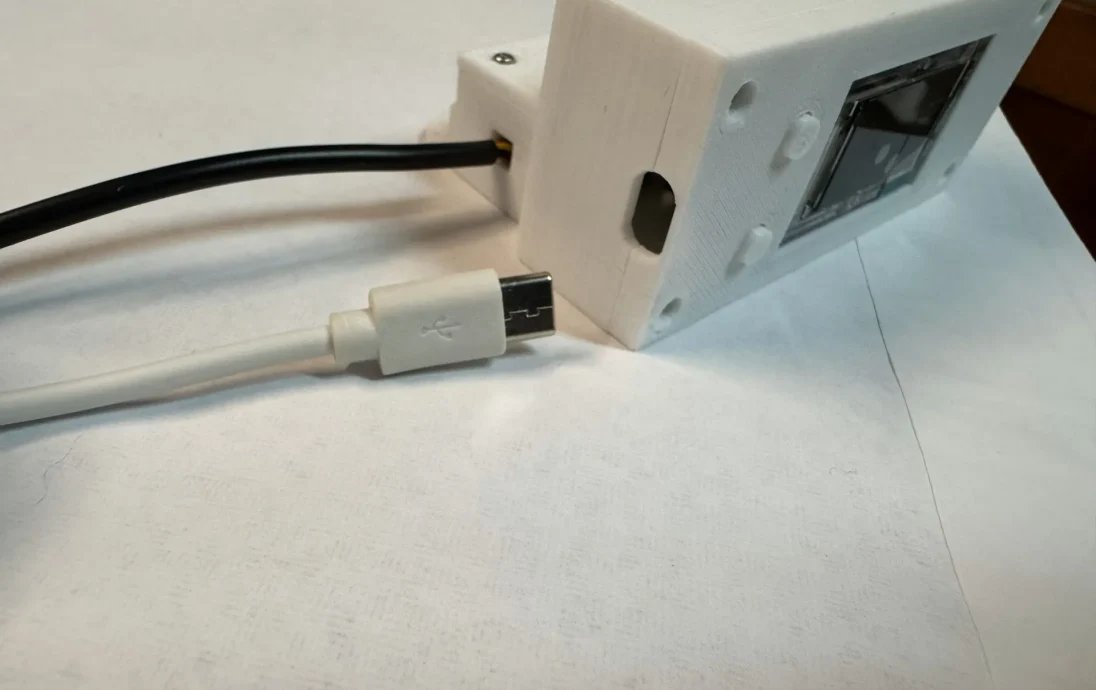

Датчик DS18B20 крепится в блок датчиков с помощью двух винтов по 5 мм. Затем сенсорный блок крепится к задней панели основной платы ESP32 с помощью винтов 4x8 мм (ввинчиваются через заднюю панель). ESP32 крепится к передней лицевой панели с помощью винтов 4x5 мм. (Не забудьте установить кнопки!) После подключения платы модуля DS18B20 к ESP32 прикрепите переднюю лицевую панель к основному блоку с помощью винтов 4x8 мм. Закрепите крышку коробки сенсорного модуля с помощью винтов 4x5 мм.

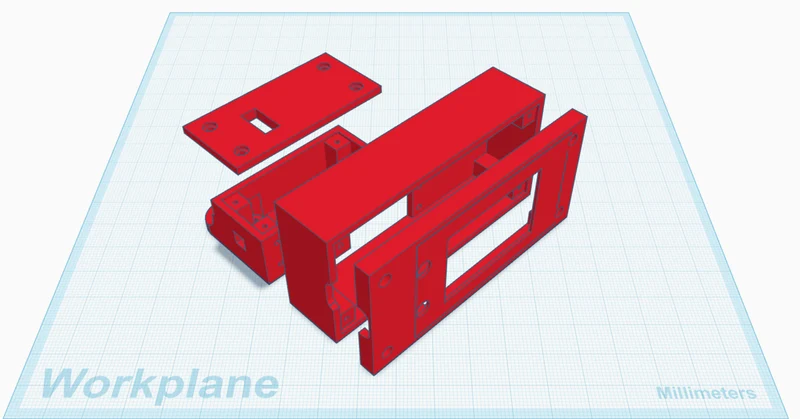

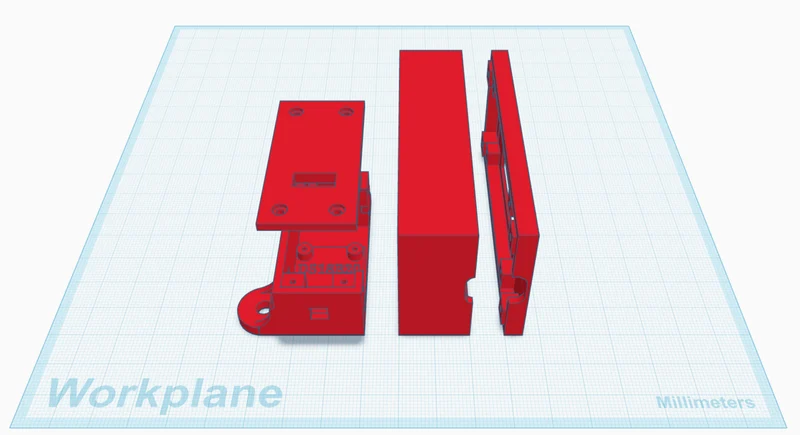

Напечатал все компоненты с использованием PLA на Ender5 S1. С помощью канцелярского ножа очистите затирки на некоторых краях печатной поверхности, а также разверткой, чтобы очистить отверстия для кнопок USB.

Установка:

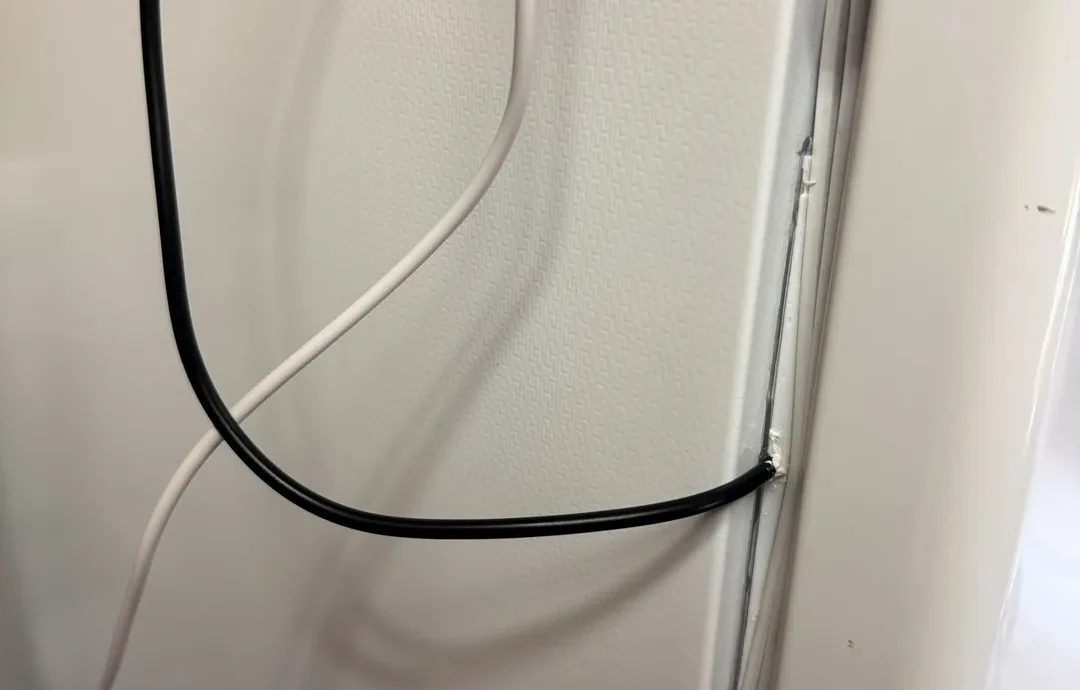

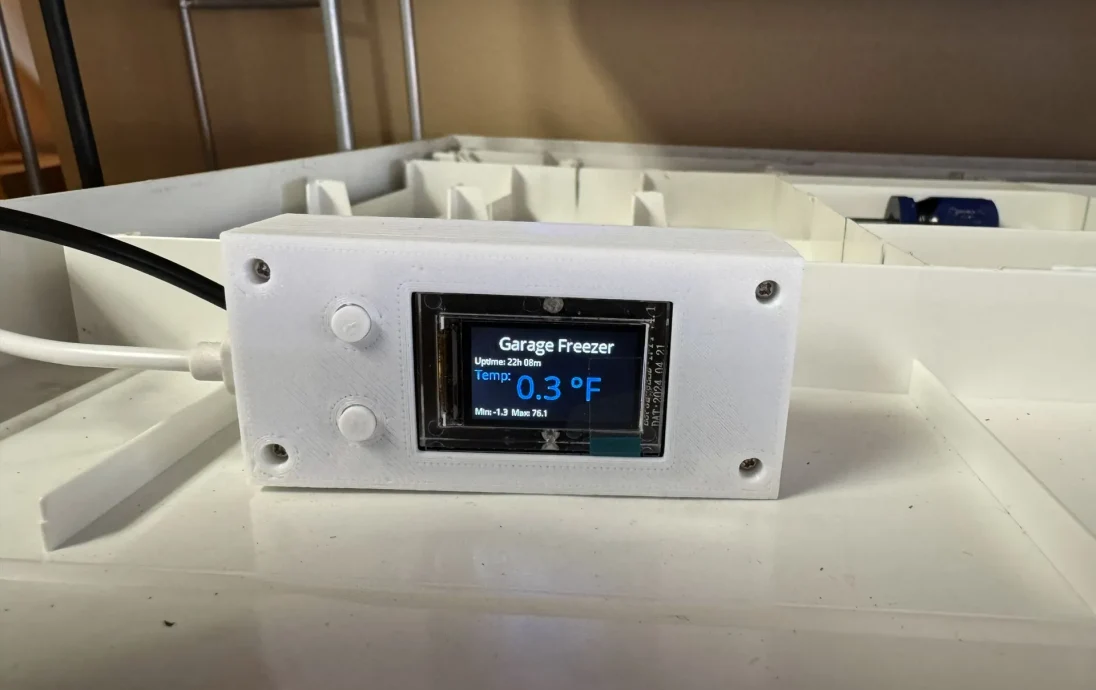

Установка довольно проста. Вы можете установить модуль, используя два монтажных отверстия и саморезы, однако будьте осторожны с отверстиями в морозильной камере, поскольку многие устройства имеют скрытые провода и линии хладагента в боковых стенках. Еще один ключевой важный шаг — убедиться, что вы загерметизировали всю проводку, идущую к морозильной камере. Я напечатал простой проволочный «рамп» с туннелем, который позволял уплотнению морозильной камеры оставаться неповрежденным и предотвращал попадание наружного воздуха (т. е. влаги/влажности) в морозильную камеру. Это предотвратит обледенение морозильной камеры, требующее частого оттаивания. Для проникновения проводов был включен простой файл/файл модели STL. Я прикрепил его к краю уплотнителя морозильной камеры с помощью двусторонней ленты и загерметизировал провод датчика DS18B20 с помощью уплотнителя.

Возможно, вам придется «распечатать» подходящее крепление для вашего сенсорного элемента DS18B20. Многие из них доступны на таких сайтах, как Printables.com и Thingiverse.com. Выберите тот, который соответствует вашим потребностям. В итоге я выбрал аквариумное «крепление» и немного модифицировал его, чтобы оно помещалось на проволочных полках моей морозильной камеры.

Аппаратное обеспечение и электроника:

Плата ideapark ESP32

Датчик температуры DS18B20

Саморез M2x5 мм

Саморез М2х8мм

2-сторонний скотч (для уплотнения дверцы с проводом датчика)

Перемычки для макетной платы
