настенный дисплей (LED-лента + E-Ink)

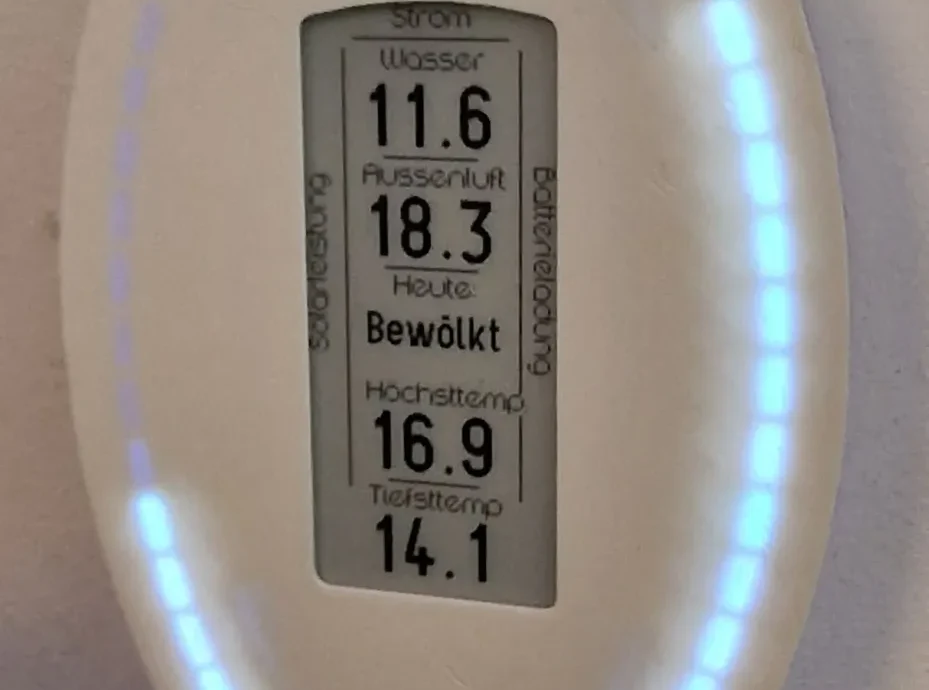

Я сделал комбинированный дисплей со светодиодной лентой и дисплеем E-Ink.
Цель состоит в том, чтобы отображать такие вещи, как температуры, которые не часто меняются на E-ink-дисплее, и часто меняющиеся значения, такие как фотоэлектрическая мощность, с помощью светодиодной ленты. С помощью сенсорной кнопки вы можете переключаться между различными экранами.

Светодиодная лента представляет собой адресуемую пиксельную полосу WS2812B с яркостью 144 светодиода/м.
-> я использовал это: https://amzn.eu/d/eOmWAVV

E-ink-Display — это 2,9-дюймовый монохромный дисплей с SPI.
-> Я использовал этот: https://amzn.eu/d/5YOUf0v

Сенсорная кнопка представляет собой емкостный датчик TTP223, распознаваемый через пластиковую переднюю панель.
-> Я использовал этот: https://amzn.eu/d/cxXyiUF

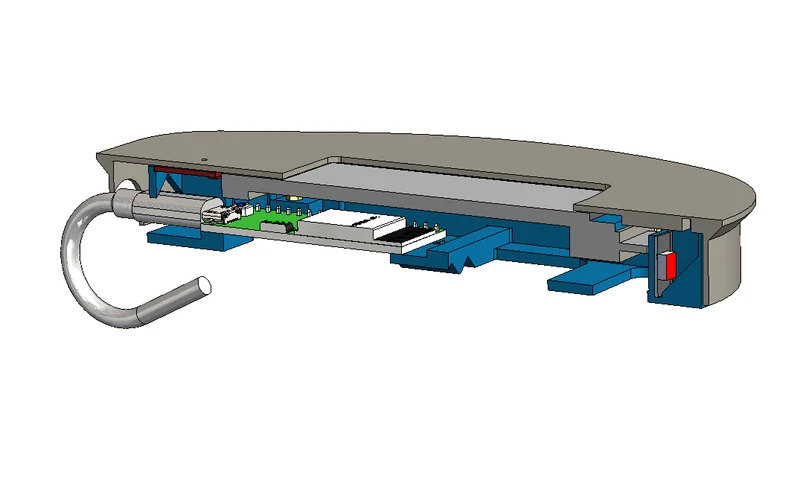

Под дисплеем E-Ink есть место для платы разработчика ESP32, сюда поместится практически все. Я использовал те, что без разъемов для нижнего профиля.
Я использовал этот: https://amzn.eu/d/24QEFxx

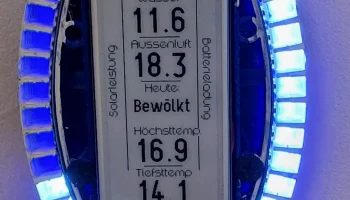

Светодиодная полоса длиной 38 пикселей имеет U-образную форму. Я использовал обе вертикальные стороны (каждая по 14 светодиодов) для отображения текущей солнечной энергии и состояния заряда батареи. Сверху я использовал 8 светодиодов для отображения текущего энергопотреблен��я моего дома.

Все питание используется от платы ESP, светодиоды — 5 В, дисплей и датчик — 3,3 В.
В качестве примера я включил код Arduino, но он почти наверняка не подойдет вашим потребностям.
Но не стесняйтесь использовать это оборудование для отображения чего-либо и, возможно, использовать светодиоды просто в качестве анимации или приманки для глаз.

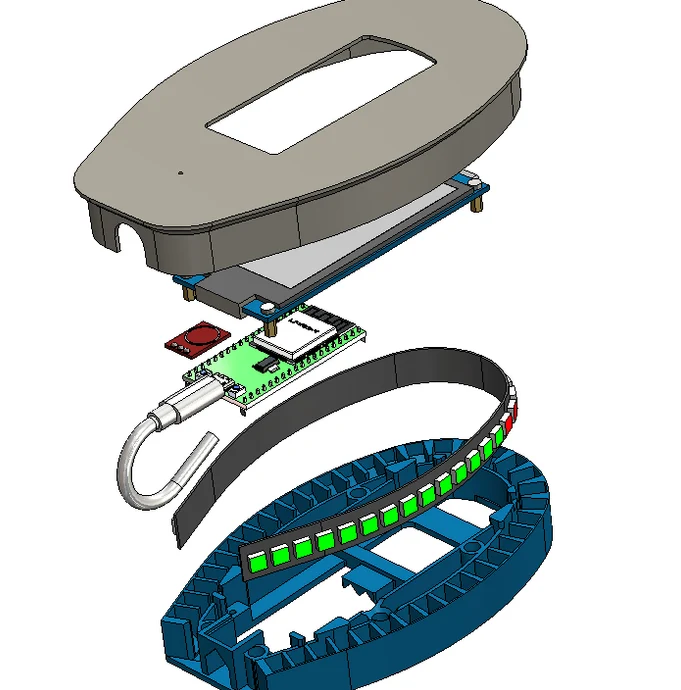

Для печати осталось всего две части: основание со всей электроникой и крышка. Обе детали печатаются без поддержки.

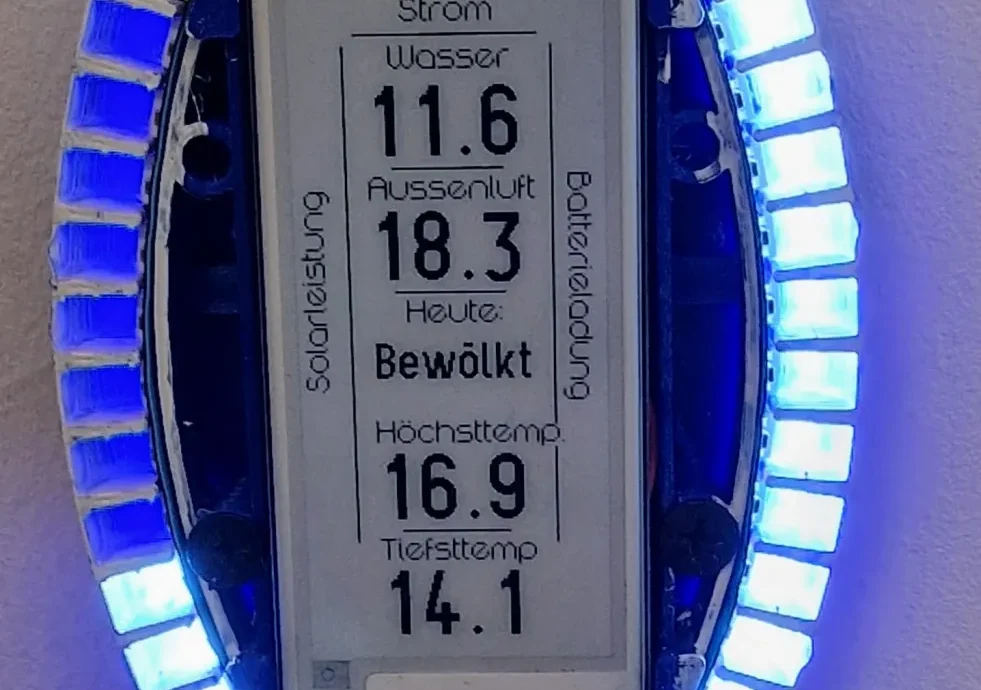

В качестве основы я использовал темный (синий или черный) PLA, а отсеки для светодиодов покрасил в белый цвет.

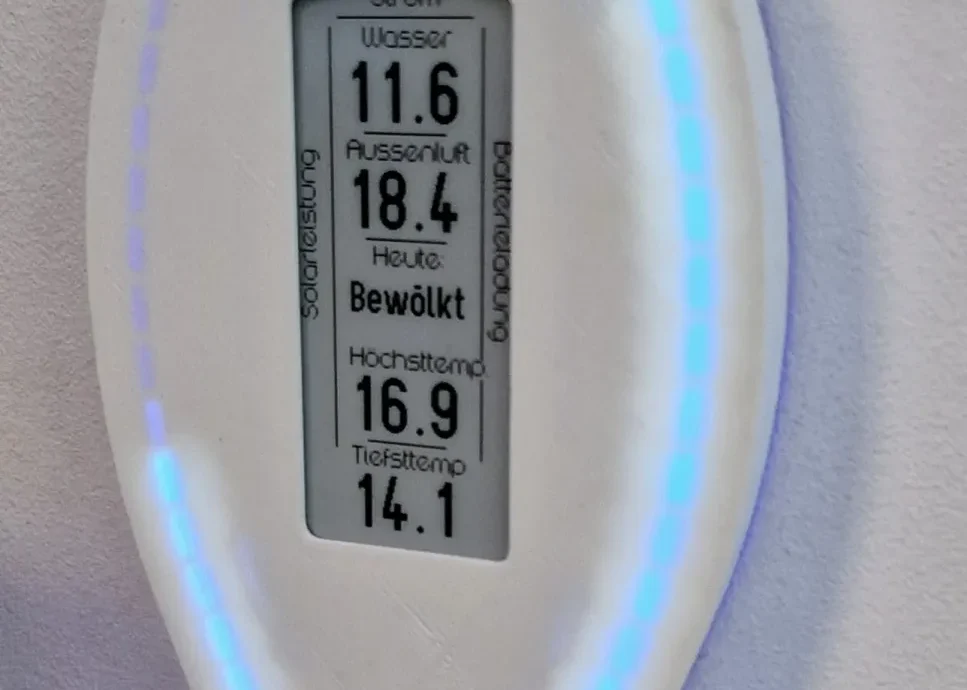

Крышка имеет над каждым светодиодом секцию толщиной всего 0,4 мм, остальная часть намного толще, чтобы блокировать свет. Он был напечатан белым PLA. Небольшое отверстие — индикатор, в котором расположена сенсорная кнопка.

Используйте 2 средних отверстия, чтобы прикрепить основание к стене, верхнее и нижнее отверстия используются для крепления крышки.

Я также включил пошаговый файл всей сборки, если вы хотите его изменить/ремикшировать.

Веселитесь,
Себастьян
