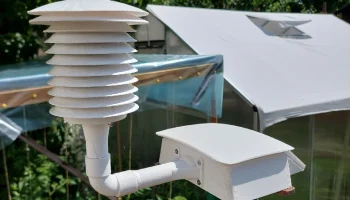

Стивен - Удаленная станция сбора данных о погоде........

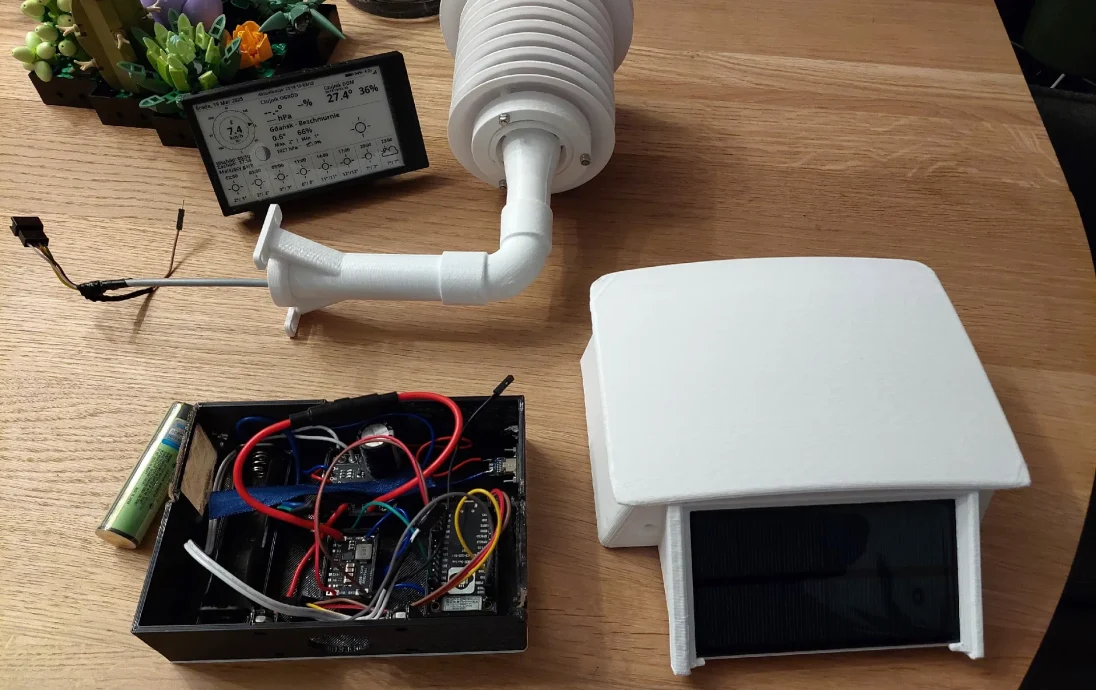

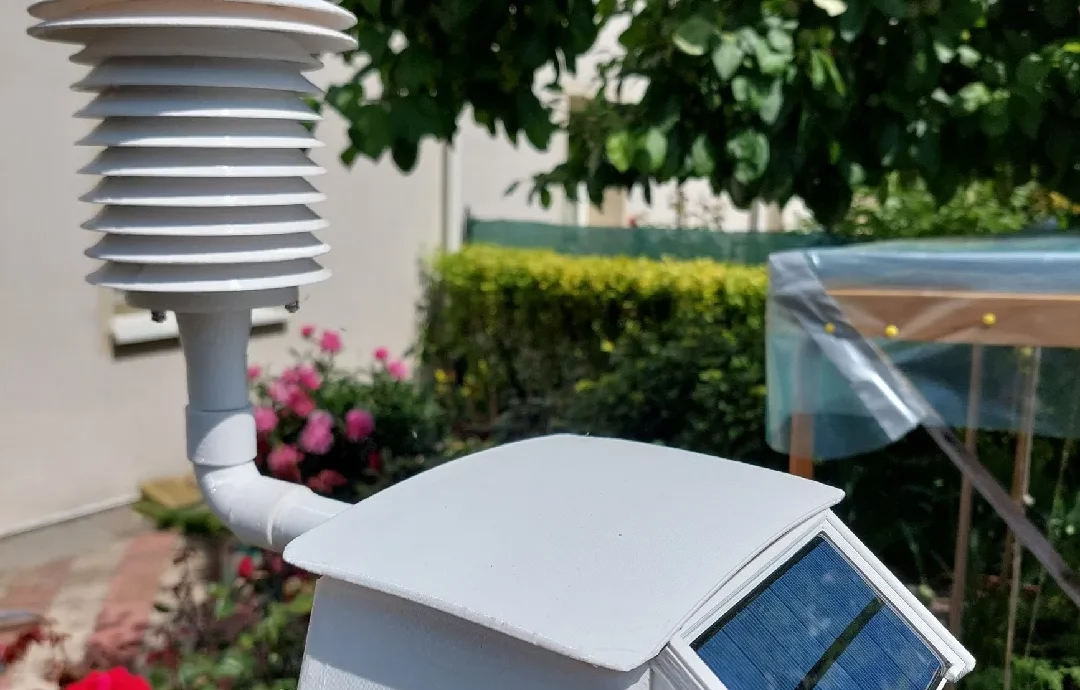

Это удаленная часть моей метеостанции, предназначенная для измерения температуры/влажности/давления и отправки их через ESP-NOW на основной блок — ESP32S3/Lilygo T5 4.7 E-paper display.

Кому интересно, исходный код можно найти здесь:

https://github.com/quinkq/LilyGo-T5-4.7-OWM-Localized-Display

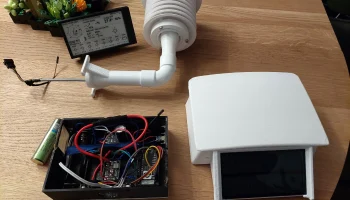

Станция состоит из двух основных элементов, почти все с aliexpress:

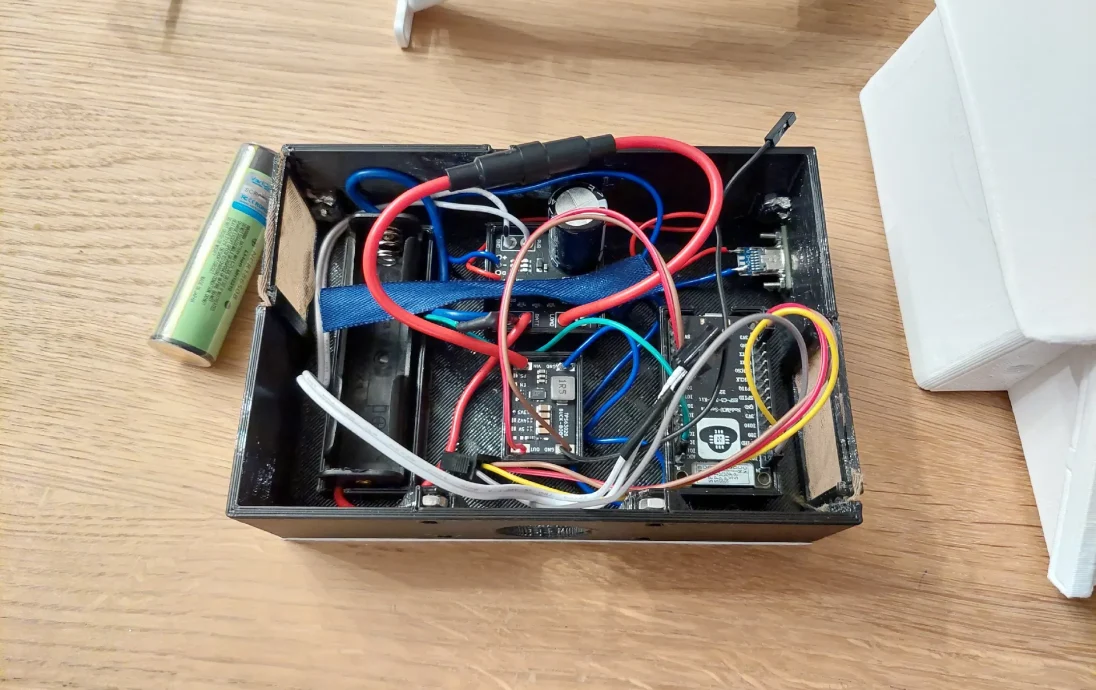

Основной корпус, корпус:
— микроконтроллер ESP32C3
— Контроллер заряда солнечной батареи MCP73871
— Повышающий преобразователь TPS63020 (выход 3,3 В)
— держатель солнечной панели 1 Вт 6 В (110х60х2,5 мм)
— 18650 Литий-ионный элемент 3,7 В
— Порт USB-C для зарядки резервного аккумулятора

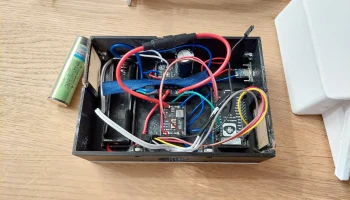

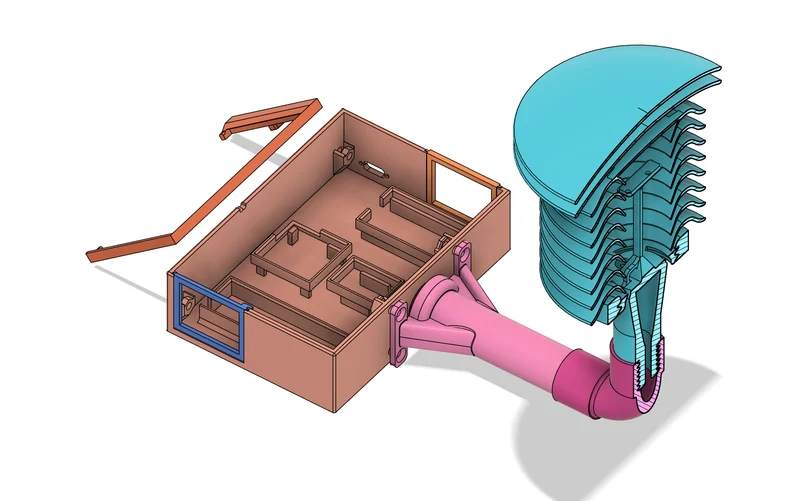

Деталь для крепления электроники (base.stl) предназначена для вставки в корпус снизу во избежание попадания воды. Для сборки требуются 6 шестигранных гаек M4 и болты DIN 7991 (или аналогичные, длиной не менее 15 мм).
Он также предназначен для размещения двух сетчатых фильтров с обеих сторон, чтобы предотвратить заражение насекомыми — я разделил их в PrusaSlicer и добавил соединители, чтобы зафиксировать сетку для колготок между ними (xD), я думаю, так проще. Есть две версии фильтра — только потому, что мой первоначальный базовый отпечаток имел недостатки и я попытался адаптировать фильтр, чтобы он соответствовал этим неровностям.

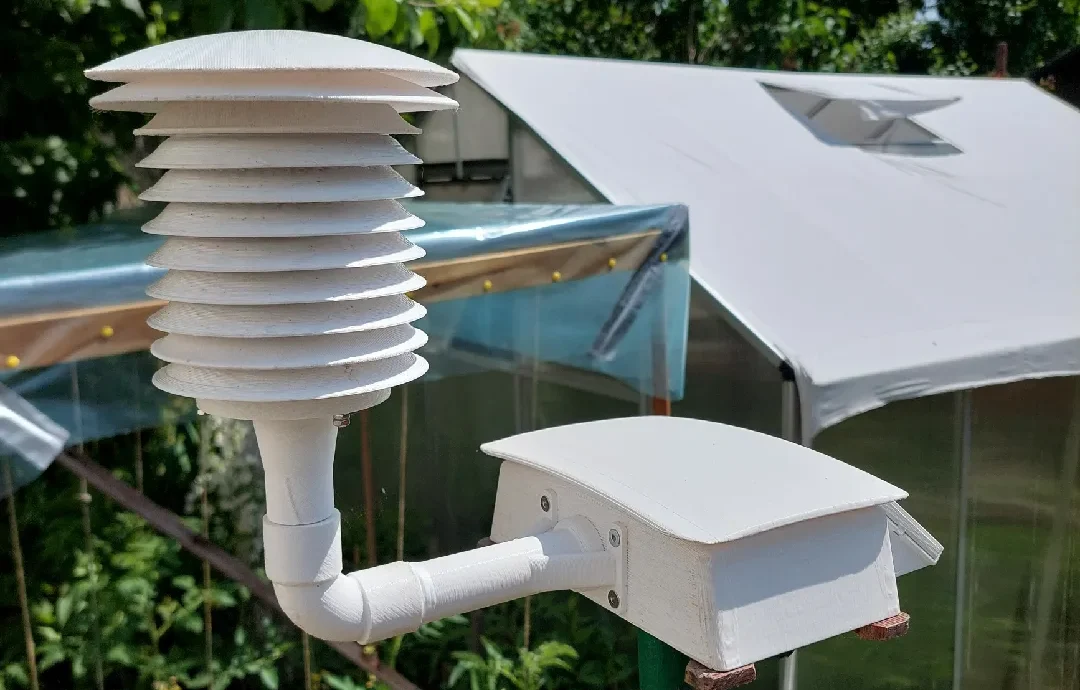

Shell имеет двойную теплозащитную крышу и 2 наклонных вентиляционных отверстия с обеих сторон. Он удерживает 4 шестигранные гайки M5 внизу, чтобы можно было закрепить станцию ​​на месте (длина зависит от того, через что вы прикручиваете, имейте в виду, что корпус может вместить болт максимум ~ 12 мм).

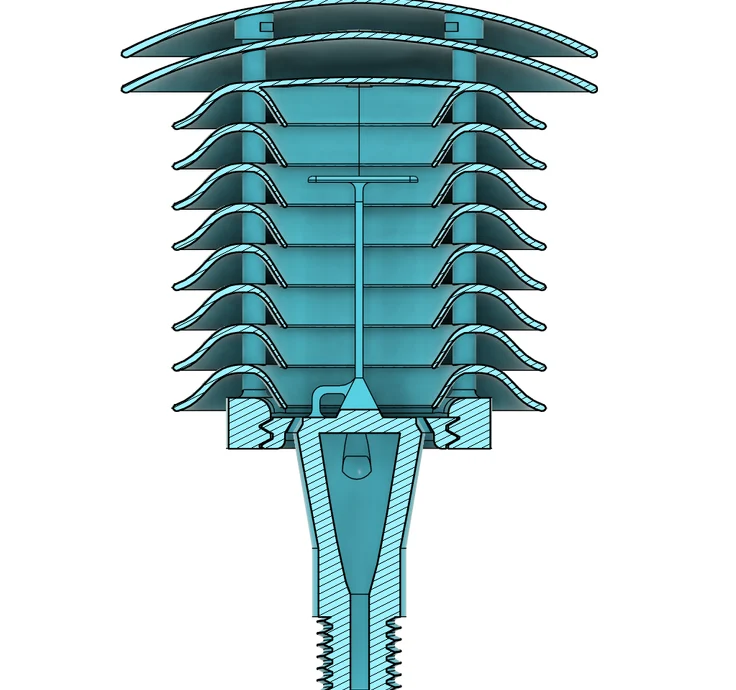

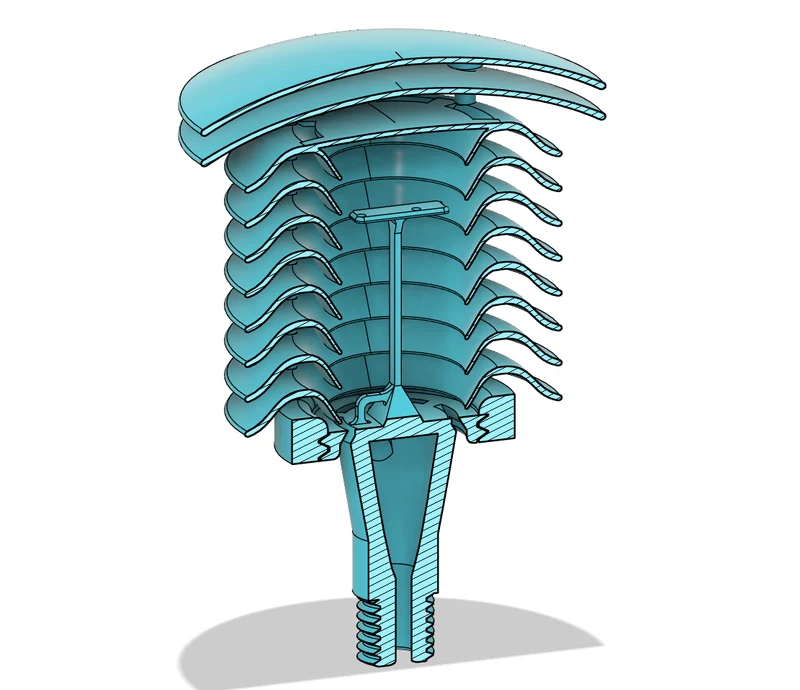

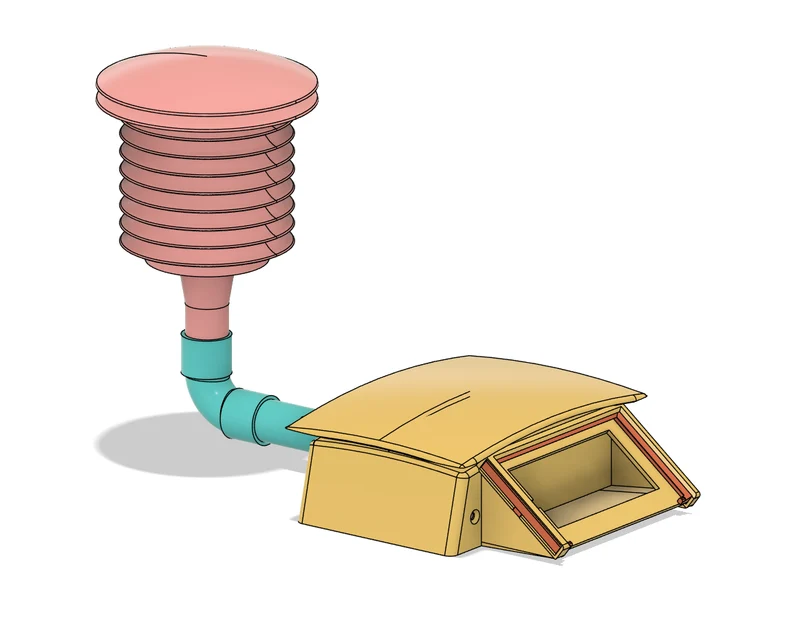

Экранная температурная башня Стивенсона

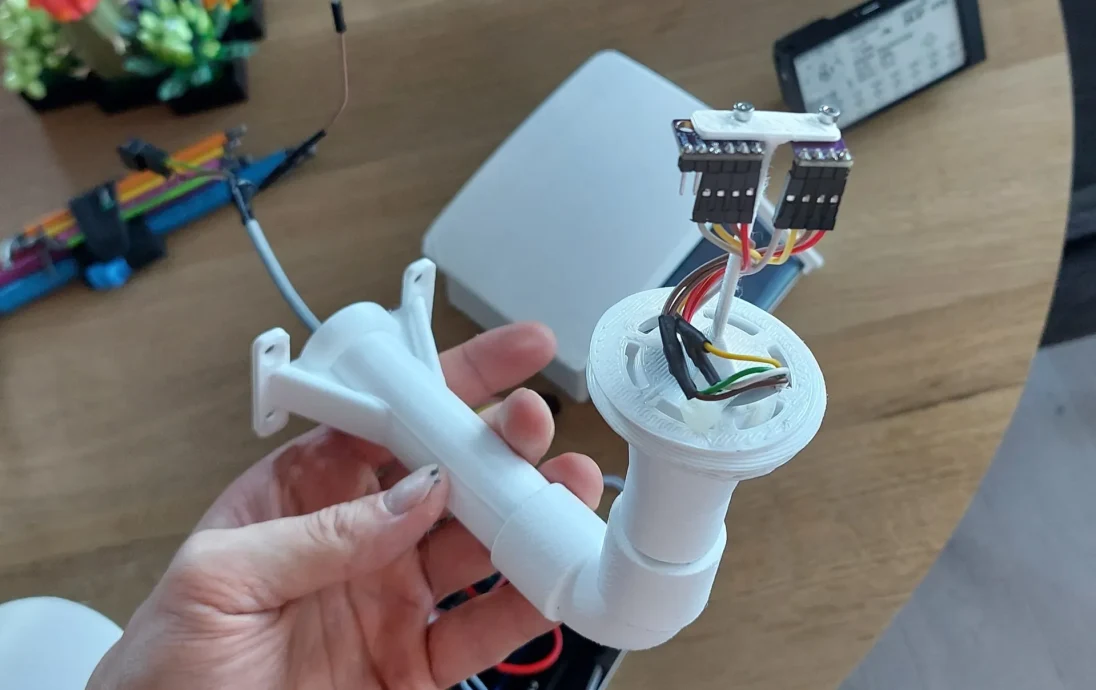

— содержит 2 датчика температуры/влажности/давления — SHT40 и BME280
— для сборки требуется 6 шестигранных гаек M3 (проще было скрутить все вместе, используя 2 гайки, расположенные друг над другом внизу, всего их 9)
— 3 стержня DIN 976 M3 (зависит от того, сколько сегментов вы хотите сложить, но одного стержня длиной 50 см для резки должно быть достаточно)

Добавлен предварительный просмотр башни в формате .stl, но он предназначен для печати с использованием отдельных разделов. Обычно вам нужно распечатать по одной части каждого сегмента, за исключением «2nd_segment_REPEATABLE», который необходимо повторять, чтобы достичь желаемой высоты башни. Файлы добавлены в том же порядке, в котором вы обычно их собираете. Я печатал средние сегменты горизонтально, а верхние вертикально с некоторыми опорами, но вы можете попробовать в любом случае.

Рекомендуется использовать белый PETG, чтобы он был устойчив к ультрафиолетовому излучению, н�� рассыпался со временем и минимизировал нагрев поверхности, вызванный солнцем. Я успешно напечатал оболочку вертикально, поместив ее на сторону выхода. Изгиб трубы, несомненно, будет лучше при печати под углом 45° (поместите его на вершину сгиба с опорами).

Я намерен расширить его в будущем, чтобы измерять количество осадков и, возможно, скорость/направление ветра. Идея состоит в том, чтобы смонтировать 35-миллиметровые DIN-рейки с помощью болтов M5 на нижней стороне корпуса, чтобы обеспечить поддержку дополнительного измерительного оборудования, и использовать разделитель вместо существующего изгиба трубы.

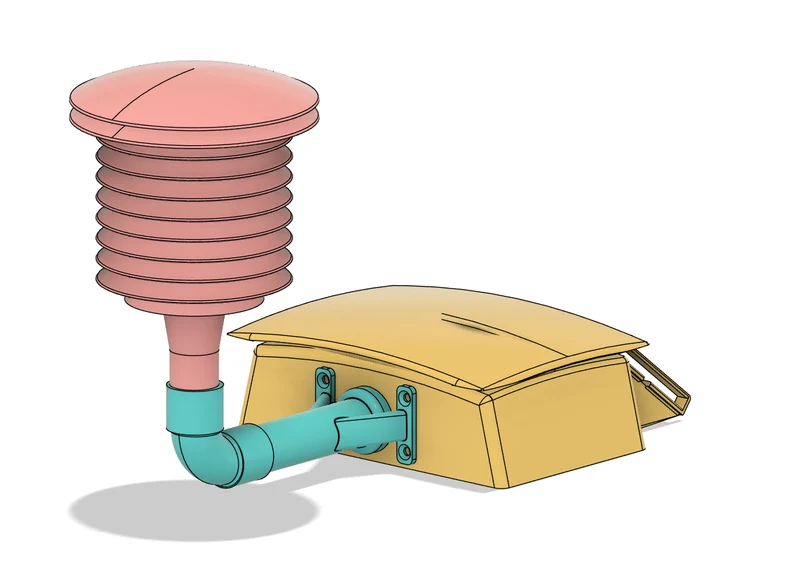

Добавлен файл Fusion 360, позволяющий адаптировать его для собственных целей.
