CMF_Pro2_Mobile_Microcontroller_Lab
Работа еще продолжается!
У меня мало времени, потому что я уезжаю на фестиваль Nova Rock, так что 3D-детали и электроника все еще незакончены и непроверены!
Если вы тоже находитесь на фестивале Nova Rock, напишите мне в Директ — я буду рад встретиться и поболтать!

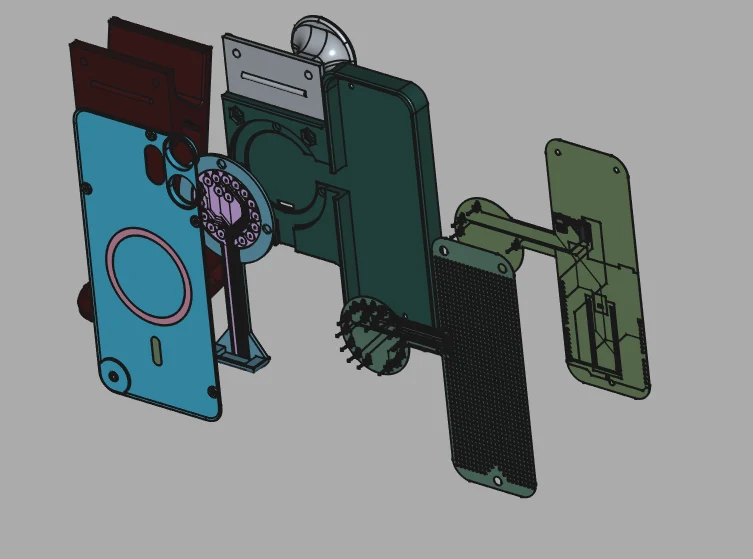

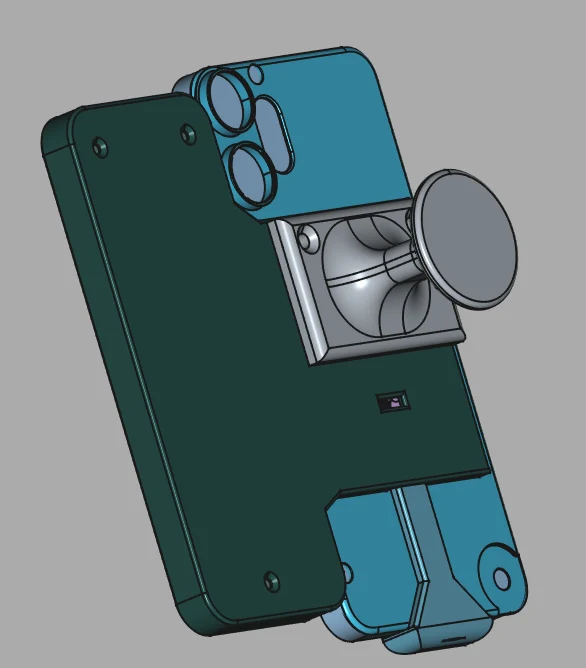

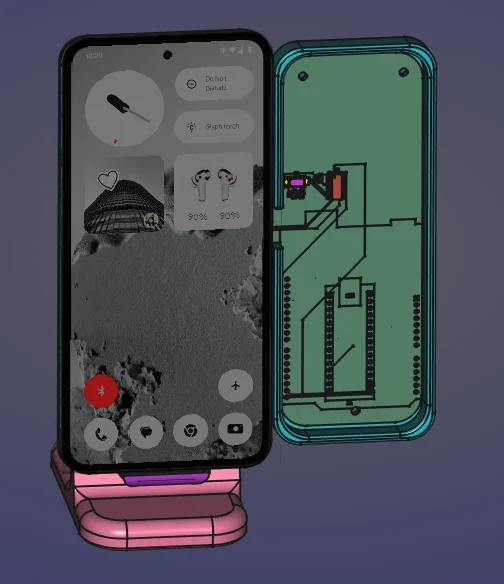

Идея этого дизайна — создать портативную мини-лабораторию. Интерфейс USB-C — PogoPin TouchMag позволяет быстро подключать и отсоединять различные надстройки, устраняя необходимость носить с собой дополнительные кабели.
Магнитные крепления надежно удерживают различные держатели печатных плат на телефоне, а также обеспечивают последовательное соединение USB-C.
Едете в Никельсдорф на поезде или автобусе? Используйте поездку, чтобы поработать над своим следующим проектом ESP, Arduino или ATtiny — не нужен тяжелый ноутбук или путаница проводов.
3D-печатные детали:
Задняя панель — без изменений.

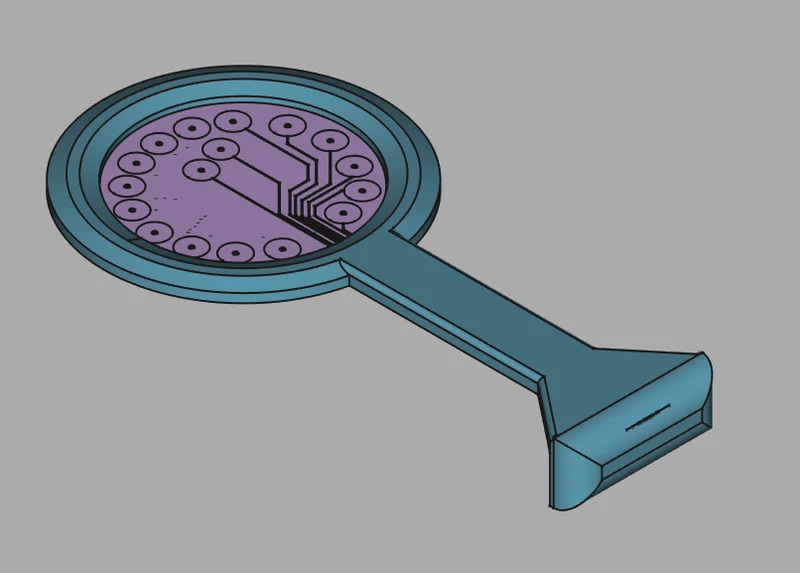

FlexPCBMagRing — простая направляющая для печатной платы, которая также служит крышкой для стороны разъема USB-C. Размеры, возможно, еще нуждаются в корректировке, поскольку я еще не определил допуски для гибкой печатной платы. Это кольцо служит трем основным целям:
Защита разъема USB-C
Механизм блокировки с ключом для различных модульных насадок.
Помощь при монтаже за счет утопленных магнитов для обеспечения надежного и стабильного соединения.

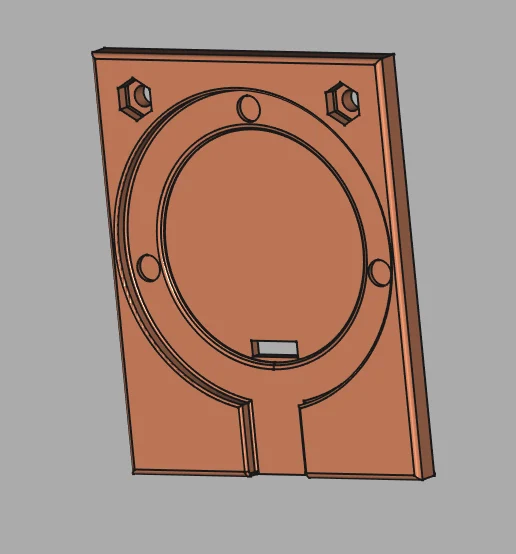

GeneralPurposeAttachmentPlate — Самый простой вариант магнитных креплений. На этой пластине находится печатная плата PogoPin, которая соединяется с контактами гибкой печатной платы внутри MagRing. На нем расположены только необходимые контакты для зарядки. Пластина также оснащена механизмом блокировки и двумя отверстиями для крепления поп-сокета или подставки.

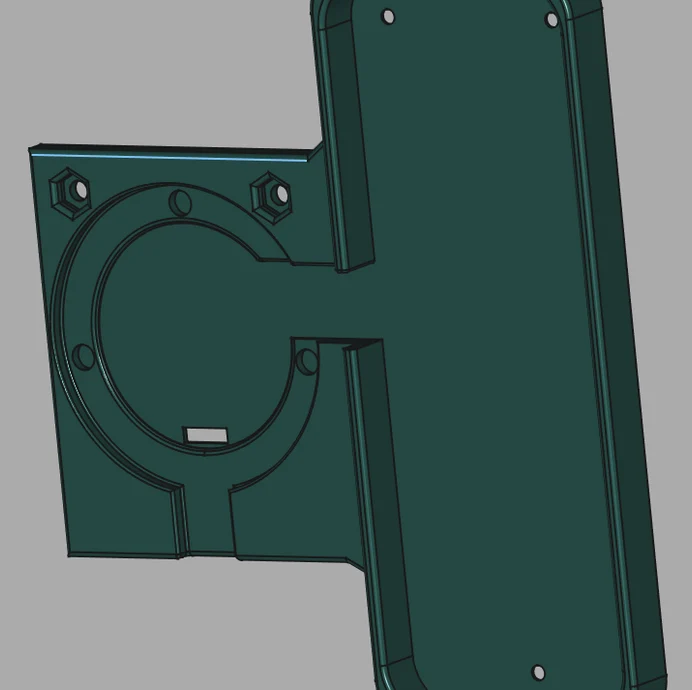

SmallPCBPlate — аналогично GeneralPurposeAttachmentPlate, эта версия крепится с помощью функции магнитного замка и поддерживает варианты крепления для попсокета или подставки. В отличие от версии общего назначения, он поставляется с печатной платой большего размера. Я разработал различные платы с разными характеристиками и функциями (см. список плат).

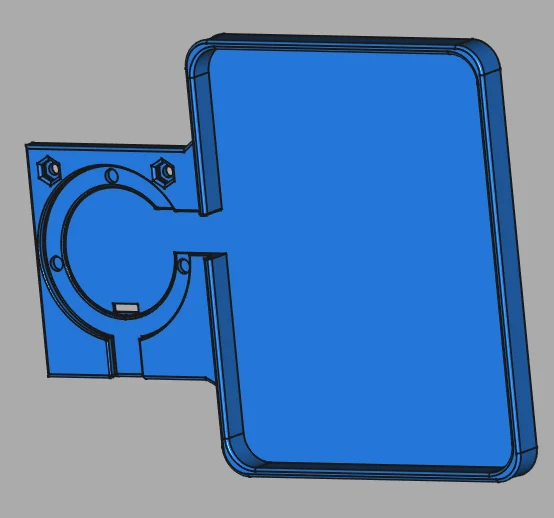

LargePCBPlate — аналогичен SmallPCBPlate, но предназначен для размещения более широкой печатной платы шириной 120 мм для более сложных проектов.

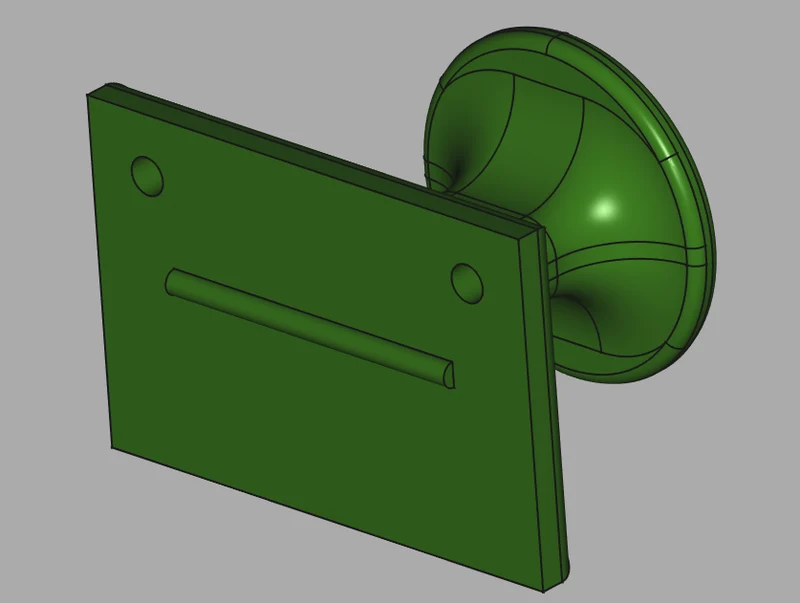

PopSocket — простой попсокет, который крепится к задней стороне GeneralPurposeAttachmentPlate (GPAP).

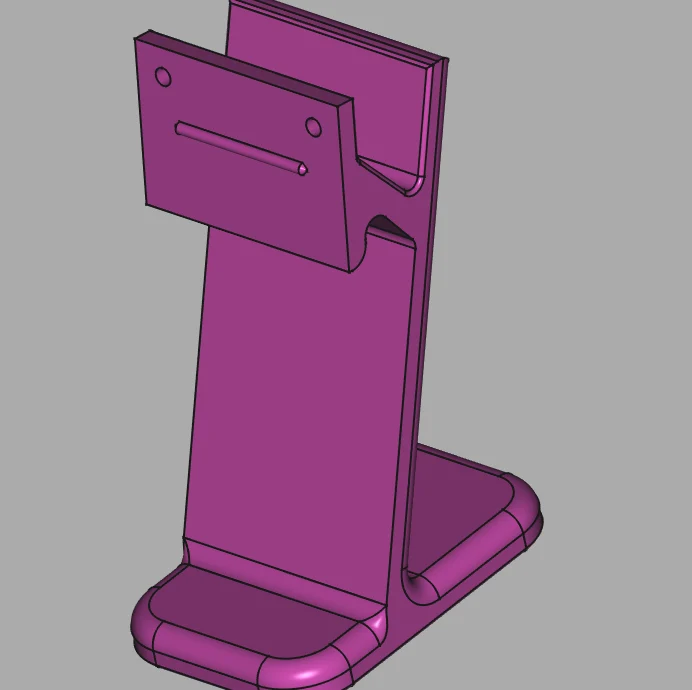

Подставка — слегка наклоненная подставка, предназначенная для поддержки телефона и различных насадок. Он также предназначен для надежного крепления к задней стороне GeneralPurposeAttachmentPlate (GPAP).
FlexPCBMagRingCover — защитная крышка для печатной платы USB-C и MagRing.
Печатные платы:
Я загружу печатные платы, как только еще немного их почищу и смогу как следует их просмотреть.
Разъем USB-C — простой разъем Molex USB-C в сочетании с большими контактами на гибкой печатной плате, предназначенный для прямого подключения без необходимости использования дополнительных кабелей.
Плата Arduino USB-TTL — плата CH340 с USB-TTL, которая подключает ваш телефон к Arduino Nano или UNO, позволяя загружать код непосредственно во флэш-память этих плат разработки.
Требуемое оборудование:
Несколько неодимовых магнитов размером 10×1 мм.
Несколько подушек М3.
Винты М3
Пого булавки
Разъем USB-C Molex
… продолжение следует
