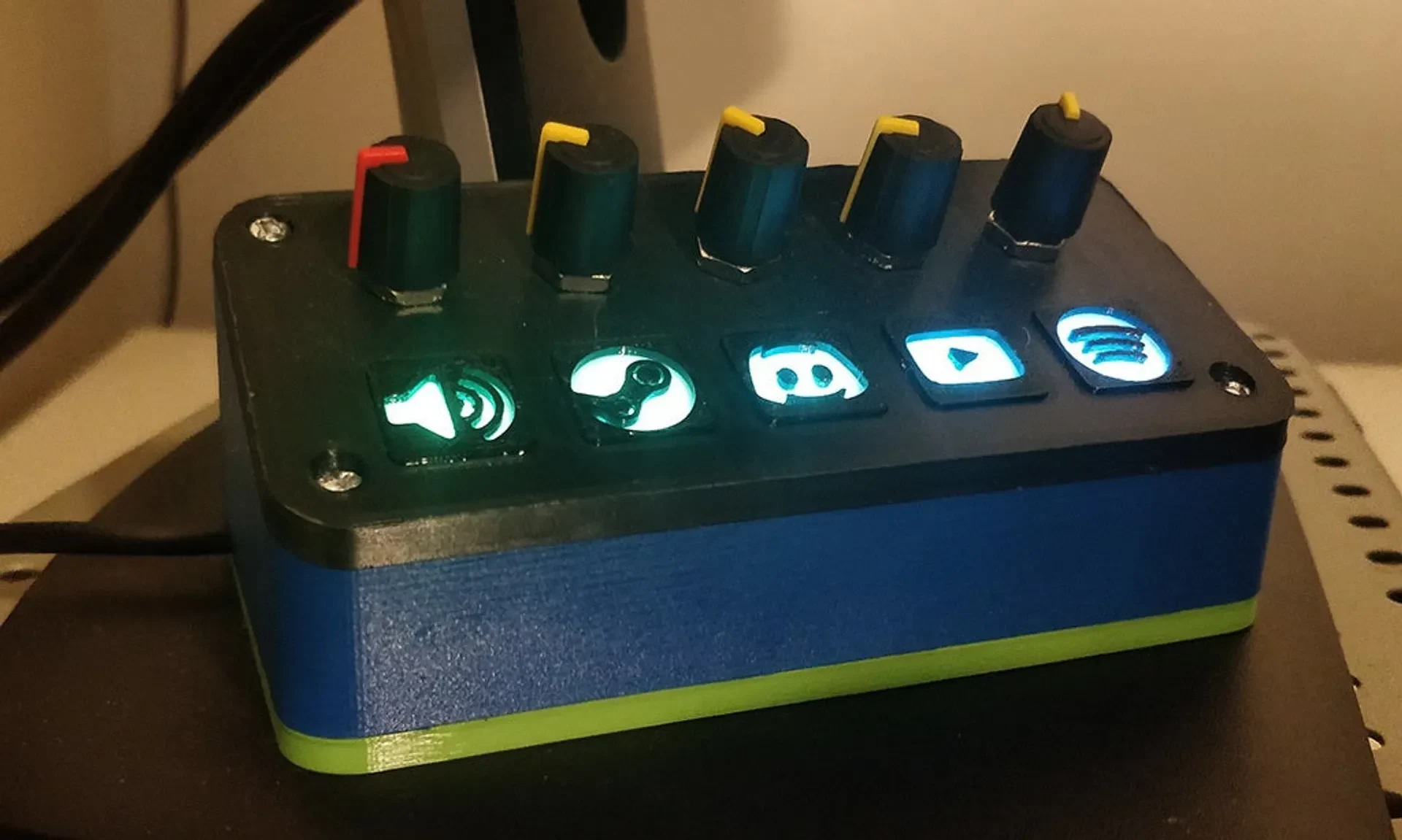

Чехол для регулировки громкости Deej
Альбом с фотографиями сборки и советами https://imgur.com/a/8WKr8W9
Инструкции по сборке продолжайте читать.
Проект Гитхаб
Информацию о проекте управления громкостью Deej и коде Arduino можно найти на официальной странице GitHub.
Все, что я сделал, это включил базовый код neopixel в предоставленный файл Arduino с GitHub.
Используемые детали без печати
5 линейных потенциометров по 10 кОм
5 резиновых ручек, подходящих для валов с 18 зубьями диаметром 6 мм.
Винты m3 8x12 мм (2 из них можно заменить на более длинные винты)
Ссылки на магазины, где я покупал детали, просто для того, чтобы помочь вам определить, что я использовал!
Ардуино Нано (Электрокит)
Потенциометры (Электрокит)
Ручки (Электрокомплект)
Клоны Неопикселя (Алиэкспресс)
Сборка
1) Прикрепите проводную электронику к нижней части крышки. Я использовал горячий клей, чтобы удерживать светодиоды на месте, но потенциометры прикреплены гайкой сверху.

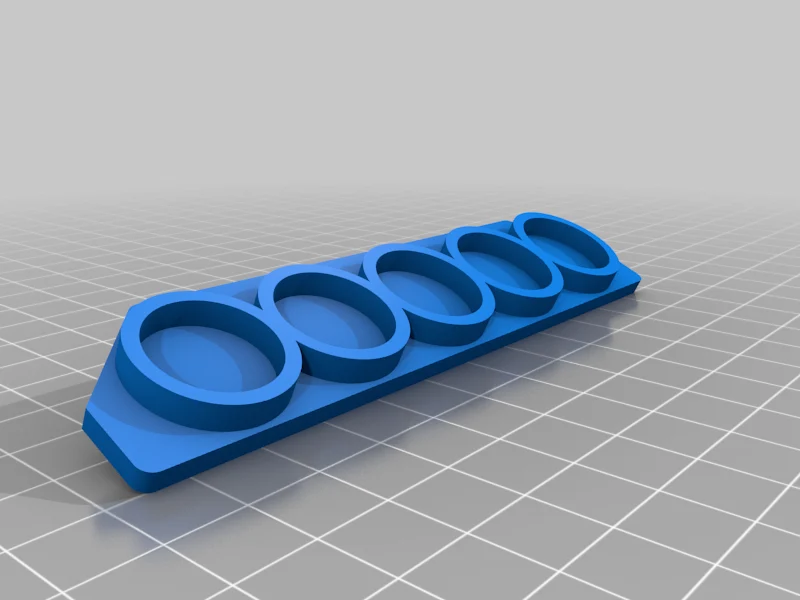

2) Поместите лоток в основной корпус и установите крышку с электроникой в корпус. Удерживая его закрытым, переверните его и вставьте гайку в каждый из четырех туннелей с резьбовыми отверстиями, а затем закрутите. Это помогает удерживать гайку на месте во время ее закручивания, чтобы винт мог зацепиться за резьбу. Я использовал два винта m3 диаметром 19 мм для более длинных диагональных каналов, но это совершенно необязательно.

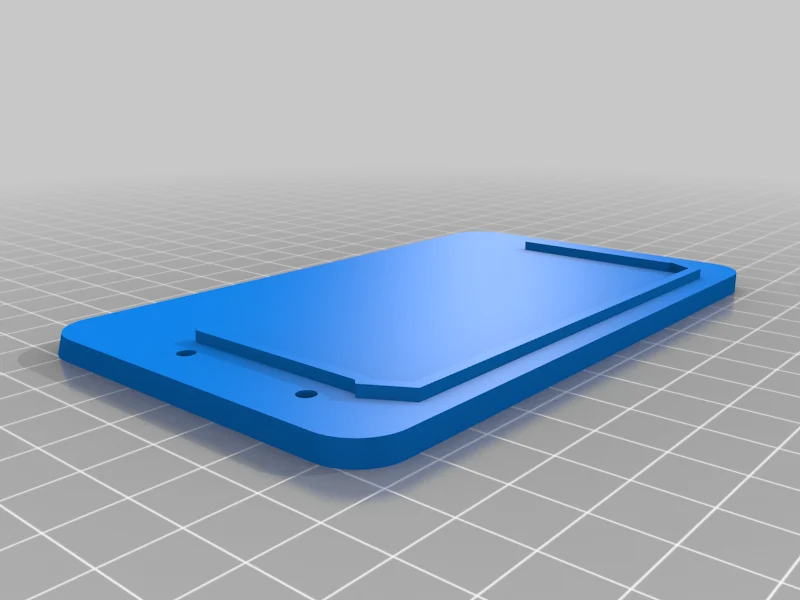

3) Вставьте четыре гайки в шестиугольные отверстия в нижней части. Они могут легко выпасть, поэтому лучше всего использовать немного клея, чтобы удерживать их на месте, но не допускайте попадания клея внутрь ниток! Затем закрутите его.
Распечатать инструкции
Категория: Обзор электроники
Чехол для регулировки громкости Deej
Альбом с фотографиями сборки и советами https://imgur.com/a/8WKr8W9
Инструкции по сборке продолжайте читать.
Проект Гитхаб
Информацию о проекте управления громкостью Deej и коде Arduino можно найти на официальной странице GitHub.
Все, что я сделал, это включил базовый код neopixel в предоставленный файл Arduino с GitHub.
Используемые детали без печати
5 линейных потенциометров по 10 кОм
5 резиновых ручек, подходящих для валов с 18 зубьями диаметром 6 мм.
Винты m3 8x12 мм (2 из них можно заменить на более длинные винты)
Ссылки на магазины, где я покупал детали, просто для того, чтобы помочь вам определить, что я использовал!
Ардуино Нано (Электрокит)
Потенциометры (Электрокит)
Ручки (Электрокомплект)
Клоны Неопикселя (Алиэкспресс)
Сборка
1) Прикрепите проводную электронику к нижней части крышки. Я использовал горячий клей, чтобы удерживать светодиоды на месте, но потенциометры прикреплены гайкой сверху.
2) Поместите лоток в основной корпус и установите крышку с электроникой в корпус. Удерживая его закрытым, переверните его и вставьте гайку в каждый из четырех туннелей с резьбовыми отверстиями, а затем закрутите. Это помогает удерживать гайку на месте во время ее закручивания, чтобы винт мог зацепиться за резьбу. Я использовал два винта m3 диаметром 19 мм для более длинных диагональных каналов, но это совершенно необязательно.
3) Вставьте четыре гайки в шестиугольные отверстия в нижней части. Они могут легко выпасть, поэтому лучше всего использовать немного клея, чтобы удерживать их на месте, но не допускайте попадания клея внутрь ниток! Затем закрутите его.
Настройки печати
Производитель принтера: Prusa
Принтер: И3 МК3С
Плоты: Нет
Поддерживает: Нет
Разрешение: 0,15-0,22 мм
