Автоматическая намоточная машина V2.1............

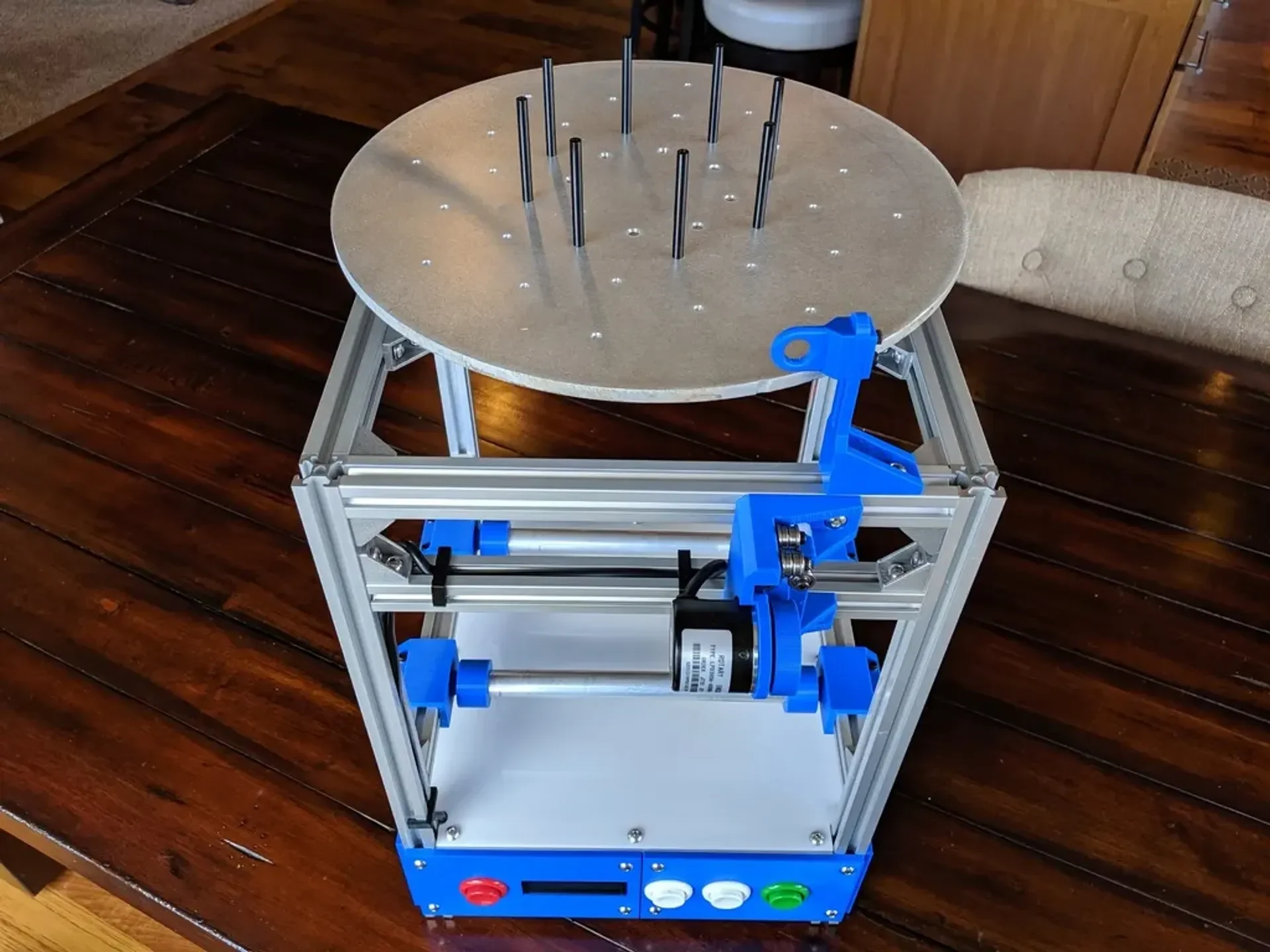

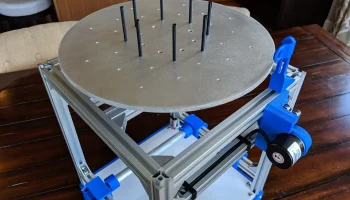

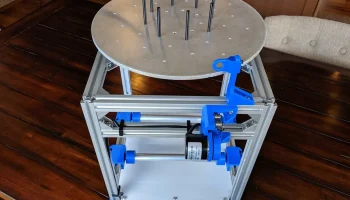

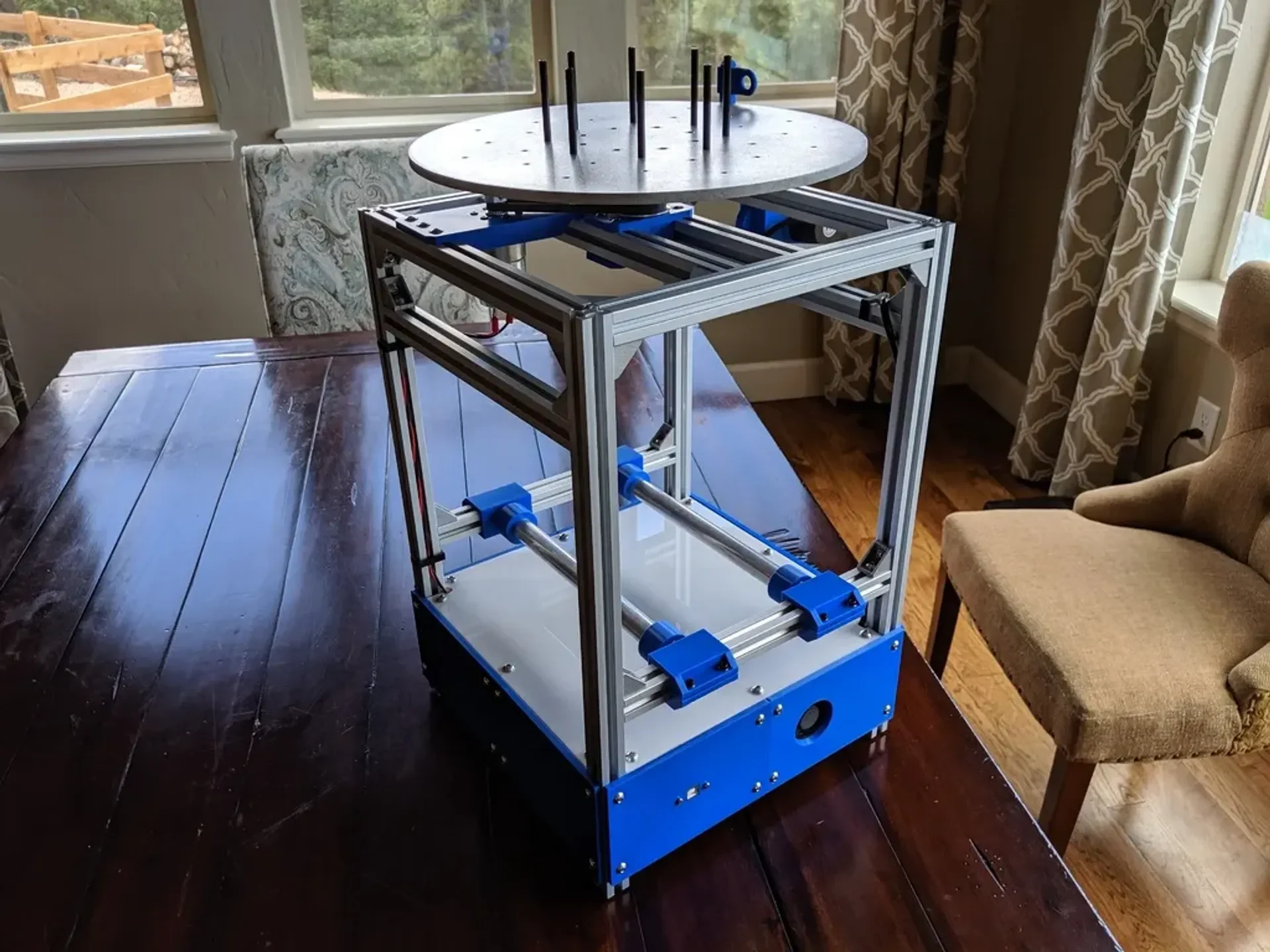

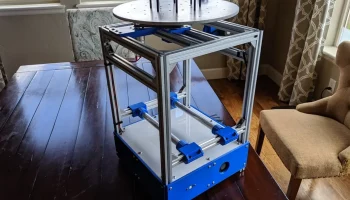

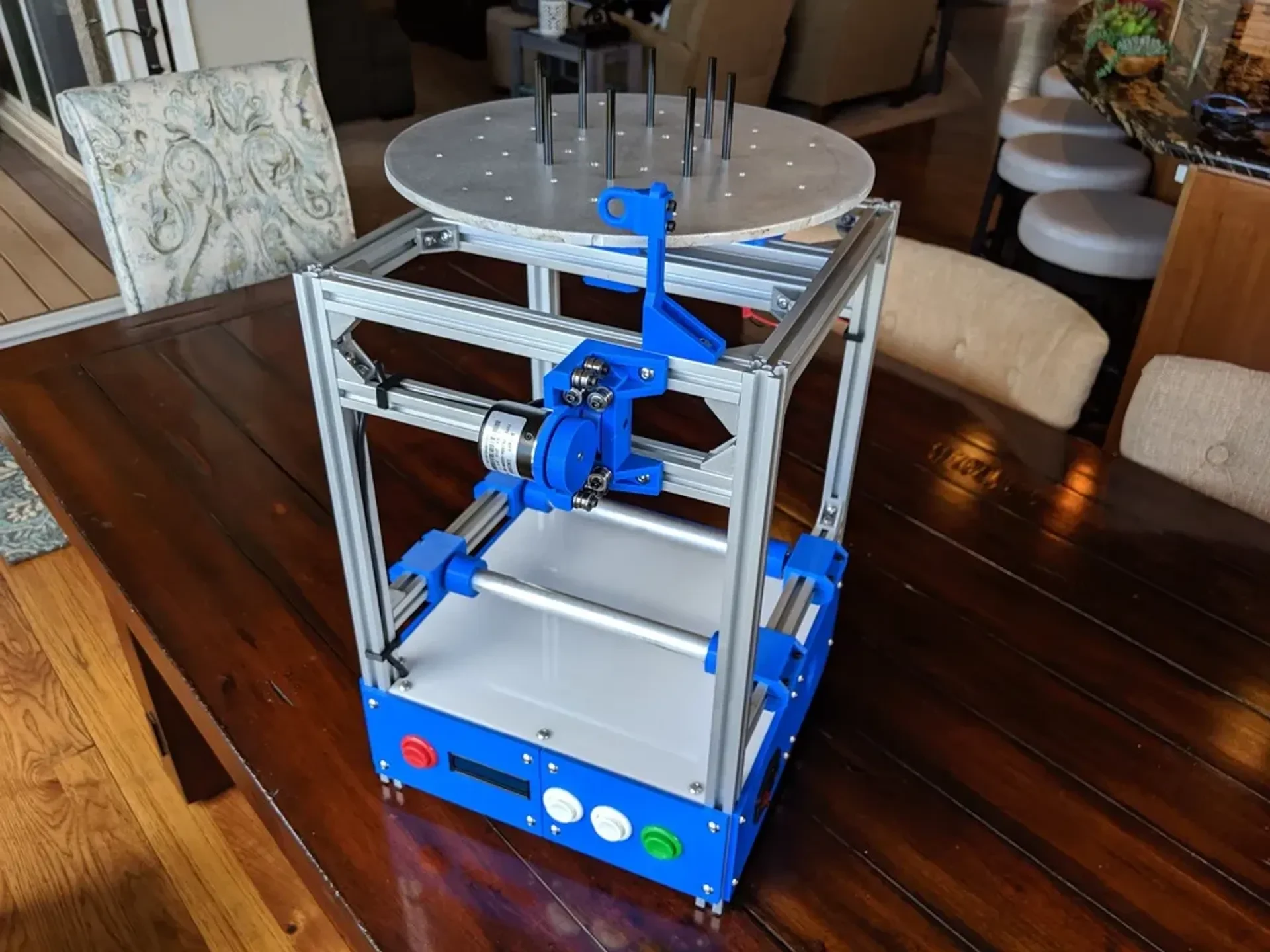

Это автоматическая намоточная машина для намотки небольших шнуров, веревок или проволоки. Нам нужен был способ надежно сматывать шнуры определенной длины для продажи в комплекте. Эта машина представляет собой обновленную версию моей оригинальной автоматической намоточной машины, что делает ее более надежной, простой в использовании и, прежде всего, намного тише.

Версия 1 => https://www.thingiverse.com/thing:1852171

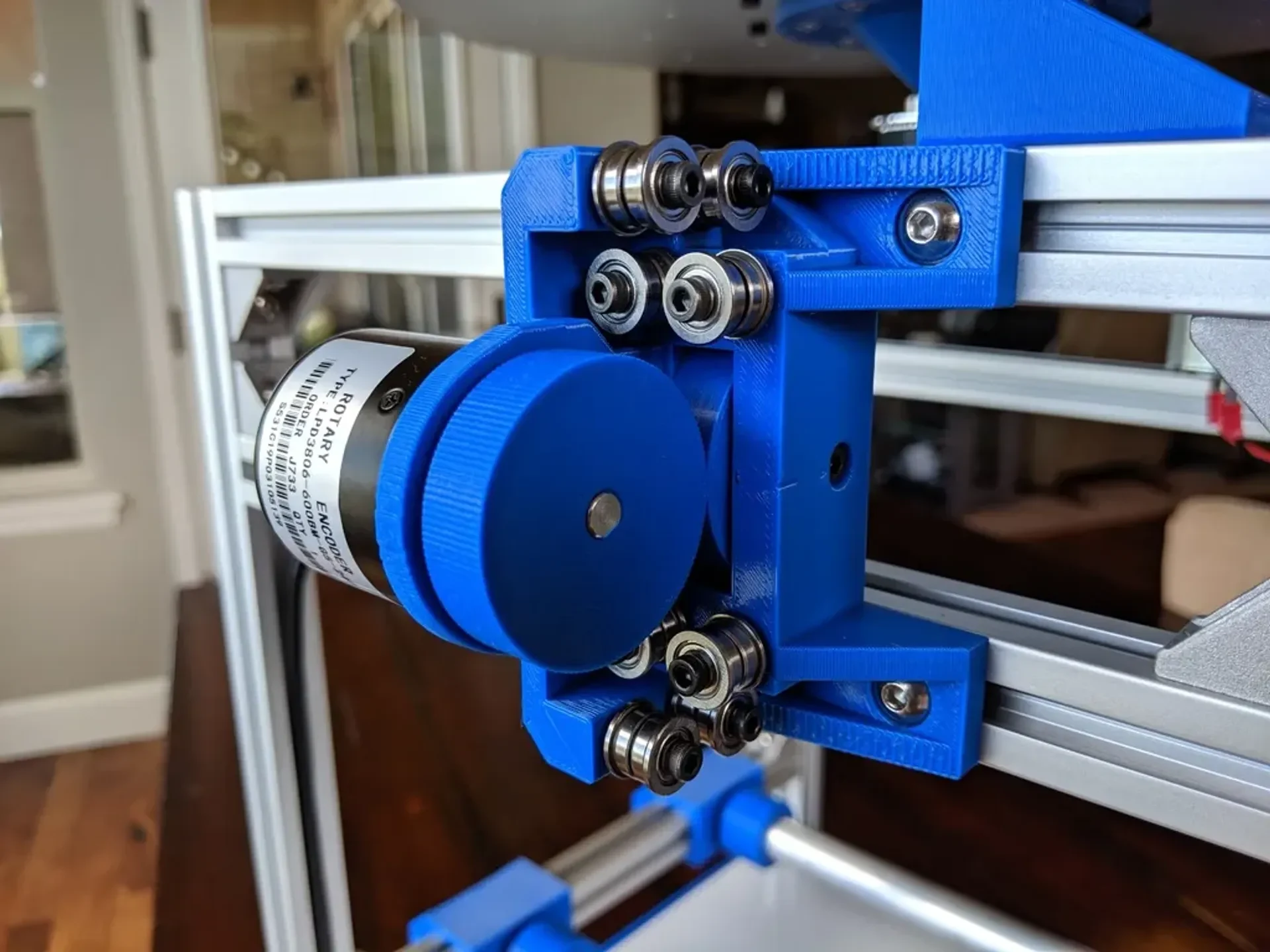

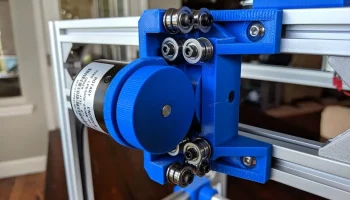

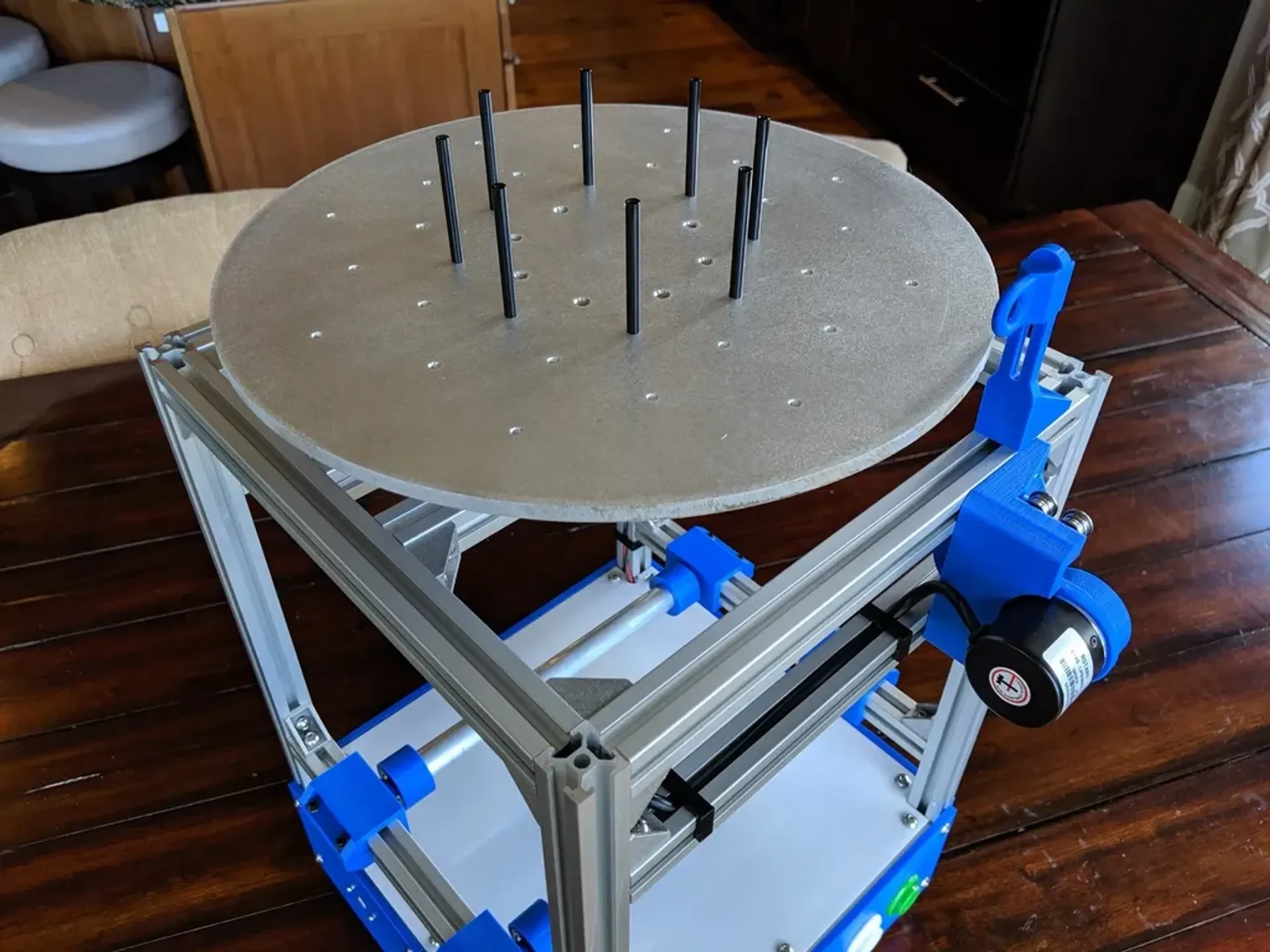

Повор��тный энкодер отслеживает расстояние, используя систему с замкнутым контуром. Это обеспечивает более надежную работу, возможность восстановления в случае зависания или застревания катушки, а также возможность регулировать диаметр катушки без необходимости изменения кода.

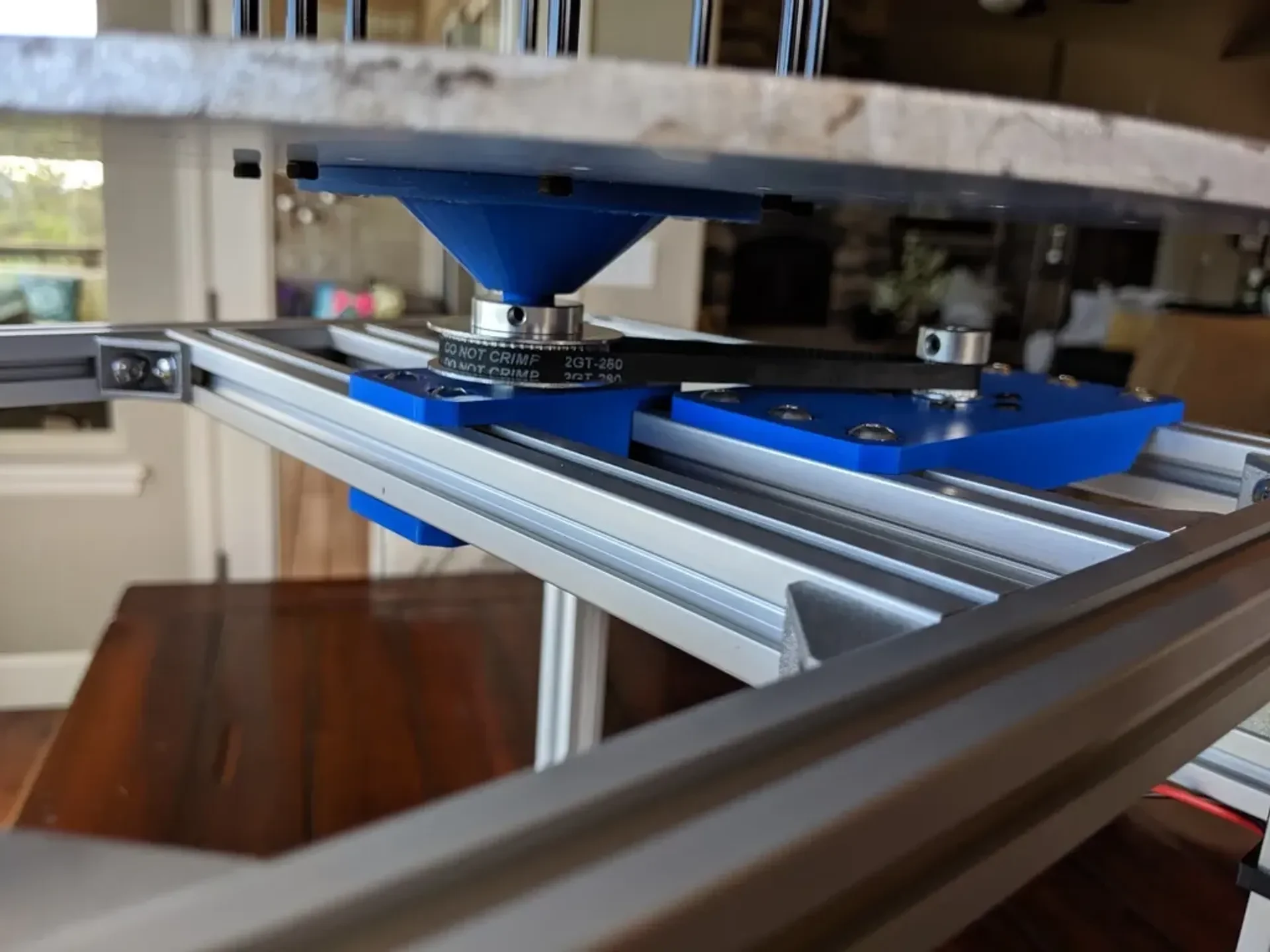

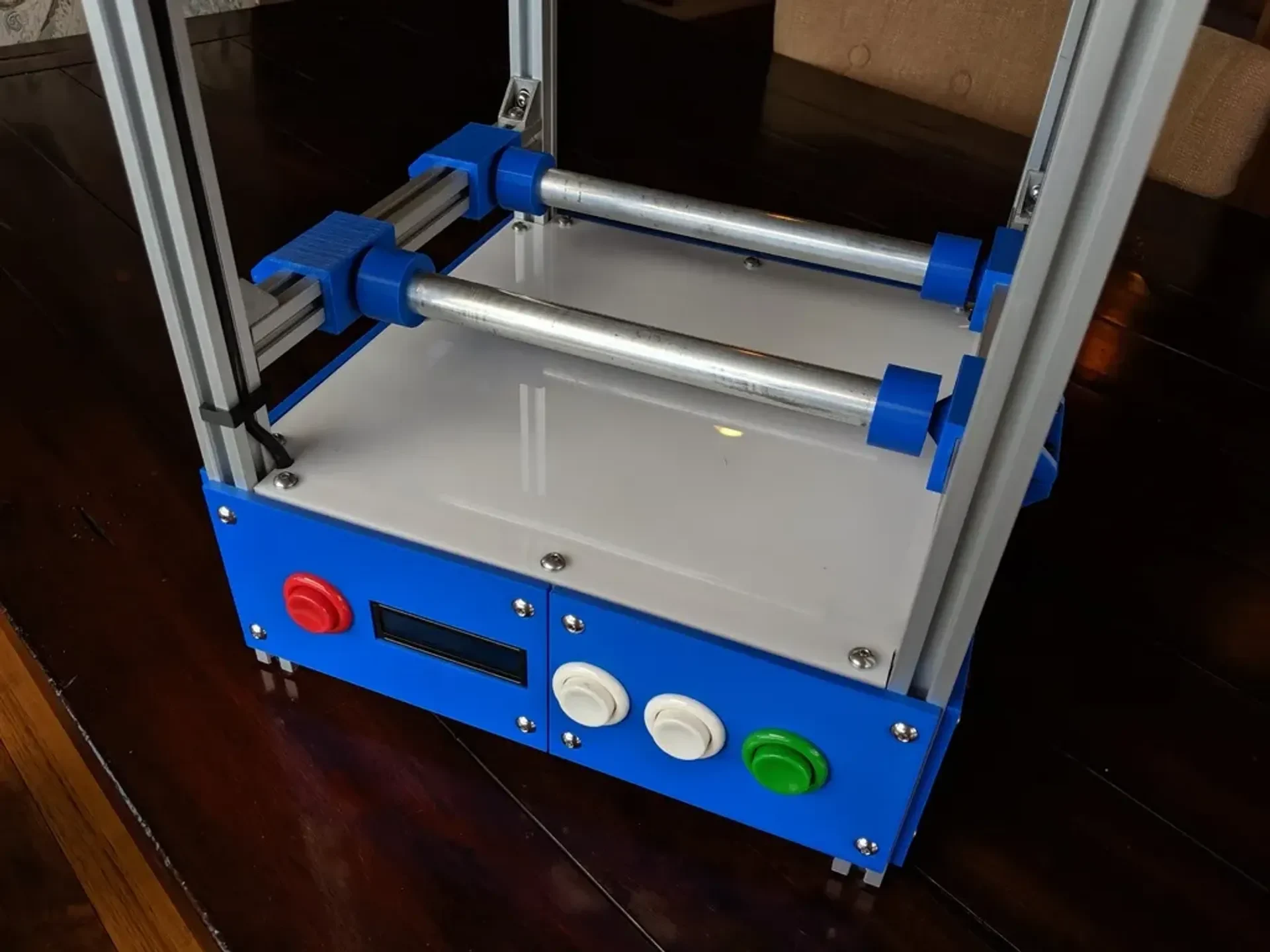

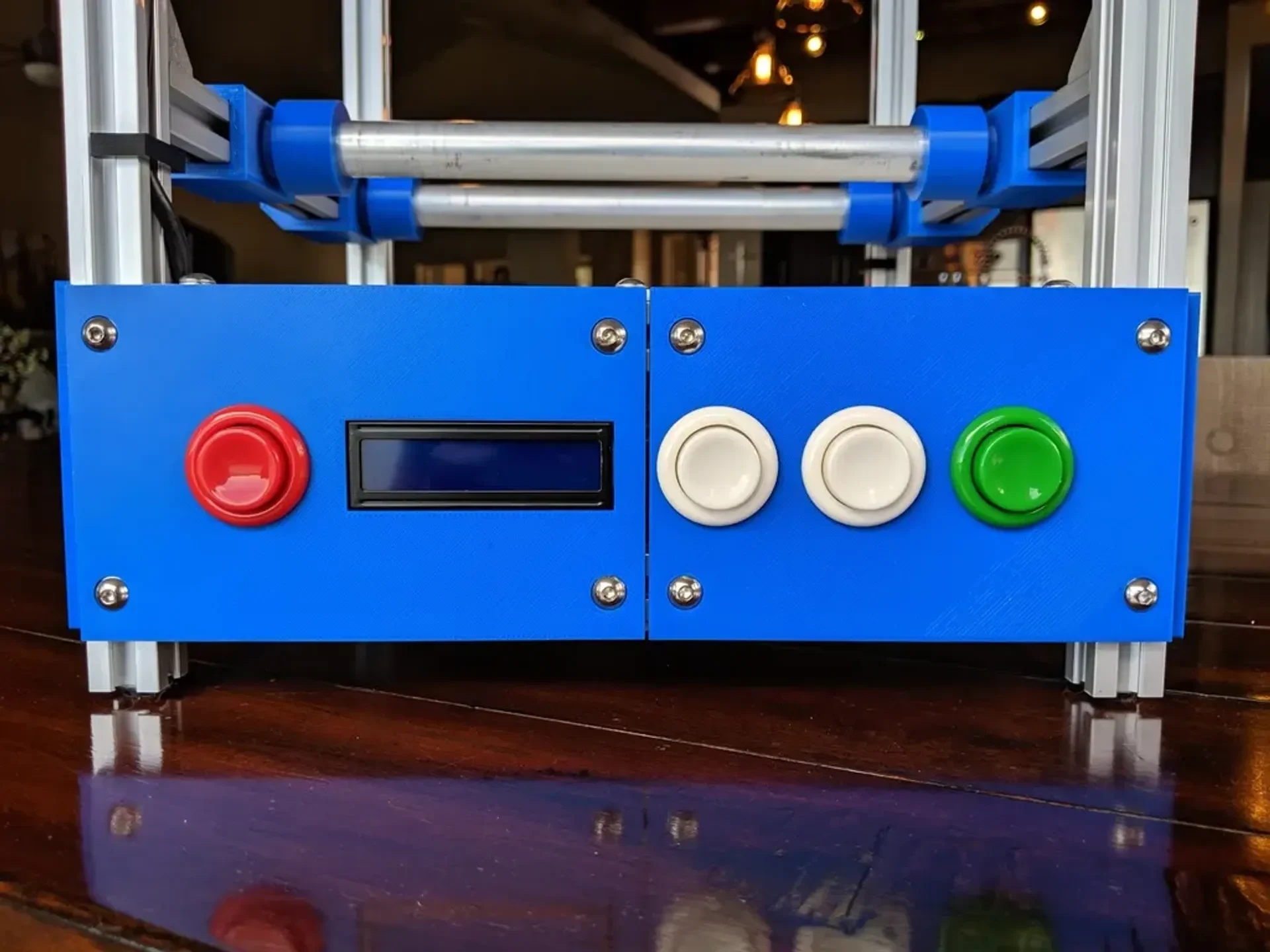

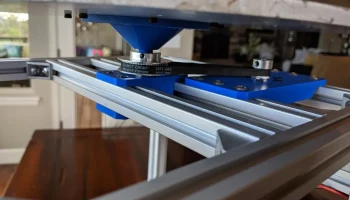

Эта версия имеет ЖК-дисплей с кнопками управления, легко редактируемую прошивку, более надежную систему направляющих энкодера, встроенный держатель катушки, тихий диск с ременным приводом, закрытую электронику и массу других мелких настроек и улучшений.

Дайте мне знать, если у вас есть какие-либо вопросы или вам нужны инструкции по сборке. Я рад предоставить более подробную информацию, но мне понадобится время, чтобы написать полную инструкцию. По запросу за небольшую плату я также могу предоставить готовые акриловые панели и алюминиевые пластины по индивидуальному заказу.

Приятного строительства!

Настройки печати

Разрешение:

.3

Заполнение:

50

Нить: PLA или PETG.

Примечания:

Напечатайте колесо энкодера и натяжное колесо в высоком разрешении, я использовал высоту слоя 0,1 мм и 3 периметра. При необходимости их также можно напечатать на гибкой нити для лучшего сцепления.

Распечатайте крепление пластинчатого вала сплошным (100% заполнение), чтобы убедиться, что оно красивое и жесткое.
Спецификация материалов

Аппаратное обеспечение

Т-слот Мисуми 2020 года:

16x 260 мм

4x 450 мм

Множество литых алюминиевых угловых кронштейнов (или распечатайте их, если вам нужны пластиковые кронштейны)

Трубопроводы и валы:

1x круглый металлический стержень 8x75 мм

2x 16 мм наружный диаметр x 215 мм круглая алюминиевая трубка

Подшипники:

18x 623Z Фланцевый подшипник

2x608Z

Крепежи:

4 винта M8-1,25 x 16 мм с полукруглой головкой и шестигранной головкой

Набор винтов М4, шайб и гаек с Т-образными пазами.

Другое:

Круглая алюминиевая стойка M3 x 50 мм

Алюминиевый пластинчатый диск 5052 1/4 x 12 дюймов

2x12 x 12 дюймов белый акриловый лист

Электроника

Механический:

1x Signwise 600p/r инкрементальный поворотный энкодер DC5-24В, источник питания с широким напряжением, вал 6 мм

1x мотор-редуктор Greartisan постоянного тока 12 В 200 об/мин с высоким крутящим моментом

1 шкив GT2, 20 зубьев, диаметр 6 мм

1 шкив GT2, 60 зубьев, диаметр 8 мм

1x GT2 158 мм ремень ГРМ с замкнутым контуром

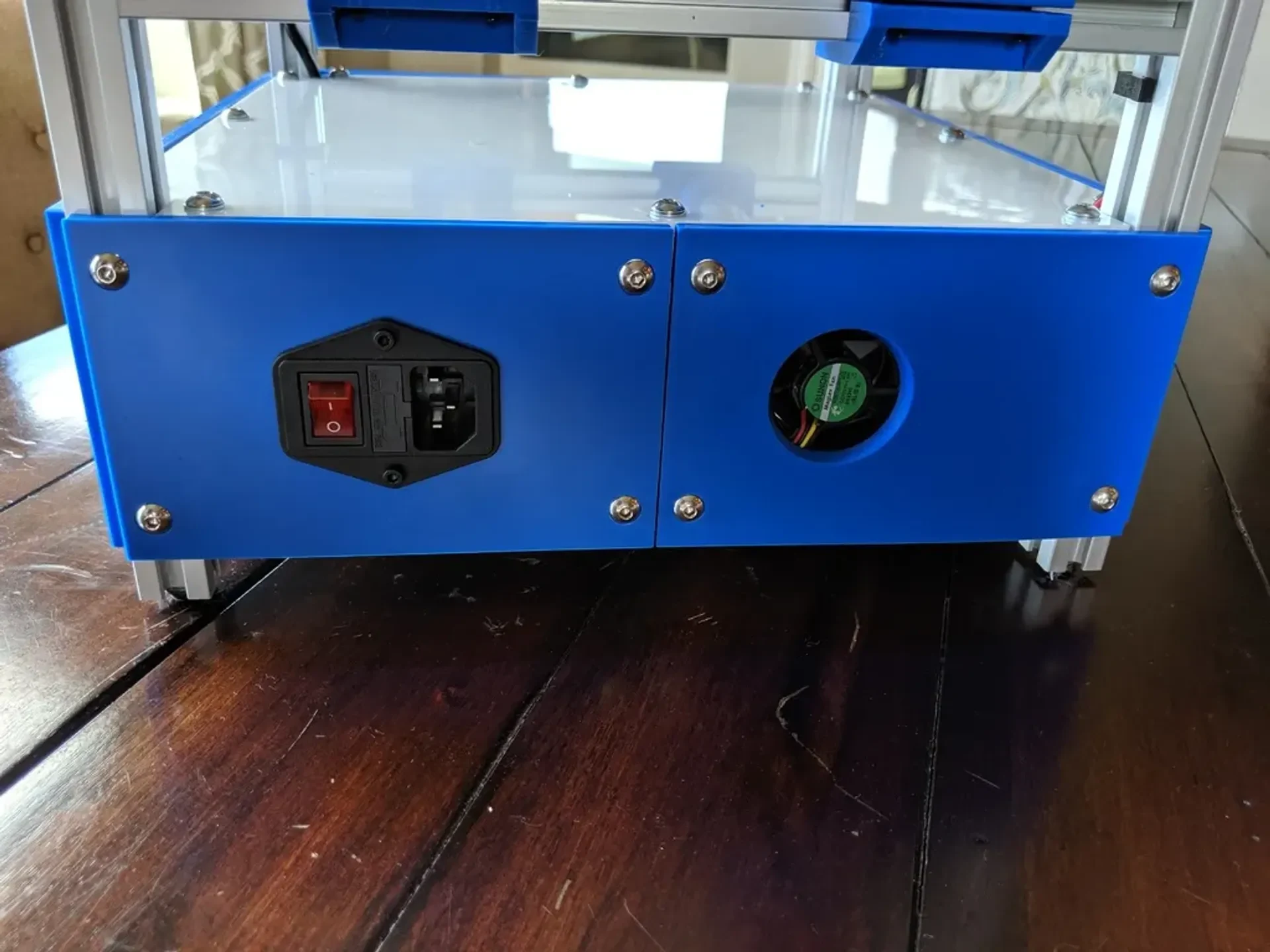

1 вход переменного тока 10 А, 250 В с кулисным переключателем

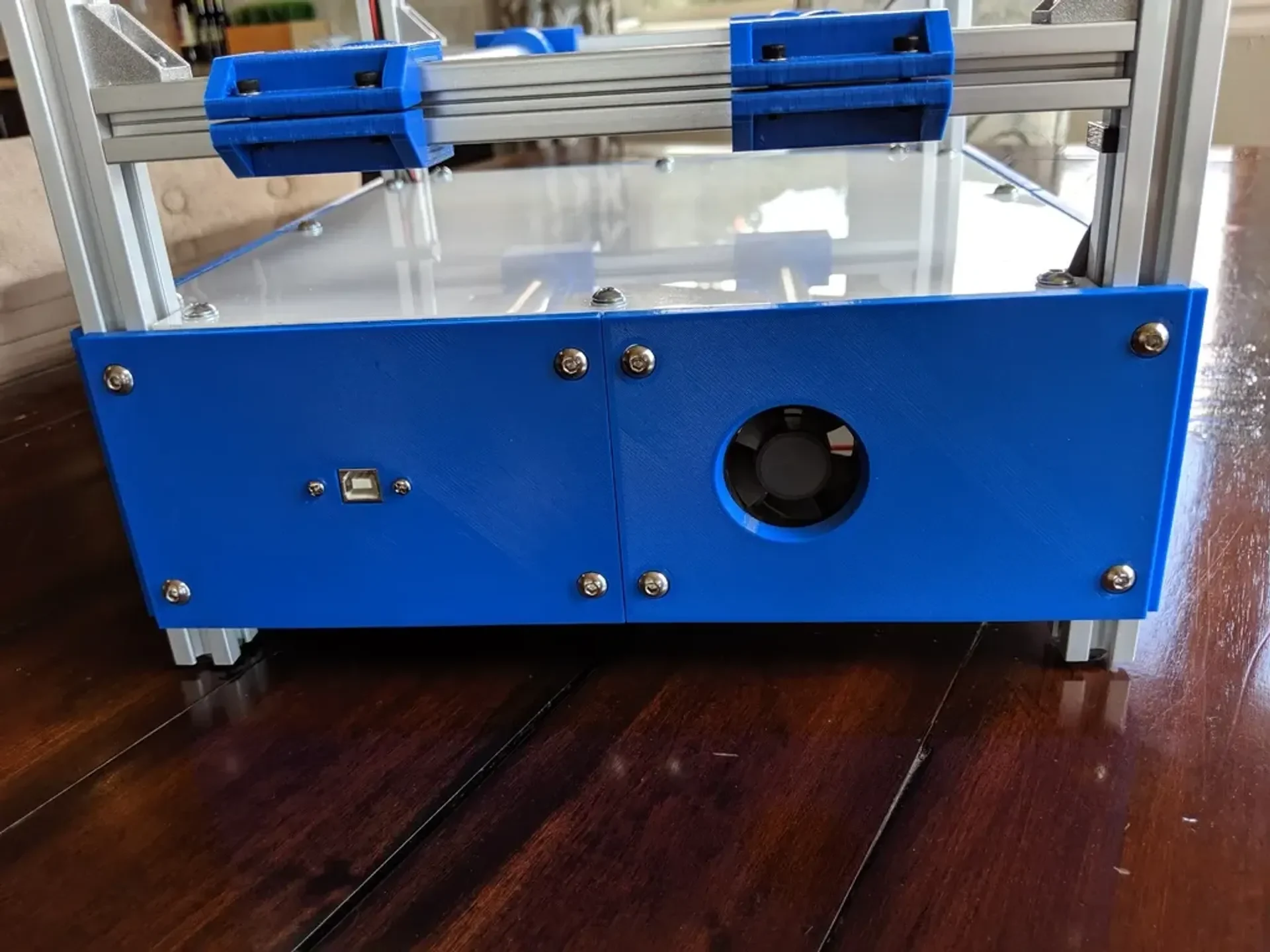

1x USB-кабель для монтажа на панели от B до B

Контроль:

1x моторный привод L298N

1x Ардуино Нано

1x 16x2 ЖК-дисплей

2x 40-мм вентилятор

1 источник питания от 120 до 12 В (5-10 А в зависимости от выбора двигателя)

4x аркадные кнопки

Журнал изменений

Версия 2.1

Увеличенная толщина крепления направляющей шнура.

Создана новая направляющая шнура на основе подшипника для уменьшения трения.
