Звезда Смерти горит - Настроение (лампа) Звезда Смерти......

У меня нет разрешения от создателя делиться с кем-либо дизайном смертельного старта. Извините, но авторские права нарушать не буду.

Отказ от ответственности: я предоставляю схему электронной схемы и корпус для электроники. Данная лицензия распространяется именно на эти части. Сама Звезда Смерти не подпадает под действие этой лицензии. Пожалуйста, соблюдайте авторские права и приобретите Death Star STL по указанному URL-адресу. Я не связан с создателем Звезды Смерти. Я ничего не получу от создателя Звезды Смерти в случае, если вы совершите покупку!

НастроениеСмертьЗвезда

URL-адрес репозитория: https://github.com/pstimpel/MoodDeathStar.

Настроение и Звезда Смерти когда-то встречались на одну ночь...

Видео, объясняющее этот проект: https://youtu.be/01-m4wZ4NJw.

Скачать Звезда Смерти stl

https://pinshape.com/items/30200-3d-printed-star-wars-death-star

3D-печать вещей

Используя свой Prusa I3Mk3, я напечатал две гильзы толщиной 0,15 мм. Вставки напечатаны толщиной 0,25 мм. Я использовал нить https://DasFilament.de. Для ракушек я использовал серебро, а для инкрустации — антрацит. Корпус для электроники был напечатан «на природе», и когда у меня закончилась нить накала, я также использовал немного серебра. Я печатал Звезду Смерти в размере 150%. Электронный корпус не нуждается в масштабировании.

Купите то, что вам нужно (все ссылки Amazon являются некоммерческими ссылками и представляют собой просто примеры того, что я купил)

1 переключатель, должен выдерживать ток 3 А или более https://www.amazon.de/gp/product/B012MCQ2QO

1 Arduino Nano 5 В https://www.amazon.de/gp/product/B07H2VT2JN/

1 м светодиодов RGB, вам понадобится около 40 светодиодов https://www.amazon.de/gp/product/B01LSF4QDM

1 адаптер питания на 5 В постоянного тока, 3 А https://www.amazon.de/gp/product/B07HSPT57Y

1 подходящая розетка https://www.amazon.de/gp/product/B009PH1J5Y

1 мини-удлинитель USB 200 мм https://www.amazon.de/gp/product/B01MUEAAF0

1 тактильная кнопка 6 мм https://www.amazon.de/gp/product/B07Q1BXV7T/

2 винтовые клеммы 5 мм https://www.amazon.de/gp/product/B07K31L4FH

1 резистор 260 Ом, 1/4 Вт

1 резистор 10 кОм, 1/4 Вт

1 потенциометр 4,7 кОм https://www.amazon.de/gp/product/B07MM4GPWC

3 штыревых разъема 2,54 мм https://www.amazon.de/gp/product/B06XR8CV8P

1 ��рехполюсный разъем 2,54 мм, как от сервокабеля

какой-то кабель, должен выдерживать 3А

какой-то кабель, не обязательно выдерживает ток 3А

небольшой кусок картона, чтобы прикрепить к нему тактильную кнопку

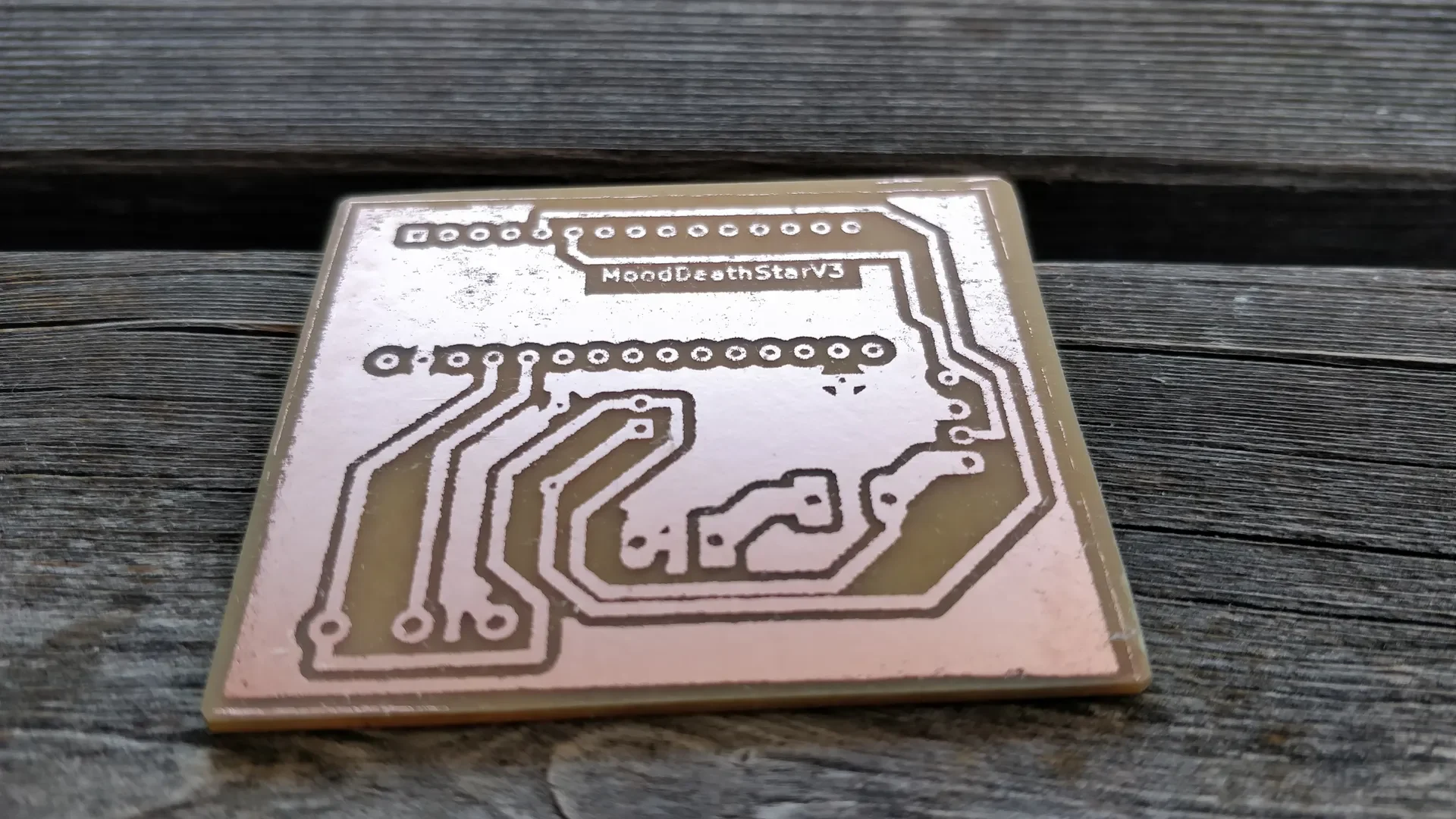

Создайте плату или воспользуйтесь для этого сервисом.

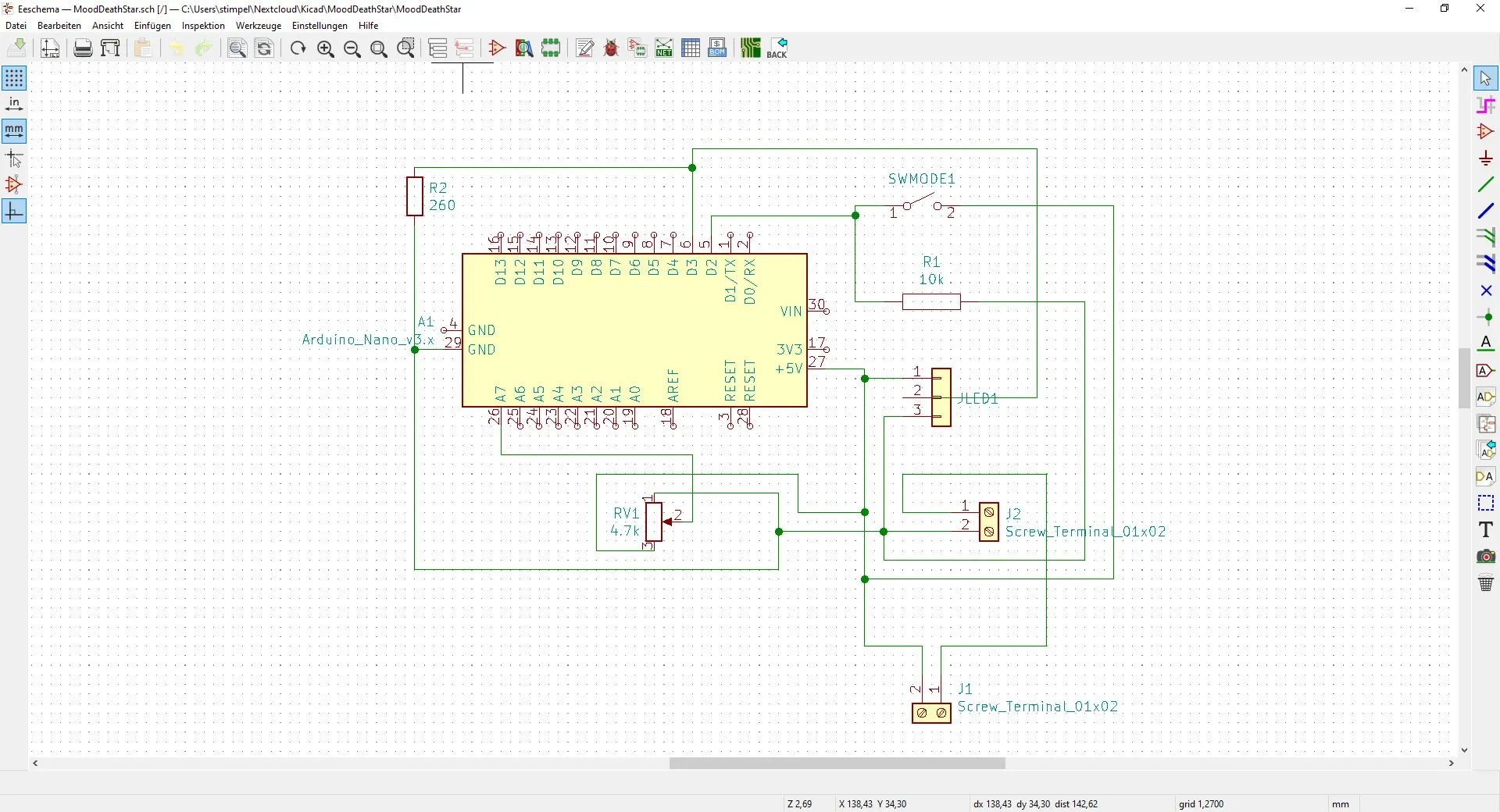

Создавать печатную плату самостоятельно всегда весело. Я использовал метод переноса тонера и ��етод губки для удаления меди с печатной платы. Если вам не нравится работать с химикатами, просто закажите печатную плату. Вы можете найти макет внутри папки с электроникой. Макет создан с помощью знаменитого и всемогущего KICAD (http://kicad-pcb.org/).

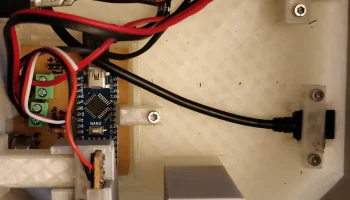

Добавьте электронику в корпус

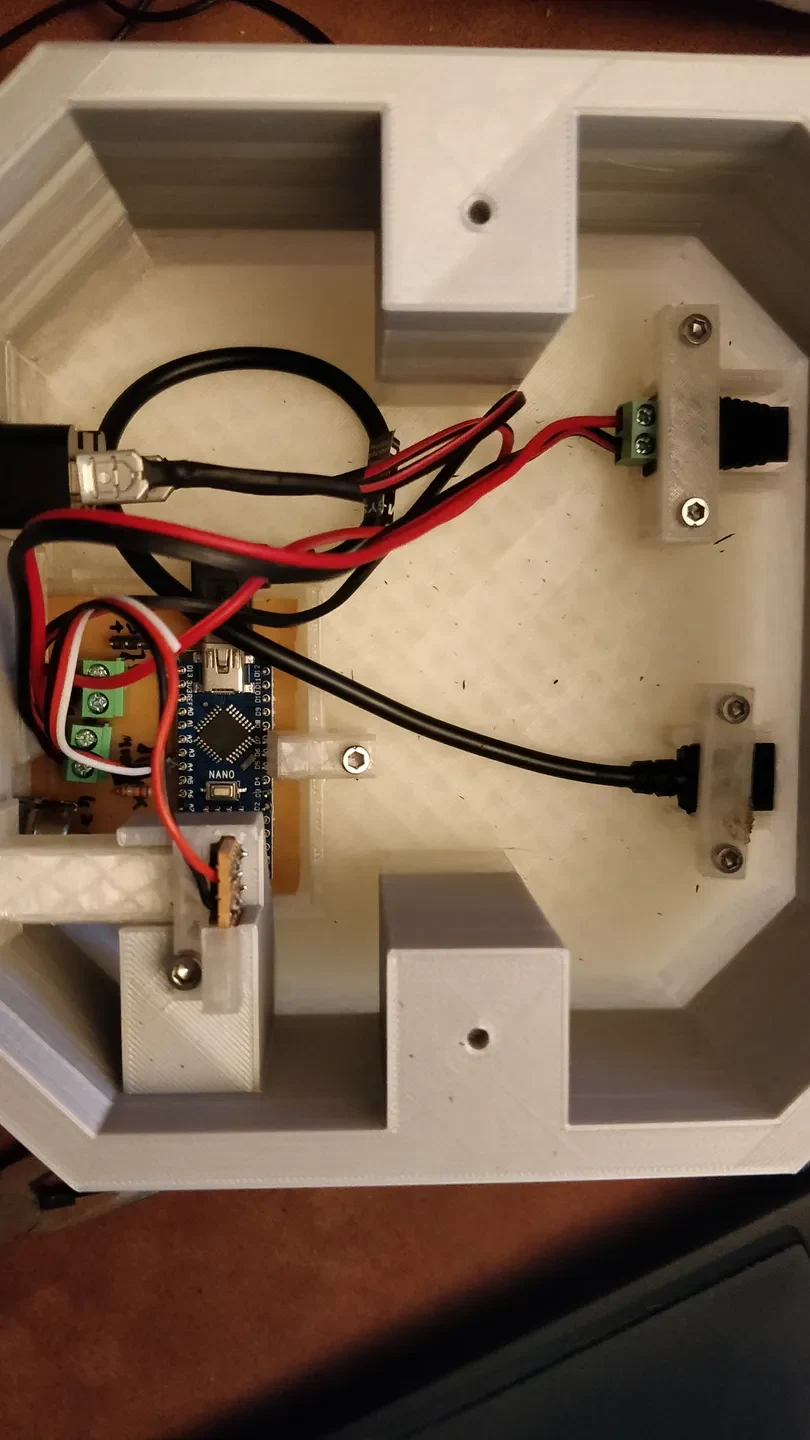

Вам понадобятся винты M3x8 мм, чтобы зафиксировать печатную плату, разъем разблокировки, триггер и USB. Тактильная кнопка представляет собой небольшой кусок картона. Просто добавьте к нему два кабеля длиной около 10 см каждый и подключите кабели к одной из винтовых клемм на основной плате. Это одновременно действует как триггер для переключения между различными режимами освещения.

Запрограммируйте свой Arduino

В папке Arduino есть пример. Ничего особенного, но, возможно, это начало. Освещение было взято из множества примеров, которые они поставляют с библиотекой FastLED. Я просто добавил некоторые элементы управления для кнопки триггера и потенциометра регулировки яркости.

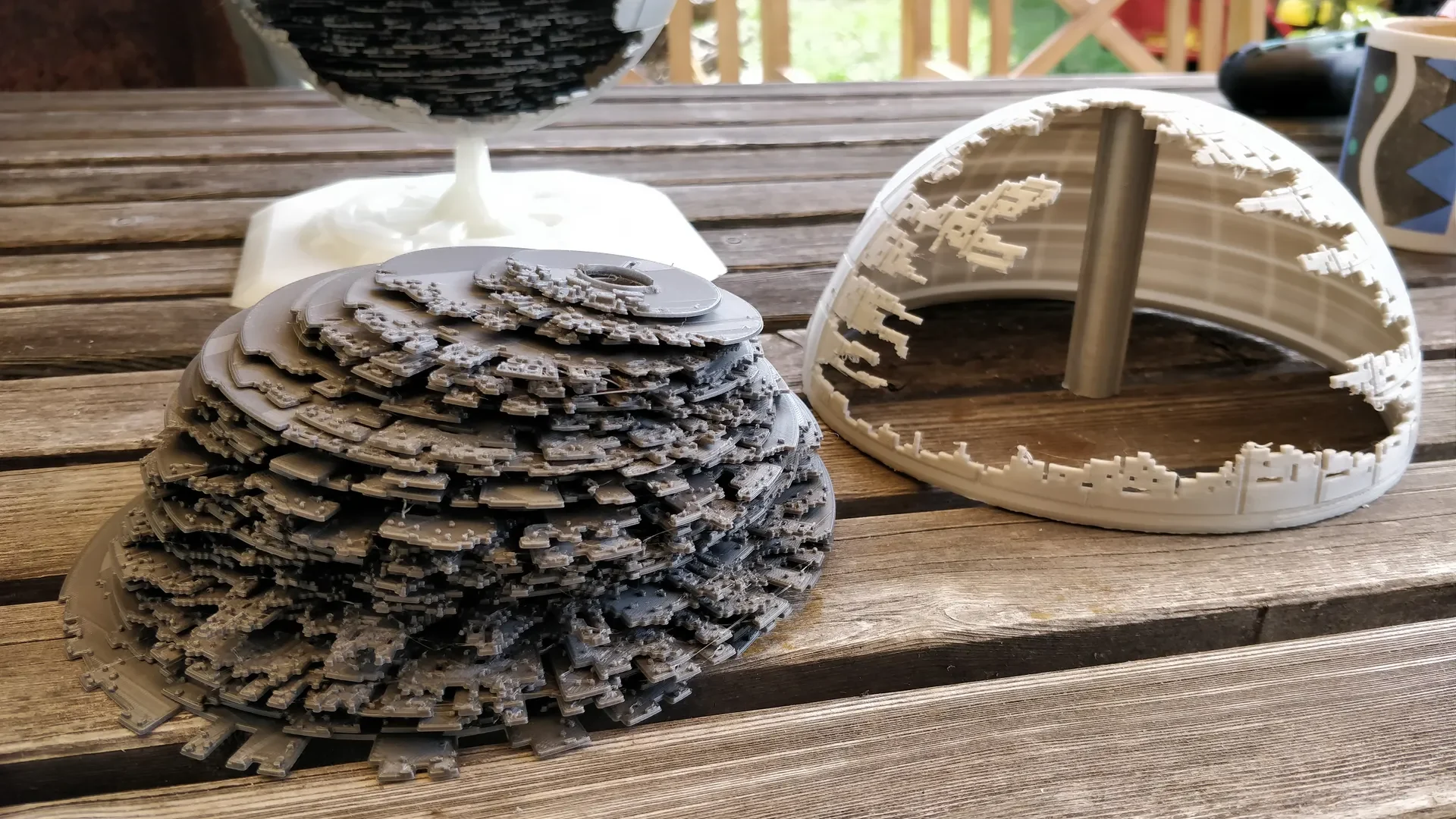

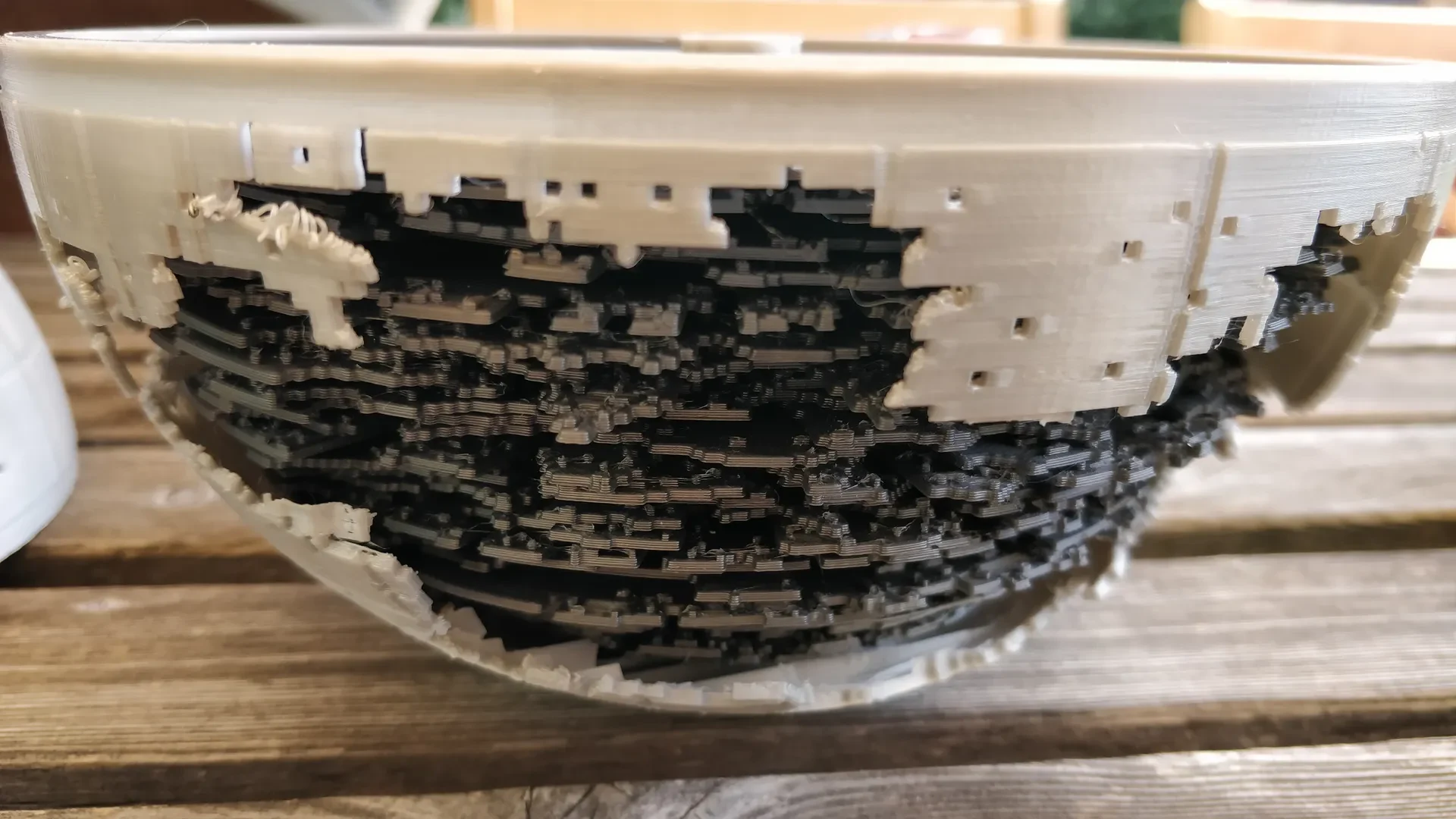

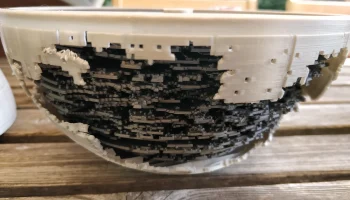

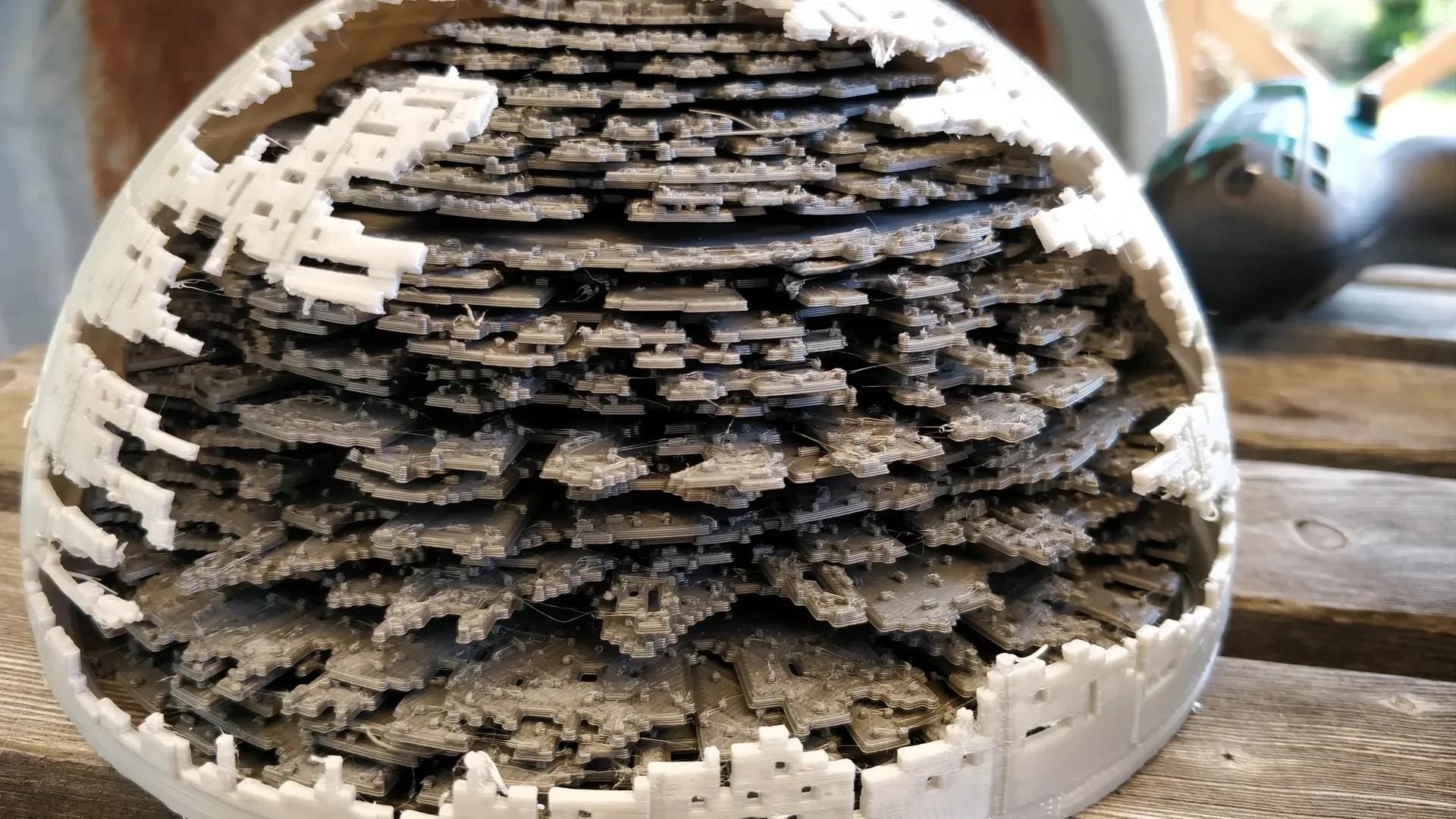

Создайте звезду смерти

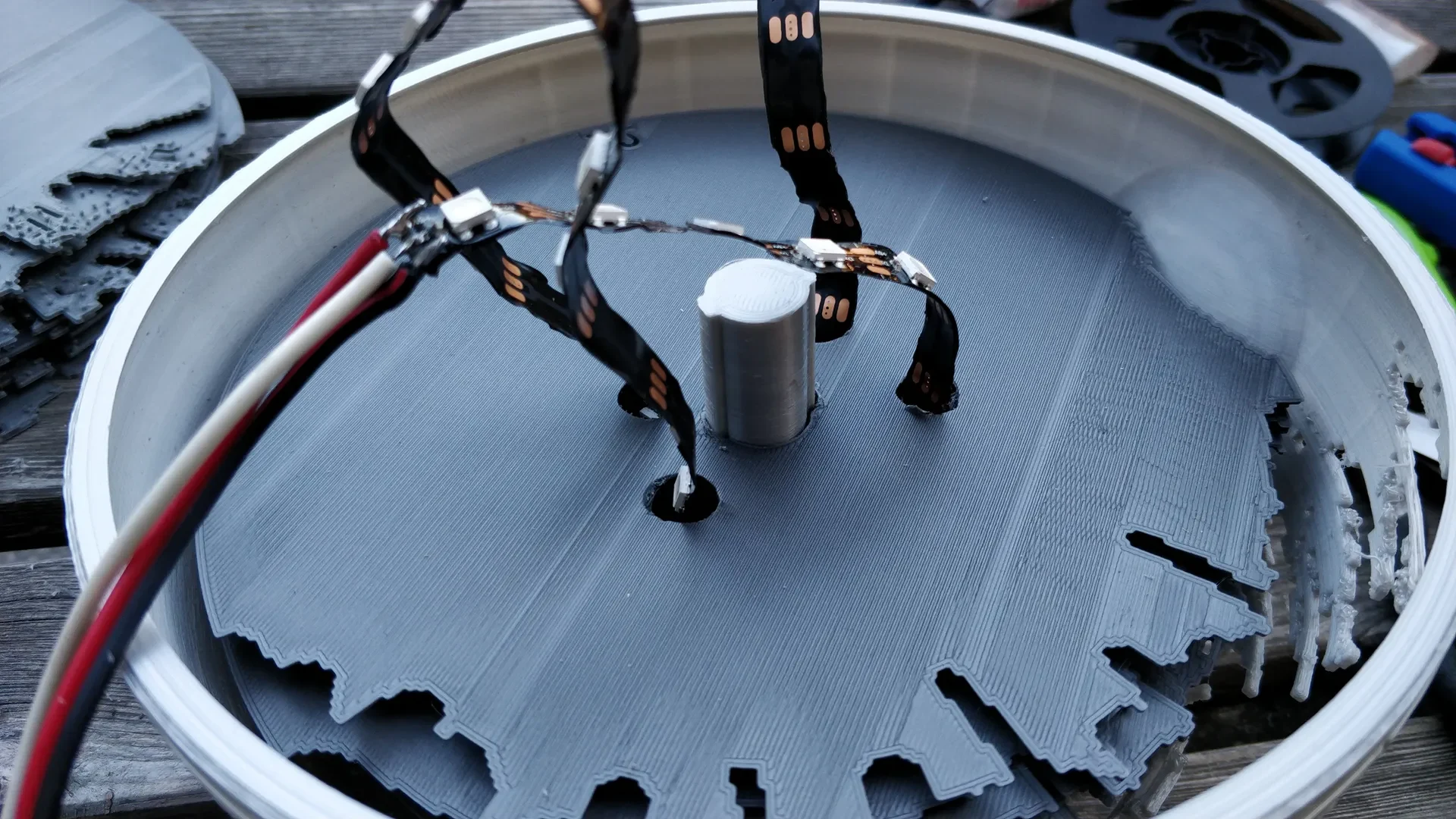

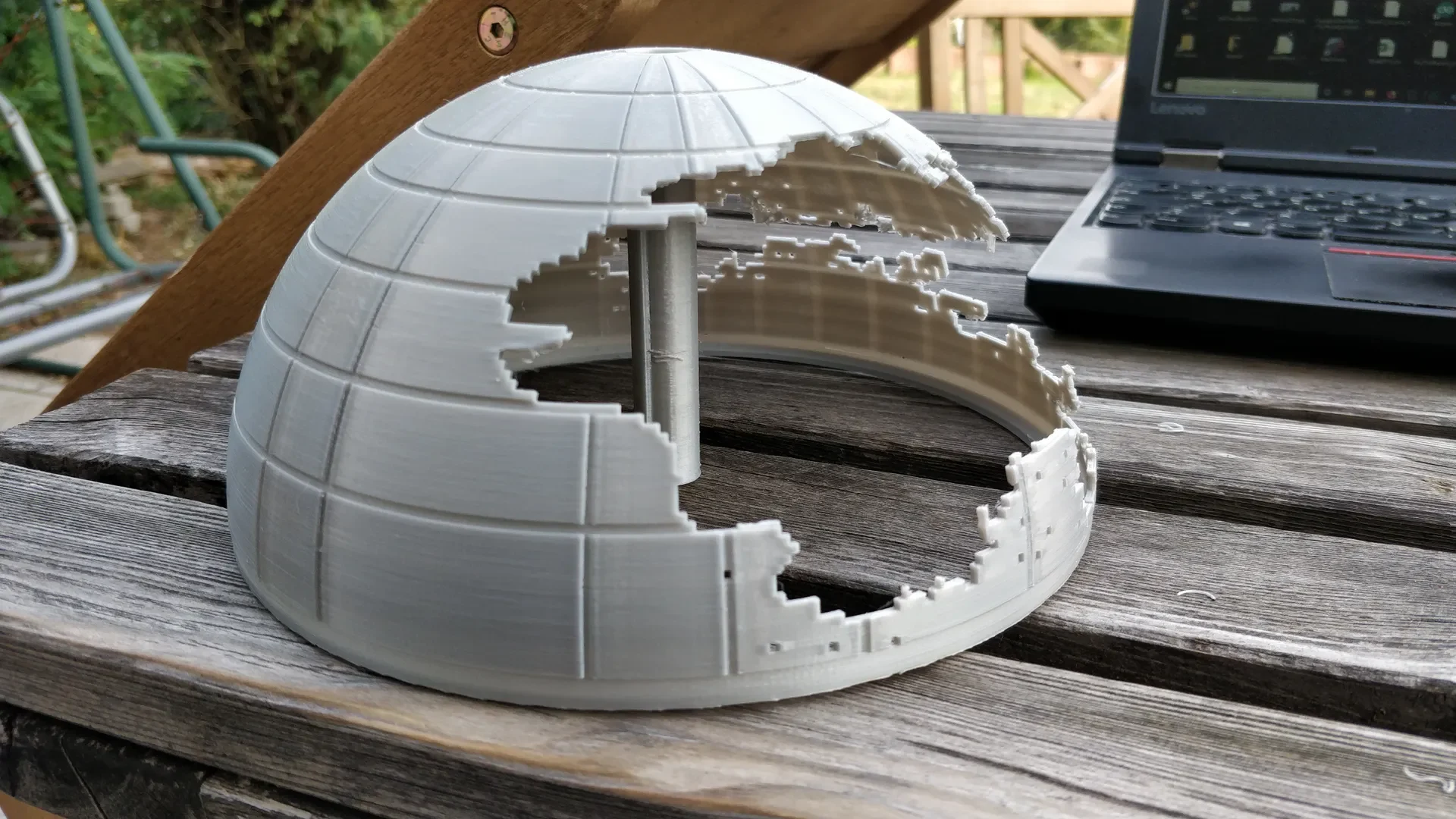

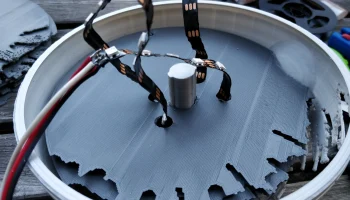

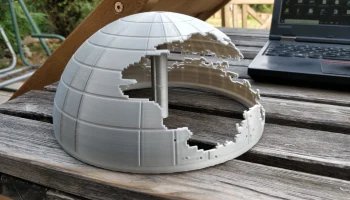

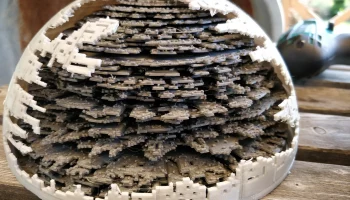

Мы работаем сверху вниз. Добавьте первые пять вкладок (1, 2, 3, 4, 5) к верхней ракушке — той, что без отверстия посередине. Во вставках с 6 по 31 добавьте 4 отверстия с помощью сверла диаметром 10 мм, если нашей целью является образование круга вокруг среднего отверстия. Убедитесь, что отверстия совпадают, чтобы создать что-то вроде 4 каналов для светодиодных лент. Теперь создайте 4 ленты по 10 светодиодов в каждой. Соедините 2 полоски трехполюсным кабелем длиной 5 см. Кабель + и — должен выдерживать ток 3А. Сигнальный кабель не выдерживает большой ток. Помните о направлении сигнала данных. Обычно эти светодиодные ленты работают только в одном направлении.

---
