Поворотный стол для отображения/фотосъемки/3D сканировани...

Я разработал этот проигрыватель для своего сына, так как он хотел показать свои игрушки и просто поиграть с ними. Его также можно использовать для фотографии, желательно для продуктов, или в качестве 3D-сканера. Хотя для последнего я его не использовал.

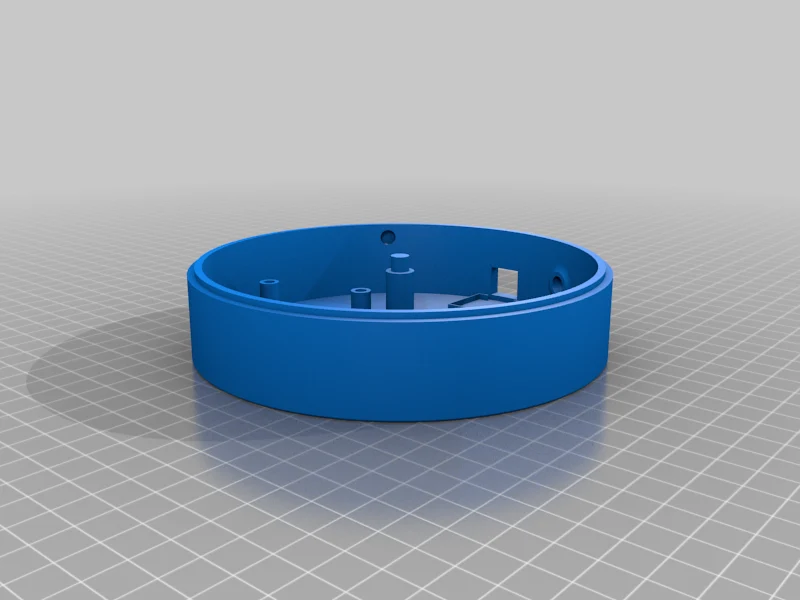

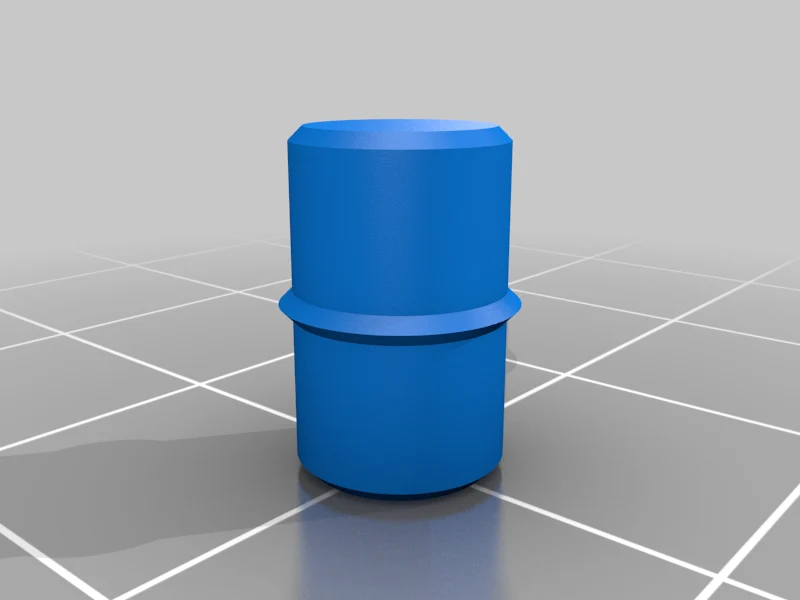

Я сделал все так, чтобы корпус Nano плотно прилегал к корпусу, но у других он может отличаться, поскольку я использовал клон. Прежде чем распечатать весь проигрыватель, я протестировал отпечатки меньшего размера, чтобы убедиться, что они подходят. Я включил файлы .Step, чтобы вы могли модифицировать файл или разрезать модель для тестовой печати. Если вы не хотите делать это сами, я буду рад загрузить. мои тестовые отпечатки — для корпуса Nano, USB-модуля и подшипниковых соединений. Для потенциометра я сделал фитинг плотным, чтобы мне не пришлось использовать контргайку, а ручка потенциометра сидела близко к корпусу.

Для проигрывателя использовалась нить eSun White PETG, которая отлично подошла. Моя первоначальная мысль заключалась в том, чтобы убрать светодиоды с платы драйвера двигателя, так как они светят через верхнюю часть стола из-за ненасыщенности цвета. Я могу перепечатать на eSun PLA+, так как это сплошной цвет.

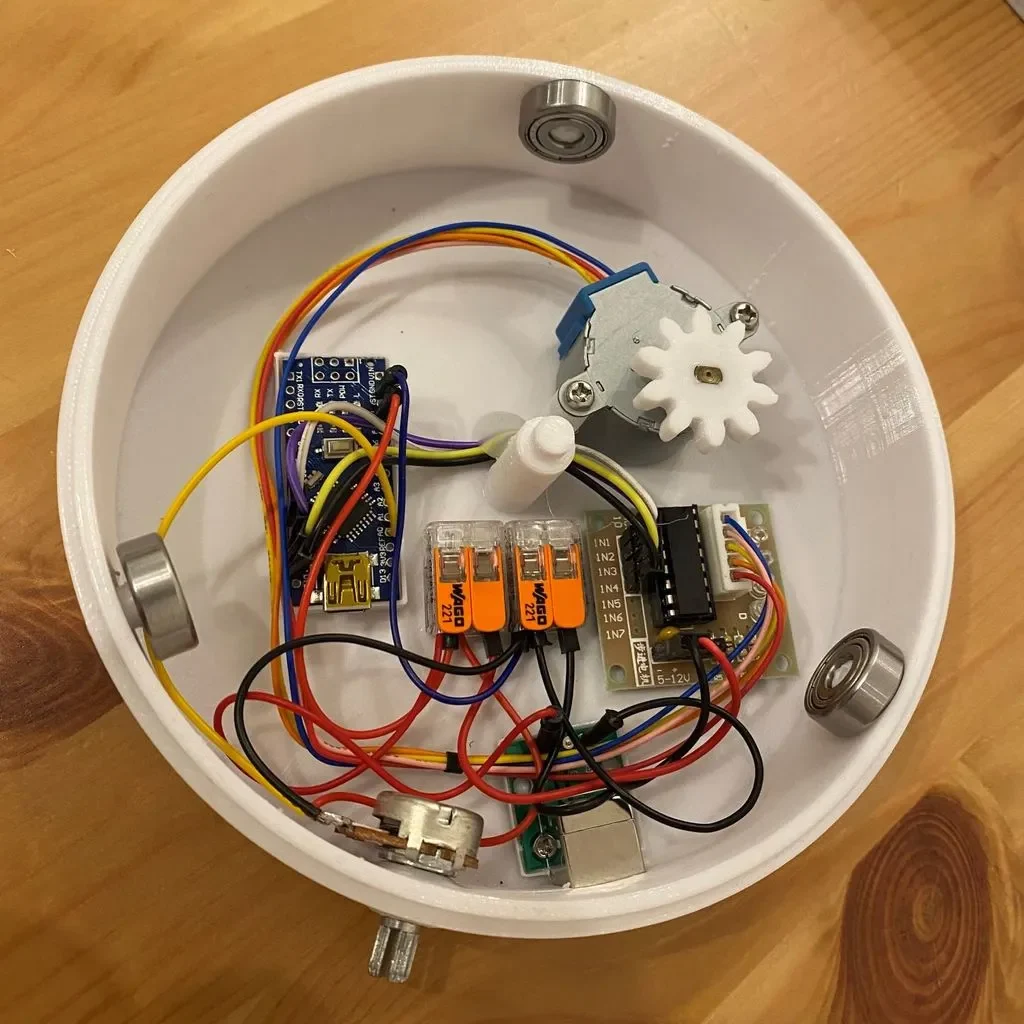

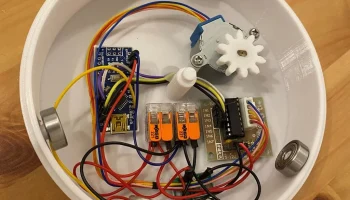

Электроника;

Arduino Nano (клон — я использовал модуль Elegoo)

Шаговый двигатель 28byj-48 и модуль ULN2003 для контроля скорости двигателя.

потенциометр 10К

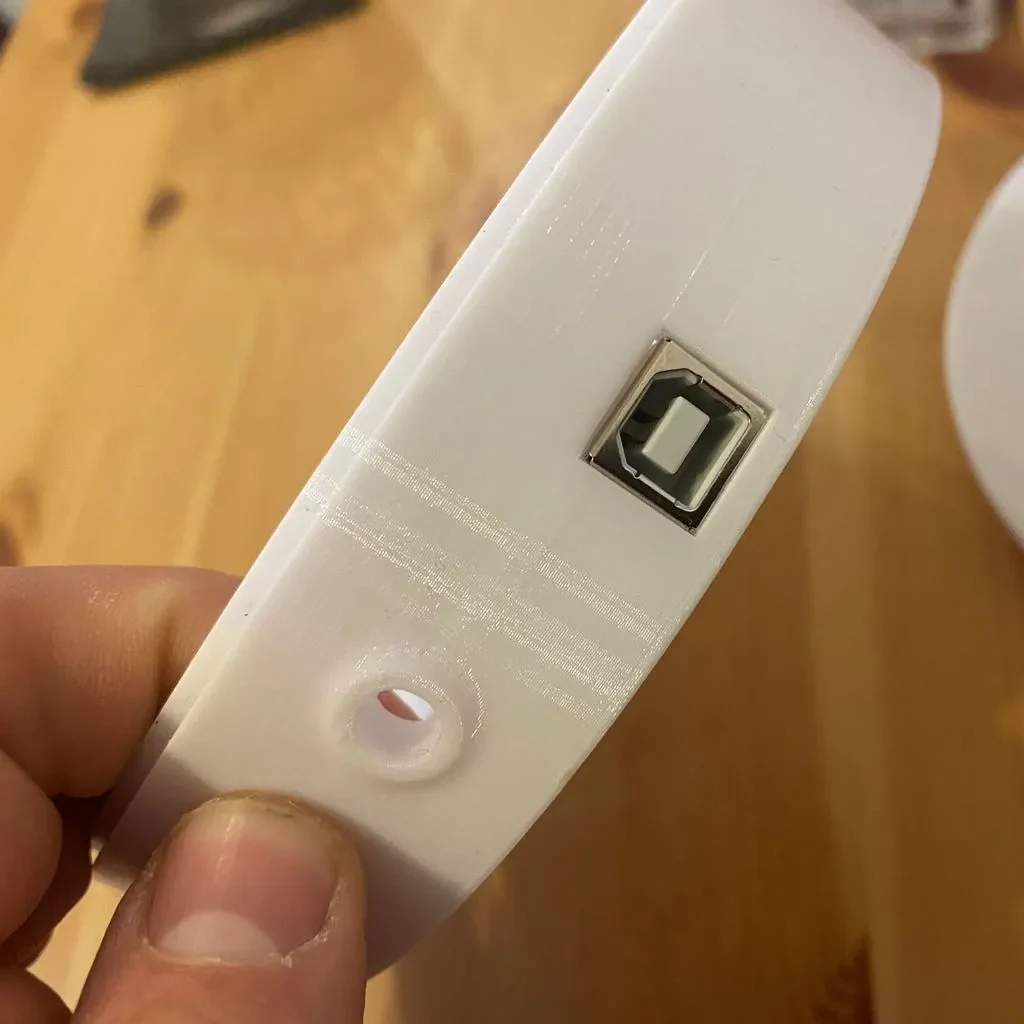

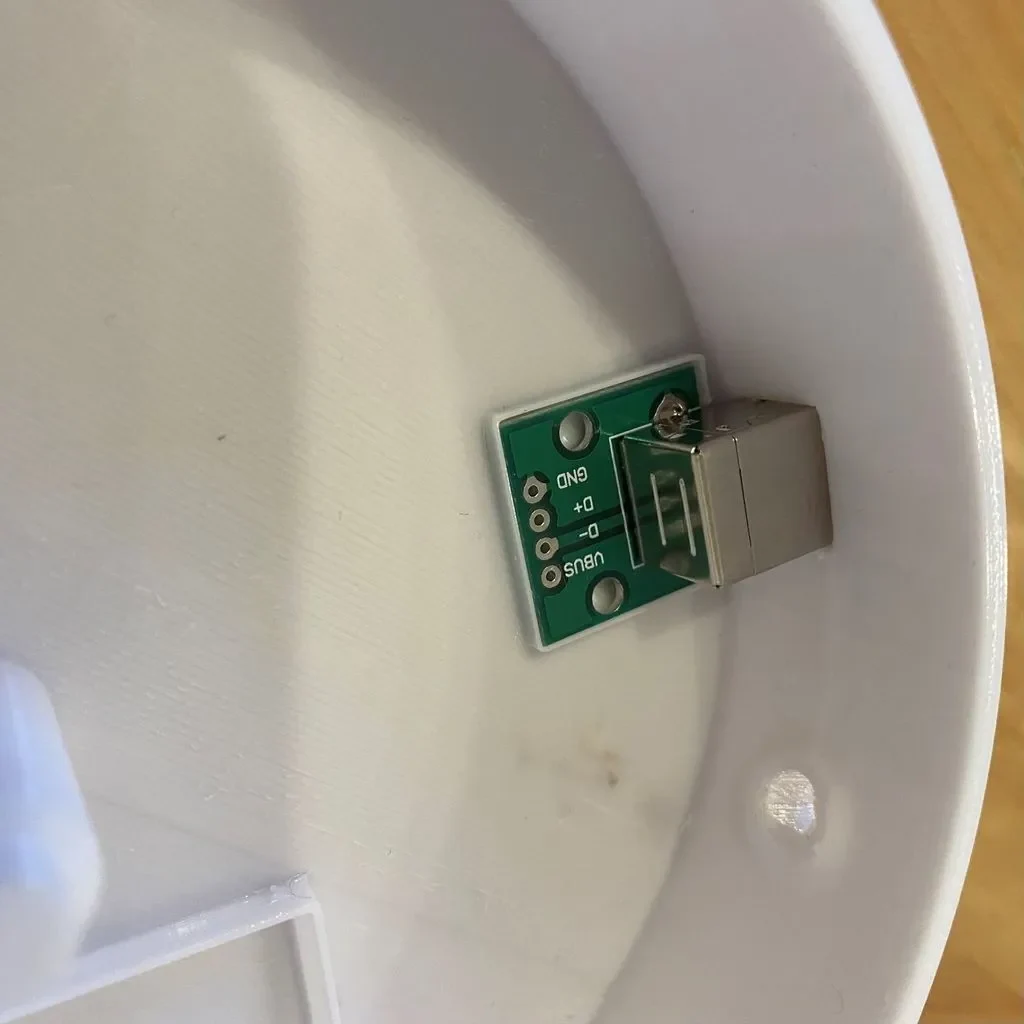

USB-модуль типа B (что касается моего сына, я думал, что он будет более прочным и менее склонным к выпадению)

Разъемы Ваго

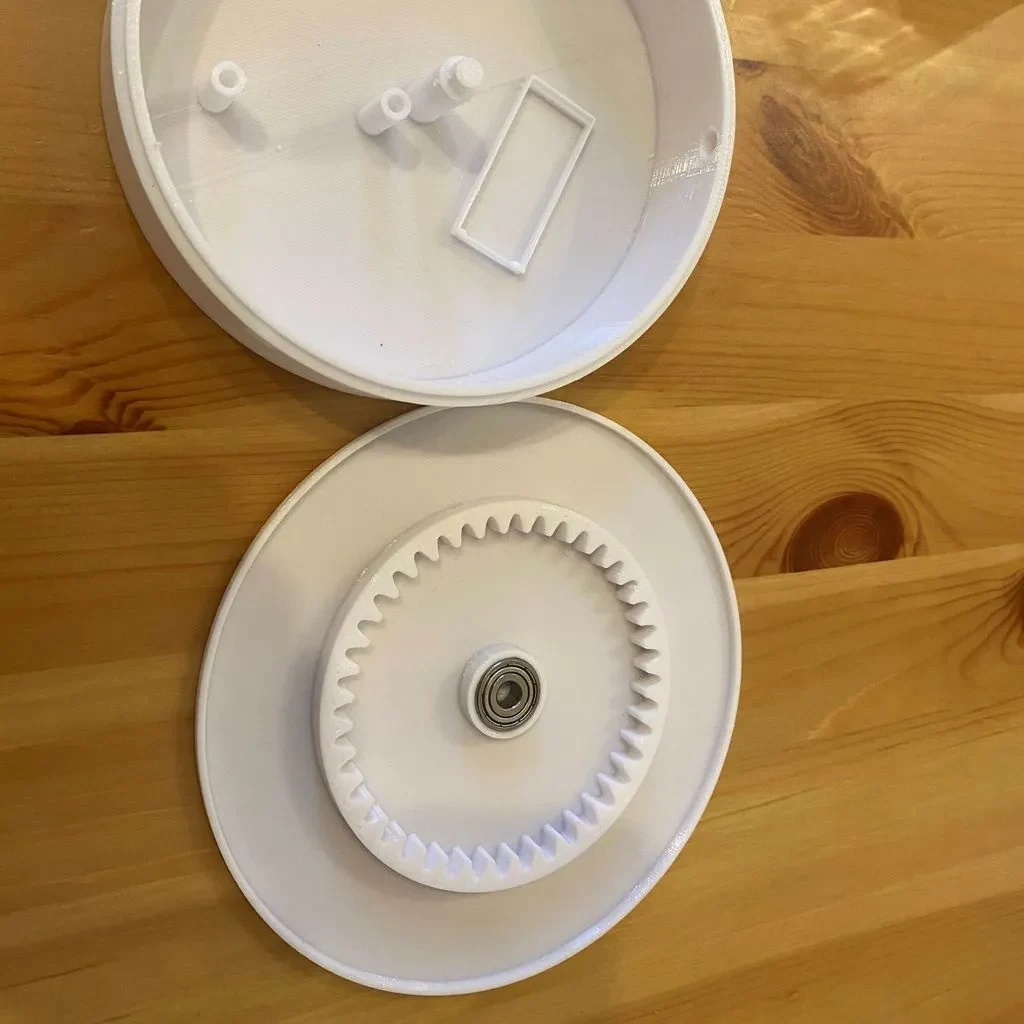

(три) подшипника 6x17x6

Латунные вставки М3 (но не обязательно)

Можно распечатать из PLA или PETG, но ниже я перечислю характеристики, которые использовал.

При необходимости я загружу код позже.

Было бы здорово увидеть ваши отпечатки, если вы сделаете это сами. Спасибо

РЕДАКТИРОВАТЬ: я добавил код Arduino, который использовал для этого проекта. Есть более красноречивые способы сделать то же самое, включающие вычисления и задержки, но это обеспечит нормальную работу схемы. Возможно, его придется настроить соответствующим образом из-за разного передаточного числа двигателей.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

200

Заполнение:

15

Нить: eSun PETG White
