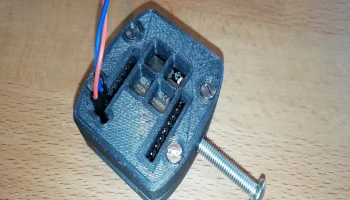

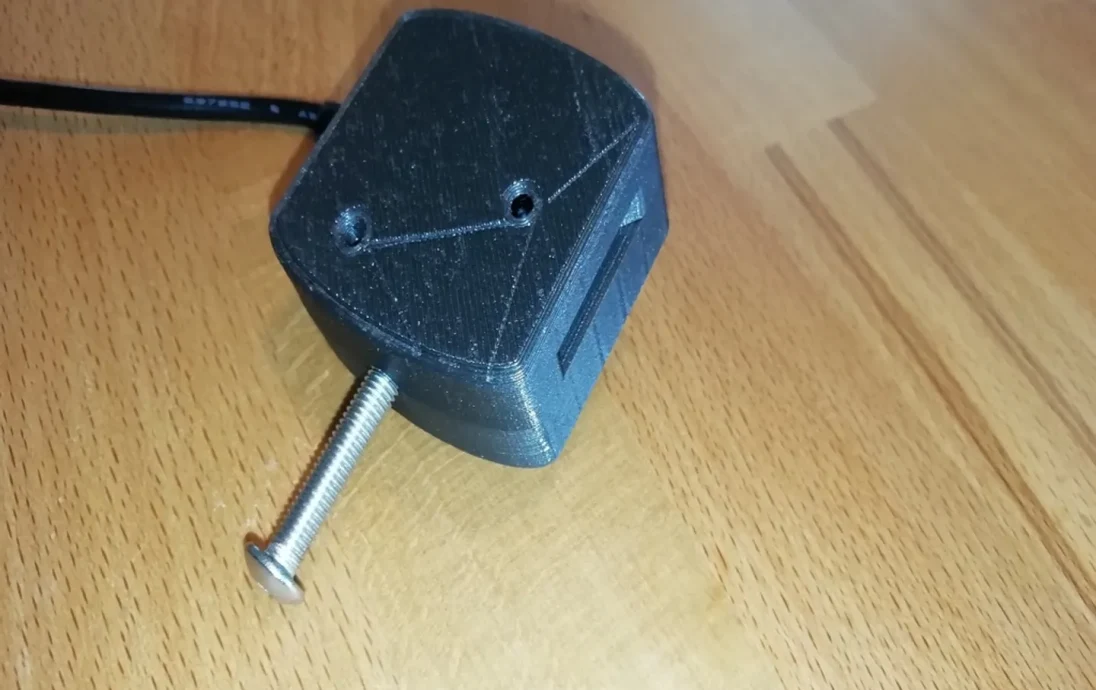

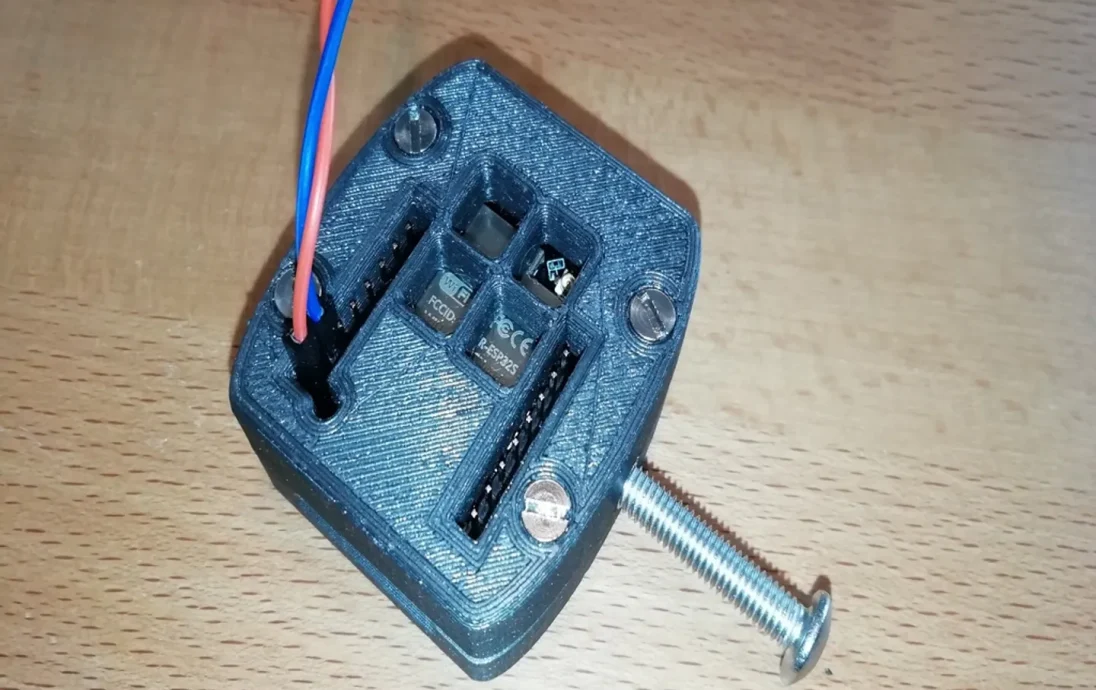

Корпус ESP32-CAM

Цели проектирования:

все части модуля закрыты корпусом
по-прежнему все функции доступны снаружи (сама камера, светодиодная вспышка, контакты, кнопка сброса, SD-карта)
достаточное охлаждение

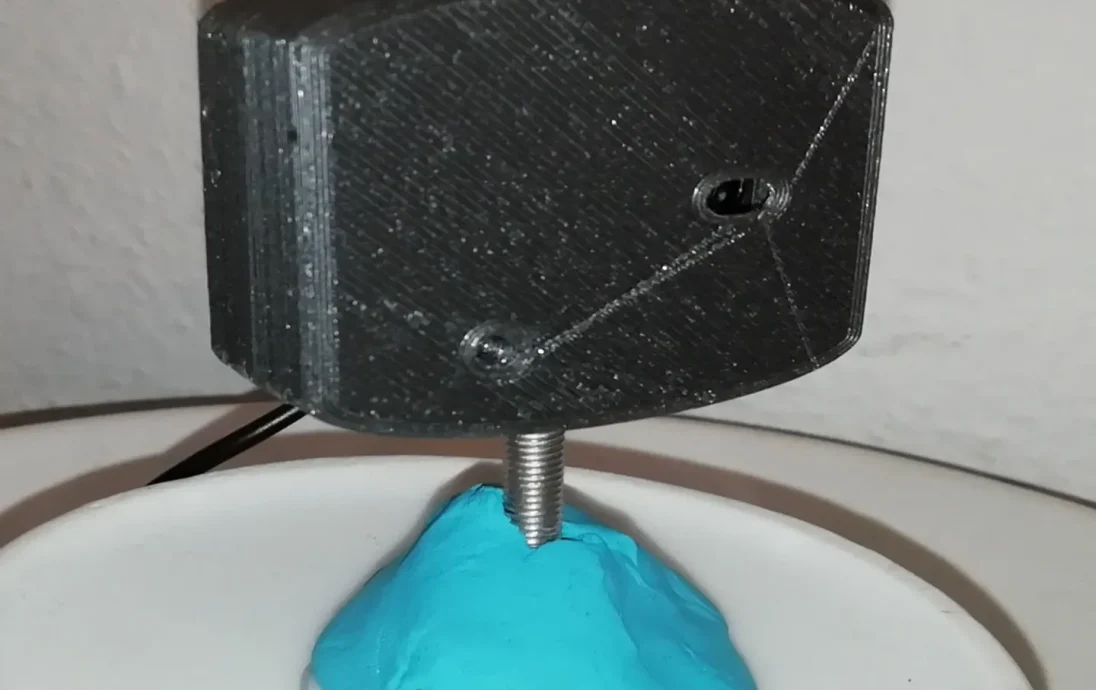

надежные варианты крепления
Протестировано на трех модулях, поэтому некоторые отверстия в окончательной версии подходят наиболее универсально. Необходимые компоненты, помимо двух печатных частей:

модуль wrover esp32-cam

две гайки М5

четыре винта, головка 60°, M3x16 (вкручены непосредственно в пластик). Для получения лучшей прошивки для этого модуля, которую я нашел, обратитесь к этому репозиторию GitHub:
https://github.com/v12345vtm/timelapse-ESP32-CAM
Сюда входит поддержка камеры, SD-карты, светодиодной вспышки и замедленной записи.
(Большое спасибо v12345vtm и jimvzee!)

Обновление:

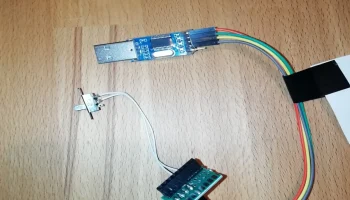

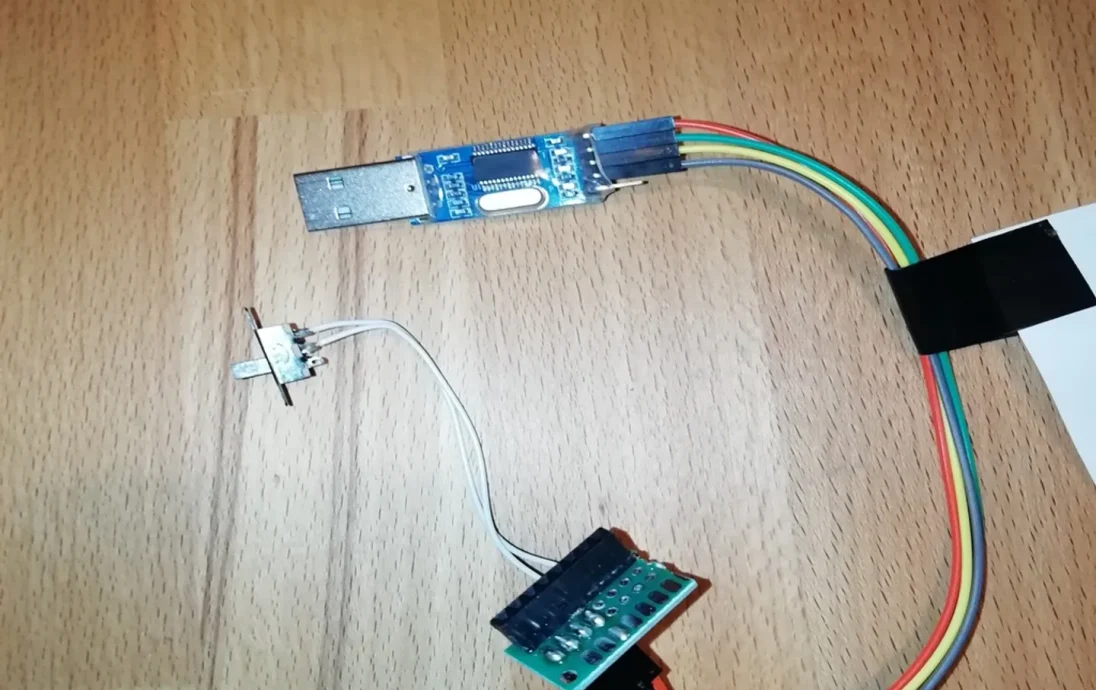

Добавил фото маленькой печатной платы, которую я сделал.
Он подключается к модулю (даже когда модуль находится в корпусе) для последовательной отладки или программирования (маленький переключатель для понижения уровня контакта 0 для программирования).

Настройки печати

Бренд принтера:

Анет

Принтер:

А8

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

26

Нить:
СОВА PETG Серый
