Улучшенный корпус Olimex ESP32-POE (миди)

При всем уважении ко всем, кто поставлял здесь чехлы для Olimex ESP32-POE, ни один из них мне не нравится, извините! В итоге я сделал свой собственный набор кейсов:

Мини-корпус длиной 100 мм, шириной 35 мм и высотой 35 мм, в котором находится только плата.

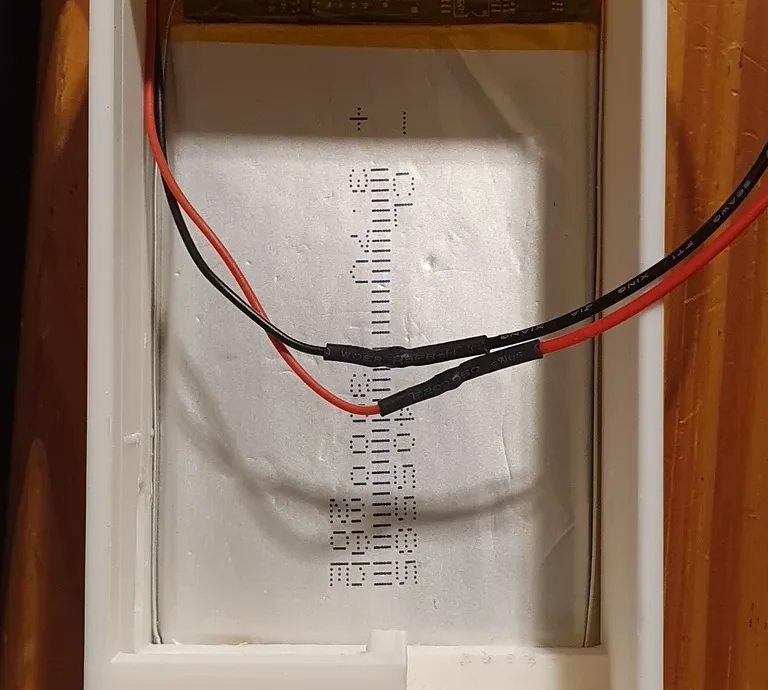

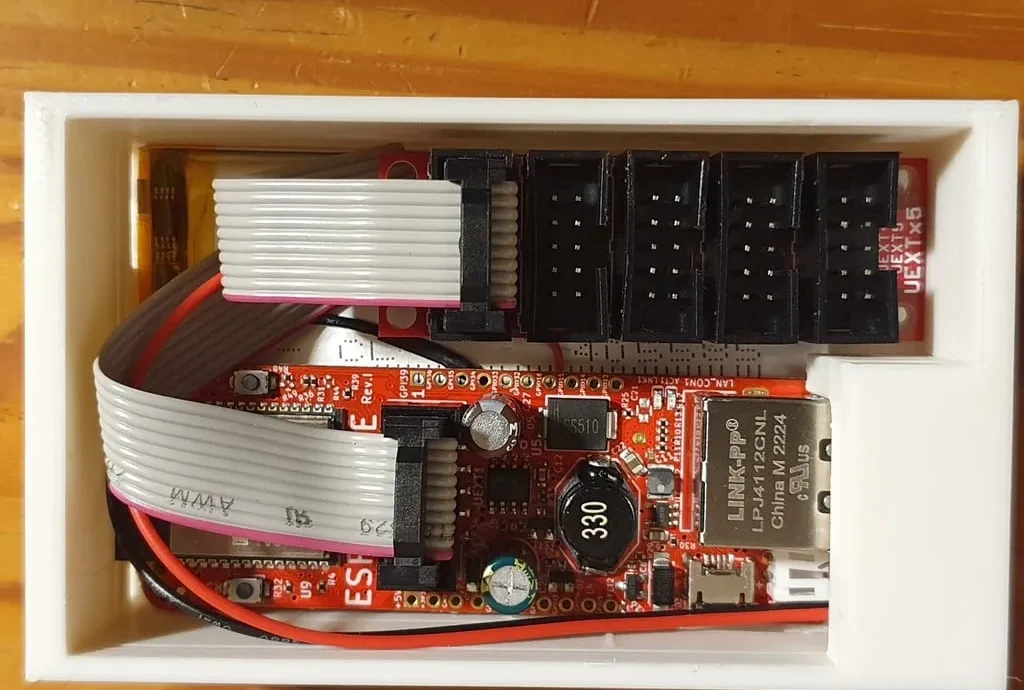

Миди-корпус длиной 100 мм, шириной 60 мм и высотой 35 мм, в который дополнительно можно вместить батарею емкостью 2400 мАч и коммутационную плату Olimex UEXT или любое периферийное устройство аналогичной ширины (20-25 мм).
Корпус макси длиной 100 мм, шириной 140 мм и высотой 35 мм представляет собой корпус среднего размера с дополнительной термически отделенной секцией шириной 75 мм для таких вещей, как датчики температуры или реле. Термически разделенная секция имеет напечатанные смещенные крепления для винтов M2,5-M3. Я выбрал 75 мм, так как самая большая коммутационная плата, которая у меня есть, не считая блоков реле, составляет 65 мм.

У каждого из них есть свой собственный элемент Thingiverse, связанный с ним.

Все кейсы имеют одинаковое основание и могут повторно использовать крышки и т. д. Вот мои цели при проектировании:

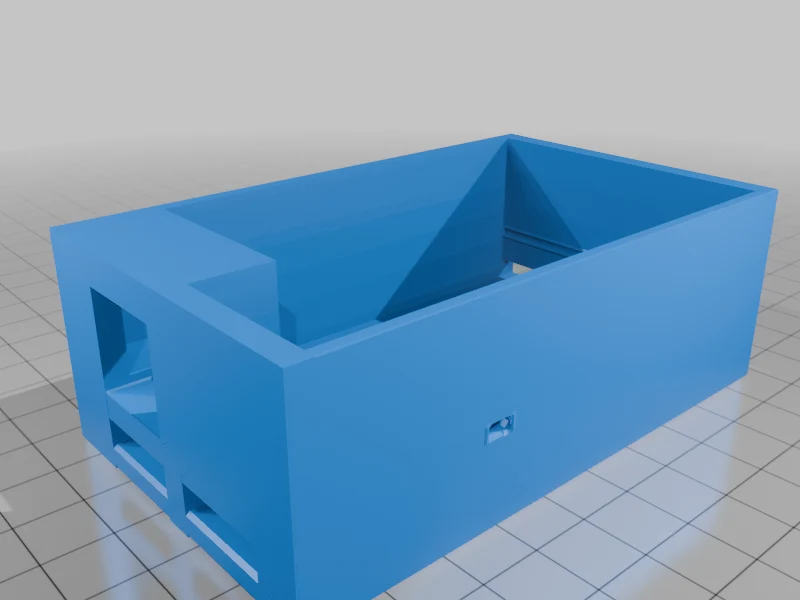

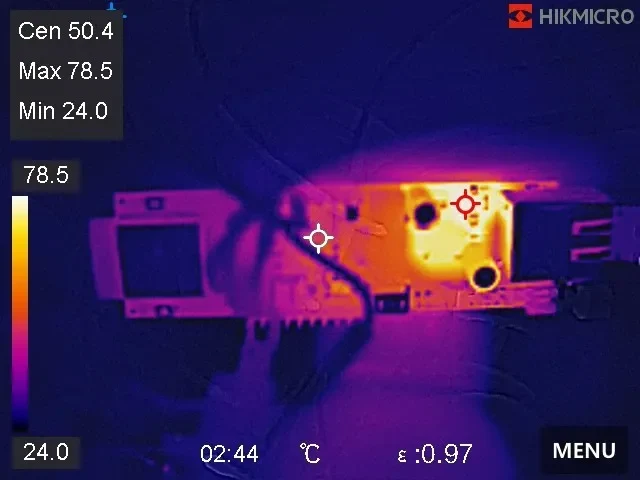

Olimex ESP32-POE, являющееся PoE-устройством стоимостью менее 20 евро, нагревается при температуре около 80 C в режиме холостого хода, а ожидается 120 C, если вы потребляете все четыре ватта, на которые оно способно, из Ethernet. Что мне не нравится в других корпусах, так это то, что они помещают пластик прямо рядом со схемой преобразования горячей энергии рядом с портом Ethernet (см. Прилагаемую тепловизионную фотографию). Если это PLA, он превратится в беспорядок, PETG потеряет структурную устойчивость, и даже ABS может расползаться. В моих корпусах между пластиком и горячими компонентами имеется полный 10-миллиметровый вентилируемый воздушный зазор, распределяющий тепловую нагрузку, и я использую гораздо более толстое основание, чем в некоторых других корпусах.
Иногда хочется вкрутить в корпус саморезы, чтобы закрепить коммутационные платы и датчики, а для этого нужно хорошее толстое основание. Я сделал себе основание толщиной 4 мм с равномерно расположенными потайными отверстиями для винтов, которыми можно закрепить корпус.

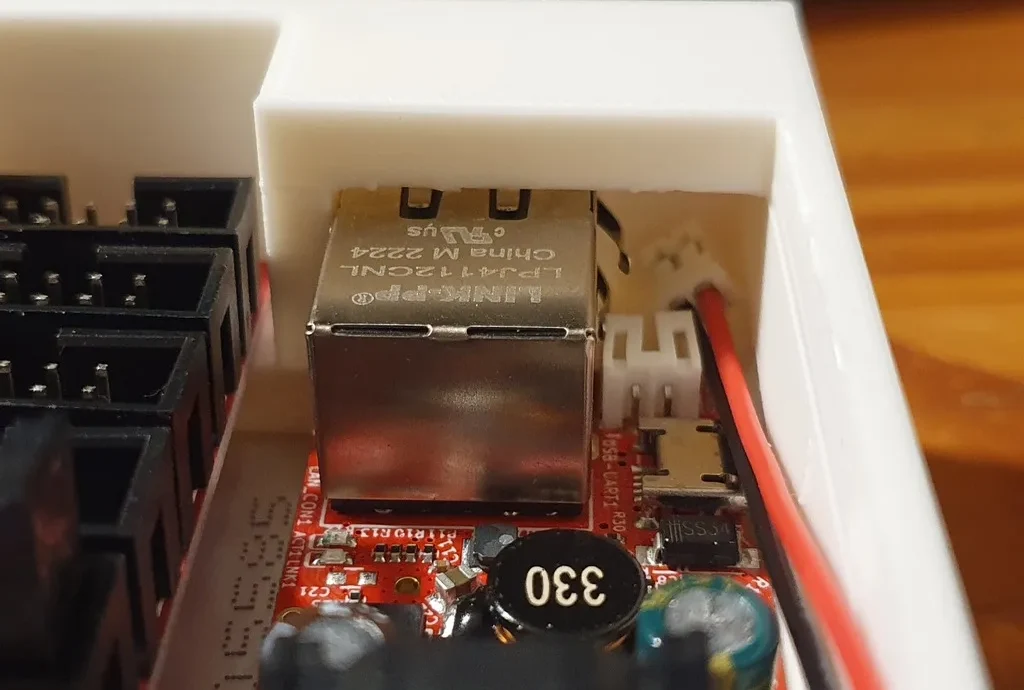

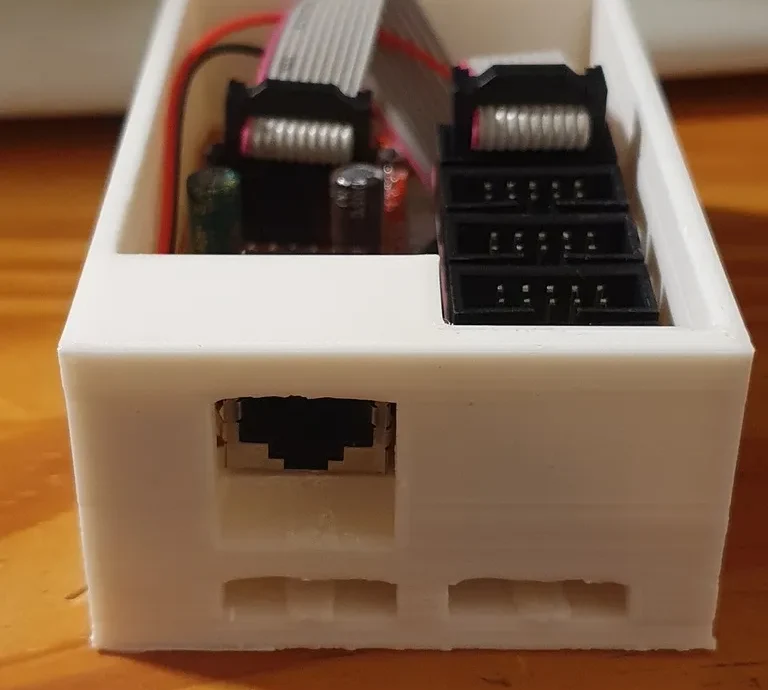

В других случаях не все порты и разъемы Olimex ESP32-POE доступны для использования. Часто загораживается разъем аккумулятора, порт USB или даже припаянные выводы по бокам. Мои кейсы раскрывают все, что есть у правления, в полном объеме, беспрепятственно. Я даже сделал отверстие, чтобы вы могли видеть светодиоды Ethernet.
Порт Ethernet на ESP32-POE имеет металлические пружины по бокам, и я видел несколько других случаев, когда это использовалось. В моем случае они используются для обеспечения обратного давления, удерживая антенну Wi-Fi платы в пазе в задней части корпуса, тем самым удерживая плату. Это также означает, что для того, чтобы вставить и вытащить плату из корпуса, нужно лишь немного нажать и щелкнуть.

Размер этих корпусов соответствует версии L Olimex ESP32-POE, то есть версии > 2021 года со схемой PoE с более низким тепловыделением. Даже в этом случае резистор R42 всегда потребляет минимум 0,5 Вт при PoE, поэтому в режиме ожидания будет выделяться около 0,8 Вт тепла. Лично я бы не рискнул использовать обычный PLA, лучше исполь��овать специальный PLA, более стабильный при высоких температурах. PETG начинает становиться немного мягким после 50 C, но должен сохранять свою целостность до 65 C. Я тестировал печать этого футляра из PETG, и получилось прекрасно. ABS, очевидно, является лучшим выбором, если ваш принтер может это сделать, он должен сохранять целостность до 80 C. Однако ABS дает немного большую усадку.

Я подобрал эту модель для PETG, и в результате она стала плотно прилегать к ABS. Это не помеха, просто будьте готовы к некоторой настойчивости, если вы печатаете из АБС-пластика. На изображениях выше показан белый пластик ABS, и я могу подтвердить, что плату можно вставлять и снимать из пластика ABS с небольшими хлопотами. Толщина корпуса несколько излишняя для ABS, который намного прочнее, чем PETG, но для PETG они идеальны — достаточно тонкие, чтобы не тратить материал зря, но не более того.

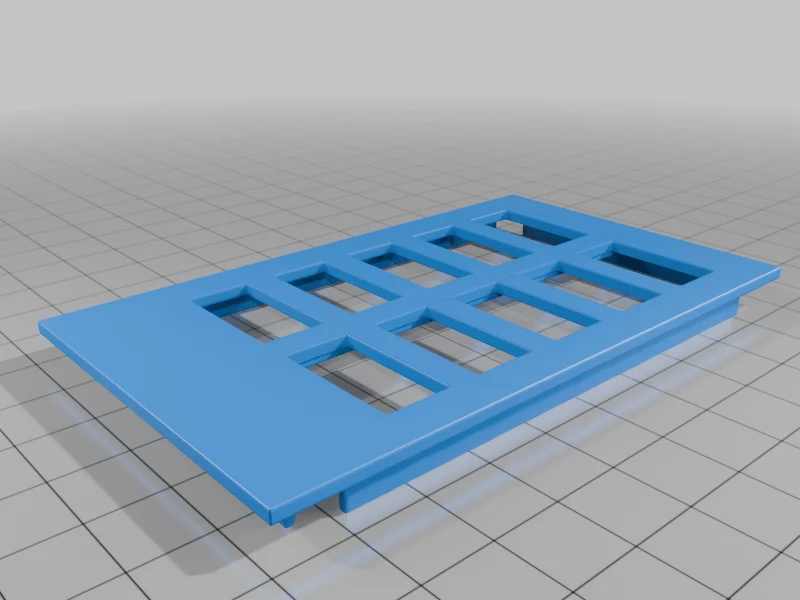

Отверстия в крышке спроектированы таким образом, чтобы через них можно было без проблем пропустить кабель Olimex UEXT. Крышка плотно прилегает к мини-футляру, и я придал ей толщину 2 мм, чтобы при печати в PETG она не выглядела плохо.

Лично я считаю, что эти кейсы в значительной степени идеальны, но я с нетерпением жду возможности увидеть, какие ремиксы вы все сделаете. Наслаждаться!

Настройки печати

Бренд принтера:

Anycubic

Принтер:

Кобра Го

Плоты:

Н
