ESP32 BOX

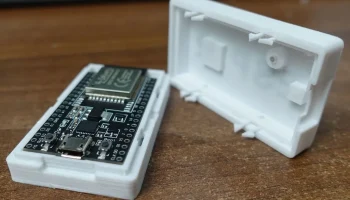

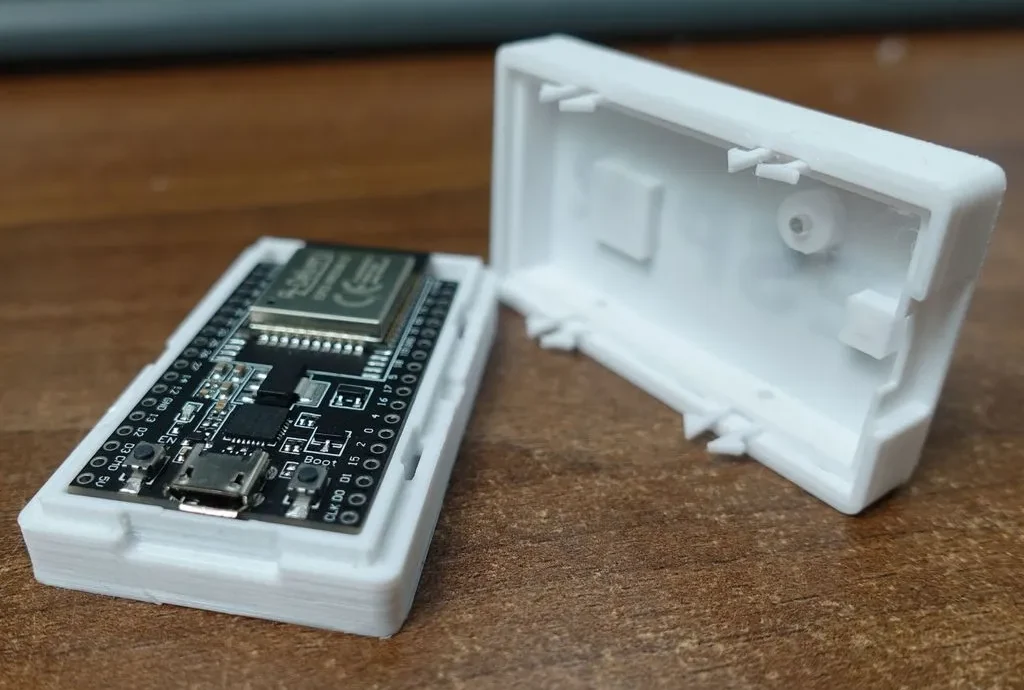

Это коробка для платы ESP32 DevKitC.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Нить: дословно PETG белая и прозрачная.

СОВЕТЫ ПО ПЕЧАТИ

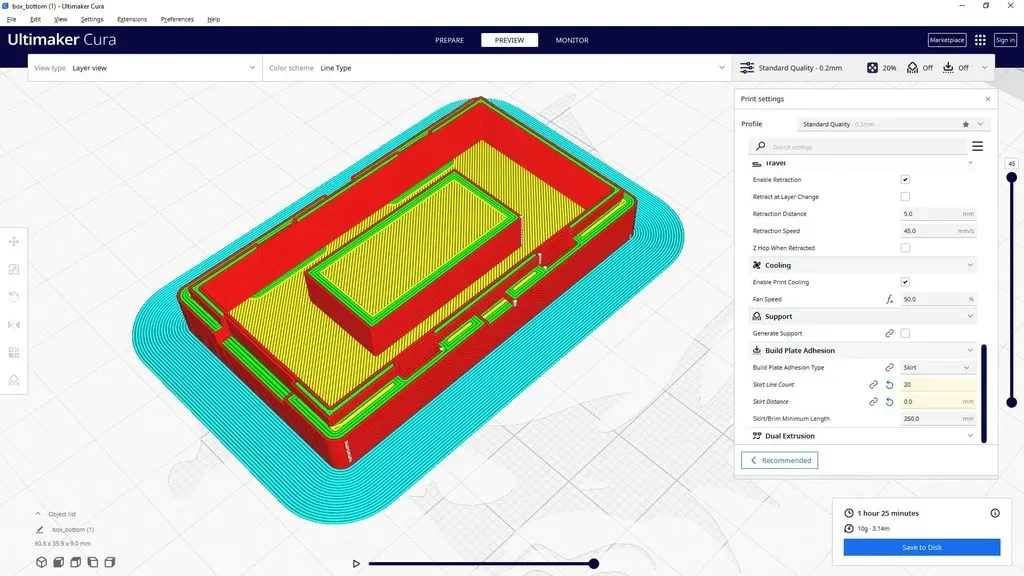

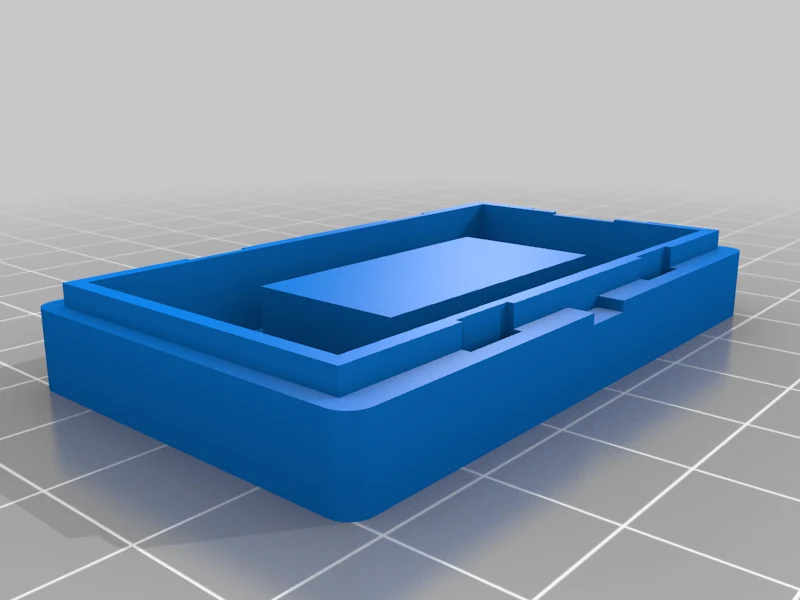

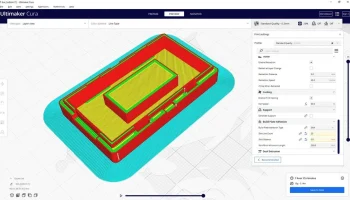

Файл: box_bottom

Следующие настройки помогают устранить изгиб уг��ов:

Настройки Cura: Юбка типа адгезии рабочей пластины; Расстояние до юбки 0; Количество линий юбки 20

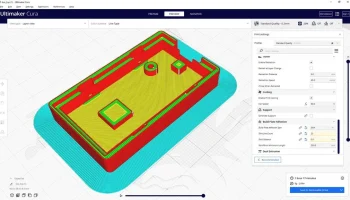

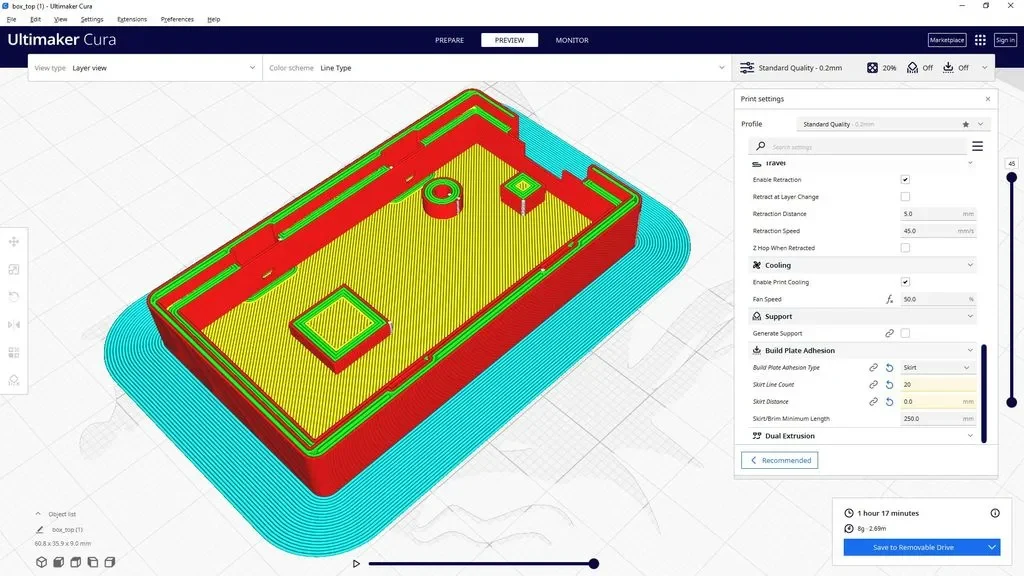

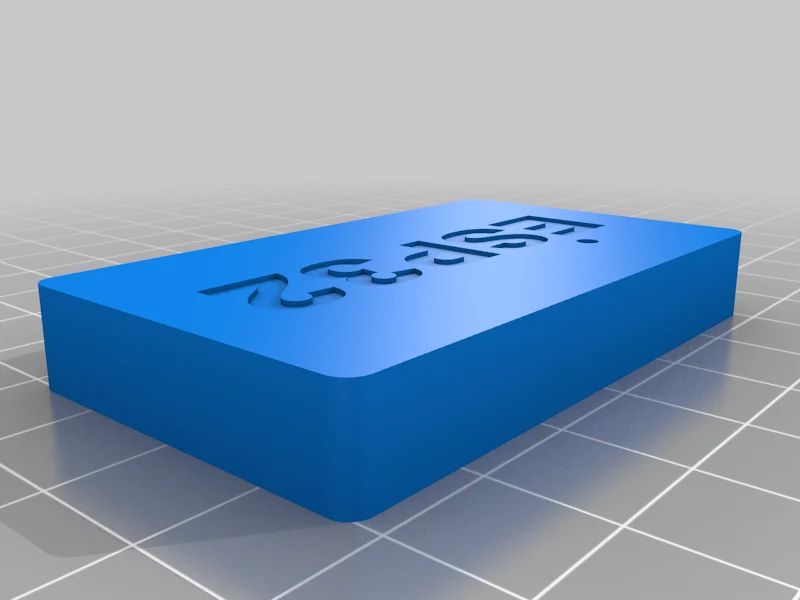

Файл: box_top

Следующие настройки помогают сделать верхнюю поверхность красивой и гладкой и исключить изгиб углов:

распечатай его вверх ногами
Настройки Cura: Юбка типа адгезии рабочей пластины; Расстояние до юбки 0; Количество линий юбки 20
Если у вас возникли проблемы с печатью букв, в Cura вы можете замедлить начальную скорость слоя до 5, но в этом нет необходимости.

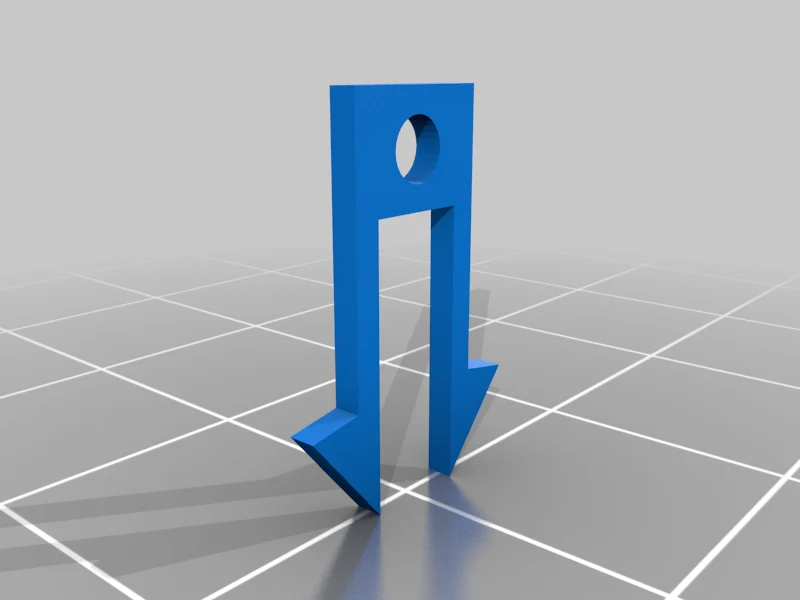

Файл: latch_print_4x

Всего вам понадобится четыре защелки. Чтобы распечатать их:

убедитесь, что вы распечатали его ровно, чтобы он оставался прочным
в Cura вы можете использовать функцию Multiply для печати 4 частей одновременно (вы можете добавить еще 1, если одна из них не будет печатать идеально)
Настройки Cura: Скорость печати 15; Скорость печати начального слоя 5; Расстояние втягивания 3 мм

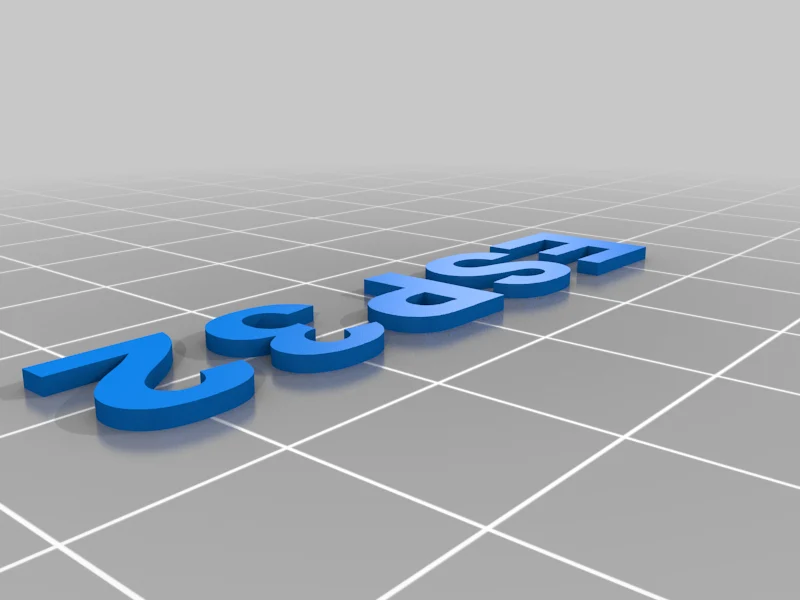

Файл: буквы

Чтобы сделать их красивее:

распечатайте их вверх ногами
распечатайте больше копий, на случай, если письмо было напечатано неправильно
Настройки Cura: Скорость печати 15; Скорость печати начального слоя 5; Расстояние втягивания 3 мм
вы можете использовать нить другого цвета или покрасить их после печати (я использовал акрил черного цвета)

Файл: Light_pipe

Это необязательно. Вам не обязательно его распечатывать. Просто отрежьте небольшой кусок (длиной 6,1 мм) от прозрачной нити диаметром 1,75 мм. Это будет использоваться в качестве световода, выглядит очень красиво (лучше, чем просто дырка).

Пост-печать

Здание

Шаг 1: Очистите все

Шаг 2: Вста��ьте защелки, зафиксируйте их небольшим кусочком нити и скрепите все вместе каплей суперклея.

Шаг 3. С помощью суперклея поместите буквы в верхней части коробки.

Шаг 4. Поместите световую трубку в отверстие для светодиода.

Шаг 5: Разместите доску

Шаг 6: Закройте коробку

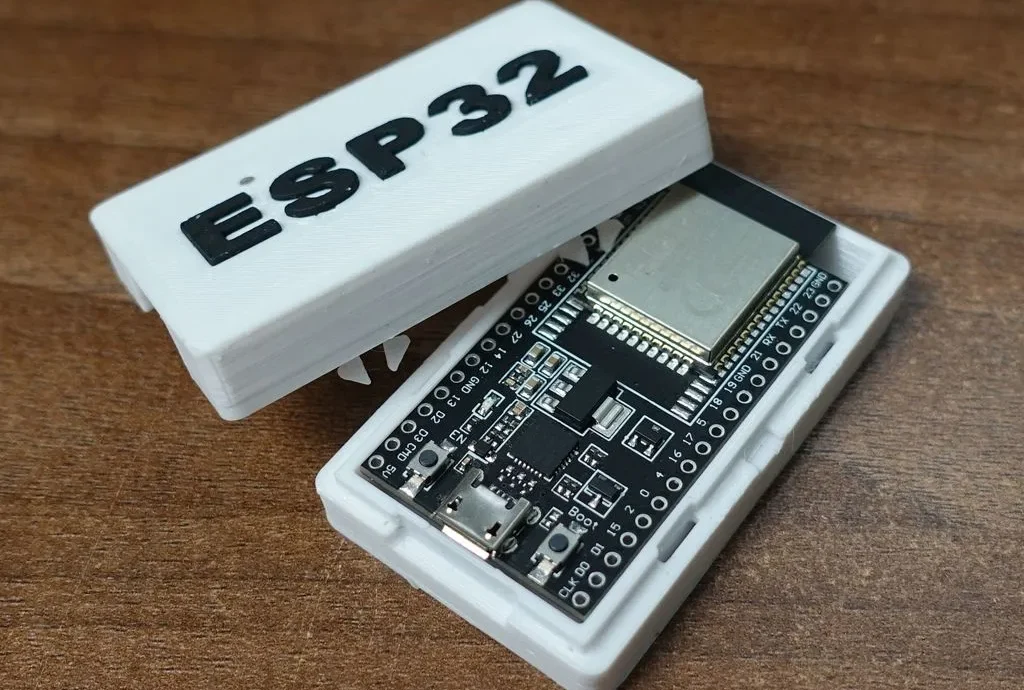

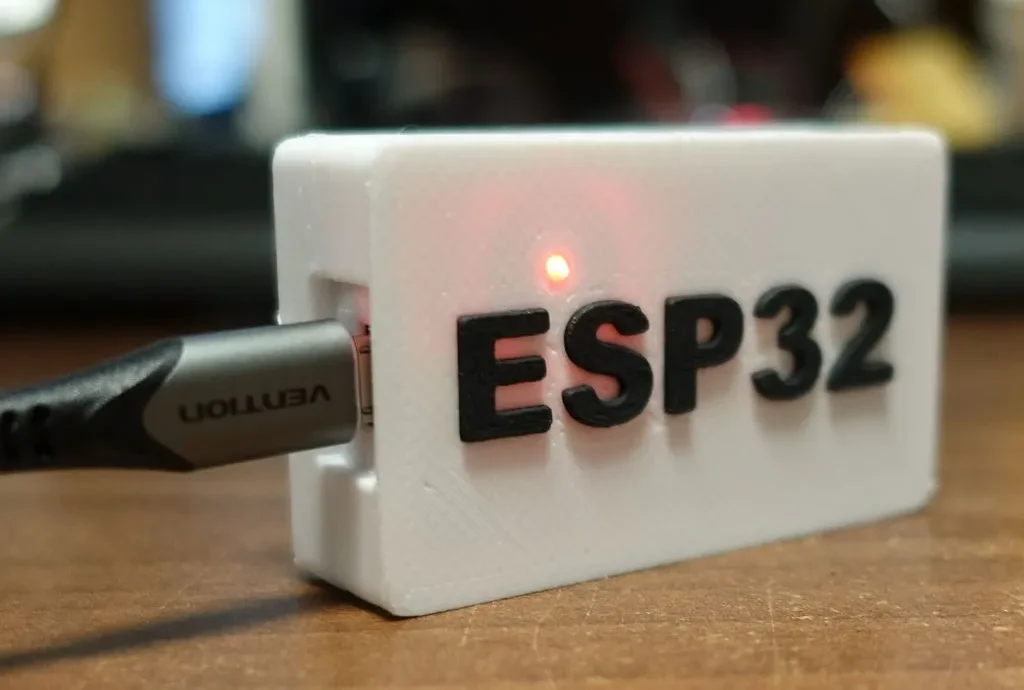

Шаг 7: Готово
