Чехлы Adafruit Feather ESP8266/ESP32

Arduino и пр.

Источник:

www.printables.com

Эти чехлы совместимы со следующими платами Feather:

Adafruit Feather HUZZAH с ESP8266 WiFi: https://www.adafruit.com/product/2821

Adafruit HUZZAH32 — перьевая доска ESP32: https://www.adafruit.com/product/3405

Перо ESP8266

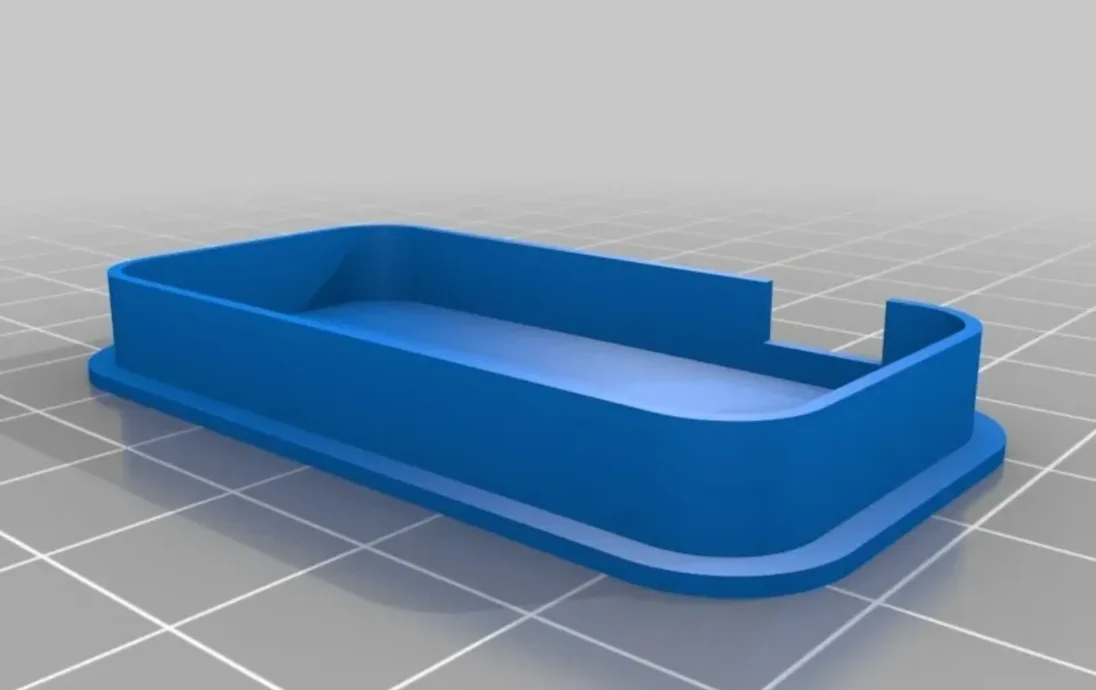

Верхняя крышка

Выберите один из следующих вариантов (с расширением .stl):

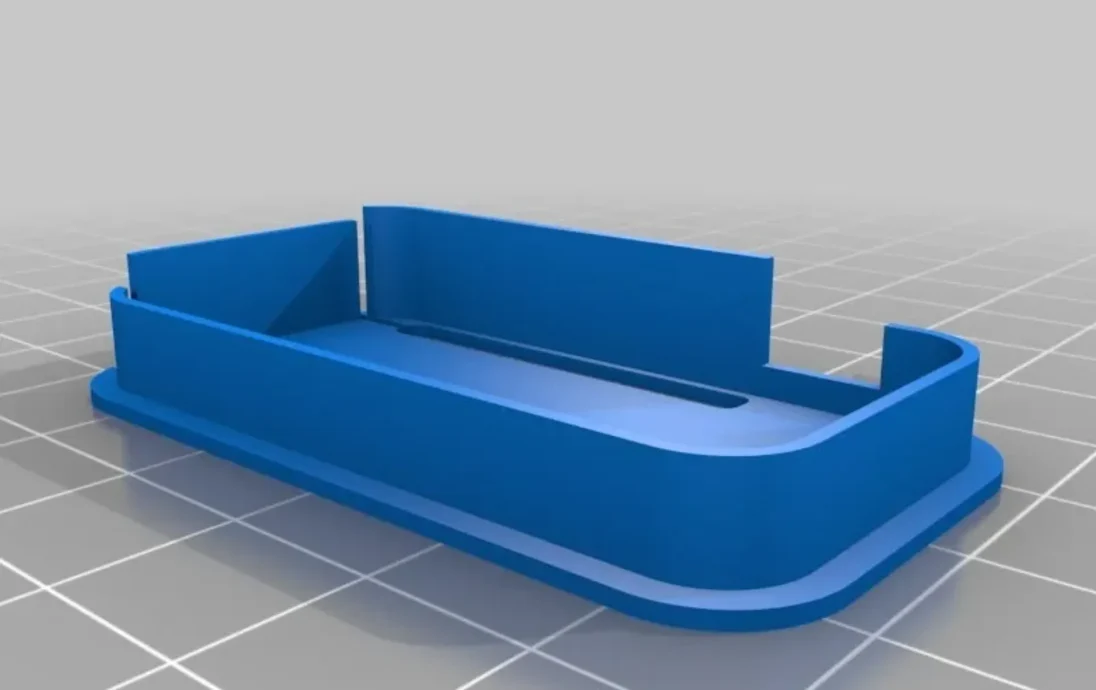

крышка-перо-прорезь: Крышка корпуса с прорезями сверху для провода. Концевые пазы можно использовать для ловли проводов, которые уже были прикреплены/припаяны во время прототипирования.
крышка-перо-топ-закрыто: Полностью закрытый/закрытый верх.
крышка-перо-прорезь-верхнее удержание: Если ваша машина не печатает штифты нижней части корпуса правильно, отломите верхнюю часть и используйте эту крышку (она прижимается к порту USB и антенне печатной платы, поэтому желательно использовать ее в качестве последнего варианта).

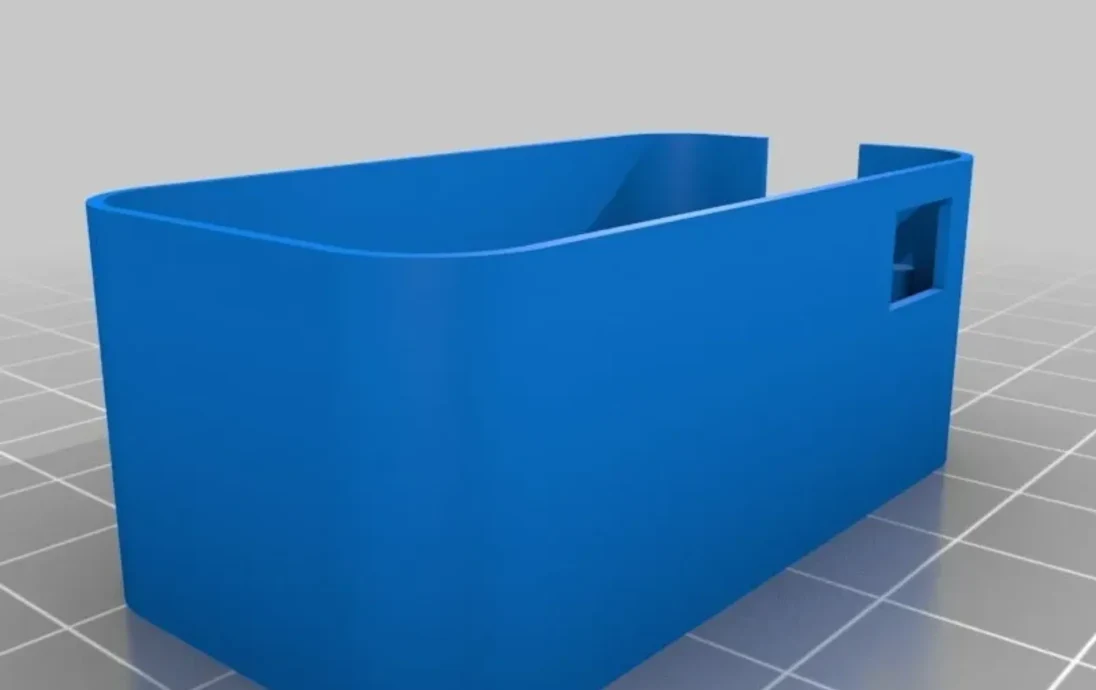

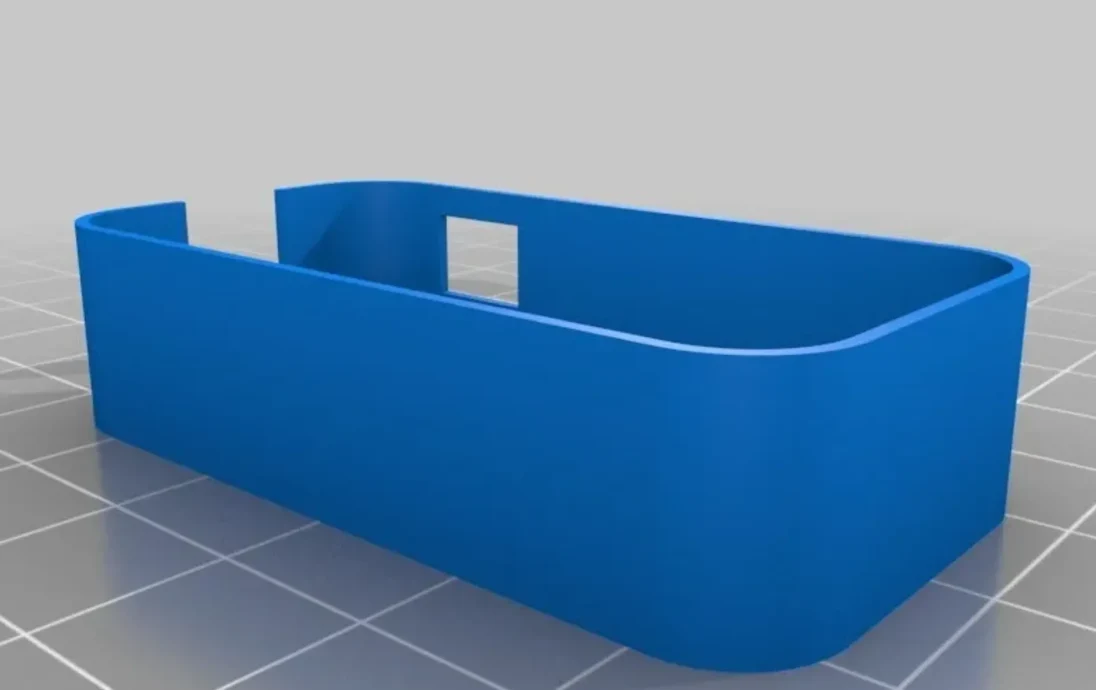

Нижний корпус

Выберите один из следующих вариантов (с расширением .stl):

перо-esp8266-дно-закрыто: Корпус без вырезов для заголовков.
перо-esp8266-bottom-slotted: Корпус с вырезами внизу для заголовков.

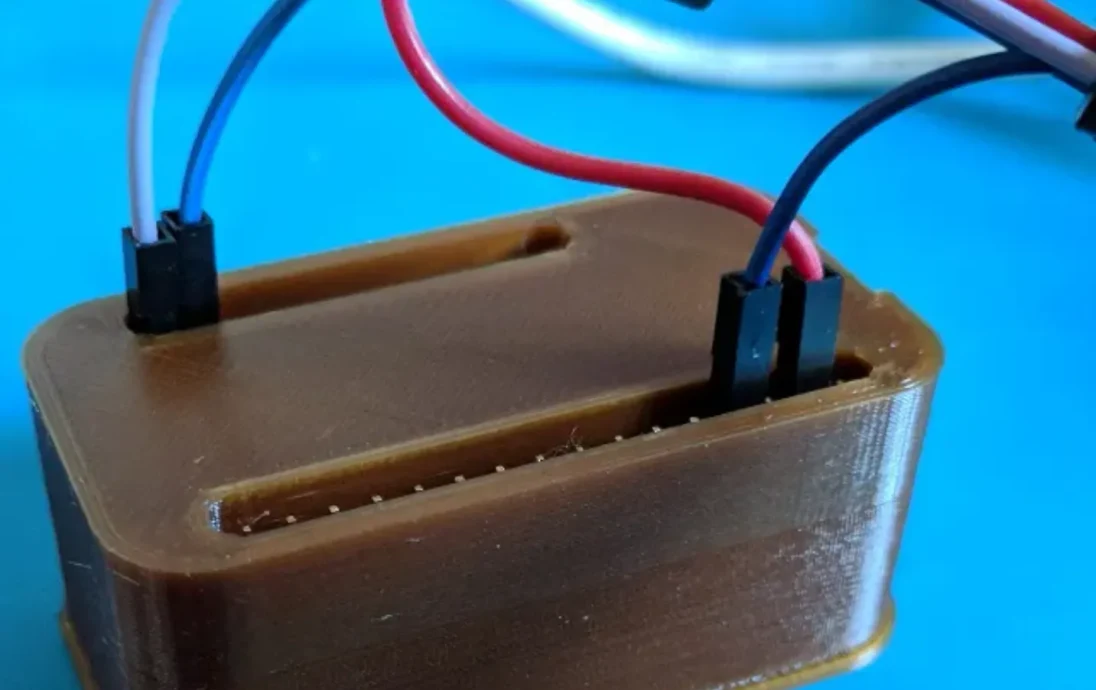

перо-esp8266-bottom-header-shrouded: перевернутый корпус для плат с припаянными разъемами для макетирования. Используйте с любыми верхними и гнездовыми разъемами типа Dupont.
Перо ESP32

ESP32 имеет ту же верхнюю крышку, что и ESP8266, поэтому выберите любую из вышеперечисленных и добавьте нижнюю крышку.

Верхняя крышка

Выберите крышку из раздела ESP8266 выше.

Нижний корпус
esp32-feather-bottom: в этом корпусе задние штифты обрезаны пополам, чтобы они подходили друг к другу, поскольку модуль ESP32 закрывает часть задних отверстий. После печати может потребоваться некоторая доработка в зависимости от допусков нити/принтера (или просто отсоедините их и попробуйте крышку с верхним креплением).
esp32-feather-bottom-slotted: корпус ESP32 со слотами для разъемов, выходящих снизу.

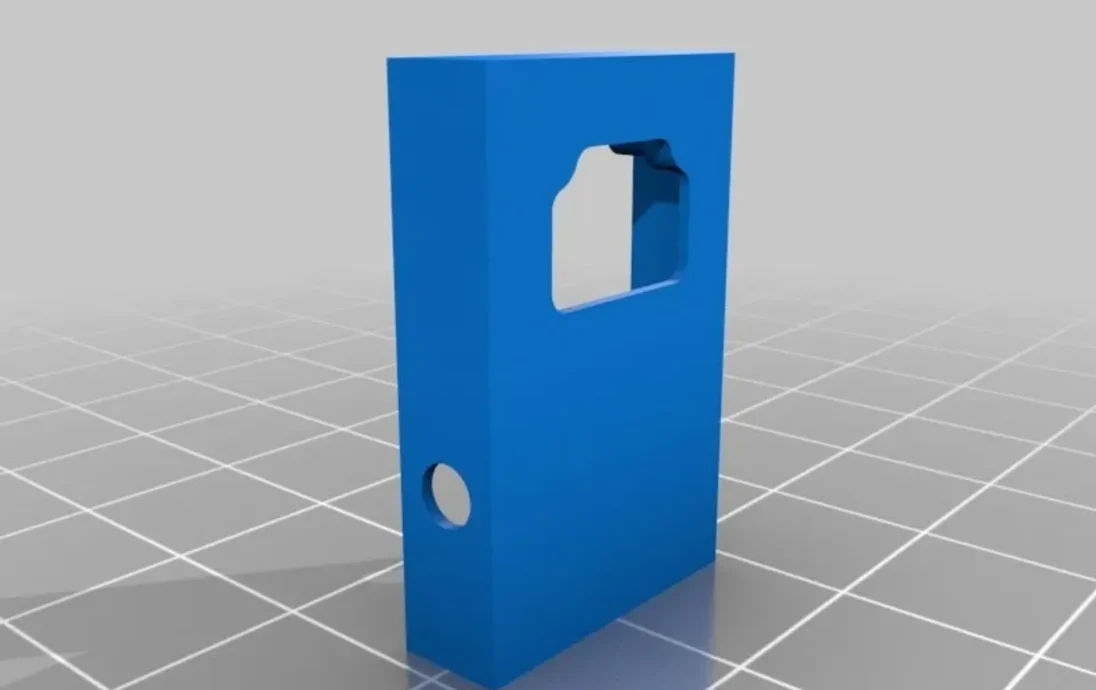

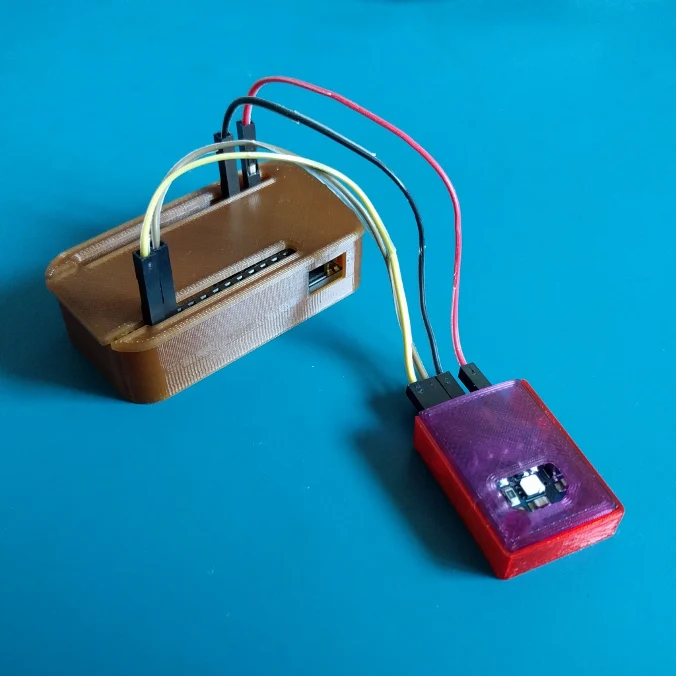

Si7021 Коммутационный корпус датчика влажности/температуры

Верхняя и нижняя часть корпуса датчика влажности/температуры Si7021 спроектированы вокруг этой конкретной пла��ы: https://www.adafruit.com/product/3251
