Чехол ePaper 2,9 дюйма для ESP32 и аккумулятора

Обновление 08.01.2019:

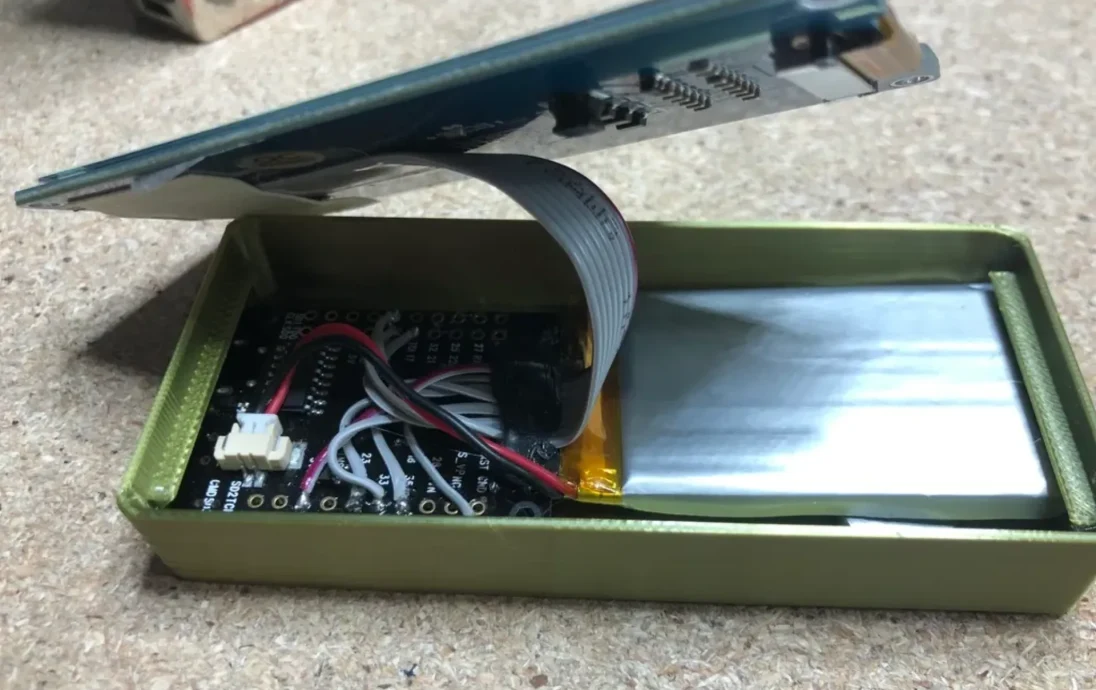

Непосредственно перед тем, как распечатать это самому, я изменил конструкцию крепления экрана с отверстий для винтов на «полку», потому что головки винтов не позволяли крышке сидеть достаточно близко. Я не осознавал, что гибкий кабель на экране был задавлен одной из полок, поэтому мне пришлось так сильно его зажать (оглядываясь назад, да?). Я загрузил base-fixed.stl, в котором есть вырез для гибкого кабеля (не проверенный на печати). Используйте фиксированный файл.

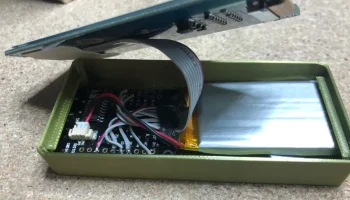

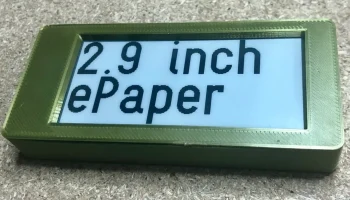

Это простой корпус для дисплея электронной бумаги. Я спроектировал его так, чтобы он был как можно меньшего размера, но при этом содержал плату разработчика ESP32 и Lipo емкостью 600 мАч.

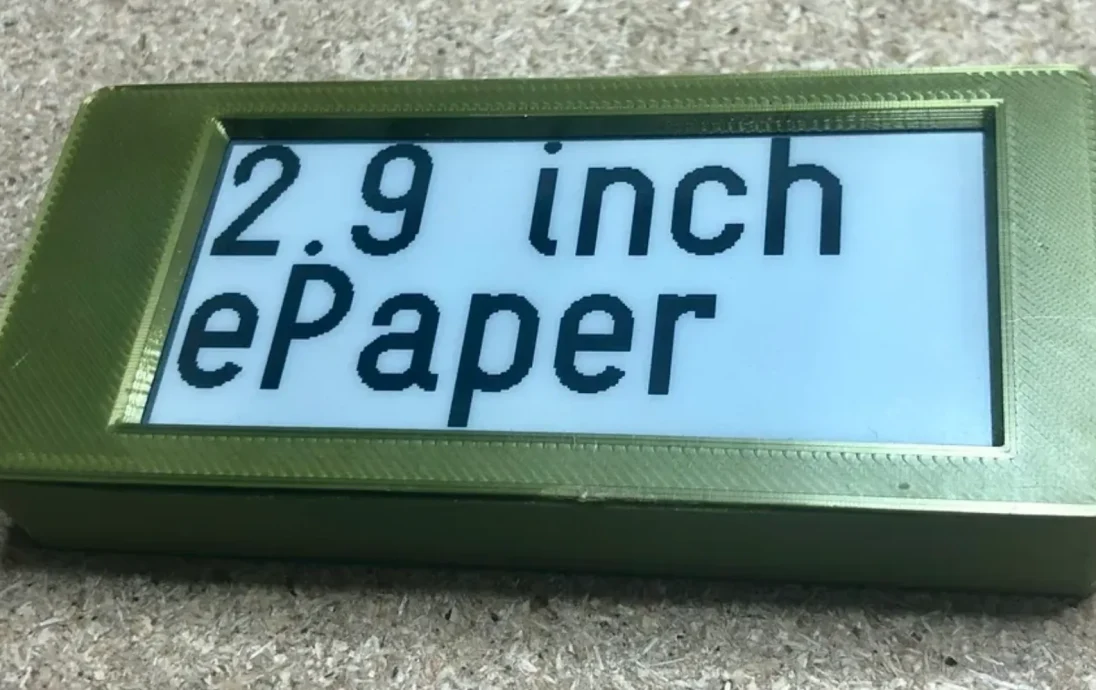

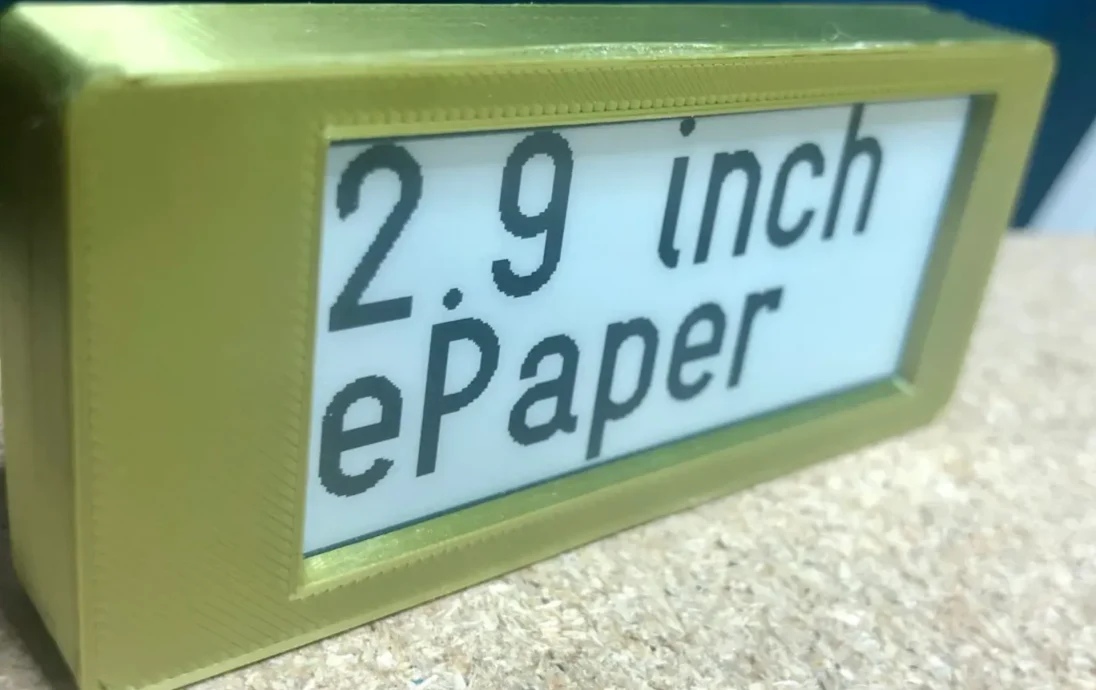

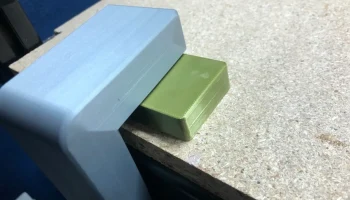

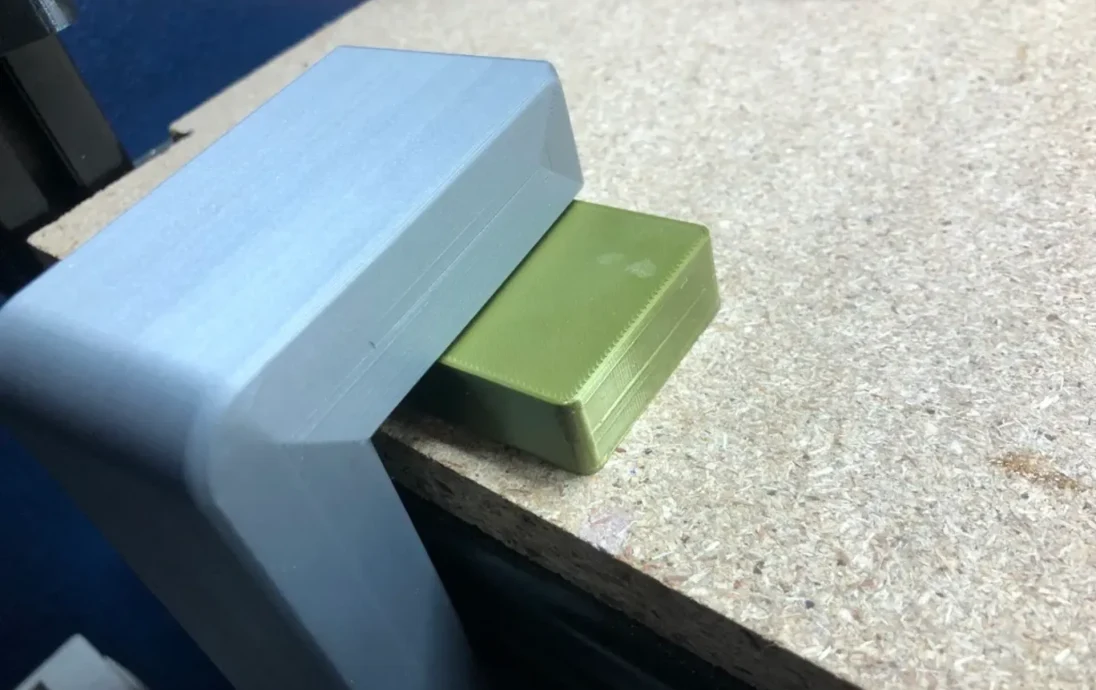

На изображении готового изделия я слишком туго зажал детали и слегка прогнул корпус, поэтому вблизи он выглядит немного некрасиво. Не делайте этого, если распечатаете его!

Я использовал:

2 дисковых магнита диаметром 12 мм (тонкие, 1 или 2 мм)

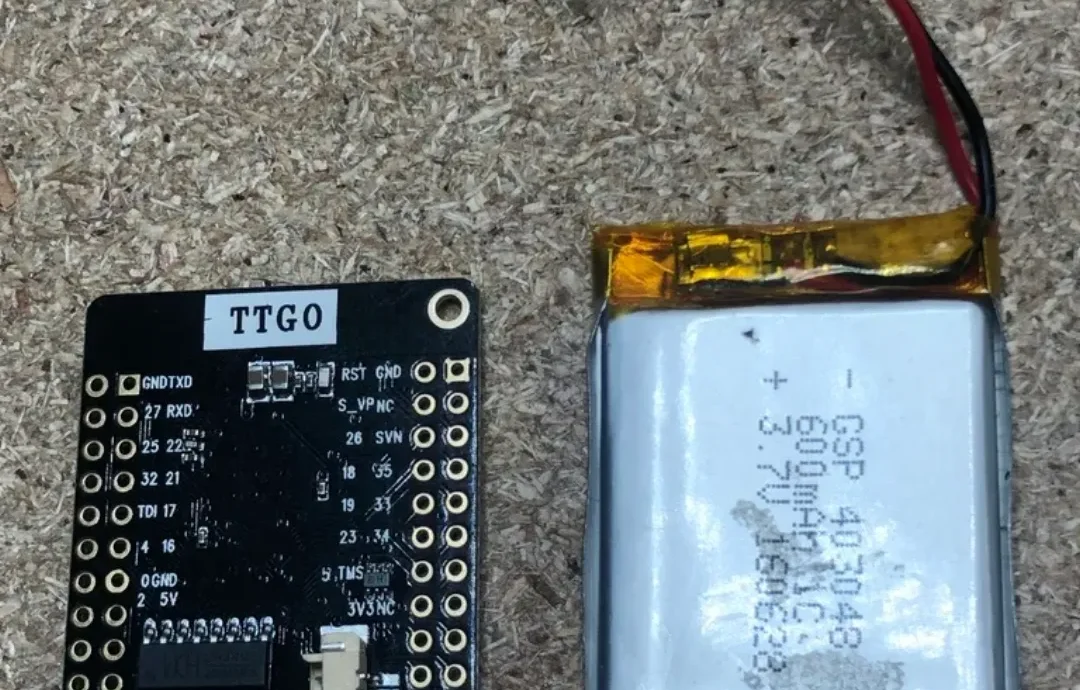

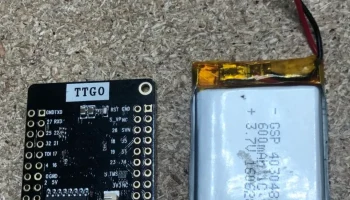

плата разработки TTGO Mini32, потому что она довольно маленькая и имеет встроенную схему зарядки Lipo (и потому что у меня их было несколько)
запасной аккумулятор емкостью 600 мАч со схемой защиты
Модуль электронной бумаги 2,9 дюйма
мой любимый зеленый PLA

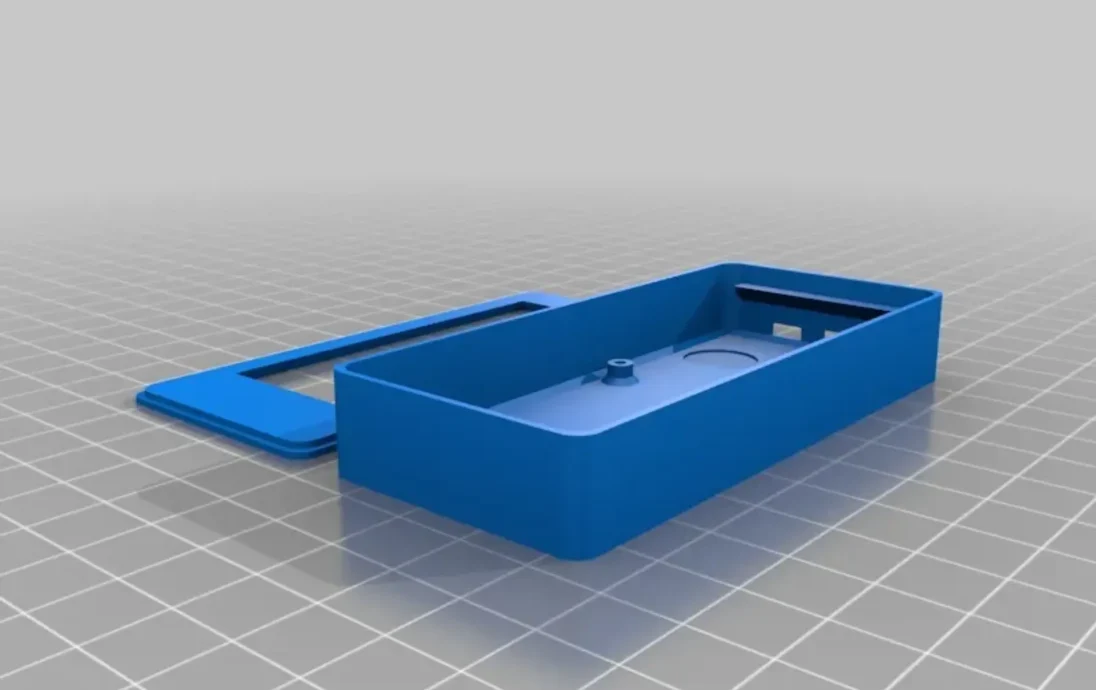

Простая конструкция из двух частей.

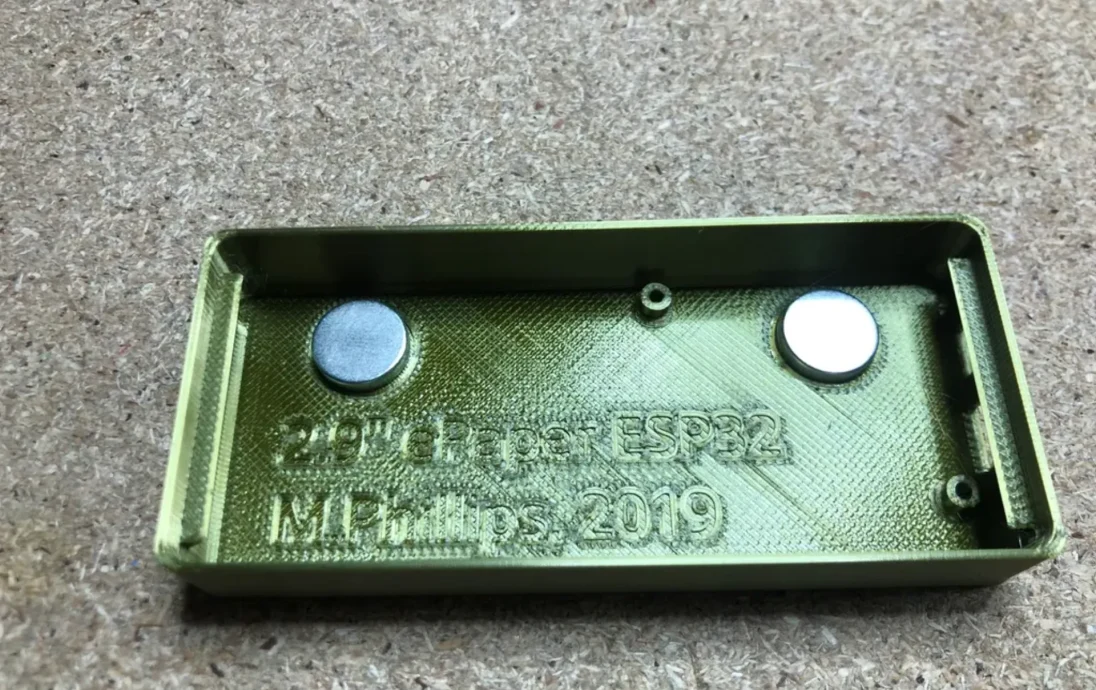

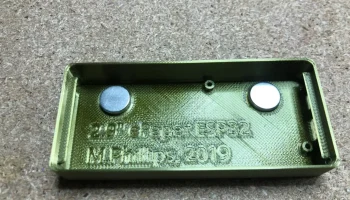

приклейте магниты в углубления корпуса.

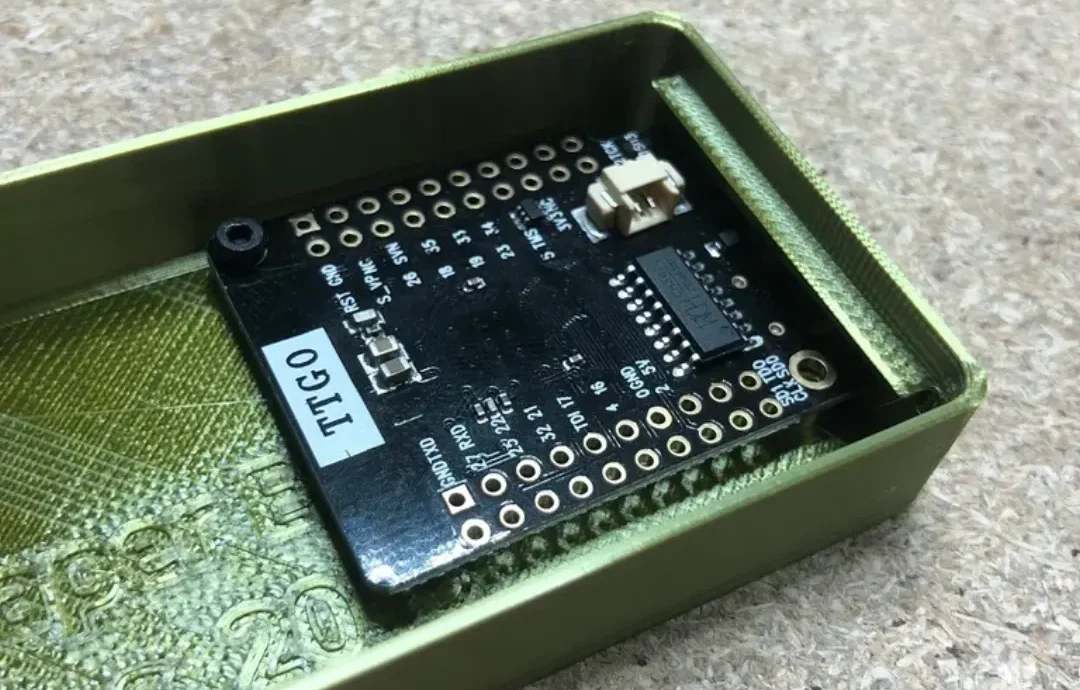

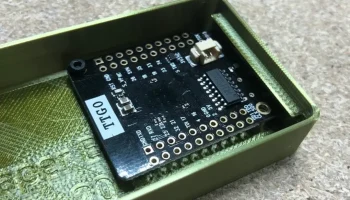

прикрутите ESP к монтажным стойкам двумя винтами M3 x 6 мм.

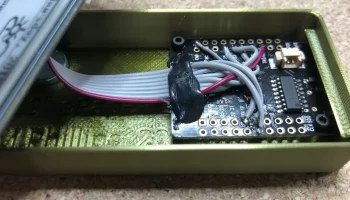

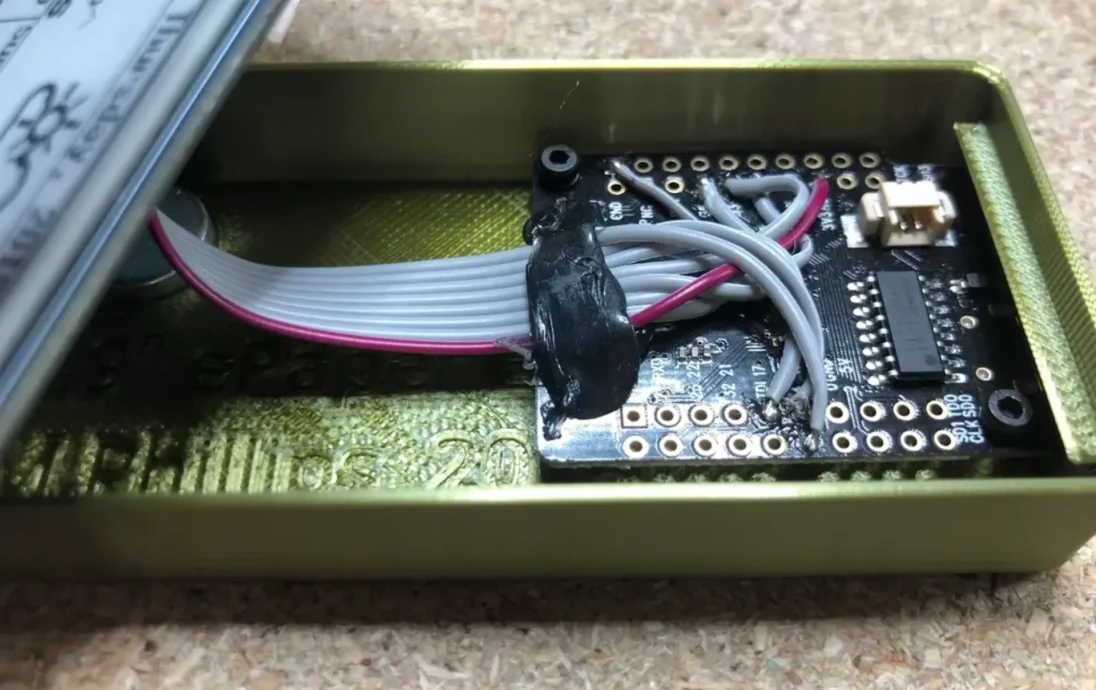

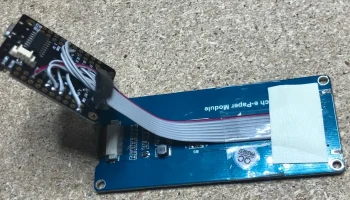

(вернитесь в прошлое, подключите плату ESP к экрану и проверьте ее)
вставьте экран в корпус и приклейте к опорным полкам
Проверьте, подходит ли безель, если все в порядке, приклейте его на место.

Да, корпус предназначен для склеивания. Винты заняли бы больше места (и усилий по проектированию), и если они достаточно хороши для Apple, то меня это вполне устраивает.

На изображениях должно быть видно все, что вам нужно знать.

В предоставленном STL-файле нет моего имени, не волнуйтесь!

Я работаю над аналогичным дизайном для дисплея 7,5 дюйма, скоро должен быть загружен.
