ESP32-Cam для fischertechnik

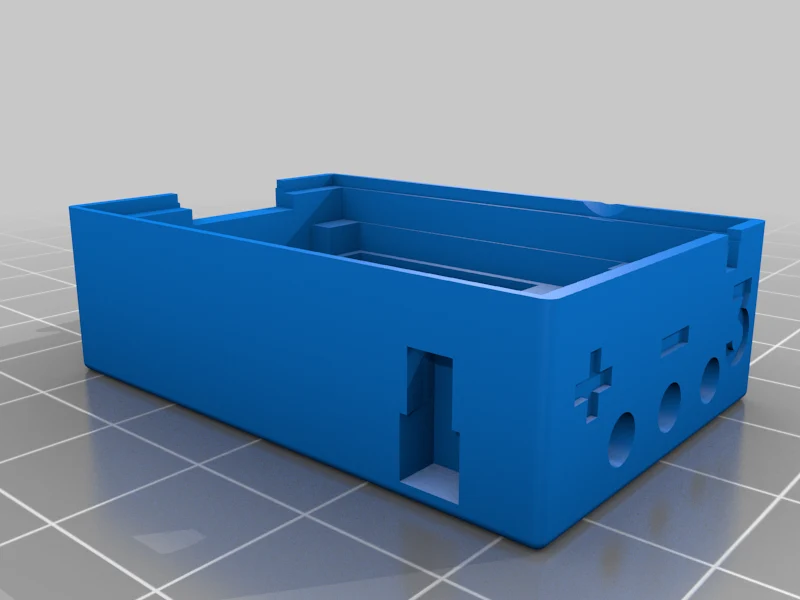

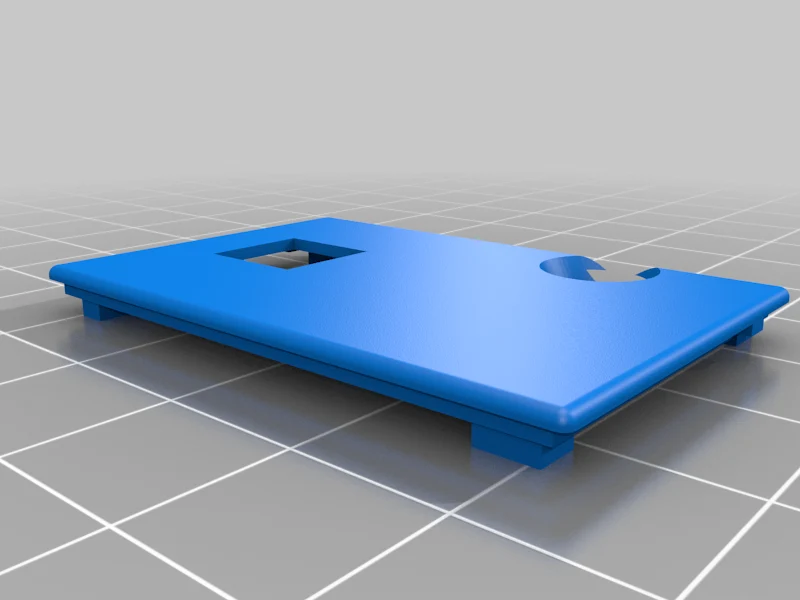

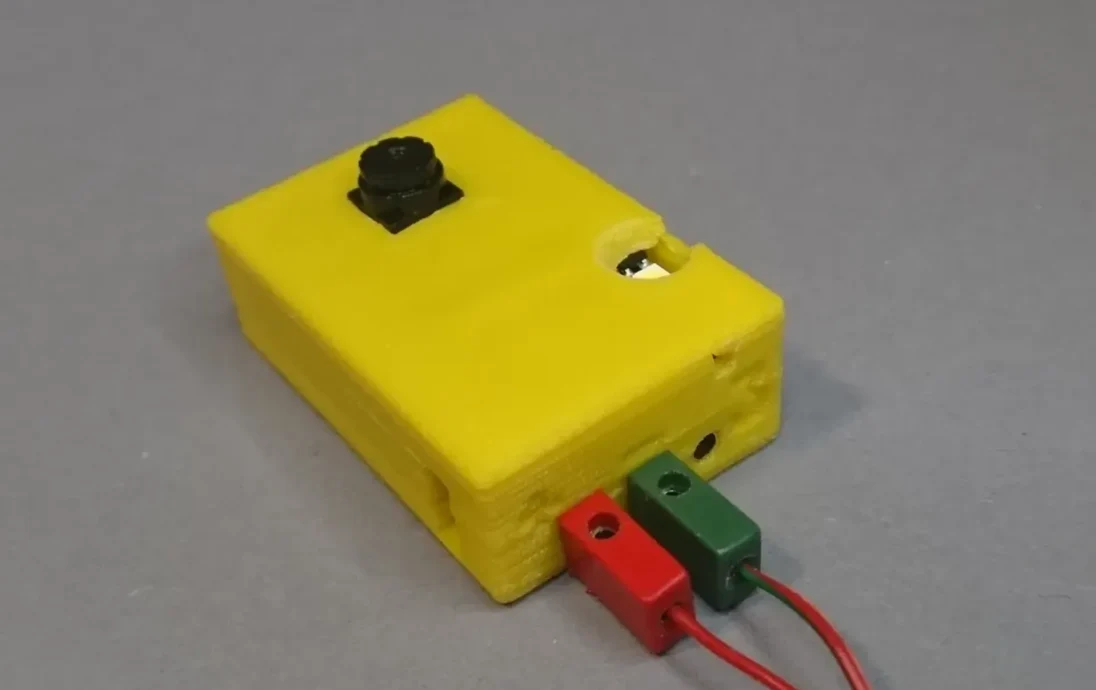

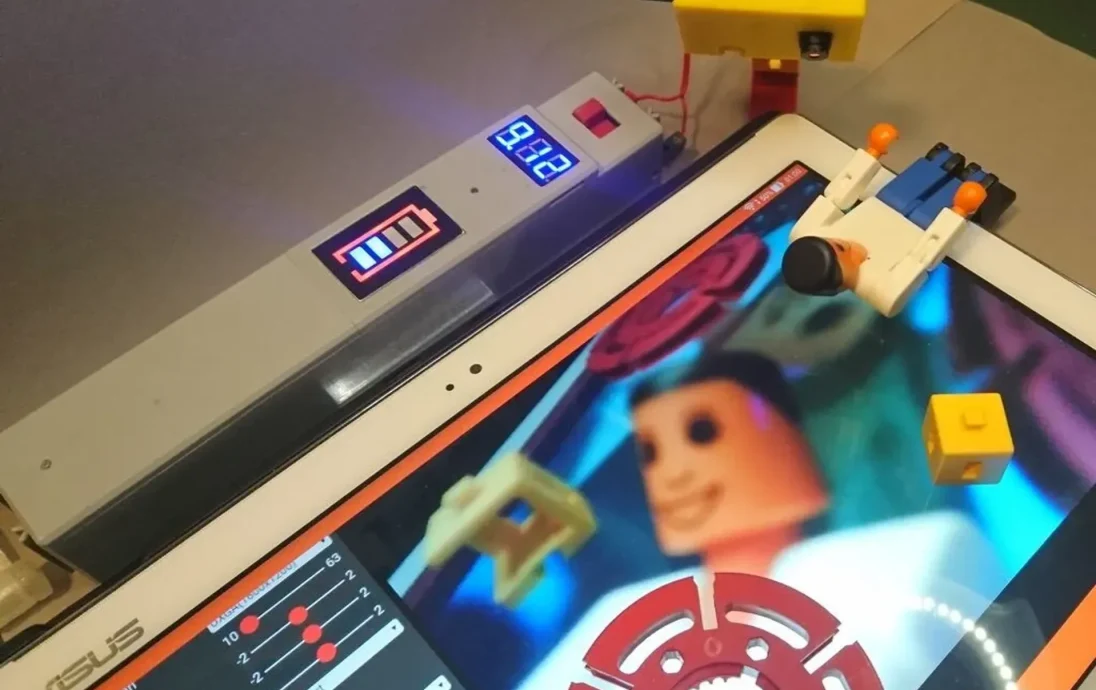

Чехол, совместимый с fischertechnik, для модуля Ai-Thinker ESP32-CAM (и USB-модуля ESP32-CAM-MB).

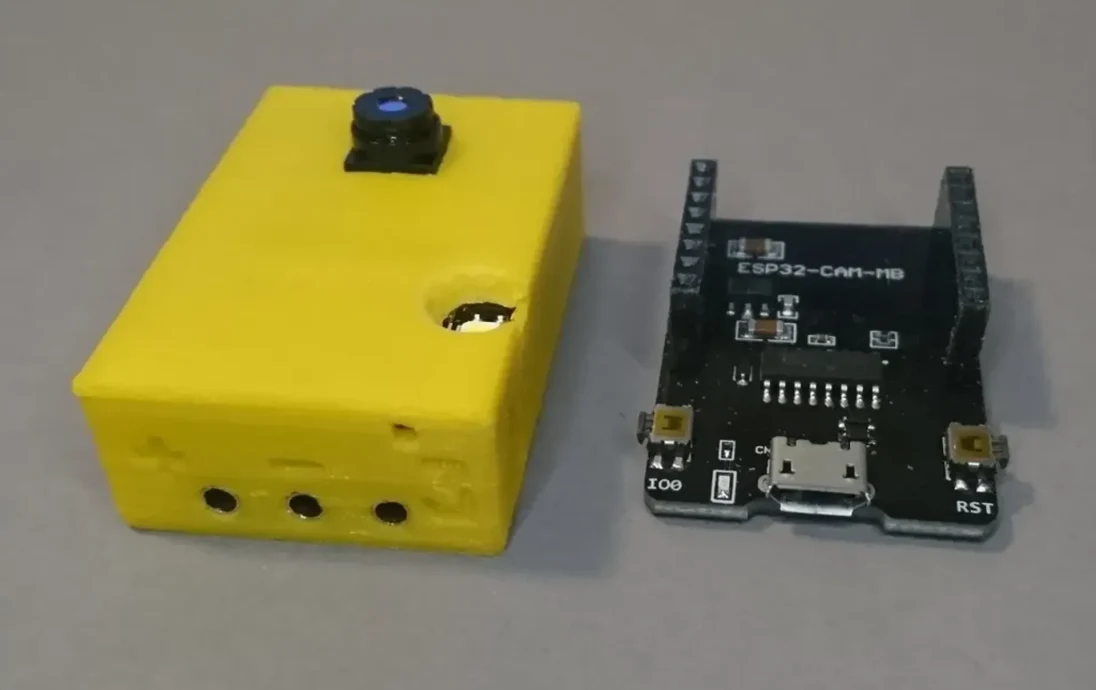

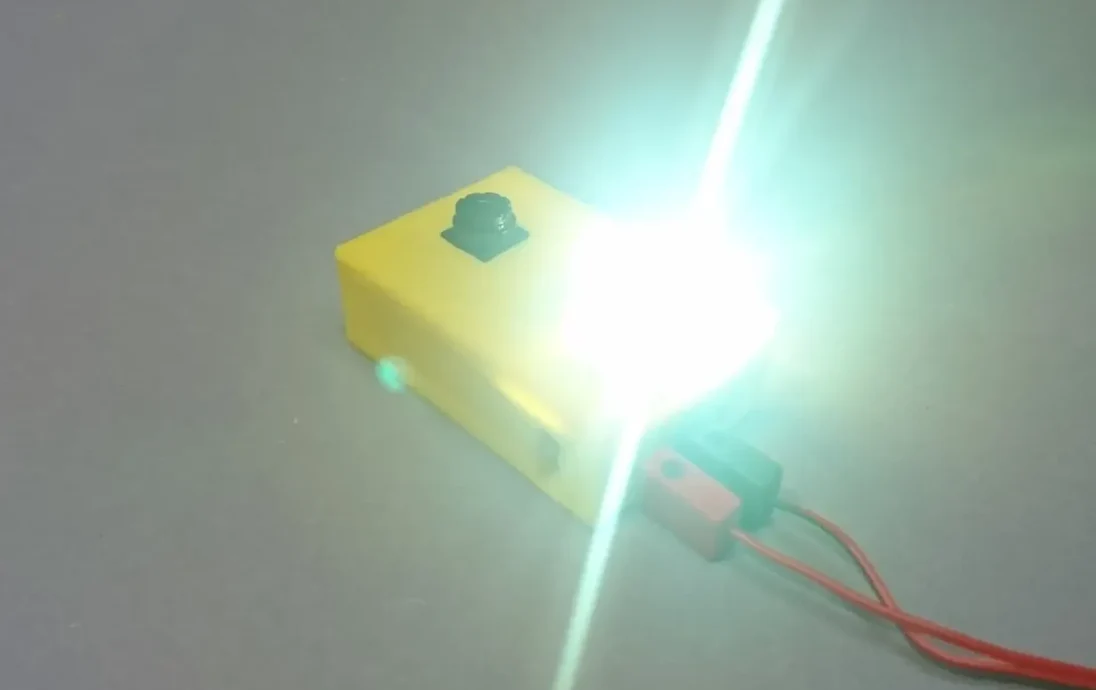

Предназначен для использования с модулем Ai-Thinker ESP32-CAM. Для упрощения программирования вы можете временно прикрепить USB-модуль ESP32-CAM-MB внизу. Чехол также позволяет использовать слот для SD-карты, светодиодную вспышку и внешнюю антенну.

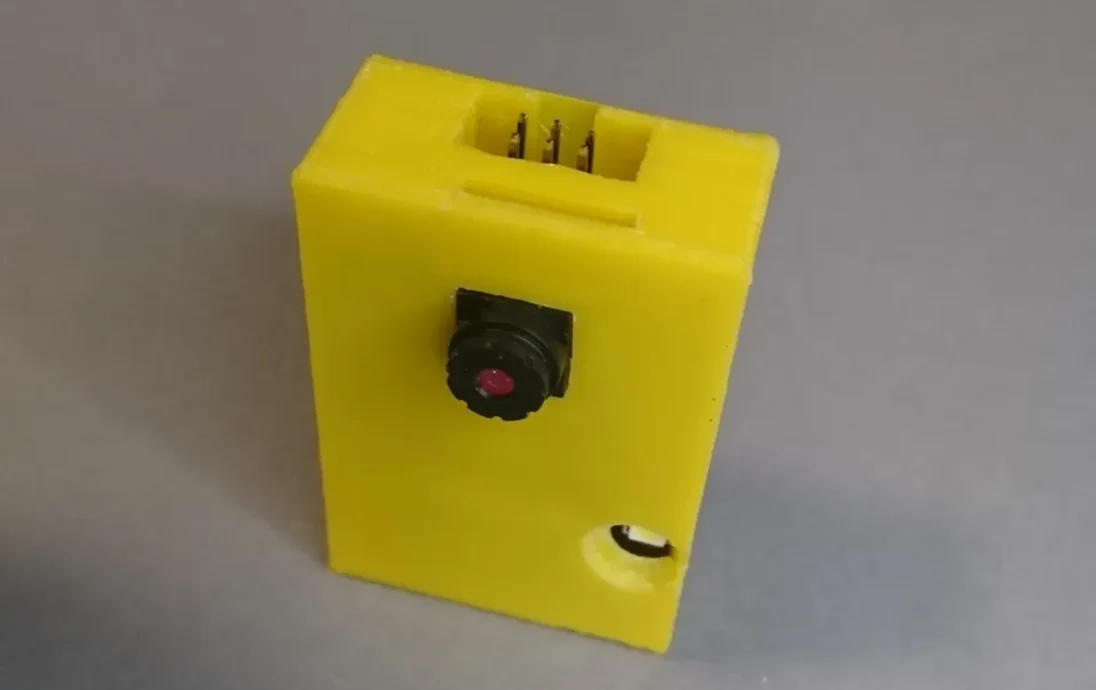

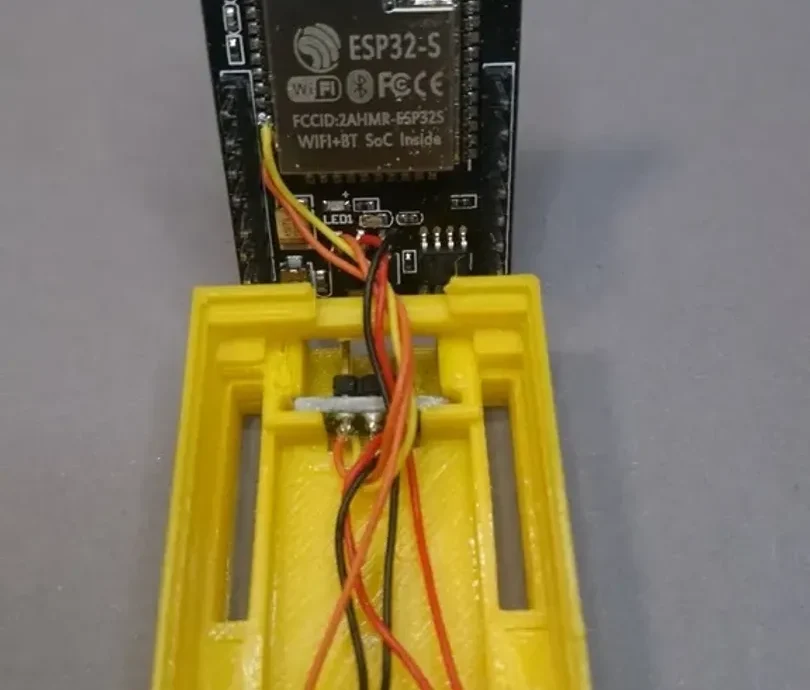

Совместимый с ft I2C слот не является обязательным, я подключил его напрямую к контактам 26 (sda) и 27 (scl) модуля ESP32-S, т.е. шине I2C, которую сам модуль использует для доступа к интерфейсу управления камерой по адресу 0x30. Если вы не планируете использовать SD-карту, вы также можете использовать два контакта 12-15 слева от модуля.

Не стесняйтесь комментировать, если вам нужна дополнительная информация о проводке или материалах.

Материалы и методы

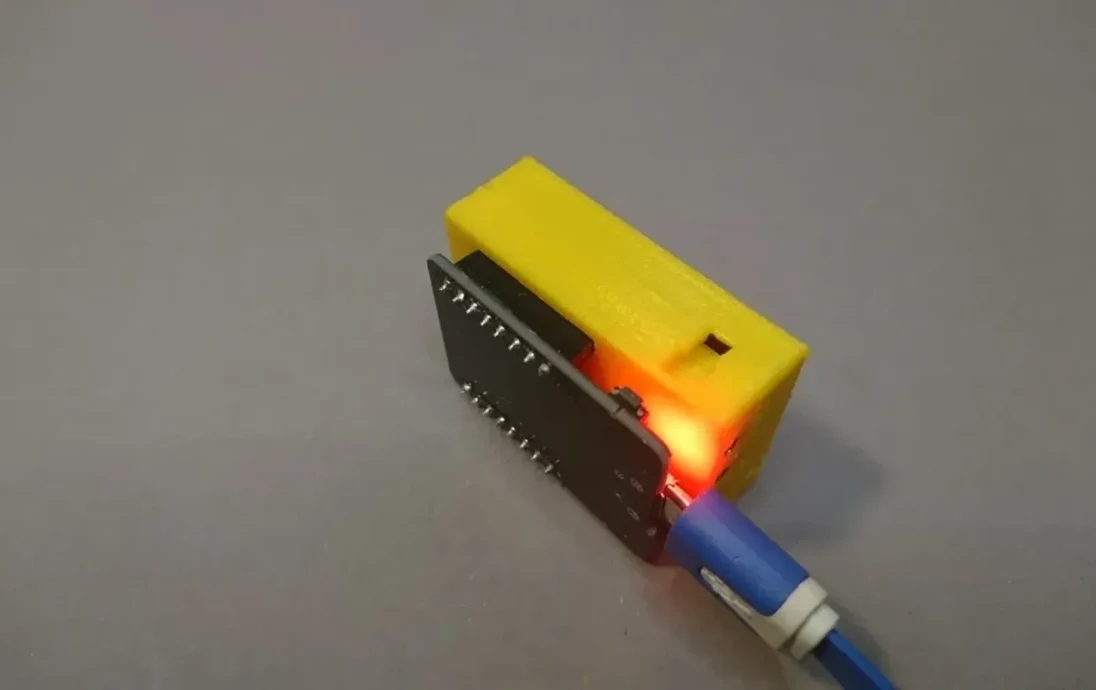

Модуль Ai-Thinker ESP32-CAM с модулем ESP32-CAM-MB USB/FTDI

Совместимый с 3 футами «Bundhülsen» 9,5 мм

тонкие провода (AWG 30)

2x6-контактные разъемы и плата 9x2 для разъема I2C

Ранее опубликовано на Youmagine
