Корпуса ESP32-CAM для использования внутри и снаружи поме..

Предназначен для наружных камер замедленной съемки с батарейным питанием, поэтому имеет некоторую защиту от атмосферных воздействий.

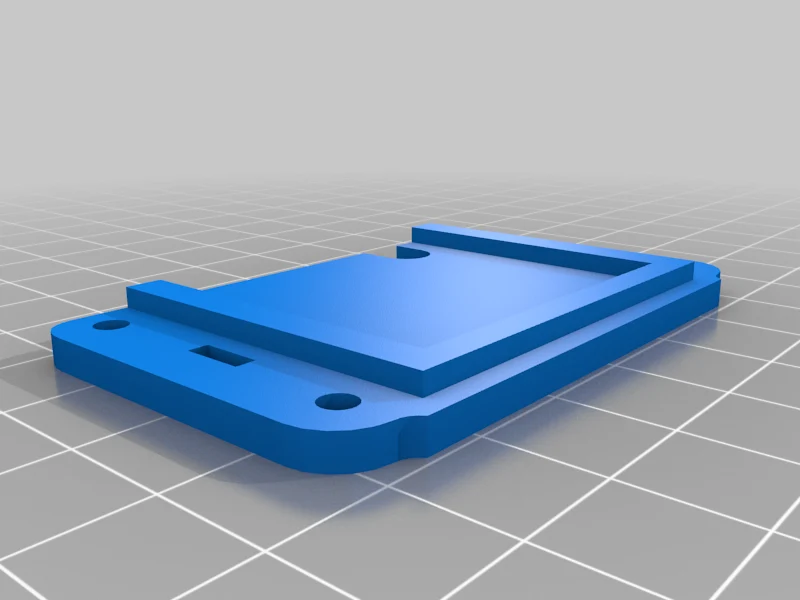

Две разные задние панели: одна вентилируемая для потоковой передачи, а другая невентилируемая для использования в режиме замедленной съемки. Задвигается, но полностью открывает контакты разъема.

Корпус и погодозащитный кожух имеют сквозные отверстия диаметром 2,5 мм для крепежных болтов диаметром 3 мм или чего-то подобного, или их можно сшить вместе с помощью нити принтера, мне это не понадобило��ь.

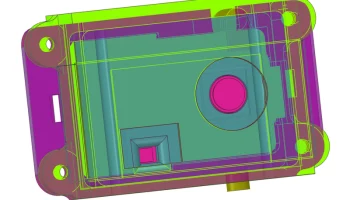

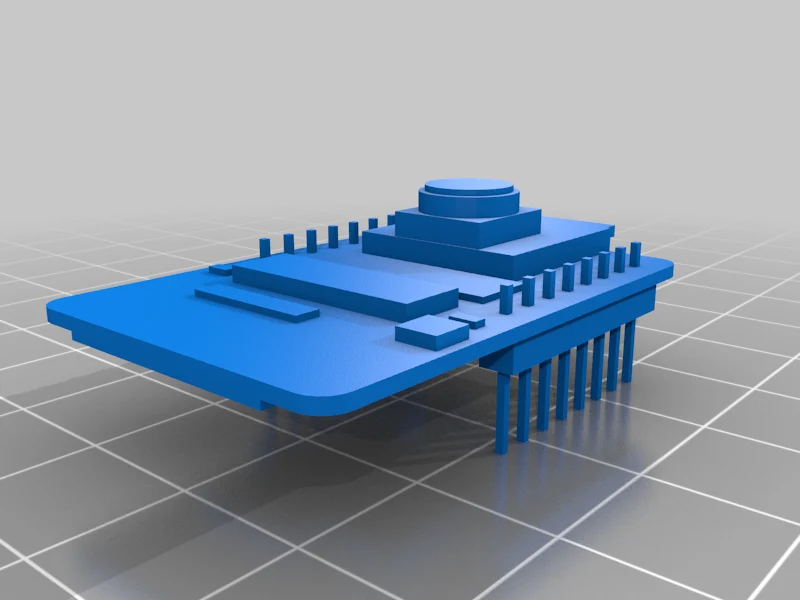

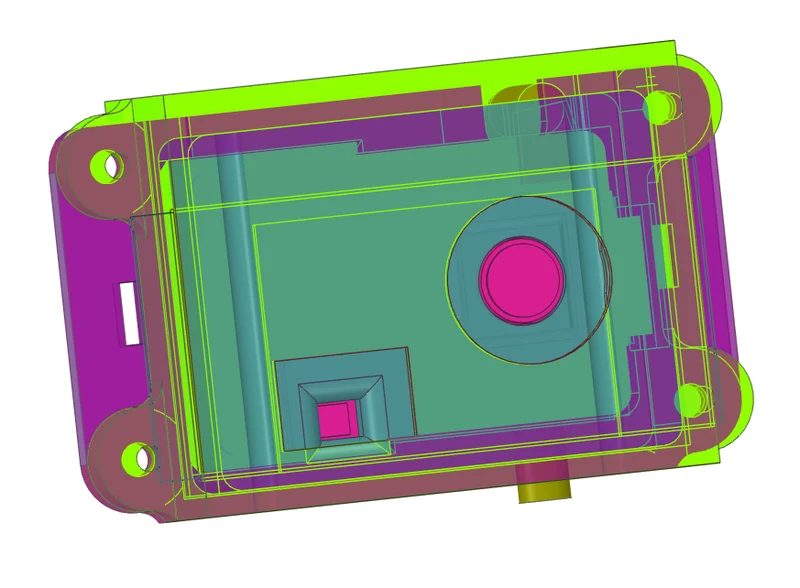

Также добавлена ​​разработанная мною модель самой печатной платы камеры, которую можно спроектировать на случай, если она кому-нибудь пригодится.

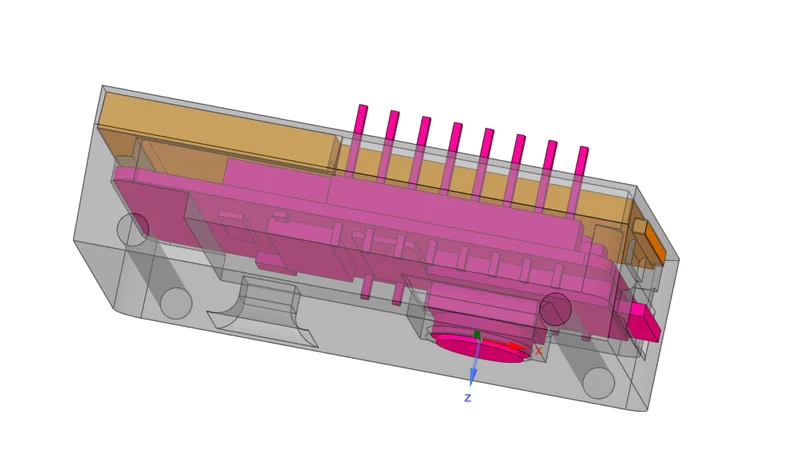

Камера крепится к передней части с выступом на одном конце и небольшим выступом на другом, а SD-карта также обеспечивает ее фиксацию на месте. Я печатаю с подставками, поэтому не забудьте снять крошечную подставку внутри корпуса, иначе печатная плата не поместится внутрь.

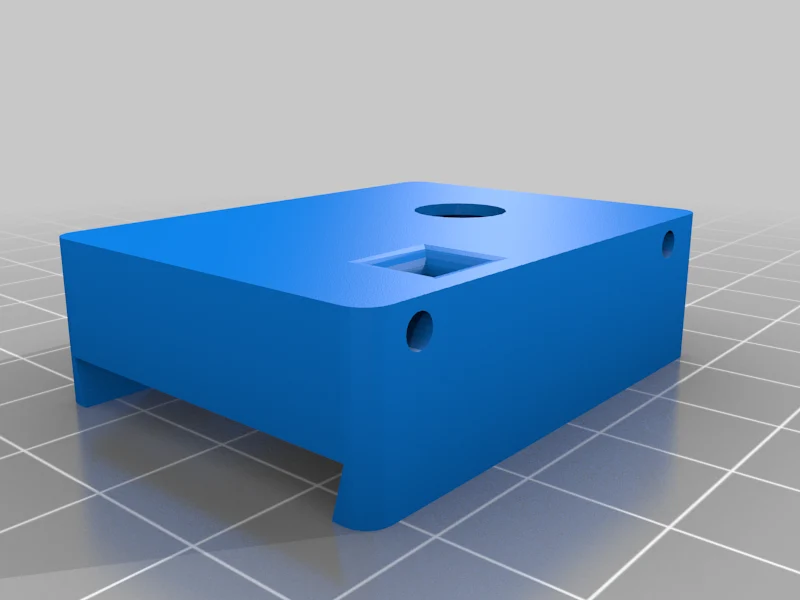

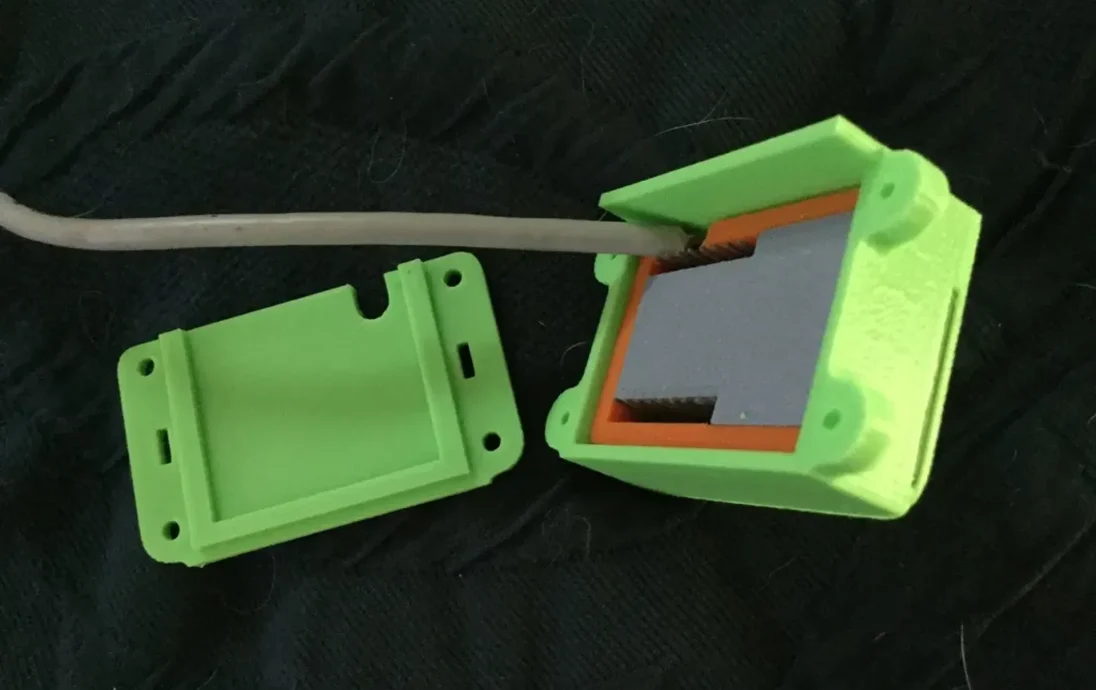

Существует две версии внутреннего корпуса, одна из которых называется esp32-cam_front_with_cable и предназначена для USB-кабеля большого сечения, припаянного к верхней части контактов разъема, как показано на фотографиях.

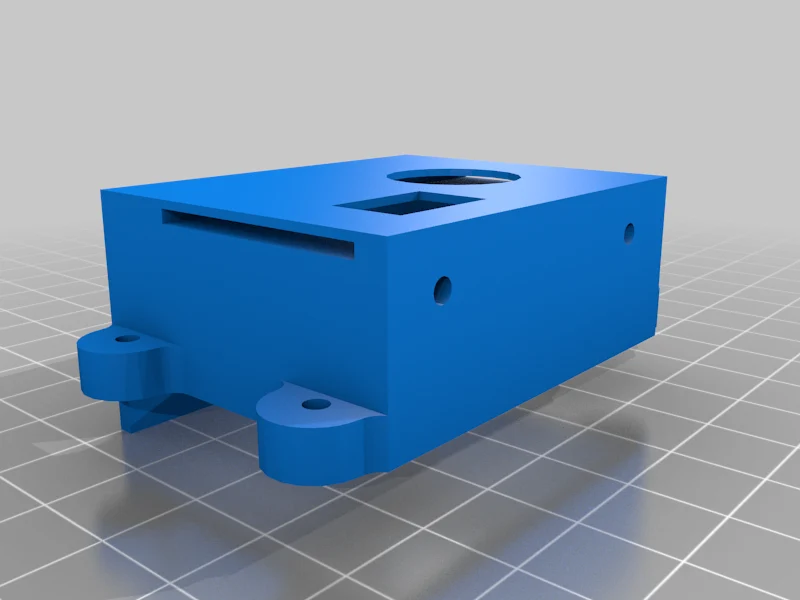

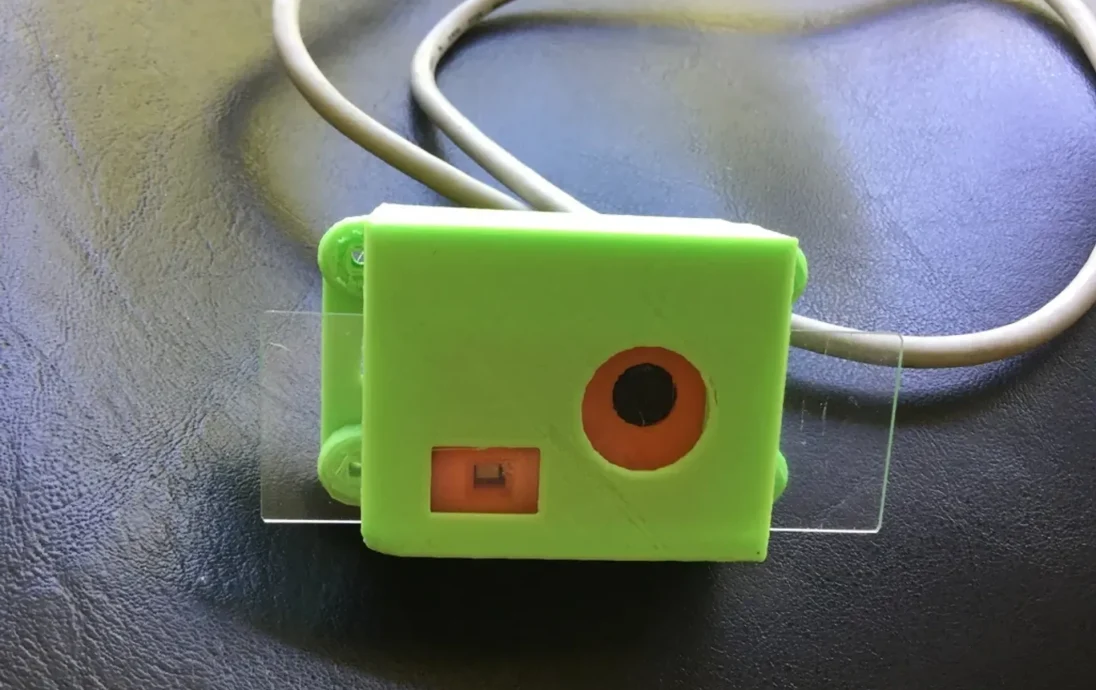

Защищенный от атмосферных воздействий внешний корпус, в который помещается любой из корпусов, должен быть полудождеустойчивым, прорезь в передней части принимает предметное стекло микроскопа и закрывает объектив и вспышку.

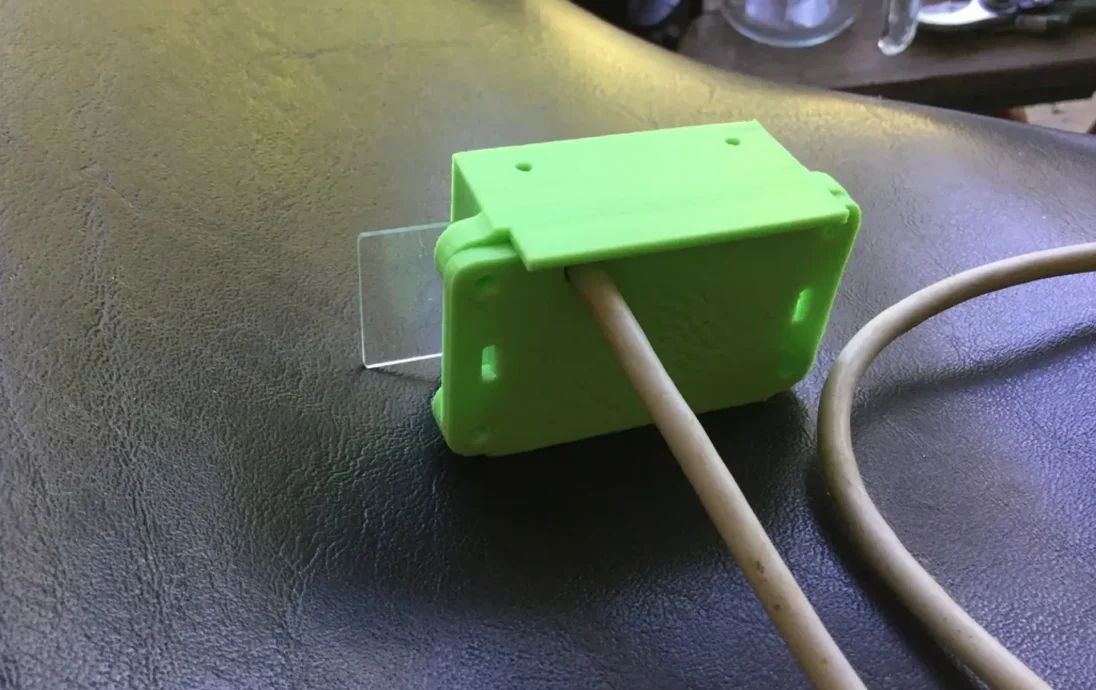

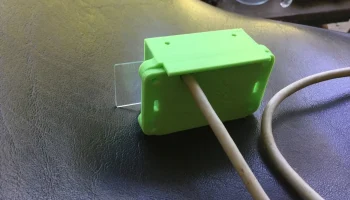

Полноразмерный слайд размером 1 x 3 дюйма подойдет и будет выступать за края, но слайд следует обрезать до размера 35-48 мм, фото с неразрезанным слайдом.

Задняя часть защищенного от атмосферных воздействий корпуса может быть прикручена болтами 3 мм или приклеена, на фланце задней панели имеются пазы для кабельных стяжек для монтажа.

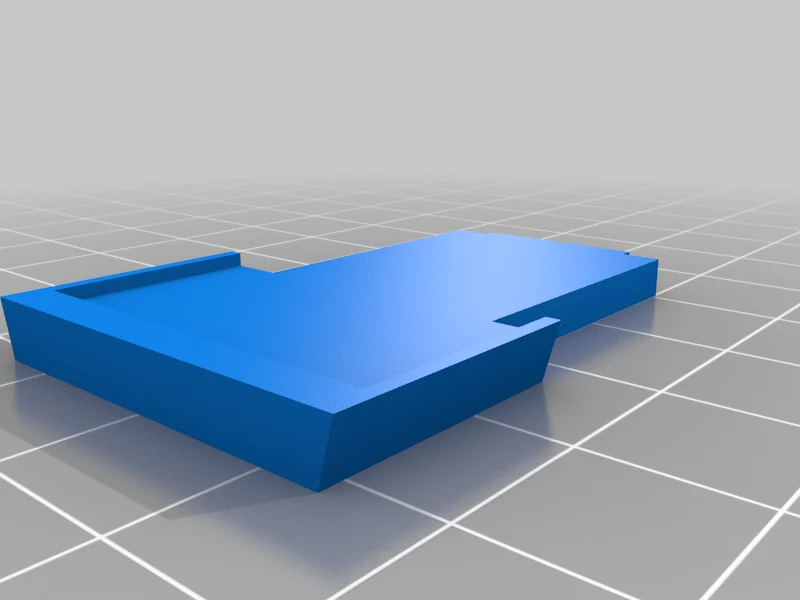

Редактирование 2021 года: обновлена ​​передняя часть, добавлено немного более глубокое отверстие для SD-карты. Добавлена ​​новая задняя пл��стина со встроенным приемником шарового шарнира и двумя вариантами шарового шарнира. Один стандартный с отверстием диаметром 8 мм, предназначенным для болта диаметром 3 мм в основании.

Ресивер шарового шарнира имеет сбоку отверстие диаметром 2,5 мм для ввинчивания болта диаметром 3 мм, если он нуждается в зажиме, но я обнаружил, что он и так достаточно плотно прилегает (шар 5,8 мм в отверстие диаметром 6 мм).

Поскольку задняя пластина также является механической, она также фиксируе��ся спереди с помощью двух крошечных защелок.

август 2021 г.: добавлен небольшой штатив для крепления шарового шарнира.
