JSN-SR04T Корпус датчика уровня воды

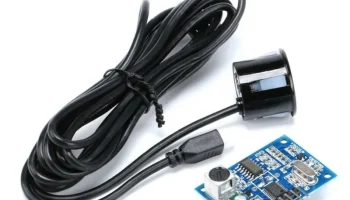

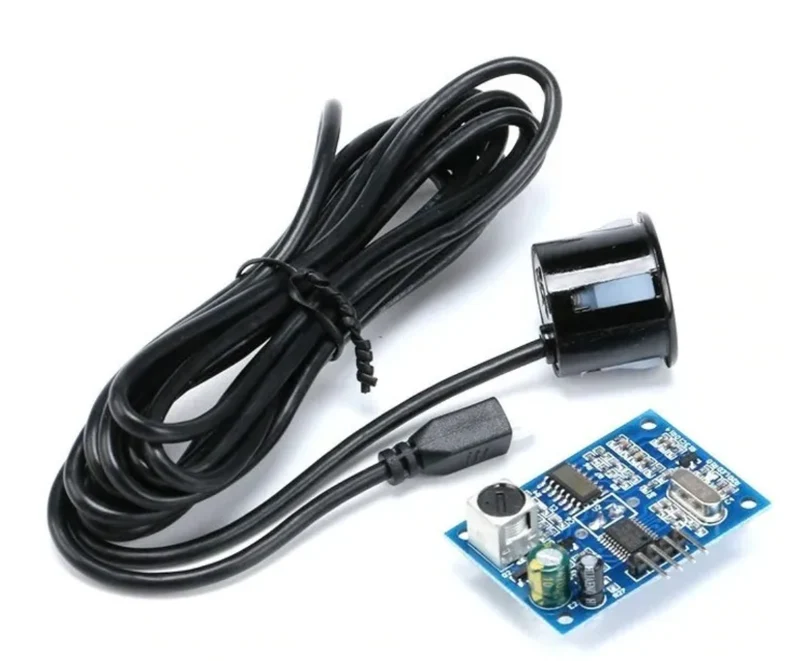

Я использовал водонепроницаемый ультразвуковой датчик JSN-SR04T для расчета уровня воды в резервуаре для воды.

Идея состоит в том, чтобы рассчитать расстояние до уровня воды и использовать это число для расчета объема воды внутри резервуара.

Датчик подключен к ESP8266, который использует MQTT для передачи информации брокеру Mosquitto с использованием Raspberry Pi и Node-Red.

Код для ESP8266 можно найти здесь (github):

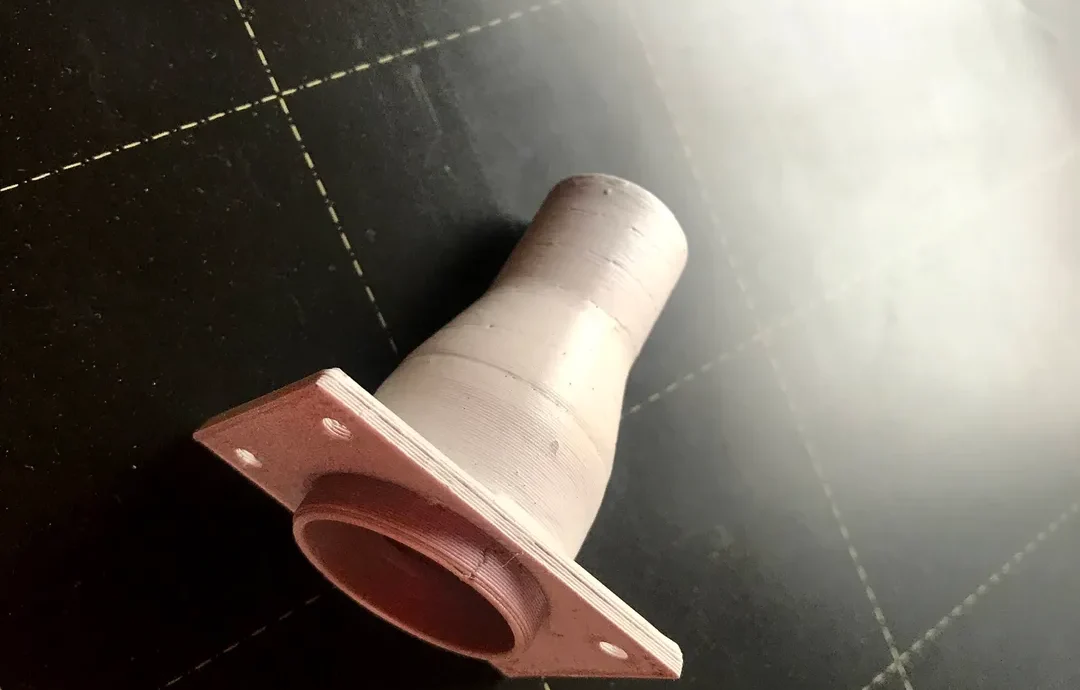

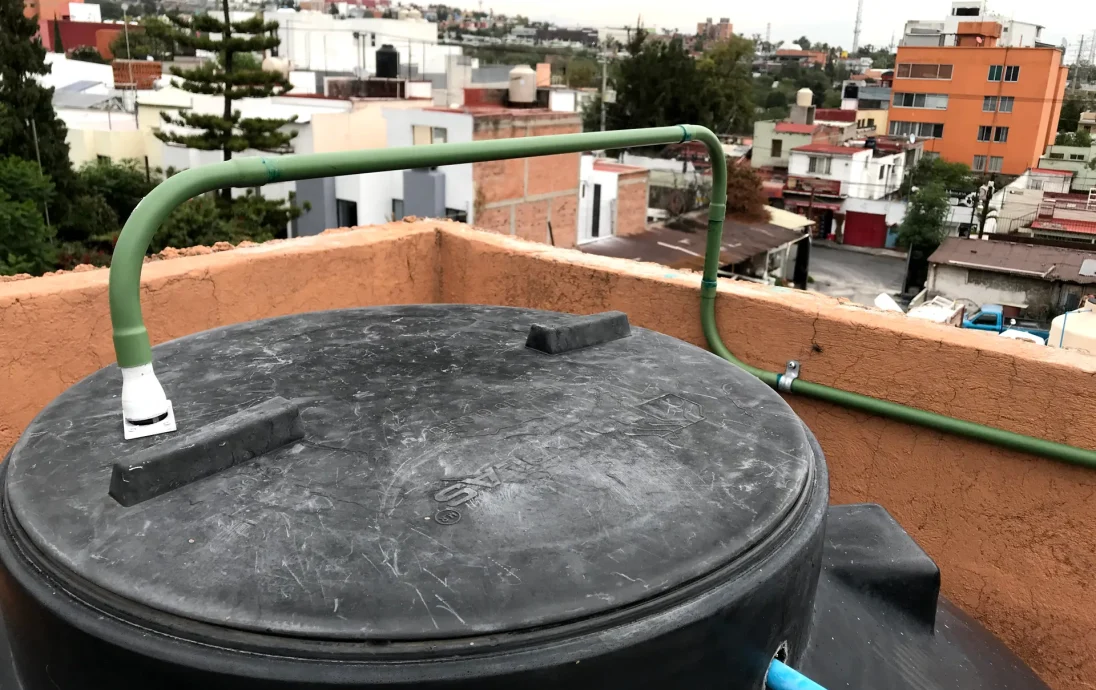

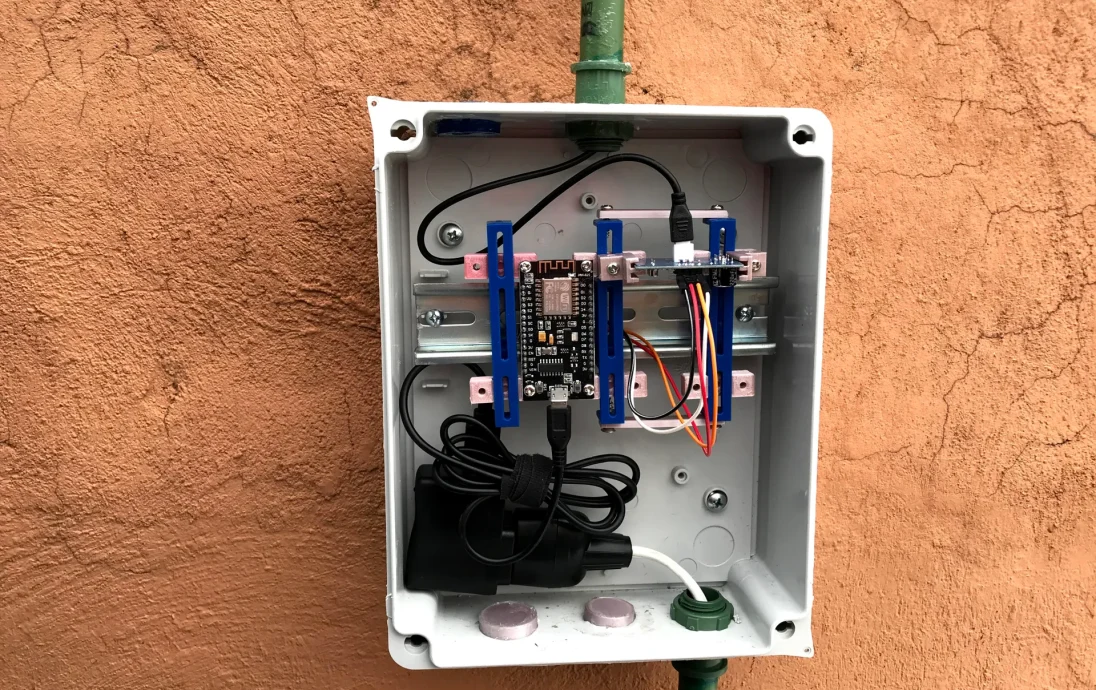

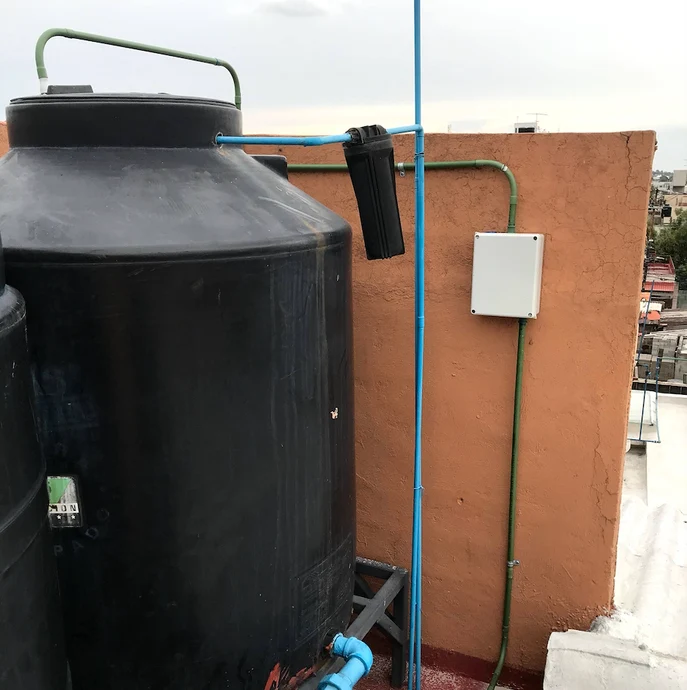

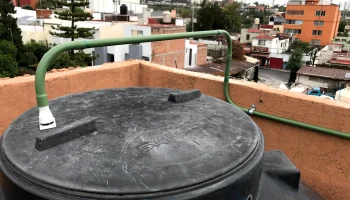

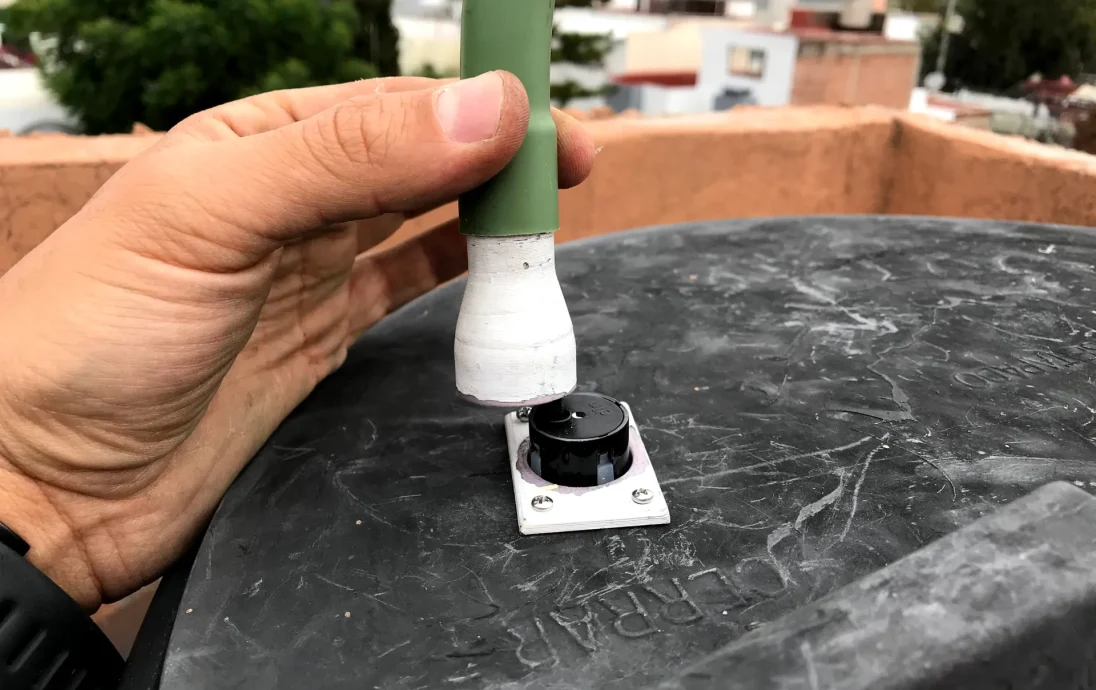

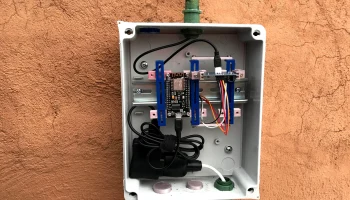

Чтобы сохранить электронику водонепроницаемой, я использовал уличный ящик для электроники и электрические трубки из ПВХ. Адаптер, напечатанный на 3D-принтере, фиксирует датчик на крышке резервуара и позволяет ему оставаться прикрепленным к трубке из ПВХ.

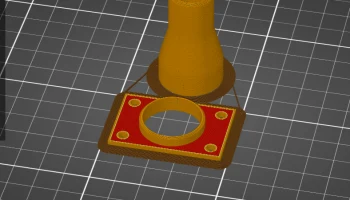

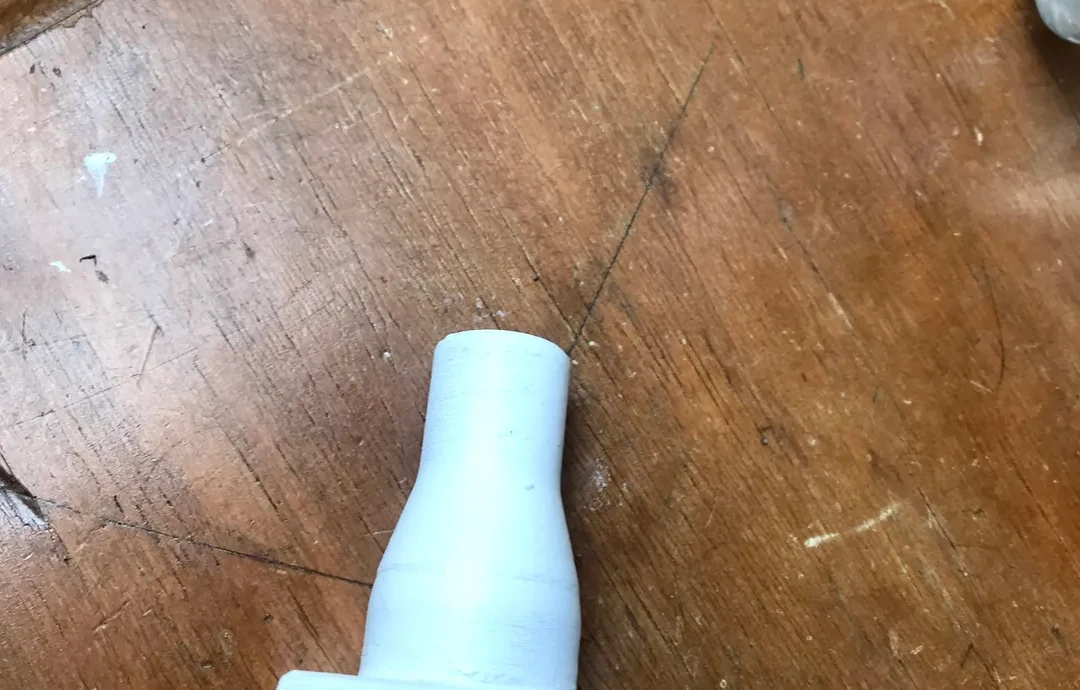

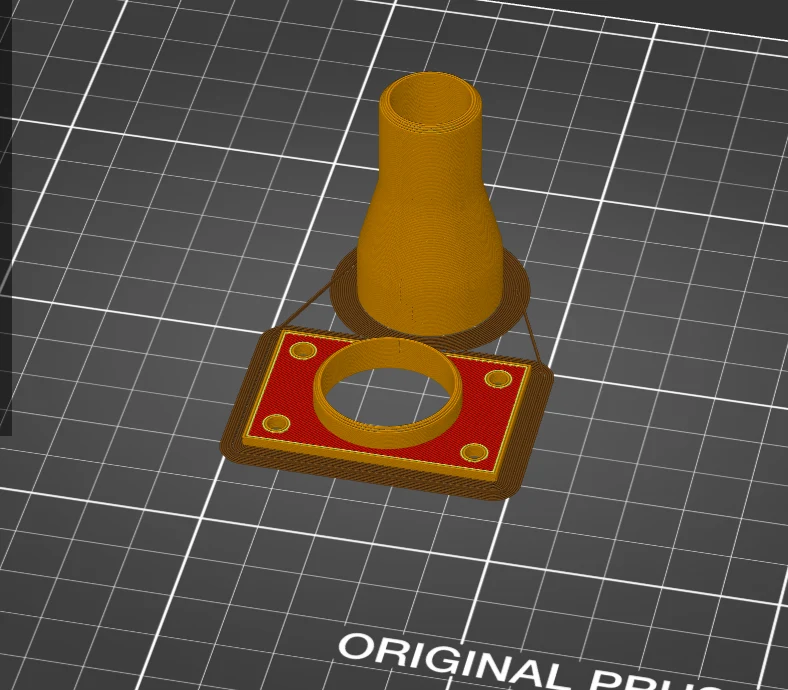

Заготовку необходимо распечатать в двух частях. После этого вы можете склеить их вместе или оставить отдельно, как вам больше нравится. Для меня это сработало лучше, если разделить его на две отдельные части.

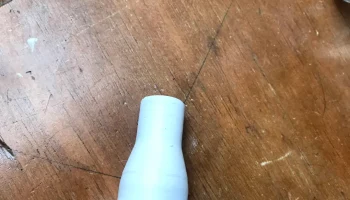

Я также попробовал раскрасить 3D-отпечаток, но в конце концов обнаружил, что в этом нет необходимости.
